钢化玻璃常见的缺陷,产生原因
钢化玻璃常见的缺陷,产生原因
4
炸口
1半成品磨边质量差
2玻璃出炉温度底
3变弧速度慢或快
4变弧滞后时间长
1增加炉温或加热时间
2清理风栅处辊子
3降低变弧速度
4校正变弧装置
常在玻璃表面出现和弯形制品
5
玻璃中央灰白线或光学变形
1硅辊温度过高
2Hale Waihona Puke 平衡吹风压力太底3无SO2气体或用得少
1降低炉底温度或增加上部温度
2调整热平衡压力
1加热厚玻璃时温度过高
2加热时间长
3陶瓷辊表面温度高
1适当降低炉温
2适量减少加热时间
3打开加热平衡阀或降低下部温度
常在10mm以上的玻璃出现
序号
缺陷名称
产生原因
处理方法
备注
3
裂纹
1玻璃出炉温度底
2风栅处有硬质物接触玻璃表面
3变弧速度快
4变弧步同步
1增加炉温或加热时间
2清整风栅出辊子
3降低变弧速度快
4校正变弧装置
钢化厚玻璃及钻孔、切槽、开口的玻璃容易发生
3钻孔,切槽,开口不符合标准
4钢化厚玻璃时炉温太高
5重复钢化
1采购优质原片,存在裂纹,暗伤,结石,较大气泡时禁止钢化
2提高磨边质量,使玻璃边部平整光滑,无微裂纹
3按照标准进行钻孔,切槽和开口.
4钢化厚玻璃时(15-19mm)炉温应相应降低.
5禁止二次钢化
钢化厚玻璃及钻孔,切槽,开口得玻璃时容易发生
11
玻璃钢化时烂(钢化吹风烂)
1玻璃材料有缺陷
如:砂粒、微裂纹等
2玻璃温度不均匀,加热时间短
3切角、钻孔、开槽时,边部质量较差,倒角不良
钢化玻璃自爆的原因是什么
钢化玻璃自爆的原因是什么
钢化玻璃的自爆原因复杂多样，以下是一些常见的原因：
1.制造缺陷：钢化玻璃在制造过程中，如果控制不当，可能会引入一
些制造缺陷，如表面不均匀的应力、机械性破坏或化学性缺陷。
这些缺陷
会削弱玻璃的耐力，导致自爆。
2.温度差异：钢化玻璃具有较高的抗热冲击性能，但当温度差异较大时，玻璃会受到一定的应力。
如果温度急剧变化，或玻璃表面有冷热不均
匀的情况，玻璃的应力可能会不均匀释放，导致自爆。
3.压力变化：玻璃表面受到外部冲击力，或周围环境压力变化，都可
能导致钢化玻璃自爆。
例如，玻璃表面被撞击后，会引起局部应力的变化，进而导致自爆。
4.玻璃混入金属离子：在玻璃加工过程中，如果杂质或残留物进入玻
璃内部，并与玻璃表面相互作用，可能导致玻璃发生离子交换。
这种离子
交换会导致玻璃表面的压应力增加，从而增加了玻璃自爆的风险。
5.玻璃安装不当：如果钢化玻璃的安装不符合规范，如安装时没有遵
循正确的承载和支撑方式，或者安装过程中发生突发事件，这些因素都可
能导致钢化玻璃自爆。
当钢化玻璃发生自爆时，可能会出现玻璃全面碎裂的情况，也可能只
是玻璃表面出现小碎片。
无论是哪种情况，都会给人们带来损失和伤害。
因此，在使用钢化玻璃时，应当遵守相关的安全操作规程，确保正确安装
和维护，减少钢化玻璃自爆的风险。
最后，总结一下，钢化玻璃自爆的原因包括制造缺陷、温度差异、压
力变化、玻璃混入金属离子和玻璃安装不当等多种因素。
为了减少钢化玻
璃自爆的风险，应严格按照规范安装和维护玻璃，并保持良好的使用环境，避免剧烈温度变化和外力冲击。
钢化国标自爆率

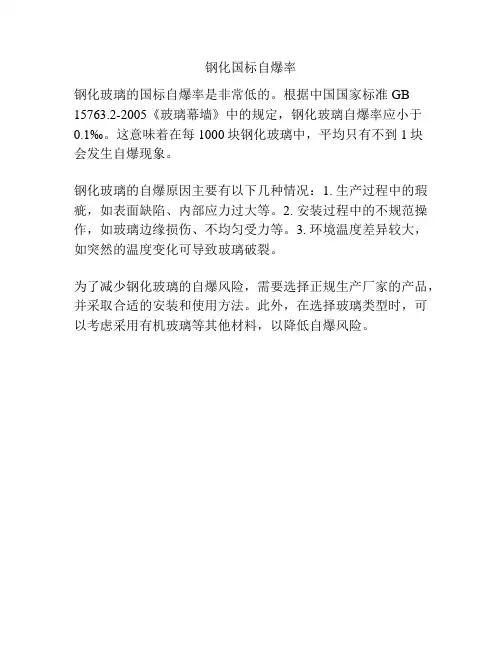

钢化国标自爆率
钢化玻璃的国标自爆率是非常低的。
根据中国国家标准 GB 15763.2-2005《玻璃幕墙》中的规定，钢化玻璃自爆率应小于0.1‰。
这意味着在每1000块钢化玻璃中，平均只有不到1块
会发生自爆现象。
钢化玻璃的自爆原因主要有以下几种情况：1. 生产过程中的瑕疵，如表面缺陷、内部应力过大等。
2. 安装过程中的不规范操作，如玻璃边缘损伤、不均匀受力等。
3. 环境温度差异较大，如突然的温度变化可导致玻璃破裂。
为了减少钢化玻璃的自爆风险，需要选择正规生产厂家的产品，并采取合适的安装和使用方法。
此外，在选择玻璃类型时，可以考虑采用有机玻璃等其他材料，以降低自爆风险。
钢化玻璃出现问题及解决方案
总结词
光学畸变是由于玻璃的透光性能不均匀造成的，需要进 行改善。
详细描述
可以使用物理或化学方法改善光学畸变。物理方法是通 过改变加热和冷却制度，使玻璃在热处理过程中受热和 冷却更加均匀，从而改善透光性能。化学方法则是使用 相应的化学药剂对玻璃表面进行腐蚀或抛光处理，使透 光性能更加均匀。
04
预防措施
安装问题
总结词
安装问题通常是由于安装过程中对玻 璃的扭曲、切割不当或安装后固定不 牢固等原因引起的。
详细描述
在安装钢化玻璃时，如果操作不当， 如扭曲、切割不当或固定不牢固，可 能会导致玻璃受力不均，从而在使用 过程中出现开裂、变形等问题。
使用环境影响
总结词
使用环境影响主要包括温度变化、紫 外线照射和化学物质侵蚀等因素，这 些因素可能加速钢化玻璃的老化，导 致其性能下降。
ቤተ መጻሕፍቲ ባይዱ
运输与存储不当
总结词
运输与存储不当可能导致钢化玻璃在运输或存储过程中受到撞击、挤压或振动等外力作用，从而引发 开裂、破损等问题。
详细描述
在运输或存储钢化玻璃时，如果操作不当，使其受到撞击、挤压或振动等外力作用，可能会导致玻璃 内部产生应力，从而在使用过程中出现开裂、破损等问题。
03
解决方案
破裂问题解决方案
要点二
详细描述
可以使用高温处理、化学处理等方法消除气泡。高温处理 是将玻璃加热到高温，使气体在玻璃中充分溶解，然后进 行缓慢冷却，使气体在冷却过程中从玻璃中析出，最后进 行抛光处理。化学处理则是使用相应的化学药剂对玻璃进 行浸泡或涂覆，使气体在玻璃中溶解度降低，从而达到消 除气泡的效果。
光学畸变问题解决方案
钢化玻璃出现问题及 解决方案
钢化玻璃外观质量问题及原因分析
钢化玻璃外观质量问题及原因分析钢化玻璃作为一种常见的建筑材料，具有高强度、高透明度和耐冲击的特点，在建筑、汽车等领域得到广泛应用。
然而，钢化玻璃的外观质量问题也是普遍存在的，这不仅影响了产品的美观度，还可能对使用寿命和安全性产生一定的影响。
本文将对钢化玻璃外观质量问题进行分析，并探讨其原因。
钢化玻璃外观质量问题主要包括以下几个方面：气泡、划痕、变形、色差等。
首先，气泡是导致钢化玻璃外观质量问题的主要原因之一。
气泡的形成通常是由于生产过程中玻璃的制作不当或热处理过程中未能排除空气等杂质所致。
气泡的存在不仅影响了钢化玻璃的透明度和光亮度，还可能使玻璃在使用过程中产生龟裂现象，降低其安全性。
其次，划痕也是钢化玻璃外观质量问题的一大难题。
划痕通常是在运输、安装过程中由于不当操作或与其他硬物的摩擦而导致的。
虽然划痕对钢化玻璃的物理性能影响不大，但会大大降低其美观度。
另外，钢化玻璃在制作过程中由于温度不均匀或制作工艺不当，可能会产生变形现象。
这种变形不仅会影响玻璃的外观，还可能导致安装困难或无法使用。
特别是在大面积玻璃应用中，变形问题更容易出现。
最后，色差也是影响钢化玻璃外观质量的一个重要因素。
色差的产生可能是由于原材料不同批次之间的差异或制作过程中温度控制不当所致。
色差不仅使钢化玻璃整体呈现出不均一的色调，还可能影响玻璃的透明度和光亮度。
以上就是钢化玻璃外观质量问题的几个主要方面及其原因分析。
钢化玻璃外观质量问题的产生主要是由于制作过程中的不当操作或工艺控制不严格所导致的。
为了解决这些问题，可以从以下几个方面入手：首先，加强生产过程中的质量控制，确保原材料的质量、温度控制的准确性以及制作工艺的规范性。
只有在严格控制各个环节的情况下，才能够减少钢化玻璃外观质量问题的出现。
其次，改进运输和安装过程中的操作方法，加强对工人的培训和素质提升，减少因摩擦造成的划痕问题。
此外，加强与供应商的合作，选择质量稳定、一致性好的原材料供应商，降低色差问题的发生。
钢化玻璃出现问题及解决方案ppt课件
玻璃表面呈波浪形
表面呈波浪形
玻璃表面呈波浪形
特征：玻璃表面呈波浪形即是玻璃在卸片台上用肉眼能看到玻璃表面上有许多麻 点或用手摸玻璃表面手能感觉到玻璃的高低不平。
原因1：钢化炉内温度过高，加热时间过长造成的。 解决办法；降低钢化炉温度和减少加热时间。 钢化在生产时尽量避免空炉而造成炉内空加热而引起的温度过高。 原因2：石英滚道弯曲变形或辊径、辊高超标。 解决办法:更换或调整辊道高度。 原因3：陶瓷辊加热往复或传输速度过慢。 解决办法:适当调整陶瓷辊的加热往复速度和传输速度。 注：有些玻璃的原片上的缺失，本身就带有波筋，也会造成玻璃的波浪性。
而未及时进行清理，使玻璃在辊道上进行来回摆动摩擦，造成划伤。 原因四：辊道不同步 解决办法：玻璃进炉之后，一定要观察陶瓷辊道的转速是否一致，如不一致的话,玻璃同不
转的陶瓷辊一起摩擦，就使玻璃产生一片大的轻微的划痕.所以我们要调整好辊道的同 步。
© SAP 2007 / Page 10
不达标
玻璃颗粒度不达标
© SAP 2007 / Page 2
十一、玻璃中央有一道白雾带 十二、钢化玻璃表面出现裂纹 十三、钢化彩虹 十四、钢化后玻璃自爆 十五、钢化后的玻璃有明显的风斑 十六、再次钢化时注意事项 十七、抗冲击强度低 十八、钢化工艺小知识
© SAP 2007 / Page 3
© SAP 2007 / Page 4
达标
© SAP 2007 / Page 11
玻璃颗粒度不达标
原因一：钢化时吹风强度不够,风压过低,未达到要求的范围内。 解决办法:加大玻璃的急冷风压,降低风栅高度。 原因二：玻璃的出炉温度过低、玻璃还未有完全的给烧透。 解决办法:在保证玻璃不变形的情况下,适当的提高炉温或加长玻璃的加热时间。 原因三：玻璃的实际厚度比规定的小。 解决办法:使用标准厚度的玻璃进行钢化。 原因四：周围气温过高、空气密度过小。 解决办法:在夜间和气温较低的时候生产玻璃。
钢化玻璃常见的缺陷产生原因
钢化玻璃常见的缺陷产生原因
钢化玻璃是一种通过加热和急冷处理的处理玻璃产品，具有优异的耐冲击性、强度和安全性。
然而，钢化玻璃也可能存在一些缺陷，这些缺陷可能由于多种原因产生。
以下是钢化玻璃常见的缺陷及其产生原因的详细介绍：
1.晶点状缺陷：
晶点状缺陷是指在钢化玻璃表面形成的微小凹陷或颗粒状瑕疵。
这可能是由于原料中含有金属颗粒或杂质，或是在生产过程中出现硫化反应引起的。
金属颗粒和硫化反应会导致玻璃表面出现小型的不透明斑点。
2.压痕和划痕：
压痕和划痕是指在钢化玻璃表面形成的线状或弧状划痕，通常与生产过程中的机械接触有关。
在钢化过程中，玻璃经过高温加热和突然冷却，容易导致表面硬度下降，从而更容易产生划痕。
3.剥落或爆裂：
钢化玻璃在一些情况下可能会发生剥落或爆裂现象。
这可能是由于玻璃内部存在微小的隐性缺陷或应力集中引起的。
当玻璃受到外部冲击或温度变化时，这些隐性缺陷或应力集中可能引起玻璃爆裂或剥离。
4.织纹：
织纹是指在钢化玻璃表面形成的细微纹理，通常与钢化过程中的加热和冷却不均匀有关。
加热和冷却速度不一致会导致表面应力不均匀，从而在玻璃表面形成细微纹理。
5.光变偏差：
光变偏差是指钢化玻璃在一些情况下可能会导致光线透射的颜色和变形。
这可能是由于原料中的金属杂质或生产过程中的一些物质残留导致的。
钢化玻璃自爆的案例
钢化玻璃自爆的案例
钢化玻璃自爆的案例并不常见，但以下是一些可能发生的情况：
1. 瑕疵玻璃：如果钢化玻璃在制造或安装过程中存在瑕疵，如内部裂纹、气泡或不均匀的应力分布，这些缺陷可能导致玻璃破裂并自爆。
2. 突然变温：钢化玻璃对温度变化的反应非常敏感。
如果突然暴露在极端温度条件下，例如在非常寒冷的天气中，玻璃表面可能会迅速收缩或膨胀，从而破裂并自爆。
3. 弯曲或扭曲：如果钢化玻璃在使用过程中受到过多的力或扭曲，例如在风暴中、地震或意外碰撞中，可能会超出其承受能力，并导致破裂和自爆。
4. 安装错误：如果钢化玻璃的安装不当，可能会导致过度应力集中在特定区域，进而导致玻璃自爆。
需要注意的是，正常情况下，钢化玻璃是经过特殊处理以增加其强度和安全性的。
大多数情况下，钢化玻璃都是非常可靠的，并不容易自爆。
如果你担心钢化玻璃可能存在问题，建议咨询专业玻璃安装公司或生产厂家以获取更多信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4后炉门变形
1检查,调整陶瓷辊和风栅辊使其运转正常
2清理辊子表面
3校正后炉门
9
四角不同平面
1玻璃放片偏斜
2成型段变弧链条不等高
1放片时校正放片玻璃
2调整变弧链条等高
“弯钢化”
序号
缺陷名称
产生原因
处理方法
备注
10
玻璃炉内破裂
1玻璃本身有缺陷如:裂纹,暗伤,气泡,结石等
2磨边质量较差
玻璃钢化时烂(钢化吹风烂)
1玻璃材料有缺陷
如:砂粒、微裂纹等
2玻璃温度不均匀,加热时间短
3切角、钻孔、开槽时,边部质量较差,倒角不良
4钢化风压太高（15~19mm）
5钢化风栅风嘴被塞住,冷却不均匀
1采购优质原片
2增加加热时间
3切角、钻孔、开槽的玻璃边部应打磨仔细，保证平整光滑
4适当降低吹风风压
5清楚风栅风嘴,使用风路畅通,吹风均匀
钢化厚玻璃及钻孔、切槽、开口的玻璃容易发生
1加热厚玻璃时温度过高
2加热时间长
3陶瓷辊表面温度高
1适当降低炉温
2适量减少加热时间
3打开加热平衡阀或降低下部温度
常在10mm以上的玻璃出现
序号
缺陷名称
产生原因
处理方法
备注
3
裂纹
1玻璃出炉温度底
2风栅处有硬质物接触玻璃表面
3变弧速度快
4变弧步同步
1增加炉温或加热时间
2清整风栅出辊子
3降低变弧速度快
4校正变弧装置
3钻孔,切槽,开口不符合标准
4钢化厚玻璃时炉温太高
5重复钢化
1采购优质原片,存在裂纹,暗伤,结石,较大气泡时禁止钢化
2提高磨边质量,使玻璃边部平整光滑,无微裂纹
3按照标准进行钻孔,切槽和开口.
4钢化厚玻璃时(15-19mm)炉温应相应降低.
5禁止二次钢化
钢化厚玻璃及钻孔,切槽,开口得玻璃时容易发生
11
钢化产品常见缺陷
序号
缺陷名称
产生原因
处理方法
备注
1
弯曲
弓形弯曲
凹形
1上部温度太高
2上部温度太低
1提高炉下温度或降低上部温度
2减少热平衡
3增加风栅上部风压
优先采用调整风压的方法，如无效才采用温度的调解
凸形
1下部温度太高
2下部风压太底
1降低炉下温度或提高上部温度
2增加热平衡
3增加风栅下部风压
双弯
中间凸或中间凹
常在玻璃表面出现和弯形制品
4
炸口
1半成品磨边质量差
2玻璃出炉温度底
3变弧速度慢或快
4变弧滞后时间长
1增加炉温或加热时间
2清理风栅处辊子
3降低变弧速度
4校正变弧装置
常在玻璃表面出现和弯形制品5来自玻璃中央灰白线或光学变形
1硅辊温度过高
2热平衡吹风压力太底
3无SO2气体或用得少
1降低炉底温度或增加上部温度
2调整热平衡压力
玻璃中部温度低于边缘温度
1增强空气对流调整热平衡
2增加中部温度或增加加热时间
3改变放片方式调整温度均匀性
波形弯曲
1加热时间长
2炉膛温度过高
1降低加热时间
2适当降低炉温
常在薄玻璃出现
2
麻点
星状麻点
1半成品表面脏
2陶瓷辊表面脏
3过渡辊和风栅绳风化
1保证半成品表面清洁
2清洁陶瓷辊表面
3更换方楞绳
桔皮麻点（过渡斑）
3适当增加一些SO2
光学变形通常出现在前二炉,硅辊太脏也容易导致玻璃表面又印记
6
钢化彩虹(应力斑)
1原片质量不好
2风栅风嘴间隙小
3急冷往复摆动距离小
1提高原片采购质量
2加大风嘴间距
3减少玻璃得装载量
7
白点
1陶瓷辊表面温度高
2下部温度高
1降低下部温度
2撒硫粉或用废玻璃冲炉
8
划伤
1个别陶瓷辊不转
2风栅辊转动不同步
