聚醋酸乙烯乳液涂料生产配方
醋酸乙烯酯乳胶漆的制备
涂料类别与代号
序 代 序 代 涂料类别 涂料类别 号 号 号 号
1 2 3 Y T F 油性树脂 天然树脂 酚醛树脂 7 8 9 Q M G 硝基纤维素 纤维素
序 代 涂料类别 号 号
13 14 H S W 环氧树脂 聚氨酯 元素有机聚合物
过氧乙烯树脂 15
4 5
6
L C
A
沥青 醇酸树脂
氨基树脂
10 X 11 B
涂料的定义与作用
定义
涂料（油漆）是一种流动态物质，通过简单施工 方法，并经干燥或固化，在物体表面牢固覆盖 一层均匀的薄膜，这样的流动态物质称为涂料 。涂料可以是液态或粉末状态。用来对被涂物 体表面起装饰与保护作用。
作用
1. 保护作用 金属材料，尤其是钢铁，容易受到环境中腐蚀性 介质、水分和空气中氧的侵蚀和腐蚀；木材易 受潮气、微生物的作用而腐烂；塑料会受光和 热的作用而降解；混凝土易风化或受化学品的 侵蚀，因此材料需要用涂层来保护。
家庭装潢等多个领域具有极其广泛的应用……
生物医学（在介入医学中的应用）
聚醋酸乙烯乳液胶黏剂
用途：木材加工、书籍装订、标签、纸箱制品、卷 烟纸、皮革加工、乳胶漆的制造等。在木器、纸品 及包装行业中占有主导地位。 优点： 1.具有良好的、安全的操作条件 2.初期粘结强度高，使用方便，无需加热和添加固化 剂，胶层有韧性，对刃具的损伤小。 3.常温固化速度快。 缺点： 1.耐水性和耐湿性差 2.耐寒性较差 3.耐热性差 4.抗蠕变性较差
产品质量检测
1.观察外观
固含量= 2.测pH值
干燥后样品质量 干燥前样品质量
×100%
3.测乳液粘度
4.测定产品固含量 5.测定转化率 6.产品质量检测记录
醋酸乙烯酯的乳液聚合
一、实验目的
1.掌握实验室制备聚醋酸乙烯酯乳液的方法 2 了解乳液聚合的配方及乳液中各组份的作用。
二、反应原理
聚醋酸乙烯乳胶广泛应用于建材，纺织，涂料等领域，主要作为胶粘剂使用.。这 种用途要求其具有较好的粘接性，且粘度低，固体含量高，乳液稳定。用一般乳液聚 合的一次加料方法很难做到。通常采用种子聚合方法，即分两步加料反应。第一步加 入少许（如约1/3,1/5,1/10）的单体、引发剂和乳化剂进行予聚合反应，可生成颗 粒很小的乳胶粒子，即种子。第二步，继续滴加单体或乳化剂单体、引发剂，在一定 的搅拌条件下使其在原来形成的种子上继续长大，由此得到乳胶粒子，不仅粒度较大， 而且粒度分布均匀。这样方能保证在固体含量较高的情况下，仍有较低的粘度。根据 种子聚合技术，近年来具有核壳结构的高分子复合乳液有了较大发展。利用不同性能 的单体制备出核、壳结构不同的聚合物，可赋予该聚合物较好的力学性质。例如：研 究较多的苯乙烯-丙烯酸酯复合乳液，醋酸乙烯-丙烯酸酯复合乳液，都有很优异的性 能。
G 实验中醋酸乙烯单体加入总重量
实验报告要求
（1）实验目的及实验原理 （2）聚合反应历程 （3）实验装置及聚合配方 （4）实验标准步骤 （5）每15分钟记录一次温度及乳液变化现象 （6）计算固含量和转化率 （7）回答问题
a. 醋酸乙烯乳液聚合体系与理想乳液聚合体系有何不同？ b. 如何从聚合物中分离出固体聚合物？ c. 为什么要严格控制单体滴加速度和聚合反应温度？
替地吸附于乳胶粒的表面上，相当于在离子型乳化剂分子之间又锲入了非离子型乳化 剂分子，这样就降低了在同一乳胶粒子上离子之间的静电斥力，增强了乳化剂分子在 乳胶粒上吸附的牢度，加之非离子型乳化剂在乳胶粒子的保护作用，更使乳胶粒的稳 定性得到提高。
醋酸乙烯酯的乳液聚合
4. 数据处理：
（1） 固含量的测定 在己称好的铝箔中加入克左右试样（精确至克）放在平面电炉上烘烤至恒重，按下
式计算固含量：
固含量(%)=(W2-W0) /(W1-W0) 式中 W0 铝箔重
W1 干燥前试样重&#实验中加入的乳化剂、引发剂、增塑剂总重量
用一般乳液聚合的一次加料方法很难做到。
聚合反应中可单独先用非离子乳化剂，如聚乙烯醇，OP-7，OP-10.聚乙烯醇主 要起保护胶体作用，防上粒子相互并合，由于其不带电荷，对环境或介质的PH值变 化不敏感，但是形成的乳胶颗粒大。单独选用阴离子型乳化剂，如烷 基磺酸钠或烷
基苯磺酸钠时，由于乳胶粒外电茶的相互排斥，使乳液具有较大的稳定性，但形成的 乳胶粒子小，乳液粘度大。将非离子型乳化剂和离子型乳化剂按一定比例混合使用时， 常常会聚得较好的乳化效果，会使形成的乳胶粒直径比单独使用阴离子型乳化剂时的 乳胶料直径大，这样就大大降低了乳胶粒表面上的电荷密度，使得带负电的离子自由 基更容易进入到乳胶粒中，因而提高 了引发效率。另外，还会使两种乳化剂分子交
替地吸附于乳胶粒的表面上，相当于在离子型乳化剂分子之间又锲入了非离子型乳化 剂分子，这样就降低了在同一乳胶粒子上离子之间的静电斥力，增强了乳化剂分子在 乳胶粒上吸附的牢度，加之非离子型乳化剂在乳胶粒子的保护作用，更使乳胶粒的稳 定性得到提高。
三、实验
醋酸乙烯的均聚物，低温下发脆，玻璃化温度高。 聚乙烯醇主要起保护胶体作用，防上粒子相互并合，由于其不带电荷，对环境或介质的PH值变化不敏感，但是形成的乳胶颗粒大。 G 实验中醋酸乙烯单体加入总重量
3. 实验步骤
按实验装置装好仪器，根据配方的量准确称取。首先加入聚乙烯醇和无离子水，开 动搅拌，将温度升到80℃至聚乙烯醇完全溶解，此时降温至68-70℃，依次加入1g十 二烷基磺酸钠，5mlOP-10，引发剂和醋酸乙烯，反应30分钟，然后再加入另一半引 发剂，并开始滴加剩余单体，滴加速度控制在30-40滴/分。滴加时注意控制反应温度 不变。滴加完后，仍在此温度继续反应30分钟，再加入邻苯二甲酸二丁酯，搅拌20分 钟，降温20-30℃即可出料。
醋酸乙烯酯乳胶漆的配方

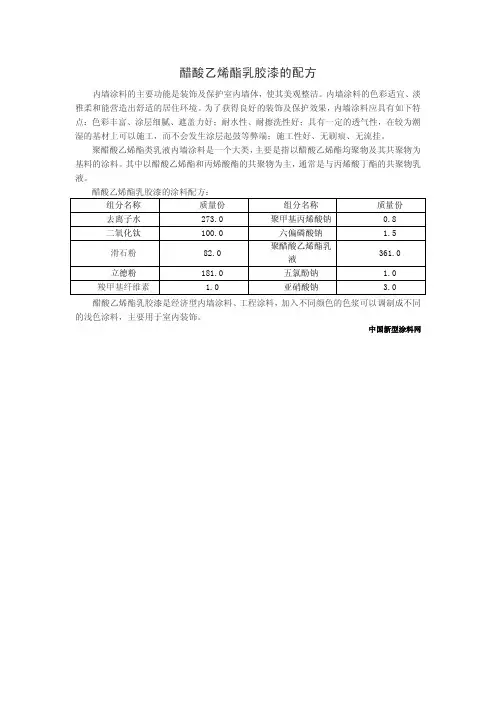

醋酸乙烯酯乳胶漆的配方
内墙涂料的主要功能是装饰及保护室内墙体，使其美观整洁。
内墙涂料的色彩适宜、淡雅柔和能营造出舒适的居住环境。
为了获得良好的装饰及保护效果，内墙涂料应具有如下特点：色彩丰富、涂层细腻、遮盖力好；耐水性、耐擦洗性好；具有一定的透气性，在较为潮湿的基材上可以施工，而不会发生涂层起鼓等弊端；施工性好、无刷痕、无流挂。
聚醋酸乙烯酯类乳液内墙涂料是一个大类，主要是指以醋酸乙烯酯均聚物及其共聚物为基料的涂料。
其中以醋酸乙烯酯和丙烯酸酯的共聚物为主，通常是与丙烯酸丁酯的共聚物乳液。
醋酸乙烯酯乳胶漆的涂料配方：
组分名称质量份组分名称质量份
去离子水273.0聚甲基丙烯酸钠0.8
二氧化钛100.0六偏磷酸钠 1.5
滑石粉82.0聚醋酸乙烯酯乳
液
361.0
立德粉181.0五氯酚钠 1.0羧甲基纤维素 1.0亚硝酸钠 3.0
醋酸乙烯酯乳胶漆是经济型内墙涂料、工程涂料，加入不同颜色的色浆可以调制成不同的浅色涂料，主要用于室内装饰。
中国新型涂料网。
抗氧剂双酚a的合成实验报告
竭诚为您提供优质文档/双击可除抗氧剂双酚a的合成实验报告篇一：双酚A制备实验报告双酚A（bpA）的制备孔祥翔学号100420XX02指导老师:罗轩一、实验目的1、了解苯酚和丙酮在酸催化下缩合制备双酚A[2,2-双（4,4′-二2羟基苯基）丙烷]的原理和方法。
2、掌握电动搅拌装置、控温反应和重结晶等基本操作。
二、实验原理双酚A是一种用途很广泛的化工原料。
它是双酚A型环氧树脂及聚碳酸酯等化工产品的合成原料，还可以用作聚氯乙烯塑料的热稳定剂，电线防老剂，油漆、油墨等的抗氧剂和增塑剂。
双酚A主要是通过苯酚和丙酮的缩合反应来制备，一般用盐酸、硫酸等质子酸作为催化剂。
苯酚的邻、对位氢原子特别活泼，可与羰基化合物（醛和酮）发生缩合反应。
用石蜡油作分散剂，可防止反应生成物结块。
反应式如下：三、主要物料及产物的物理常数苯酚10g(0.106mol)丙酮4mL(0.055mol)浓盐酸12mL浓硫酸石蜡油10mL50%乙醇10mL硫化钠0.5g五．主要反应装置图六．实验步骤篇二：实验二抗氧剂双酚A的合成实验二抗氧剂双酚A的合成一实验目的1．掌握抗氧化剂双酚A的合成原理和方法2．掌握有机化合物的分离方法3.了解抗氧化剂双酚A的化学特性及主要用途二实验原理双酚A的合成方法有很多种，但大多数为苯酚与丙酮的合成，不同之处在于采用的催化剂有差别。
本实验采用苯酚和丙酮作为主要原料，以硫酸作为催化剂合成抗氧剂双酚A。
副反应:1．苯酚氧化2.异构化（邻位产物）或进一步缩合产物3．甲苯烷基化4．磺化5．酯化如何提高收率:1．丙酮过量2．除水存在问题:1．高温利于除水，但副反应增加2．丙酮过量利于有效利用苯酚，提高收率，但易发生乳化现象（如何破乳——加热，加表面活性剂：豆油，加盐：nacl）主要试剂的理化性质三主要仪器和药品烧杯、锥形瓶、分液漏斗、球形冷凝管、吸滤瓶、布氏漏斗、玻璃水泵、电热水浴锅、电子天平苯酚、甲苯、硫酸、巯基乙酸、丙酮四实验步骤1.在反应瓶中依次加入苯酚、甲苯和79％的硫酸；2.将三口瓶放入冷水浴中冷却到28℃以下；3.搅拌下加入巯基乙酸；4.在30分钟内滴加完丙酮，在此期间控制温度在32－35℃之间，不得高于40℃；5.36－40℃间搅拌2小时；6.移入分液漏斗中，用热水洗涤三次；7.将上层液移到烧杯中，冰水冷却，搅拌，结晶。
聚醋酸乙烯乳液胶粘剂的合成与配方
聚醋酸乙烯乳液胶粘剂的配方．1 主要原材料(1)单体单体为醋酸乙烯，也称醋酸乙烯酯(VAC)，结构式为CH3C0OCH＝CH2乳液聚合同于自由基型加聚反应，对单体的纯度要求很高，单体在贮存时，常加入阻聚剂以防止自聚，聚合前应除去阻聚剂，或采取在聚合时适量地多加一些引发剂的方法以去除阻聚剂。
(2)乳化剂反应一般使用两种非离子型乳化剂，即壬基酚聚氧乙烯醚(OP-10)和聚乙烯醇。
其中聚乙烯醇除作乳化剂外，也起保护胶和增稠剂的作用，所以其用量较大。
也可适量地加入少许的阴离子乳化剂。
乳化剂的品种和用量对乳液的稳定性、粒度大小的分布、胶的性能等都有很大的影响。
(3)引发剂过硫酸盐，如过硫酸铰8、过硫酸钾可以作为引发剂。
乳液聚合一般都用水溶性引发剂，用量为单体量的0.5%左右。
过硫酸盐的加入，会使体系的pH值降低，致使反应速度减慢、乳液粒子变粗，甚至发生凝胶破乳等现象，所以使用时需加入碳酸氢钠等调节控制pH值。
(4)其他助剂增塑剂邻苯二甲酸二丁酯防腐剂亚硝酸钠、苯甲酸钠消泡剂辛醇分散刑甲醇防冻剂乙二醇(5)水采用去离子水，因为自来水中含有金属离子，对聚合反应有阻聚作用，如果用自来水作原料需加入整合剂乙二胺四乙酸。
．2 聚醋酸乙烯乳液合成机理乳液聚合的引发反应在胶束内发生，聚合反应主要是在引发后的胶束中以及由此形成的聚合物微粒中进行的，单体液滴主要起单体储藏的作用。
由于胶束的数目非常大，一个胶束中几乎只可能含合一个自由基，因此链终止速度显著降低，致使乳液聚合速废快，所得聚合物分子量高。
醋酸乙烯乳液聚合，属自由基聚合反应类型，遵循自由基聚合反应的一般规律，需要经过链引发、链增长和链终止3个主要阶段。
下面介绍聚合反应的机理。
(1)聚合反应的链引发将单体、水、乳化剂、引发剂等物料加入到反应器中，经搅拌形成乳状液。
醋酸乙烯乳液聚合通常采用过硫酸盐作引发剂，如过硫酸钾或过硫酸铵，在加热时反应体系中的引发剂分子受热分解生成自由基。
聚醋酸乙烯酯乳胶涂料的生产
十、涂料的发展趋势
➢涂料发展趋势是节能、无污染、功能性的绿 色涂料，如水性涂料、高固含量涂料、粉末 涂料、辐射固化涂料等。涂料发展的原则是 经济、效率、生态、能源四原则 。
十一、思考问题
1、本实验中对反应温度产生影响的因素有哪些？ 如何才能更好的控制温度？
答：影响因素：浓度过高、滴加速度过快；控 制好滴加速度与聚乙烯醇的浓度。
一般说来引发剂的用量应控制在0.18%～0.25%。
六、实 验 步 骤
1、一种以乙烯、醋酸及氧气或含氧气体为
原料，气相反应制备醋酸乙烯酯的方法， 反应原料混合通过下述催化剂构成的固定
床层进行反应进行制得醋酸乙烯酯；
2、溶解；加入30ml去离子水和0.35g乳化 剂到四口烧瓶，搅拌后加入0.3g聚乙烯醇。 加热升温到90度并保持1小时，直至聚乙 烯醇全部溶解，备用。
2 1、制醋酸乙烯酯：
一、引
言
过硫酸铵 CH2=CH2+CH3COOH →CH3COOCH=CH2
2ml
2CH2=CH2+2CH3COOH +O2→2 CH3COOCH=CH2+2H2O
醋酸乙烯酯乳胶漆制备
使乳液的pH值降低，影响乳液和乳胶的稳定
性。因此，需加入碳酸氢钠中和。采取在
90kpa真空下抽1~2h的方法，能使残余单体
质量分数
• 减少至1%以下。 • 将乳化剂水溶液先和单体一起搅拌乳化，
再加入引发剂引发聚合虽也可以，但在诱
导期过后反应十分剧烈，要做成质量好的
乳液十分困难。因此可以先将乳化好的乳
饲料、纺织、造纸、水处理、石油化工、农林园
艺、生理卫生等领域。聚丙烯酸钠大多以丙烯酸
为原料经氢氧化钠中和后聚合得到，还可用其它
单体与丙烯酸钠进行共聚，对聚丙烯酸钠的性能
进行改性，合成具有特殊性能的聚丙烯酸钠共聚
物。
液体石蜡
• 别名：白油、石蜡油、白色油、paraffin oil、矿
物油
• 液体石蜡是从原油分馏所得到的无色无味的混合
烯、醇酸树脂、硝基纤维素、乙基纤维素
及氯丁橡胶、丁腈橡胶的增塑剂。
（6）过硫酸钾
•
过硫酸钾，无机化合物，白色结 晶，无气味，有潮解性。助燃，具刺
激性。主要用作漂白剂、还原剂、照
相药品、分析试剂、聚合促进剂、水
溶性引发剂等。
性状：无色或白色结晶。无气味。能逐
渐分解失去有效氧，湿气中能促使其分解， 高温时分解较快，在约100℃时全部分解。 溶于约50份水(40℃时溶于25份水)，不溶于
液放一部分在反应器内，加入部分引发剂 引发聚合，然后慢慢连续加入乳化好的乳 化液，并定时补加一定量的引发剂。
项目二 醋酸乙烯酯乳胶漆的制备
一、准备工作
• 纤维素（3万） 2g 聚醋酸乙烯酯乳液 100g
•
•
丙烯酸钠盐
液体石蜡
6g
1.5g
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、聚醋酸乙烯乳液涂料配方
涂料原料
用量/kg
金红石TiO2
225
滑石粉
50
碳酸钙
175
硅酸镁
100
表面活性剂
5
碳酸钾
1.0
乙二醇
18
二甘醇-乙醚溶剂
17
水
200
消泡剂
2.0
增稠剂
175
防霉剂
0.3
表面活性剂
2.0
聚醋酸乙烯酯乳液
210
树脂乳液
70
2、涂料性能
PVC/%54
密度/（t/m3）1.44
pH8.0
总固体含量/%（质量）54
pH8.0
耐擦洗试验/次＞1500
黏度/KU70
基本性质：较好的颜色和遮盖力，较低成本并有耐洗刷性，易使用、及好的颜料结合性。
3、用途：本聚醋酸ຫໍສະໝຸດ 烯乳液涂料属于内用无光乳胶漆，用于中高档居室涂料装饰。
（本文涂料配方仅供参考）
中国新型涂料网（）
