避难硐室安装施工流程--免费
【方案】避难硐室施工组织方案
【关键字】方案避难硐室施工方案一、硐室结构1、躲难硐室净高不低于2.5m，长度、深度根据躲难硐室最多人数以及硐室内配置的各类装备来确定。
每人应有不低于0.5平方面积。
2、躲难硐室采用向外开启的两道门结构。
外侧第一道门采用技能抵挡一定强度的冲击波，又能阻挡有毒有害气体的防护密闭门;第二道门采用能阻挡有毒有害气体的密闭门。
两道门上要有观察窗，门墙设单向排水管和单向排气管，排水管和排气管应加手动阀门，生存室内设置不少于两趟单向排气管和一趟单向排水管，排水管和排气管应加手动阀门。
硐室内顶板和墙壁的颜色宜为浅色。
3、硐室注浆前应对注浆段巷道顶板煤（岩）层不稳定处进行打点柱加强顶板支护，有脱皮掉矸等支护不可靠处，要及时进行处理，必要时重新上网补打锚杆、锚索。
支护材料应阻燃、抗静电、耐高温、耐腐蚀。
4、注浆加固的材料用水泥~水玻璃浆液，水泥~水玻璃浆液的水灰控制在0.8~1.0，水玻璃的掺量为水泥用量的3~5%,长注浆锚杆的规格为φ22*2000mm，短注浆锚杆的规格为φ22*600mm，采用4分焊接管板丝制作。
注浆锚杆的杆尾制作成麻花状，注浆锚杆注浆后必须安装锚盘和螺帽紧固，注浆锚杆外露长度不超过50mm。
5、躲难硐室铺地0.5m，保证硐室内高出通道地板不小于0.5m。
铺地材料：混凝土。
等级C30。
顶底板混凝土中加防水剂。
6、躲难硐室土建工程要在5月1日之前完工。
二、防护密闭门及密闭门安装1、躲难硐室外侧第一道门采用防护密闭门；第二道门采用密闭门，两道门之间为过渡室，密闭门之内为生存室。
2、防护密闭门抗冲击压力不低于0.3兆帕，又能阻挡有毒有害气体。
防护门尺寸为1.6*1.0m。
门框周边有8个安装用固定板，防护门重约1.5吨。
密闭门能阻挡有毒有害气体，密闭门尺寸为1.6*1.0m。
门框周边有8个安装用固定板，密闭门重约1.2吨。
防护门和密闭门均要求有足够的气密性，密封可靠开启灵活。
3、门墙周边掏槽，墙体用强度不低于C30的钢筋混凝土浇筑，并与岩体接实，保证足够的气密性。
最新永久避难硐室作业规程

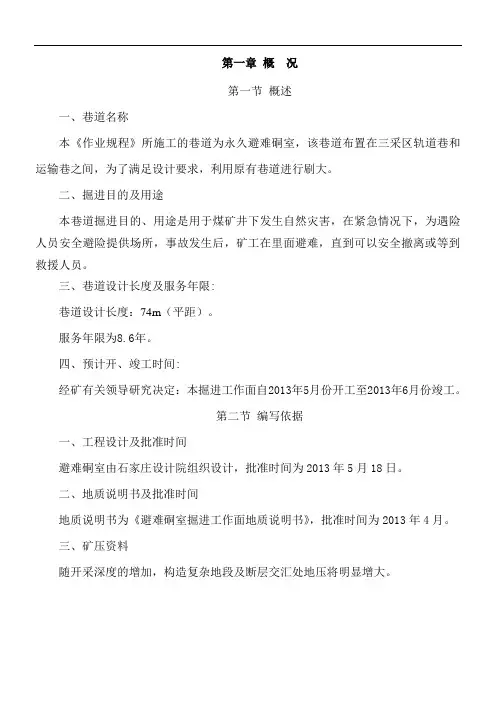

第一章概况第一节概述一、巷道名称本《作业规程》所施工的巷道为永久避难硐室，该巷道布置在三采区轨道巷和运输巷之间，为了满足设计要求，利用原有巷道进行刷大。
二、掘进目的及用途本巷道掘进目的、用途是用于煤矿井下发生自然灾害，在紧急情况下，为遇险人员安全避险提供场所，事故发生后，矿工在里面避难，直到可以安全撤离或等到救援人员。
三、巷道设计长度及服务年限:巷道设计长度：74m（平距）。
服务年限为8.6年。
四、预计开、竣工时间:经矿有关领导研究决定：本掘进工作面自2013年5月份开工至2013年6月份竣工。
第二节编写依据一、工程设计及批准时间避难硐室由石家庄设计院组织设计，批准时间为2013年5月18日。
二、地质说明书及批准时间地质说明书为《避难硐室掘进工作面地质说明书》，批准时间为2013年4月。
三、矿压资料随开采深度的增加，构造复杂地段及断层交汇处地压将明显增大。
第二章 地面相对位置及水文、地质情况第一节 地面相对位置井下位于5300采区。
本面东侧为F103断层，西侧为主井保护煤柱，南侧为5300轨道巷，北侧为5300运输巷。
该施工地点地面相对位于源丰煤矿主井以东130m处，源丰二井以西375m 处，水东煤矿西翼井的南部，矿工业广场、宿舍的北部，地势北高南低。
地面相对位置及邻近采区开采情况表2 -１水平名称 -480m 水平 采区名称 三采区 地面标高（m ） +1286.4～+1312.6m井下标高（m ）+961.6～+962.6地面相对位置及建筑物 该施工地点地面相对位于源丰煤矿主井以东130m 处，源丰二井以西375m 处，水东煤矿西翼井的南部，矿工业广场、宿舍的北部，地势北高南低。
井下位置及掘进对地面设施的影响 井下位于5300采区。
本面东侧为F103断层，西侧为主井保护煤柱，南侧为5300轨道巷，北侧为5300运输巷。
邻近采区开采情况四邻5层煤均未开采。
煤层倾角（°） 68~3煤层厚度（m ）1.6 设计长度 74m第二节煤（岩）层赋存特征一、煤(岩)层产状、厚度、结构、坚固性系数、层间距该面煤5两极厚1.4m～1.9m，平均厚1.60m，f=0.9，结构简单，属稳定的中厚煤层。
永久避难硐室施工作业规程模板
永久避难硐室施工作业规程第一章工程设计概况第一节巷道位置、用途、服务年限与四邻采掘情况的关系1.1位置:地面位置: 西上庄吴家沟村以南约120m, 裴疙瘩村以西约600m。
井下位置: 该硐室位于集中胶带大巷东帮, 利用原有横川进行改造重新利用, 此横川已与回风大巷贯通, 现中间有一道临时木板调风墙, 将风流隔断。
1.2硐室用途: 井下永久紧急避险。
1.3服务年限: 该硐室服务年限与矿井服务年限相同。
1.4施工长度: 42.2m。
1.5施工期限: 预计10天。
第二节施工条件2.1本避难硐室沿煤层底板掘进。
2.2掘进过程中若遇到地质构造或空巷要采取相应措施并补充制定相应安全技术措施。
2.3掘进过程中, 遇地质构造或煤层变薄、煤质变软时瓦斯涌出量增大, 一定要采取相应的措施, 同时加强通风瓦斯管理并补充相应安全技术措施。
2.4巷道周边为已知巷道, 不进行探水。
2.5巷道地质条件发生变化时, 根据现场实际情况补充相应安全技术措施。
第三节巷道技术特征、设计规格及支护形式永久避难硐室为半煤岩巷。
永久避难硐室断面技术特征表永久避难硐室( 机电硐室、卫生间) 断面技术特征表永久避难硐室( 1、 2号钢瓶储存室) 断面技术特征表第四节支护形式及材料规格4.1顶板支护:4.1.1锚杆形式和规格: 采用高强度螺纹钢锚杆, 钢号为BHRB335, 规格: Φ18× mm。
4.1.2锚固方式: 树脂加长锚固, 采用两支锚固剂, 一支规格为MSK2335, 另一支规格为MSZ2360。
4.1.3钻孔直径为28mm, 锚固长度为950mm。
4.1.4托盘: 采用拱型高强度托盘, 规格为: 长×宽×厚＝150×150×10mm。
4.1.5锚杆布置: 矩形布置, 锚杆间排距为1.5×1.5m。
4.1.6锚索: 材质采用Φ15.24×5300mm高强度低松弛钢绞线, 树脂加长锚固, 采用三支锚固剂, 一支规格为K2335, 两支规格为Z2360, 锚固长度为1550mm。
避难硐室作业规程

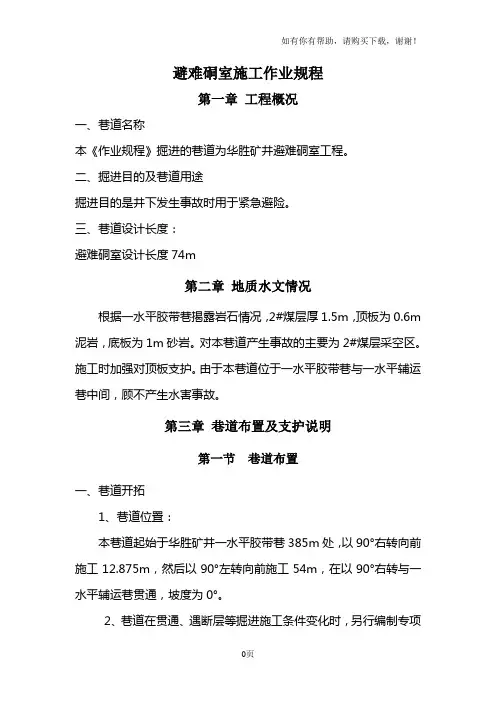

避难硐室施工作业规程第一章工程概况一、巷道名称本《作业规程》掘进的巷道为华胜矿井避难硐室工程。
二、掘进目的及巷道用途掘进目的是井下发生事故时用于紧急避险。
三、巷道设计长度：避难硐室设计长度74m第二章地质水文情况根据一水平胶带巷揭露岩石情况，2#煤层厚1.5m，顶板为0.6m 泥岩，底板为1m砂岩。
对本巷道产生事故的主要为2#煤层采空区。
施工时加强对顶板支护。
由于本巷道位于一水平胶带巷与一水平辅运巷中间，顾不产生水害事故。
第三章巷道布置及支护说明第一节巷道布置一、巷道开拓1、巷道位置：本巷道起始于华胜矿井一水平胶带巷385m处，以90°右转向前施工12.875m，然后以90°左转向前施工54m，在以90°右转与一水平辅运巷贯通，坡度为0°。
2、巷道在贯通、遇断层等掘进施工条件变化时，另行编制专项施工措施。
第二节支护设计一、巷道断面及支护形式：躲避硐室1-1断面为直墙半圆拱形，净宽4.0m，净高3.5m，设计为U29钢棚+网片支护，支架间距650㎜，金属网采用Φ6.5mm钢筋焊接而成，网格为100×100mm，喷浆厚度200mm；2-2断面为直墙半圆拱形，净宽4.0m，净高3.5m，设计为U29钢棚+网片+砼支护，支架间距650mm，金属网采用Φ6.5mm钢筋焊接而成，网格为100×100mm，砼厚度400mm。
二、巷道断面特征一览表：三、支护方式1、巷道开口时，如不能使用前探梁作为临时支护，则应采取液压支柱进行临时支护。
2、前探梁所用材料应为：直径89mm钢管，长度应不小于4m。
每组前探梁的数量不得少于3个，布设时，应在巷中布设一根，巷中左右各800～1000mm各一根，还需安设时，应安照800～1000mm的间距继续在巷中左右安设。
在确定前探梁的数量时，要根据巷道断面的不同，每次爆破后揭露的巷道顶板面积不同，以保证作业人员安全、使用方便为原则合理确定。
永久避难硐室安装
二采区永久避难硐室安装施工组织措施一、工程概况：二采区永久避难硐室按100人设计安装，位于二采区+475边界轨道上山下车场岔口附近。
二、工程量：1、硐室管线沟施工、密闭门掏槽、硐室底板硬化、墙体喷浆粉刷2、供风、供水、供电、通讯、监测、人员定位各安装一套3、硐室内设备安装一套（100人）。
三、施工工期：四、施工组织：施工单位：工程负责人：安全负责人：技术负责人：。
有限公司派专人现场指导五、施工方案：工程分工：运输队：负责地面工业广场→+475大巷→+475边界设备运输机电队：硐室内外人员定位、电话、监测监控、压风自救、供水施救设施、座椅、自救器设备地面装车、井下卸车安装机修厂：地面非标件加工综合队：负责井巷工程、备用氧气瓶、一氧化碳吸收剂、压缩氧气瓶、干燥剂、马桶等装运安装六、施工安全措施：1、整个施过程按以下步骤进行：（1）预埋管件；（2）密闭门墙体掏槽；（3）硐室内全面喷浆；（4）地板硬化；（5）施工密闭门；（6）各种挂钩预埋件施工；（7）硐室内粉刷（起拱线下刷蓝色，起拱线上刷为白色）；（8）监测、通讯、供电系统接入硐室；（9）室内设备安装；（10）设备调试，文明卫生清理；（11）在天地（常州）公司指导下，参与硐室功能测试工作。
2、施工过程中的注意事项：（1）工作人员必须认真学习本措施内容，知道工作内容及安全注意求，做到分工明确，责任落实。
（2）参加人员必须严格执行本工种操作规程，遵守《煤矿安全规程》的相关规定，做好自主保安和互助保安，严禁酒后上岗。
（3）设备运输前，机车司机和跟车员必须检查所运材料车是否符合运输要求，是否固定牢固以及各车的联接情况。
一切检查无误后，由跟车员与运输调度站联系，经运调同意后方可进行运输。
司机、跟车员必须持证操作。
（4）需要高空作业时，工作人员站立的梯架必须有专人扶持，防止梯架滑倒。
使用人字梯时，人字梯必须有限位装置。
（5）作业人员在搬、抬运重物时，必须同起同放，统一指挥。
避难硐室掘进施工作业规程
避难硐室掘进施工作业规程避难硐室掘进施工作业规程目录第一章工程概况1第一节概述1第二节依据1第二章地面相对位置及地质情况2第一节地面相对位置及邻近采区开采情况2第二节煤(岩)赋存特征2第三节地质构造2第四节水文地质2第三章巷道布置及支护说明3第一节巷道布置3第二节支护设计3第四章施工工艺9第一节施工方法9第二节运输方式9第三节施工工序9第四节爆破作业9第五章生产系统11第一节通风系统11第二节压风12第三节综合防尘及防灭火12第四节通讯12第五节安全监控12第六节供电13第七节排水13第八节运输13第九节瓦斯预测13第六章劳动组织15第七章工程质量及文明生产标准17 第一节工程质量17第二节文明生产17第八章安全技术措施19第一节交接班制度19第二节工程质量管理19第三节巷道顶板管理19第四节一通三防及安全管理21第五节安全监控系统及管理23第六节爆破管理24第七节防治水措施25第八节井下运输管理28第九节其他28第九章避灾路线29第一节矿井避灾原则29第二节避灾路线29第一章工程概况第一节概述一、巷道名称本作业规程掘进的巷道为11采区永久避难硐室。
二、掘进的目的及用途满足11采区井下每名矿工在灾害发生时都有自己的避难空间。
三、巷道设计长度和服务年限设计长度：60m(平距)。
服务年限：7年四、预计开竣工时间及施工单位本掘进工作面2011年7月份开工，预计2011年9月份竣工，施工单位为开拓队。
第二节依据本作业规程依据《河南省郑州市大峪沟矿务局三号井改扩建初步设计说明书》、《煤矿作业规程编制指南》编写。
第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况地面相对位置及邻近采区开采情况表：第二节煤(岩)赋存特征11采区永久避难硐室布置在岩层中，多为砂质泥岩或泥岩，局部为细砂岩，局部地段仅以薄层炭质泥岩与太原群上部灰岩相隔。
永久避难硐室巷道设计标高为-37～-38，由于巷道正处于荥巩煤田的瓦斯逸散区向瓦斯富集区变化的过渡区，因此存在煤层瓦斯赋存多变的可能，加之瓦斯赋存极不均衡、地质条件多变等原因，更增加了瓦斯赋存的复杂性，故掘进中应加强通风管理和瓦斯监测、抽放、煤与瓦斯突出的预测工作。
永久避难硐室安装施工组织措施2
云南东源恒鼎煤业有限公司富源县祥达煤矿永久避险硐室施工方案富源县祥达煤矿二0一四年二月十三日祥达煤矿永久避险硐室安装施工方案一、工程概况：祥达煤矿固定避险硐室由“昆明煤炭设计研究院”设计，布置在1530m水平车场北翼，设计避险人数92人，根据祥达煤矿围岩构造及矿山压力采用拱锚喷支护，硐室已于2013年施工结束，经过尺寸复合满足原设计设备安装要求，下阶段需对该硐室进行卧底打底锚施工与密闭门门框混凝土等施工。
为了按照公司要求顺利完成该项工程，特制定如下施工方案报公司审批！二、工程量：1、硐室管线沟施工、密闭门掏槽、硐室底板硬化、墙体喷浆粉刷2、供风、供水、供电、通讯、监测、人员定位各安装一套3、硐室内设备安装一套（92人）。
三、施工步骤：（1）预埋管件；（2）密闭门墙体掏槽；(3）硐室内全面喷浆（4）地板硬化；（5）施工密闭门；（6）各种挂钩预埋件施工；（7）硐室内粉刷（起拱线下刷蓝色，起拱线上刷为白色）；(8）监测、通讯、供电系统接入硐室；（9）室内设备安装；（10）设备调试，文明卫生清理；（11）在设备供应公司技术人员指导下，参与硐室功能测试工作。
四、施工工期：①施工队伍组织→②硐室卧底→③打锚杆→④浇混凝土→⑤养护→⑥支模板→⑦浇防爆密闭门墙体混凝土→⑧喷乳胶漆→⑨安装设备（供压风管路、监测监控线路）→⑩养护（组织验收）①1d ②10d (80m³) ③2d (200根)④2d (80m³) ⑤3d ⑥1d ⑦1d ⑧1d (580³) ⑨25d ⑩施工周期：46（天）五、施工组织：施工单位：机电队、维修队工程负责人：郑寿才安全负责人：陈世美技术负责人：孙成帮与设备供应公司技术人员六、施工方案：工程分工：机电队：材料运输、地面非标件加工、硐室内外人员定位、电话、监测监控、压风自救、供水施救设施、座椅、自救器设备地面装车、井下卸车安装，、备用氧气瓶、一氧化碳吸收剂、压缩氧气瓶、干燥剂、马桶等装运及安装。
避难硐室安装措施
避难硐室安装措施1、安装流程搭建降温模块架、摆放降温模块→连接压风、排气、供水、排水管路→布线（照明、信号、视频、光纤）→连接各传感器、视频、灯、备用电源等装置→固定、连接供氧、气幕喷淋、空气净化、除湿等装置→生活保障等用品摆放→系统调式运行2、安装方法与技术要求（1）搭建降温模块角铁架摆放降温模块，要求每块模块在摆放前都要擦拭干净，摆放整齐，缝隙一致，具体搭建要求如下：1）、必须严格按照图纸指定位置搭建角铁架；2）、选用角铁型号为304材质不锈钢；3）、角铁架居中水平布置在硐室顶部，采用扁铁及钢丝绳悬挂的方式固定，两帮侧每间隔1.5米处设扁铁悬挂点，硐室跨度大于4.5米时，采用两道钢丝绳吊挂；4）、吊顶距地面高2.75米，宽度4米，长度是去除必用管线连接的生存室长度；5）、对于需要焊接安装的，要求焊口平整，打磨光滑，所有焊接件必须在地面进行加工，严禁井下进行烧焊。
（2）连接压风、排气、供水、排水管路阀门安装位置、方向、高度应符合设计要求，不得反装，带手柄的阀门的手柄不得向下，阀门与法兰连接时，不得强力对接，石棉垫片应擦油，螺栓应均匀禁锢，长短适宜，螺母禁锢好后外露约3个螺纹，且朝向一致。
所有管路安装尽量使用法兰盘的连接方式，要求焊口处光滑，安装好后按设计要求试风试水，确保无漏风漏水处。
管路安装合理，固定牢靠。
（3）布线——监测监控、人员定位、照明、应急照明按硐室设备布置图，先确定好备用电源及控制台位置，本着节约的原则合理布线，施工前做好各线路的估算工作及检查、验收工作，确保使用线路符合煤矿安全的要求。
强、弱电要分开布置在不同的桥架中，每根线路每隔2米必须标注线路名称，外露的线路如矿方无特殊要求一律走桥架，硐室内部吊顶板的上方也需布置强、弱电桥架。
穿线的喇叭须拧紧固定好，确保符合防爆要求。
（4）连接各传感器、摄像头、照明灯、应急灯、备用电源、人员定位强电的接线盒要求防爆型，弱电接线盒要求本安型，连接接线盒剖开绝缘层时不得损伤芯线，穿线时确保防爆要求，接线时要牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避难硐室安装施工规范
一、防护密闭门系统及密闭门系统
1施工方案
1.1概述
避难硐室外侧第一道门采用防护密闭门；第二道门采用密闭门。
两道门之间为过渡室，密闭门之内为生存室。
防护密闭门（简称“防护门”）既能抵挡一定强度的冲击波，又能阻挡有毒有害气体。
密闭门能阻挡有毒有害气体。
安装步骤为掏槽、立门、浇注。
二、电源硐室设备安装
1动力电源及照明电源
1.1动力电源要引自变电所，保证期能持续供电。
为保障硐室正常供电，原则上要分别从变电所两条不同母线段引出两路动力电源专为避难硐室提供电源。
1.2避难硐室照明电源一般由动力电源接照明综保提供。
照明电源原则上与动力电源一样应分别引自两处不同的母线，以保证硐室持续照明。
1.3一套电池、电源、转换开关为一套备用电供电装置，线路安装要美观有序。
同一套备用电供电系统应贴有相同编号。
以方便操作及维修。
供电线路应布置整齐，线与线之间间隔均匀地固定在硐室壁上。
三、照明线路及巷道灯、应急灯的安装。
1避难硐室安装过程中矿方要求吊顶时，照明线路敷设在装修表层内。
巷道灯要安装规整，且在距地面同一高度上，切勿扭曲。
应急灯处不锈钢挡板要安装规整，横平竖直，高度要一致。
挡板贴画要平整无气泡，无卷角。
2矿方不要求吊顶时，LED巷道灯线要套PVC穿线管，且保证线路平齐顺直。
PVC管连接处必须用直通、弯头、三通等连接，以保证线路美观。
PVC管用管卡固定，防止其拱起、扭曲变形。
四、压风、供水、排水安装方法及规范。
4.1压风设施
压风管路口径应保证额定人数的需风量，压风管路中接头、活节、弯头、直通、三通等接口处都需要缠紧生料带以保证管路的气密性，为保证其他线路走线不受影响，压风管路一般布置在电缆沟的最下面且最靠墙的一侧。
硐室内部的压风管一般为无缝钢管，连接三级过滤器、减压器、流量计、消音器。
压风管路连接好后要保证管路平直，送风管与墙面平直，同时要将管路固定牢靠，切勿出现管路晃动现象，球阀的开关把手要保证在外侧以方便开关。
打开压风管路检查漏气情况。
4.2供水、排水设施
4.2.1供水管路应选用抗压力性能好的无缝钢管，连接时接口处应缠生料带保证管路的密封性。
管路接好后出水管、出水口要固定。
不可随意转动。
洗手盆要固定好，洗手盆下水软管要密封好。
不能出
现漏水现象。
五、监测监控、通讯、人员定位
5.1监测监控系统要包含硐室外、过渡硐室、主硐室三部分。
传感器必须保证可以与煤矿原有系统连接并保证信号可以上传。
传感器电源线、信号线要有线槽或线管保护并固定整齐。
不得将其裸露在空气中。
线路连接时应标有线号，以方便后期维护。
监测监控系统要能监测氧气、甲烷、一氧化碳、二氧化碳、温度、湿度且完成信号实时传输。
传感器、分站接线时要标清线号，以便后期维护方便。
5.2通讯系统为有线电话
5.2.1有线电话为直通电话，可直通调度室，电话旁边应配备电话号码表。
有线电话信号线应该在硐室安装初期提前预埋好，且尽量在安装初期就将有线电话接通以方便安装期间发现问题及时与地面联系。
电话线要加线槽或者线管保护，不得裸露在空气中。
线路固定时要保证整齐美观。
5.2.2人员定位系统要包含传输分站、读卡分站。
且必须保证信号能上传到地面调度室。
接线同样要求横平竖直并要有线槽或线管保护。
传输分站一般放在电源硐室内，分站接线时要标清线号，以便后期维护方便。
5.3电缆槽内的走线应有序，做电缆支架或电缆勾走线。
六、风动温度调控器
6.1风动温度调控器与矿上压风直接连接，保证空气的过滤、消音工作。
七、气幕、洗气、硐室增压、压缩氧供氧装置
7.1气瓶要摆放整齐。
气瓶固定架在气瓶高度1/2处左右，气瓶出气口应朝同一个方向。
每个氧气瓶都要安装减压器达到低压汇流标准，原则上氧气瓶上减压器的方向为斜后方45度。
7.2汇流排固定时支架高度在气瓶顶端以上15公分左右，汇流排中心与气瓶组中心对齐。
原则上，汇流排阀门朝斜下方，软管接头朝下。
连接气瓶与汇流排的不锈钢软管要拧紧，与气幕、洗气装置连接时，快速接头要缠生料带保证其不漏气。
7.3压缩氧供氧要有流量、压力控制。
供氧管一般在离地2米处，要用无缝钢管，弯头、三通、消音器等接头处要缠生料带，不能漏气。
供氧管要用管卡固定，不能松动，供氧管走管要平直，不能高低参差不齐。
7.4硐室内要有气压表及U形差压计以便随时掌握硐室内压力完成增压泄压。
差压计在主硐室和过渡硐室各有一个，要固定在比较显眼的地方，固定要牢固。
八、座椅、座便器、灭火器、担架等
座椅的摆放原则上是根据设计位置摆放，必要时要根据硐室内实际情况重新放置。
座椅下面的储物柜内一般是二氧化碳吸收剂、一氧化碳催化剂、干燥剂、矿灯、自救器、压缩饼干、矿泉水、工具、医疗药品等生命保障物资。
灭火器一般放置在电源硐室附近、过渡硐室、厕所附近。
九、指示
硐室设备安装完成后，应有相应的系统操作指示、硐室井下位置图、设备布置图、电气设备接线图、管理规程、日常维护方法等。
