BCH-2差动继电器的校验方法
差动继电器调试
差动继电器调试BCH-2、DCD-2型差动继电器BCH-2、DCD-2型差动继电器躲避电⼒变压器励磁涌流的性能较其他形式继电器为好，也能提⾼保护装置躲避外部短路时暂态不平衡电流的性能；可作为双绕组和三绕组电⼒变压器、发电机以及母线的差动保护。
1.继电器的结构原理及各线圈的作⽤(1)BCH-2型继电器的结构原理及内部接线。
BCH-2型继电器由执⾏元件DL-11/0.2型(2×500匝，Q-0.35)电流继电器及其具有带短路匝的速饱和变流器构成。
其内部接线如图：速饱和变流器由硅钢⽚交错叠成，中间柱截⾯⽐两边的截⾯⼤⼀倍。
在中间柱上绕有差动线圈Wc(20匝，MF-1.56)和两个平衡线圈Wp1(19匝，MF-1.56)、Wp2(19匝，MF-1.56)且绕向相同，右侧铁芯柱上绕有与执⾏元件连接的⼆次线圈，W2(48匝，MF-1.0)，两个短路线圈W D[28匝，MF-1.45(3、8、16匝抽头)]W D［56匝，MF-1.45(6、16、32匝抽头)］分别绕在中间及左侧铁芯柱上，对左边窗⼝来说是同向串联的，W D的匝数为W D匝数的两倍。
(2)DCD-2型继电器的内部接线。
DCD-2型差动继电器的技术数据除执⾏元件外均与BCH-2型差动继电器相同，DCD-2型差动继电器执⾏元件为DL-1型电流继电器(2×340匝，QQ-0.38)两只线圈串联。
如图：(3)各线圈的作⽤1)⼆次线圈W2的作⽤是：当速饱和变流器的总磁势达到某⼀动作值时能使执⾏元件动作。
2)平衡线圈WP1、WP2的作⽤是：当被保护的设备两侧⼆次回路电流不平衡时，改变其线圈的匝数以使饱和变流器的总磁势达到平衡。
3)差动线圈W C的作⽤是：反映被保护的设备故障时，在被保护系统中所产⽣的差流，它的磁势与短路线圈中电流所产⽣的磁势的合成结果，形成速饱和变流器的总磁势，作⽤于执⾏元件。
4)短路线圈W D的作⽤是：有效地躲过当速饱和变流器⼀次侧含有⾮周期分量的励磁涌流和不平衡电流的影响，使继电器正确地动作。
变压器BCH-2型差动保护的整定计算与配置)
2011年1月21日，韩城发电厂举行输煤系统火灾应急预案演练。
演练旨在提高该厂现场员工和相关部门在输煤系统着火事故时的快速反应和应急处理能力。
该厂安监部、厂长工作部、发电部、党群工作部及燃料部等相关部门近30人参加此次演练。
当日上午9时30分，演练开始。
燃料运行班长报告：4号乙皮带着火。
总指挥宣布立即启动《大唐韩城发电厂输煤系统火灾事故应急预案》。
参演各部门迅疾行动，严肃对待，认真执行对输煤皮带着火事故的处置措施，消防人员立即赶赴，扑灭皮带着火；燃料运行、检修人员迅速维护设备，做好隔离；参演各部门快速反应，密切配合，操作逼真到位，果断处理事故，避免了事故扩大，及时恢复了设备的正常运行，演练取得圆满成功，达到了预期效果。
此次演练检验了相关人员应急处理能力、应变能力及各单位的协调合作能力；完善了预案，增强了危险应急预案的科学性、可行性和可操作性，强化了演练组织、规范了演练程序。
为该厂输煤系统的安全稳定运行和危急事故的应急处置奠定了坚实的基础。
第一条编制目的为提高广电公司燃料供应部、燃运值班员对输煤皮带火灾事故的应急处理能力，建立快速、有效的应急救援机制，最大限度地减轻火灾事故造成的损失，保障燃料供应部、燃运值班员的人身安全和设备安全，根据广安电厂的实际情况制定本预案。
第二条编制依据依据《中华人民共和国安全生产法》、《中华人民共和国消防法》、《电力设备典型消防规程》、《广电公司事故总体应急预案》、《广电公司火灾事故应急预案》、《广电公司运行规程》、《广电公司检修规程》等制定本预案。
第三条适用范围本预案适用于广电公司输煤皮带火灾事故。
第四条与其他预案的关系本预案在使用时，向上与《广电公司火灾事故应急预案》相配合。
当事故规模达到Ⅱ级应急响应标准时，即可启动《广电公司火灾事故应急预案》，如遇人身伤害时按需要启动《人身伤害事故应急预案》。
第五条工作原则广电公司发电部在事故预防与应急处理工作中，遵循预防为主、常备不懈的方针，贯彻统一领导、互相协助的原则。
继电器的特性实验
实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。
二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。
三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。
返回电流I f.j及返回系数K f。
1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。
BCH-2型差动继电器
BCH-2型差动继电器1 用途BCH-2型差动继电器(以下简称继电器）用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中,作为主保护。
继电器能预防在非故障状态时出现的暂态电流的作用，例如当电力变压器空载合闸，或在穿越性短路切除后电压恢复时出现很大的励磁涌流，其瞬时值常达额定电流的5~10倍,这时差动保护不应误动作,但发生区内短路时，却能迅速动作切除故障。
2结构和工作原理差动继电器由两部分组成：DL-11型电流继电器和中间饱和变流器（以下简称变流器）。
前者作为执行元件，后者具有短路绕组，它构成差动继电器的一些主要技术性能，如直流偏磁特性消除不平衡电流效应的自耦变流器性能等。
变流器的导磁体是一个三柱形铁芯,用几组“山”形导磁片叠装而成，在导磁体的中柱上防置工作绕组，平衡绕组Ⅰ、Ⅱ和短路绕组，此短路绕组与右侧边柱上的短路绕组相连接二次绕组放在导磁体的左侧边柱上，绕组在导磁体上的分布如图1，继电器的内部接线及其保护三次绕组电力变压器的原理接线图如图2所示。
由于具有平衡绕组，且每隔一匝有抽头，以便调整用以消除由于电流互感器变化不一致等原因所引起的平衡电流的效应，具有两个平衡绕组就使得继电器能用于保护三绕组的电力变压器。
W a2Фa2图1图2 BCH—2型差动继电器原理接线图工作绕组、平衡绕组Ⅰ、Ⅱ和短路绕组均有抽头可以满足多种整定值的要求，继电器整定板上的数字即表示相应的绕组匝数,当改变整定板上的整定螺钉所在孔位置时，就可以使动作电流平衡作用和电流偏磁特性在宽广的范围内进行整定。
变流器和执行元件放在一个总的壳子里,为了便于对执行元件进行单独的效验和试验变流器特性时的需要，执行元件的线圈与变流器的二次绕组、平衡绕组与工作绕组是通过连接板进行相互连接的，因而可以在调整试验时接同或断开相应的电路。
继电器安装在垂直的屏板上，可以前面接线或后面接线(订货时指明），其外形尺寸、安装开孔尺寸见图3、图4图3 前面接线安装开孔尺寸图4 后面接线安装开孔尺寸继电器的基本原理是利用非故障时暂态电流中的非周期分量来磁化变流器的导磁体，提高其饱和程度从而构成躲避励磁涌流及穿越性故障时不平衡电流的作用,其相应的特性曲线为直流偏磁特性曲线簇ε=f （k ）,工作绕组接入保护的差动回路，平衡绕组可以按照实际需要接入电流回路或工作回路具有短路绕组的变流器其特点是专门利用非周期性电流来磁化导磁体内部的电磁过程，当电力变压器空载合闸时，瞬时值很大的励磁涌流全部流过工作绕组、涌流波形，具有偏于时间轴一侧的特性,分析这种波形可以得到周期性分量及以一定速度衰减的非周期分量，并在导磁体里产生相应的磁通,它们在短路绕组里产生两种不同的反应，直流磁通可以无阻碍地以两个边柱为路径环流。
BCH2电磁差动继电器的调试和整定计算（论坛1）
南疆港化35kV变电站BCH2差动继电器的调试方法南疆港化35kV变电站内35kV系统差动保护继电器为单相电磁继电器，该继电器由执行元件电磁式电流继电器DL-11及中间速饱和变流器组成。
继电器具有一对常开触点。
本继电器结构图及接线图如下：图一BCH2电磁式差动继电器结构图在图一中，Wc为差动绕组（工作绕组），平衡绕组I为WP1,平衡绕组II为WP2,WD’与W D”为短路绕组，W2为二次绕组，速饱和变流器的所有绕组都是制成带有抽头的，这样就可以对继电器的参数进行阶梯性调整。
工作绕组、平衡绕组Ⅰ、Ⅱ和短路绕组均有抽头可以满足多种整定值的要求，继电器整定板上的数字即表示相应的绕组匝数，当改变整定板上整定螺钉所在孔的位置时，就可以使动作电流、平衡作用和直流偏磁特性在宽广的范围内进行整定。
当用BCH-2型继电器来保护电力变压器时，平衡绕组的圈数根据这样的条件来选择，当发生穿越短路时，所有绕组的匝数应相等。
当用继电器保护两绕组变压器时，动作电流可以在更细致的范围内进行调整，因为这时可以利用两个平衡绕组。
变流器和执行元件放在一个外壳内，为了便于对执行元件进行单独的校验调整和试验变流器特性时的须要，执行元件的线圈与变流器的二次绕组，平衡绕组与工作绕组是通过连接板相互连接的，因而可以在调整试验时接通或断开相应的电路。
不能改变继电器名牌上的指针的位置(不要离开名牌刻度)或不动指针而去动弹簧固定螺丝。
这样做将恶化躲开磁化电流或不平衡电流非周期分量影响的能力或者当发生保护区内短路时减小继电器的可靠系数。
图二原理接线图该继电器主要技术数据为：额定电流5A，额定频率50Hz；继电器的起始动作安匝为60±4（无直流分量时）；ε为动作电流倍数，ε=Idz/Idz0，是具有直流分量时，继电器的交流动作电流与没有直流分量时的交流动作电流的比值。
K为偏移系数，即直流分量与相应交流动作电流的比值，它表示电流波形对时间轴的偏移程度。

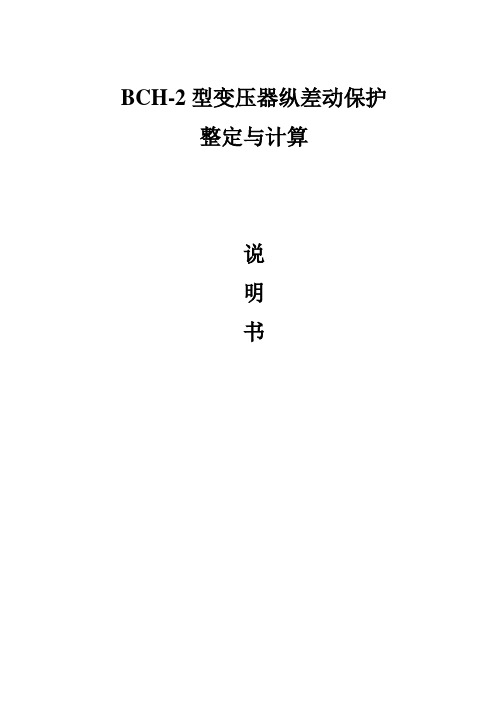

[建筑]BCH-2型变压器纵差动保护整定与计算说明书4
![[建筑]BCH-2型变压器纵差动保护整定与计算说明书4](https://img.taocdn.com/s3/m/ea74435ea417866fb84a8e81.png)
BCH-2型变压器纵差动保护整定与计算说明书前言本次毕业设计是有关于变压器的保护整定计算，紧密贴合电气专业的课程主要重点难点，更深入细化地将变压器保护的知识加以巩固，并且融合了其他课程的基础知识，涉及到正序、负序、零序网络的建立、在最大及最小运行方式下短路电流的计算以及对BCH-2型变压器纵差保护继电器的征订及计算，全面整合了相关专业知识，锻炼了我们实际操作能力，为我们以后在实际设计工作奠定了良好的基础目录前言 (1)一、任务书 (3)二、设计说明 (5)（一）短路电流计算 (5)（二）单相接地短路电流计算 (6)（三）三相短路电流计算 (9)（四）两相短路电流计算 (12)（五）两相接地短路电流计算 (13)三、基本侧的选择 (17)四、差动保护的整定计算 (17)总结 (21)差动保护的单相接线图 (22)变压器保护的整定计算与配置任务书一、系统图：（见附图） 二、元件参数：发电机：50MW kV U e 5.10= 8.0cos =ϕ 124.0"=dX 25MW kV U e 5.10= 8.0cos =ϕ 13.0"=dX 变压器：31.5MV A 121（1±2×2.5%）/10.5 5.10%=k U )(11/110d y Y n --∆ 63MV A 121（1±2×2.5%）/10.5 5.10%=k U )(11/110d y Y n --∆ 31.5MV A 121（1±2×2.5%）/38.5（1±2×2.5%）/10.5%k U 高—中17.5 高—低10.5 中—低6.5 1112--yd Y n 40MV A 110（1±2×2.5%）/11 5.10%=k U 11/0--∆Y 线路：km l 601= km x /4.01Ω= 103x x =km l 502= km x /4.01Ω= 103x x = 双回运行105x x =（每一根）三、系统运行方式最大方式：A 厂、B 厂发电机、变压器全部投入，双回线运行。
继电器的特性实验
实验一电磁型继电器的特性实验一．实验目的：1．进一步了解电磁型继电器（电流、电压、时间、中间继电器）的构造、工作原理和特性；2．了解继电器各种参数的意义，掌握继电器整定植的调试方法；3．了解有关仪器、仪表的选择原则及使用方法。
二．实验项目：1．打开外壳，仔细观察各种继电器的内部构造，并记录下继电器铭牌的主要参数；2．测定电流继电器的动作电流、返回电流及返回系数；3．测定电压继电器的动作电压、返回电压及返回系数；4．测定时间继电器的动作电压、返回电压及返回系数；5．测定中间继电器的动作电压、返回电压及返回系数。
三．实验内容：（一）熟悉常用继电器的内部接线DL-21C DL-22C；DY-22C DL-23C；DY-23CDS-21A~24A DZ-31B（二）测定电流继电器的动作电流I.d.j。
返回电流I f.j及返回系数K f。
1．实验接线：图1-1 电流继电器实验接线图2．实验需用仪器设备①交流电流表 0~5A②单相自藕调压器(ZOB) 2KVA 220/0~250V 一台③滑线电阻 69Ω3.9A或40Ω6A 一台④电流继电器 DL-21C 一个3.实验方法(1)首先将继电器的两组线圈串联;将继电器的整定把手放在某一选定位置;将自藕调压器把手旋至输出为零伏位置;将滑线电阻的滑动端放在阻值为最大位置;(2)合上电源开关,逐渐增大通入继电器的电流,使继电器刚好动作(常开接点闭合,即指示灯亮)的最小电流称为电流继电器的动作电流Id.j.(3)逐渐减小通入继电器的电流,使继电器的接点返回到原始位置(常开接点断开,即指示灯灭)的最大电流称为电流的继电器的返回电流If.j.(4)测定Id.j 和If.j时,对所选的整定位置重复作三次,将测量结果填入表1中(5)断开电源,将继电器的两组线圈改为并联.然后,按上述方法测量继电器线圈并联时的和将测量结果填入表2中.(6)数据处理误差: △I%=要求:返回系数:K=要求:0.05<Kf<0.9表1 继电器的两组线圈串联（表中电流单位：A ）表 2 继电器的两组线圈并联（表中电流单位：A ）（三）测定低电压继电器的动作电压Ud.j 返回电压Uc。
BCH系列差动继电保护的应用与校验方案的设计
第一章电力系统继电保护概述1.1电力系统运行状态1.2继电保护的作用及基本要求1.3继电保护原理及其组成第二章差动保护2.1 几种差动保护2.2 变压器第三章BCH系列差动继电器3.1 BCH系列差动继电器用途及基本原理3.2 检验项目和基本要求第四章BCH系列差动继电器校验方法设计4.1 校验方法4.2 BCH-1型校验实例第一章 电力系统继电保护概述1.1 电力系统继电保护1.1.1 电力系统运行状态电力系统运行状态指电力系统在不同运行条件（如负荷水平、出力配置、系统接线、故障等）下的系统与设备的工作状况。
电力系统的运行条件一般可用三组方程式描述，一组微分方程式用来描述系统元件及其控制的动态规律，两组代数方程式则分别构成电力系统正常运行的等式和不等式约束条件。
等式约束条件是有电能性质本身决定的，即系统发出的有功功率和无功功率应在任一时刻与系统中随机变化的负荷功率（包括传输损耗）相等，即0Gi Lj sP P P --∆=∑∑∑ （1.1） 0Gi Lj s Q Q Q --∆=∑∑∑ （1.2）式中Gi Gi P Q -、分别为i 个发电机或其他电源设备发出的有功和无功功率；Lj Lj P Q -、分别为j 个负荷使用的有功功率和无功功率；s s P Q ∆∆-、分别为电力系统中各种有功功率和无功功率损耗；不等式约束条件涉及供电质量和电力设备安全运行的某些参数，它们应处于安全运行的范围（上限及下限）内，例如.max.min .max .max min max K K i i i ij ij S S U U U I I f f f ≤⎫⎪≤≤⎪⎬≤⎪⎪≤≤⎭式中 .max K K S S -、分别为发电机、变压器或备用设备的功率及其上限；.max .min i i i U U U -、、分别为母线及电压及其上、下限；.max ij ij I I -、分别为输、配电线路中的电流及其上限；max min f f f -、、分别为系统频率及其上、下限。
主变差动实验报告
一、实验目的1. 理解主变差动保护的基本原理和作用。
2. 掌握主变差动保护的实验方法及步骤。
3. 分析实验数据，验证差动保护的性能。
二、实验原理主变差动保护是一种重要的继电保护装置，用于保护电力系统中的主变压器。
它的工作原理是基于差动原理，通过比较主变压器两侧的电流，当两侧电流不相等时，说明主变压器内部存在故障，此时差动保护装置会发出动作信号，切断故障电路，保护主变压器及其连接的设备。
实验中，主变差动保护采用BCH-2型差动继电器，通过测量主变压器两侧的电流，比较其差值，当差值超过整定值时，继电器动作，发出保护信号。
三、实验设备1. 主变压器：三相三绕组降压变压器，容量Se40.5MVA，电压110/22.5%kV/385/22.5%kV/11kV，接线方式：Ydd11-11，变压器额定电流：213A/608A/2130A。
2. BCH-2型差动继电器。
3. 电流互感器：带有气隙的D级铁芯互感器。
4. 实验控制箱。
5. 示波器。
6. 电源。
四、实验步骤1. 连接实验电路，确保各设备连接正确。
2. 调整电流互感器变比，使其满足实验要求。
3. 设置差动继电器整定值，包括差动线圈匝数、继电器动作电流和灵敏度。
4. 通电运行，观察差动继电器动作情况。
5. 改变主变压器两侧电流，观察差动继电器动作情况。
6. 记录实验数据，分析差动保护性能。
五、实验数据及分析1. 实验数据如下：| 差动线圈匝数（Wcd.js） | 继电器动作电流（Idz） | 灵敏度（K1m） || ----------------------- | --------------------- | -------------- || 6 | 10A | 2.1 |2. 实验过程中，当主变压器两侧电流相等时，差动继电器不动作；当主变压器两侧电流不等时，差动继电器动作，发出保护信号。
3. 分析实验数据，可知：（1）差动继电器动作电流和灵敏度满足实验要求，能够有效保护主变压器。
BCH-2差动继电器特性实验作业指导书
BCH-2差动继电器特性实验作业指导书一、实验目的熟悉差动继电器的工作原理、实际结构、基本特性，掌握执行元件和工作安匝的整定调试方法。
二、预习与思考1、BCH—2型差动继电器为何具有较强的躲开励磁涌流的能力？2、当差动继电器的差动线圈接入正弦交流时，有短路线圈和无短路线圈对BCH—2型继电器的动作安匝有何影响？当Wd"/Wdˊ值变化时对继电器的动作安匝有何影响？3、在励磁涌流时，当Wd"/Wdˊ值变化时或Wd"/Wdˊ按比例增加时，对继电器的动作安匝有何影响？三、用途与特点BCH-2型差动继电器用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中，并作为主保护。
该继电器能较好地躲过在非故障状态时所出现的暂态电流的干扰。
例如当电力变压器空载合闸，或短路切除后电压恢复时出现很大的涌磁电流，其瞬间值常达到额定电流的5-10倍; 这时差动保护不会误动作。
当发生区内(即两电流互感器间)短路时，却能迅速切除故障。
四、原理说明BCH-2型差动继电器系由执行元件电磁式继电器DL-11/0.2及一个中间快速饱和变流器组成。
中间速饱和变流器的导磁体是三柱形的铁心。
在导磁体的中间柱上置有工作（差动）绕组、平衡（I、II）绕组和短路绕组，此短路绕组与右侧柱上的短路绕组相连接。
在导磁体的左侧柱上置有二次绕组，它与执行元件相连接。
速饱和变流器的所有绕组都是制成带有抽头的，这样就可以对继电器的参数进行阶段性的调整。
当用BCH-2继电器保护电力变压器时，平衡绕组的圈数根据这样的条件来选择：即当发生穿越性短路时，所有绕组的安匝数相等。
当用继电器保护两绕组变压器时，动作电流可以在更细致的范围内进行调整，因为这时可以利用两个平衡绕组。
中间速饱和变流器及执行元件放在一个外壳中，继电器可以作成前接线或后接线（本实验装置设计为挂箱面板接线）两种形式。
用插头螺丝选择快速饱和变流器绝缘安装板上相应的插孔，即可对差动继电器动作电流、平衡电流，抑制励磁涌流进行需调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BCH-2差动继电器的校验方法
一：差动绕组、平衡绕组及短路绕组正确性检验
断开10，11端子间的连接片，使二次绕组开路，并将平衡绕组及制动绕组版面上的整定螺钉取下，差动绕组上的整定螺钉插在“20”位置，在差动绕组两端（3、8端子间）加一正玄电压，所加电压的大小，位方便起见可取200MV，即每匝绕组上的分布电压位200/20=10mv，然后用高内阻电压表检查各绕组抽头电压。
二、制动绕组与二次绕组间无互感检验
2、6接电流，9、11接电压。
制动绕组全部接入，通以10A电流，用高内阻电压表测二次绕组上的电压不应超过40mv
三执行元件动作电压、动作电流及返回电流检验
试验时应打开10、11端子间的连接片，对执行元件单独进行试验。
应特别注意，执行元件的动作电压是指执行元件启动后再用非磁性物质把舌片卡再位动作位置时的电压值。
所用电压表的内阻应不小于1000殴母/V。
动作电压应满足1.5~1.56V，动作电流满足220~230mA，返回系数为：0.7~0.85。
测量应重复三次，其离散值不大于3%，否则应检查原因。
如果试验时电源不是50HZ，应按每偏差1HZ电压值改变2%进行修正
BCH-2型测量要求：
1、额定频率50HZ，额定电流5A
2、无直流助磁时，继电器的动作安匝为60±
4安匝。
3、当用于保护三绕组电力变压器时，其动作
电流在3~12A的范围内进行调整（动作安匝
为60）。
当用于保护双绕组电力变压器或发
电机时，其动作电流可在1.5~12A的范围内
进行调整。
4、继电器的直流助磁特性§=f（K）可以用
改变短路绕组匝数的方法进行分级调整。
当
K=0.6时，短路绕组不同位置下的§值为
A- A位置§=1.6±0.13
B- B位置§=3±0.24
C- C位置§=5±0.38
D- D位置§=7±0.56
5、5倍动作电流时的可靠系数不小于1.35
2倍动作电流时的可靠系数不小于1.2
6、3倍动作电流时，继电器的多做事件
不大于0.035S。
