石英砂过滤器主要技术参数及特点分析
石英砂过滤器
石英砂过滤器1. 引言石英砂过滤器是一种常见的过滤设备，广泛应用于水处理系统中。
它通过利用石英砂的过滤作用来去除水中的杂质和悬浮物，从而提高水质和净化效果。
本文将介绍石英砂过滤器的原理、结构、工作原理以及应用领域。
2. 原理石英砂过滤器的主要原理是通过石英砂的过滤作用来分离和去除水中的固体颗粒和悬浮物。
当水通过石英砂过滤层时，较大的颗粒物会被拦截在石英砂层上，而较小的颗粒物则可以通过石英砂的间隙，实现了对水中固体颗粒的有效过滤。
3. 结构石英砂过滤器主要由滤料室、滤料、底部排水系统和上部进水系统组成。
滤料室是石英砂过滤器的主体结构，通常为圆筒形或长方形，由耐腐蚀材料制成。
滤料室的顶部设有进水口，底部设有排水口。
滤料是石英砂过滤器的核心元件，通常由多层石英砂组成。
石英砂颗粒的大小和形状可以根据需要进行调整，以达到不同的过滤效果。
底部排水系统用于收集和排除在过滤过程中拦截的固体颗粒和悬浮物。
它通常由集水器、排水管和阀门等组件组成。
上部进水系统用于将待过滤的水引入滤料室，通常由进水管和阀门等组件组成。
4. 工作原理石英砂过滤器的工作原理是通过水力作用，使待过滤的水从滤料的顶部进入滤料室，然后通过滤料层，最终从滤料室底部的排水系统排出。
当水流经过滤料层时，较大的颗粒物会被滤料颗粒拦截，从而实现对固体颗粒的过滤。
同时，滤料层的间隙也可以起到一定的过滤作用，去除较小的悬浮物和杂质。
当滤料层被固体颗粒和悬浮物堵塞时，需要进行反冲洗操作。
在反冲洗过程中，通过改变进水方向，水流的逆向冲击可以清洗滤料层，排出被拦截的固体颗粒和悬浮物。
5. 应用领域石英砂过滤器广泛应用于各种水处理系统中，包括饮用水处理、工业废水处理、游泳池水处理等。
在饮用水处理中，石英砂过滤器可以去除水中的悬浮物、杂质和微生物，提高水质，保障人体健康。
在工业废水处理中，石英砂过滤器可以有效去除废水中的悬浮物和颗粒物，净化废水，达到排放标准，保护环境。
石英砂过滤器滤速设计依据
石英砂过滤器滤速设计依据
一、概述
石英砂过滤器是一种常见的过滤设备，广泛应用于水处理、化工、电力等领域。
滤速是石英砂过滤器的重要设计参数，它决定了过滤器的处理能力和效率。
因此，合理设计石英砂过滤器的滤速至关重要。
本文将重点探讨石英砂过滤器滤速的设计依据。
二、滤速与过滤效率
滤速是石英砂过滤器单位时间内的过滤面积，而过滤效率则是石英砂过滤器对特定颗粒的去除能力。
滤速与过滤效率之间存在一定的关系。
通常情况下，随着滤速的增加，过滤效率会相应降低。
因此，在设计石英砂过滤器时，需要在滤速和过滤效率之间寻求平衡。
三、滤速与流速
滤速与流速密切相关。
在一定流量下，如果滤速过小，则会造成水流在过滤层中的停留时间过长，容易产生堵塞现象；如果滤速过大，则会造成水流在过滤层中的停留时间过短，影响过滤效果。
因此，设计石英砂过滤器时，需要充分考虑流速与滤速的匹配问题。
四、滤速与反冲洗
反冲洗是石英砂过滤器的重要环节，它能够有效地去除过滤层中的杂质，恢复过滤器的过滤性能。
但是，反冲洗过程会对石英砂颗粒产生一定的冲刷作用，可能导致石英砂颗粒流失。
因此，在考虑石英砂过滤器的滤速设计时，必须充分考虑反冲洗对石英砂颗粒的影响，避免因反冲洗造成石英砂颗粒的大量流失。
五、结论
石英砂过滤器的滤速设计需要综合考虑多个因素，包括过滤效率、流速、反冲洗等。
在实际应用中，应根据具体需求和工况条件进行合理的设计和优化，以达到最佳的过滤效果和处理能力。
同时，还应关注石英砂过滤器的维护和管理，定期检查和更换石英砂，以保证其长期稳定运行。
石英砂过滤器的设置参数
这些设置参数可以根据具体的情况进行调整和优化，以达到最佳的过滤效果和水质要求。 同时，也需要定期检查和维护过滤器，确保其正常运行和长期稳定性。
石英砂过滤器的设置参数
石英砂过滤器的设置参数可以根据具体的应用和要求而有所不同。以下是一些常见的设置 参数：
1. 砂层深度：砂层深度是指石英砂在过滤器中的厚度。一般来说，砂层深度应根据水质和 过滤要求进行调整，通常在30-60厘米之间。
2. 砂粒大小：石英砂的粒径大小对过滤效果有重要影响。通常，砂粒的大小应根据需要的 过滤效果和水质条件来选择，一般在0.3-1.2毫米之间。
石英砂过滤器的设置参数
3. 进水速率：进水速率是指单位时间内水通过过滤器的流量。具体的进水速率应根据过滤 器的尺寸、砂层深度和砂粒大小等因素进行调整，以确保过滤效果和水质要求。
4. 回洗周期：由于使用一段时间后，石英砂会积聚一定的污垢，需要进行回洗清理。回洗 周期是指清洗过滤器的时间间隔。具体的回洗周期应根据水质和过滤器的使用情况来确定。

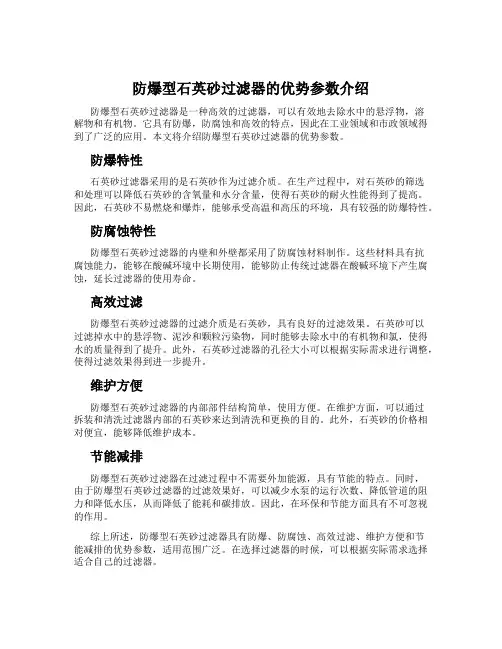

防爆型石英砂过滤器的优势参数介绍
防爆型石英砂过滤器的优势参数介绍防爆型石英砂过滤器是一种高效的过滤器，可以有效地去除水中的悬浮物，溶解物和有机物。
它具有防爆，防腐蚀和高效的特点，因此在工业领域和市政领域得到了广泛的应用。
本文将介绍防爆型石英砂过滤器的优势参数。
防爆特性石英砂过滤器采用的是石英砂作为过滤介质。
在生产过程中，对石英砂的筛选和处理可以降低石英砂的含氧量和水分含量，使得石英砂的耐火性能得到了提高。
因此，石英砂不易燃烧和爆炸，能够承受高温和高压的环境，具有较强的防爆特性。
防腐蚀特性防爆型石英砂过滤器的内壁和外壁都采用了防腐蚀材料制作。
这些材料具有抗腐蚀能力，能够在酸碱环境中长期使用，能够防止传统过滤器在酸碱环境下产生腐蚀，延长过滤器的使用寿命。
高效过滤防爆型石英砂过滤器的过滤介质是石英砂，具有良好的过滤效果。
石英砂可以过滤掉水中的悬浮物、泥沙和颗粒污染物，同时能够去除水中的有机物和氯，使得水的质量得到了提升。
此外，石英砂过滤器的孔径大小可以根据实际需求进行调整，使得过滤效果得到进一步提升。
维护方便防爆型石英砂过滤器的内部部件结构简单，使用方便。
在维护方面，可以通过拆装和清洗过滤器内部的石英砂来达到清洗和更换的目的。
此外，石英砂的价格相对便宜，能够降低维护成本。
节能减排防爆型石英砂过滤器在过滤过程中不需要外加能源，具有节能的特点。
同时，由于防爆型石英砂过滤器的过滤效果好，可以减少水泵的运行次数、降低管道的阻力和降低水压，从而降低了能耗和碳排放。
因此，在环保和节能方面具有不可忽视的作用。
综上所述，防爆型石英砂过滤器具有防爆、防腐蚀、高效过滤、维护方便和节能减排的优势参数，适用范围广泛。
在选择过滤器的时候，可以根据实际需求选择适合自己的过滤器。
石英砂锰砂过滤器
石英砂和锰砂的过滤效果不受水温、水质 变化的影响，适应性强，可广泛应用于各 种水质处理场景。
维护简便
环保材料
石英砂和锰砂的清洗和再生过程简单，设 备维护成本低，使用寿命长。
石英砂和锰砂作为天然矿物，无毒无害， 对环境友好，符合绿色环保理念。
局限性探讨
过滤精度
虽然石英砂和锰砂能有效去 除大部分杂质，但对于一些 微小的颗粒和溶解性物质， 过滤效果有限。
反冲洗再生
当过滤介质达到一定的饱 和度时，需要进行反冲洗 再生，恢复过滤介质的过 滤性能。
应用领域
工业水处理
用于工业冷却水、锅炉用 水的处理，提高水质，防 止结垢和腐蚀。
商业水处理
应用于游泳池、公共澡堂 、宾馆等商业场所的水处 理，提供洁净的用水环境 。
家庭水处理
用于家庭饮用水、洗澡水 的处理，提高生活用水的 质量。
石英砂锰砂过滤器
目 录
• 石英砂锰砂过滤器概述 • 石英砂锰砂过滤器的设计与构造 • 石英砂锰砂过滤器的性能参数 • 石英砂锰砂过滤器的安装与使用 • 石英砂锰砂过滤器的优势与局限性
01
CATALOGUE
石英砂锰砂过滤器概述
定义与特点
定义
石英砂锰砂过滤器是一种水处理 设备，通过物理过滤原理去除水 中的杂质和有害物质。
使用注意事项
开启前检查
在使用前，检查过滤器 各部件是否正常，无泄
漏现象。
定期更换滤料
根据使用情况，定期更 换石英砂和锰砂滤料，
保证过滤效果。
避免剧烈震动
避免过滤器受到剧烈震 动，以免影响其正常工
作。
注意电源安全
定期检查电源线是否破 损，确保用电安全。
维护与保养
01
石英砂过滤器原理及结构特点
石英砂过滤器原理及结构特点公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工作原理石英砂过滤器可有效地去除水中较大颗粒悬浮物和胶体等，使出水的浊度小于1mg/l，保证后续反渗透等设备的正常运行。
原水在管道内加入絮凝剂，絮凝剂在水中发生离子水解和聚合过程，水中胶体粒子对水解及聚集的各种产物进行强烈的吸附，使粒子表面电荷和扩散厚度同时降低，因而粒子间相互排斥能降低，相互接近而凝聚，水解产生的聚合物被两个以上的胶体吸附后，在粒子间产生架桥联接，逐步形成较大的絮凝体，经过石英砂过滤器时，为砂滤料载留。
石英砂过滤器的吸附是一种物理吸附，按滤料的填装方式大体可分为松散区(粗砂)、紧密区(细砂)，悬浮物质在松散区通过流动接触产生接触凝聚作用，所以该区域截留较大颗粒的悬浮物质，在紧密区主要是惯性碰撞及悬浮颗粒间的吸附作用，所以该区域是截留较小颗粒的悬浮物质。
当石英砂过滤器因截留过量的机械杂质而影响其正常工作，则可用反冲洗的方法来进行清洗。
利用逆向进水，同时通入压缩空气，进行气水混合擦洗，使过滤器内砂滤层松动，可使粘附于石英砂表面的截留物剥离并被反冲水流带走，有利于排除滤层中的沉渣、悬浮物等，并防止滤料板结，使其充分恢复截污能力，从而达到清洗的目的。
反洗以进出口压差参数设置来控制反冲洗周期，经验得知一般为一天，具体须视原水浊度而定。
石英砂过滤器结构特点石英砂过滤器是带上下椭圆封头的圆柱形钢结构，过滤器材质为Q235―B或304不锈钢，内衬硫化橡胶防腐或环氧防腐，内部在进水口设有布水器，下部设有集水装置，集水装置上填装1400mm的石英砂。
成套设备的本体外部装置有各种控制阀门和流量计、压力表。
机械过滤器所填填料包括精制石英砂。
石英砂过滤器（砂滤罐）的介绍及其应用
⽯英砂过滤器（砂滤罐）的介绍及其应⽤⽯英砂过滤器（砂滤罐）⽤于去除⽔和废⽔中的悬浮固体和浊度。
我们杭州希政净化以低成本，可靠和⾼效的⽅式提供⽯英砂过滤器⽤于⽔处理的预处理领域。
我们独特的压⼒砂过滤器设计可确保最⼤限度地利⽤表⾯积，减少滤床上的压降，并有效去除杂质。
⼯作原理：原⽔通过压⼒砂过滤器，过滤介质（细⽯英砂）⽀撑在逐渐变⼤的砾⽯和鹅卵⽯床上。
在过滤循环期间，滤床将污垢和悬浮颗粒保留在⽔中并积聚在滤床内。
可以从过滤器的出⼝收集清⽔。
简单的设计最⼤化了可靠性和效率过滤等级⾼达20-40微⽶标准有效的⽯英砂介质。
容器上的压降低可提供FRP，MSRL，MSEP和SS容器。
提供⼿动，半⾃动和⾃动功能预组装结构可最⼤限度地缩短启动时间和安装成本结构钢腿为船舶提供刚性⽀撑以确保安全可⽤于⾼流量压⼒容器的空⽓冲刷。
经过验证的内部分配和收集系统设计。
优点：⾼效浊度和TSS去除过滤效率⾼达5.0 ppm悬浮颗粒易于操作和维护适⽤范围⼴泛经济的⽣产和设计⽅式低能耗要求可以适应流量的季节性波动饮⽤⽔处理浊度和总悬浮固体去除除铁锰去除氟化物去除砷去除预处理逆转渗透植物海⽔淡化⼚的预处理河⽔处理浊度和总悬浮固体去除地下⽔处理浊度和总悬浮固体去除除铁锰去除氟化物去除砷去除污⽔处理⼚浊度和总悬浮固体去除化粪池扩张游泳池过滤浊度和总悬浮固体去除冷却塔和⼯艺⽔处理浊度和总悬浮固体去除侧流过滤器全流过滤器补⽔过滤器。
石英砂活性炭过滤器设计常用参数
石英砂活性炭过滤器设计常用参数石英砂活性炭过滤器是一种常用的水处理设备，被广泛应用于工业、民用领域。
它通过使用石英砂和活性炭材料，能够有效去除水中的悬浮固体、有机物和一些重金属离子，提高水的质量。
下面将介绍石英砂活性炭过滤器的常用参数。
1.设计流量设计流量是指过滤器处理水的能力，单位一般为每小时（m³/h）或每天（m³/d）。
根据实际使用需求，可以根据水的日均使用量和需要处理的水质量来确定设计流量。
2.过滤面积过滤面积是指过滤器内部用于过滤水的表面积。
过滤面积的大小直接影响到过滤器的处理能力。
通常情况下，过滤面积与设计流量成正比，可以根据设计流量来确定过滤器的尺寸。
3.过滤器尺寸过滤器尺寸是指过滤器的外部尺寸，包括长度、宽度和高度。
过滤器尺寸的选择需要考虑到使用场所的空间限制以及过滤器的处理能力。
通常情况下，过滤器的长度和宽度可以根据设计流量和过滤面积来确定，而高度则根据实际空间来决定。
4.滤料层厚度滤料层厚度是指过滤器内部石英砂和活性炭的堆积层厚度。
滤料层厚度的选择需要根据水的污染程度和需要去除的物质来确定。
一般情况下，石英砂和活性炭的厚度比例为3:1，可以根据实际情况进行调整。
5.滤料粒径滤料粒径是指石英砂和活性炭颗粒的大小。
滤料粒径的选择需要综合考虑水的悬浮物和污染物的大小。
通常情况下，石英砂的粒径选择在0.5-1.2mm之间，活性炭的粒径选择在3-10mm之间。
6.过滤速度过滤速度是指水在过滤器中通过滤料的速度，一般以米/小时（m/h）来表示。
过滤速度的选择需要根据滤料的类型和水的污染程度来确定。
过滤速度过大会导致滤料颗粒杂质被带走，效果下降；过滤速度过小则会降低过滤器的处理能力，增加运行成本。
7.回洗方式8.运行压力运行压力是指过滤器在正常运行时所需的压力。
运行压力的选择需要根据过滤器的设计和实际使用条件来确定。
压力过高会造成设备损坏，压力过低则会降低过滤效果。
总之，石英砂活性炭过滤器设计常用参数有设计流量、过滤面积、过滤器尺寸、滤料层厚度、滤料粒径、过滤速度、回洗方式和运行压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石英砂过滤器主要技术参数及特点分析
石英砂过滤器(简称砂滤器)是顾名思义就是填料为石英砂
的过滤器，石英砂过滤器一般作为纯水设备以及矿泉水设备的预处理，他主要是通过滤料对泥沙，胶体，金属离子以及有机物进行截留，吸附。
在净化水处理和污水处理常用，因为其无污染，价格低廉，运行成本低，所以应用比较广泛，常见的过滤器有不锈钢304材质，碳钢材质，一般内部采用环氧或衬胶防腐处理，布水系统上布水常见有喇叭口布水，吊篮布水，下布水有平板布水，穹形板布水，不锈钢管式布水，布水帽有ABS蘑菇头和不锈钢圆柱形绕丝水帽布水，因为要考虑到石英砂过滤器的反洗，所以一般布水器的通量通常为运行流量的三倍左右。
石英砂过滤器的主要特点
石英砂过滤器设备结构简单、运行反洗比较方便，主要是通过调节4个阀门，使水的方向改变，运行时是上进下出，反洗的是下进上出，再通过排污阀将反洗的污水排出，然后通过正洗，直至出水清澈干净为止,装填石英砂应注意：截污层石英砂规格0.5-1.0mm，高度为700mm以上，下有2层的承托层，分别是1-2mm 装填高在150-200mm，2-3mm装填高在150-200mm。
未经处理的水，其截污能力0.5-1.0Kg/m3，经过石灰处理的水，其截污能
力为1.5-2.0 Kg/m3，对于经过混凝处理的水，其截污能力为2.5-3.0 Kg/m3。
石英砂过滤器和其他设备比较
石英砂相对活性炭，他具有截污能力强，特别是对泥沙等细小颗粒物除出率较高，并且价格低廉，市场上一吨石英砂在500元左右，而一吨活性炭则需要8000元左右
石英砂过滤器相对纤维球过滤器，他主要表现在石英砂操作方便，只需要反洗，正洗即可，而纤维球过滤器除反洗和正洗外，还需要搅拌电机搅拌，操作难度比较高。
并且石英砂反洗比较容易，而纤维球容易结块，不易反洗。
纤维球再生需要搅拌，增加了电能的损耗，提高了运行成本，并且纤维球价格比较昂贵，每公斤平均价格再50元左右。
石英砂过滤器技术参数：
1、设计滤速：8-12米/小时当水头损失在5米左右，需要进行反洗再生(一般通过读进出水口压差在0.005MP)。
2、反清洗强度：10-15L/秒•平方米。
3、冲洗历时：5-7分钟
4、进水水压：≥0.04Mpa 反冲洗进水水压：≥0.15Mpa
5、膨胀率为25%-50%。
