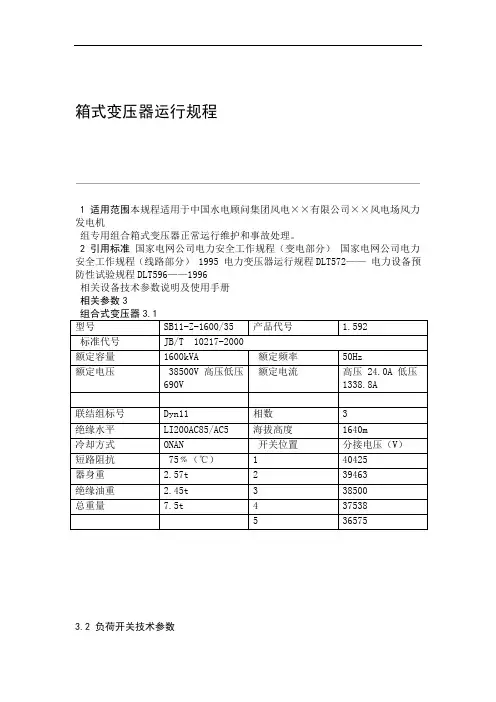

箱式变压器运行规程

箱式变压器运行规程

1 适用范围

本规程适用于中国水电顾问集团风电××有限公司××风电场风力发电机组专用组合箱式变压器正常运行维护和事故处理。

2 引用标准

国家电网公司电力安全工作规程（变电部分）

国家电网公司电力安全工作规程（线路部分）

DLT572——1995 电力变压器运行规程

DLT596——1996 电力设备预防性试验规程

相关设备技术参数说明及使用手册

3 相关参数

3.4 三相组合式过电保护器技术参数

3.5 熔断器技术参数

3.6 低压断路器技术参数

4 运行前检查和试验

4.1核对变压器铭牌数据、开关分接位置和变压器接线是否和电网匹配。

4.2检查箱变外观是否良好，是否有渗漏油现象，高、低压开关室门锁是否完好，有无锈蚀、磕碰和破损现象；检查低压开关室内的元件二次接线是否松动。

4.3上述检查完毕后，箱变须按GB50150-1990《电气装置安装工程电气设备交接试验标准》进行安装前试验。通过上述交接试验即可投入运行。

5 运行规定

5.1投入运行

5.1.1箱变应可靠接地。高低压开关室内均有接地螺栓。

5.1.2箱变投入运行前，必须先操作压力释放阀将油箱内部可能存在的压力释放掉。

5.1.3压力释放阀的操作应在压力表处于正压的情况下进行，否则会使油箱呈负压而吸入潮气。

5.1.4在运行过程中，切换负荷开关必须由持有高压操作证书的电工使用专用操作杆按《高压操作规定》进行操作。

5.1.5当有异常情况发生时，可通过检查油位、温度、取油样等进行判断。

5.2箱变允许运行方式

5.2.1 额定运行

5.2.1.1 在规定的冷却条件下，可按铭牌规范运行。

5.2.1.2箱变运行中的允许温度应按油面温度来检查，油面温升值应不超过标准中规定的数值。

5.2.1.3箱变的输入电压可以比额定值较高，但一般不超过额定值的5‰。

5.2.2 过负荷运行

5.2.2.1箱变可以在正常过负荷和事故过负荷的情况下运行，正常过负荷可

以经常使用，其允许值根据变压器的负荷曲线，冷却介质的温度以及过负荷前变压器所带的负荷来确定，事故过负荷只允许在事故情况下（例如：运行中的若干台变压器中有一台损坏，又无备用变压器可以按事故过负荷运行）使用。

5.2.2.2 变压器事故过负荷的允许值可参考下表。

5.2.2.3在负荷率未知等情况下过负荷倍数和持续时间由下表确定。

5.3 负荷开关的操作

5.3.1负荷开关能在正常回路条件下开断、关合负荷电流，但不能用来切换故障电流，开断电流不能超过开关的额定值。

5.3.2负荷开关其带电操作的寿命不低于：100﹪额定电流20次；50﹪额定电流30次；25﹪额定电流100次。

5.3.3在进行负荷开关操作时先断开负载，使之在空载情况下切换，以防止变压器油变劣。

5.3.4负荷开关操作必须用专用的绝缘操作杆按开关的分、合指示位置进行操作，以确保人身安全。

5.3.5在操作过程中，如出现滞碍现象时，应停止操作，检查解决后，方可重新操作。

6 箱变的维护和保养

在维修变压器之前必须断电，严禁在带电的箱体上进行维修。

6.1 套管

套管应保持干净，定期将绝缘子擦干净，仔细检查套管有无碎裂，如果有必须及时更换。

6.2 端子

检查接线端子紧固程度，如发现松弛，必须用扳手缓慢地紧固以保持接触良好。

6.3 法兰连接

必须检查密封垫压紧程度，如发现松弛则应用扭矩扳手将法兰的螺母再紧固一次，紧固时力求均匀。

6.4 高低压开关室

定期检查箱变高、低压开关室内部的所有操作部件。检查所有的表计和附件，是否能正常工作。应及时修理或更换被损坏或有故障的部件。

6.5 变压器油

正常运行条件下，不需要作油样试验。如发现潮气侵入现象（如绝缘子破碎等）则必须从放油阀处取油样进行测试。

6.6 放油和注油

若油位指示低于警示油位线，应对箱变进行注油。注油前必须先操作压力释放阀，释放油箱内可能存在的压力，打开高压室内的注油塞子，注入相同牌号的变压器油，注油完毕后，将注油塞旋紧。放油和取油样只需打开放油阀。在注油和放油过程中，应特别小心，避免夹带气泡。箱变在注油后至再送电之前的时间间隔应超过24小时，以保证油中的气泡逸出并在送电前排出油箱外。

6.7箱变漏油处理

6.7.1断开箱变低压侧开关；

6.7.2断开箱变负荷开关；

6.7.3断开箱变高压侧进线隔离刀闸；

6.7.4在箱变高压侧挂短路接地线一组；

6.7.5用油泵在高压室内注油口处抽油，直到漏油点油位以下；

6.7.6对漏油部位进行处理；

6.7.7处理完毕后，检查漏点处确无漏油现象；

6.7.8在注油口处注入同型号的变压器油，直到油位表指示正常；

6.7.9工作完毕后，检查工器具无遗漏在箱变内；

6.7.10箱变静止24小时后，在放气口处进行放气，确保油箱内无气体；

6.7.11检查压力表和油位表在正常范围内；

6.7.12将箱变恢复正常运行。

.
