用电负荷计算

小龙潭矿务局五期扩建工程第二批搬迁安置房工程

（二标段）

一、工程概况：

本工程为小龙潭务局五期扩建第二批搬迁工程移民安置点住宅二标段工程土建、电气、给排水工程。

包括的栋号如下：

二、施工过程中的大型机械

1、塔吊：施工现场垂直运输采用4台5613塔吊。

2、井架：施工现场垂直运输采用1台SS-100/100-30井架。

基础施工用电总负荷：

基础施工采用5台打桩机，每台桩基功率为130KW，合计功率为650KW，设3台柴油发电机，2台300KW，1台160KW。（由于闪光对焊用电量大，钢筋闪光对焊在晚上进行，避开白天打桩时用电高峰）

三、施工设备用电负荷一览表

四、用电量计算：

基础下部用电负荷：kx=0.85、tgφ=1.22

Pj= kx·∑pe=0.85×680=578KW

Qj= Pj·tg=578×1.22=705.16KW

Sj=√PJ２+QJ２=√578２+705.16２=911.78KVA

Lj= Sj/Ue√3=911.78÷0.38÷√3=1385.31A

基础上部用电负荷：kx=0.6、tgφ=1.22

Pj= kx·∑pe=0.6×537=322.2KW

Qj= Pj·tg=322.2×1.22=393.08KW

Sj=√PJ２+QJ２=√322.2２+393.08２=508.26KVA

Lj= Sj/Ue√3=508.26÷0.38÷√3=772.22A

上报单位：

日期：2011年12月30日

施工用电负荷计算

施工用电负荷计算建筑施工现场用电负荷计算时，应考虑：建筑工程及设备安装工程的工作量及施工进度；各阶段投入的用电设备需要的数量；要有充分的预计，用电设备的施工现场的布置情况合理电源的远近；施工现场大大小小的用电设备的容量进行统计。在这些已经掌握的情况下，就可以计算了。通过对施工用电设备的总负荷计算，依据计算的结果选择变压器的容量及相适应电气配件；对分路电流的计算，确定线路导线的规格、型号；通过对各用电设备组的电流计算，确定分配电箱电源开关的容量及熔断丝的规格、电源线的型号、规格。对高压用电的施工现场一般用电量较大，在计算它的总用电量时，可以把各用电设备进行分类、分组进行计算，然后相加。 1、在计算施工现场诸多的用电设备时，对各类施工机械的运行、工作特点都要充分考虑进去：（1）有许多用电设备不可能同时运行，如卷扬机、电焊机等；（2）各用电设备不可能同时满载运行，如塔式起重机它不可能同时起吊相同重量的物品；（3）施工机械的种类不同、其运行的特点也不相同，施工现场为高层建筑提供水源的水泵一般就要连续运转，而龙门架与井架却是反复短时间停停开开；（4）各用电设备在运行过程中，都不同程度存在功率的损耗致使设备效率下降；（5）现场配电线路，在输送功率同时也会产生线路功率的损耗，线路越长损耗越大。对线路功率一事不应忽视。目前符合计算方法常采用需要系数法和二项式法，当不管采用哪种计算方法都需使用在实际中早已测定的有关系数。 2、一般说进行负荷计算时，首先绘制供电系统图，然后按程序进行计算。（1）单台用电设备：长期运转的用电设备，设备容量就是计算负荷，但对每台电动机及其它需计及效率的单台用电设备的计算负荷为： Pj1=Pe/η（2-1）式中P —用电设备的有功计算负荷（KW）； j1 Pe—用电设备的设备容量；

小区用电负荷计算

小区用电负荷计算 1. 小区负荷计算（估算）按《民用建筑电气设计规范》3.4.2.1.“在方案设计阶段可采用单位指标法；在初步设计阶段，宜采用需要系数法。” 应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即： Pjs=∑Pei×Ni(kW) 式中Pei——单位用电指标KW/户。 Ni——户数应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。 PM=Pjs×η(式中η——同时系数，不同的住户η值不同) 我们建设的小区总户数为17000户，每户最大的用电负荷为6KW/户考虑，所以：Pjs=∑Pei×Ni=6 kW/户×17000户=102000(kW) 小区实际最大负荷PM=Pjs×η=102000(kW)×0.4＝40800(kW)。（η取0.4，η值越大，配电成本越高，电业局越高兴，建议当η取0.2时PM=20400（KW）或每户用电负荷按3KW/户考虑，PM=20400（KW）） 2. 选择配变容量 S＝P∑÷cosφ(kVA) cosφ一般取值为0.8～0.9。 S＝P∑÷0.85=20400÷0.85=24000(kVA)，变压器总容量为24000(kVA)，按此选择变压器。 3. 今年开发用地负荷计算（估算）今年开发用地：职工安置用地66267㎡+补偿用地33133㎡=99400㎡（公司总共开发用地780716㎡，总户数17000户，容积率按1.7计算，平均每户面积为78.0716㎡）所以今年开发建设的建筑面积约为：99400㎡×1.7=168980㎡户数为：168980㎡÷78.0716㎡/户=2164（户） Pjs=∑Pei×Ni=6 kW/户×2164户=12984(kW) 今年开发用地最大负荷PM=Pjs×η=12984(kW)×0.4＝5193.6(kW) S＝P∑÷0.85=5193.6÷0.85=6110.12(kVA)，变压器总容量为6110.12(kVA)，按此选择变压器。

施工现场临时用电负荷计算方案

施工现场用电组织方案一、工程概况西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。二、配电线路现根据TN-S配电系统，三级配电，两级保护的原则，采用三相五线制的供电方式，由总配电箱引出主干线，沿线设分配电箱，分配电箱内分设动力、照明线路，施工机械一箱一闸一漏一锁。采用了保护接零，统一接地，做到用电安全。 1、若干分配电箱：分配电箱下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30 米，开关箱与其控制的固定式用电设备的水平距离不应超过 3米。动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分别配电；动力开关箱与照明开关箱必须分设。

2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设N线断子板和PE线端子板。PE线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。

施工临时用电施工方案(附计算试)

项目临时用电专项施工方案编制人: 职务(职称): 审核人: 职务(职称): 批准人:职务(职称): 技术负责人建设工程有限公司二0一五年一月

专项施工方案审批表

目录一、临时用电工程概况二、编制依据三、编制说明四、主要用电设备表及负荷计算五、安全用电技术措施六、施工现场预防发生电气火灾的措施七、临时用电管理制度八、临时用电施工技术交底九、临电施工过程中检查与施工用电安全技术档案十、应急救援预案十一、附：系统图和临时用电平面分布图

一、临时用电工程概况：本项目为教师公寓和学生公寓楼工程，位于。项目由7#、8#、9#楼三栋大楼构成：其中7#、8#楼为学生公寓，9#楼为教师公寓楼，三栋公寓均为地上六层，建筑总高度为23.957米，总建筑面积为34453.29m2。由总配电室引出线路电源供施工现场用电。二、编制依据（1）施工用电设备表（2）《施工现场临时用电安全技术规范》46-2005 （3）《建筑安全检查标准》59-2011 （4）《建设工程施工现场供电安全规范》50194-2014 （5）新都区新都一中（迁建）项目施工组织设计（6）成都市建设工程安全文明施工手册（7）《建筑施工手册》三、编制说明： 1、施工现场用电采用三相五线制，—S系统。配电室内三相四线制转换成三相五线制—S系统时，保护零线应由第一级漏电开关电源侧的工作零线处引出，引出后工作零线与保护零线分别设置接线铜排。施工现场工作零线用淡蓝色线，保护零线用黄绿双色塑料绝缘铜芯导线，不准使用金属裸露线。 2、总配电房配电屏内装设有功、无功电度表，并分路装设电流、电压表。电流表与计费电度表采用两组电流互感器。一级配电屏装设电流、电压表和装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号，并标明用途标记。配电室地面为砼面。一级配电室的门向外开，并配锁，门上有明显的警告标志，门口处设置干粉灭火器和沙箱。配电室引出电缆处的孔洞需用防火胶泥封堵。 3、总变压配电房引至施工现场一级配电室的电缆线路沿东围墙下采用铝芯电缆直接埋地敷设, 埋深≥0.7米,在电线保护管铺设普通土夯填，然后

计算家庭用电负荷

计算家庭用电负荷随着经济发展，人们的生活水平提高，家庭用电负荷不断增加，特别是大功率家用电器的使用，提出了如何计算家庭用电负荷问题。 70年代末以前设计的住宅楼，按每平方米建筑面积2瓦标准设计供电设施，主要用于照明。两居室用户的用电量不超过110瓦，三居室用户不超过140瓦。80年代，按每平方米建筑面积10瓦标准设计供电设施，两居室用户的用电量不超过550瓦，三居室用户不超过700瓦。90年代，按每平方米建筑面积25瓦标准设计供电设施，两居室用户的用电量不超过1400瓦，三居室用户不超过1700瓦。现行国家标准规定，一般两居室住宅用电负荷为4000瓦，相应的电能表规格为10(40)安，进户铜导线截面不应小于10毫米2，空调用电、照明与插座、厨房和卫生间的电源插座应该分别设置独立的回路。除了空调电源插座外，其他电源插座应加装漏电保护器，卫生间应作局部等电位连接。由上可知，住宅楼按照所建年代不同，供电容量也不同。目前，由于住户的用电容量不断增加，因此，加重了早先修建的住宅搂人户导线、开关电器的负担，熔丝容易超载烧断，或者自动空气开关经常跳闸断电。加之个别用户不遵守用电规则，用铜导线或铁丝代替熔丝，造成了导线过热，绝缘损坏，发生短路，很容易引发火灾。考虑到近期和远期用电发展，每户的用电量应按最有可能同时使用的电器最大功率总和计算，所用家用电器的说明书上都标有最大功率，可以根据其标注的最大功率，计算出总用电量。目前市场上的大功率家用电器，大致分为电阻性和电感性两大类。电阻性负载的家用电器以纯电阻为负载参数，电流通过时会转换成光能、热能，如白炽灯、电水壶、电炒锅、电饭煲、

施工临时用电负荷计算

拟投入本项目的主要施工设备表序号设备名称型号规格数量额定功率（kw ）合计用于施工部位 1 潜水泵 JQB15-6 80 2.2 基坑降水 2 塔吊 TC5013 12 40.1 垂直运输 3 塔吊 TC5613 5 50 4 施工电梯 Sc200/200 17 38 垂直运输 5 物料提升机 SZ150--1 3 10 垂直运输 6 混凝土输送泵 HTB-80 10 112 地下室砼浇筑 7 打夯机 HZD250 14 4 基坑回填 8 对焊机 GQH32 10 100 钢筋焊接 9 钢筋调直机 GT6-14 10 2.5 钢筋调直 10 钢筋弯曲机 WJ40-1 10 3 钢筋弯曲 11 钢筋切断机 QJ40A 1 0 4 钢筋切断 12 直螺纹套丝机 GYL-40 5 4 钢筋套丝 1木工机械 1 15 模板制施工设备型号改变（功率改变）另计

3.2负荷计算: 3.2.1 砼搅拌设备类此类设备由于工程工序所需，16台混凝土输送泵，平板振动器及插入式振动器按同时使用考虑。 3.2.1.1HTB-80混凝土输送泵单机功率112KW 共计10台查表可得K X =0.8 cosφ=0.8 tgθ=0.75 PjS=Kx.Pe=112×0.8=89.6 KW QjS=PjS.tgθ=89.6×0.75=67.2 Kvar IjS=Pjs/√3.Ue.cosφ=170.2 A 3.2.1.2PZ-50平板振动器单机功率1.5KW 共计4台查表可得K X =0.8 cosφ=0.8 tgθ=0.75 PjS=Kx.Pe=0.8×1.5=1.2 KW Qjs=Pjs.tgθ=1.2×0.75=0.9 Kvar Ijs=Pjs/√3.Ue.cosφ=2.3 A 3.2.1.3 Zx-50插入式振动器单机功率1.1KW 共计21台查表可得K X =0.8 cosφ=0.8 tgθ=0.75 Pjs=Kx.Pe=0.8×1.1=0.88 KW Qjs=Pjs.tgθ=0.88×0.75=0.66 Kvar Ijs=Pjs/√3.Ue.cosφ=1.7 A 3.2.1.4砼搅拌设备类技术参数合计： Pjs=89.6×10+1.2×4+0.88×21=919.28 KW Qjs=67.2×10+0.9×4+0.66×21=689.46 Kvar IjS= Sjs/√3.Ue=1149.1/1.732×0.38=1745.93 A 3.2.2 钢筋加工类 3.2.2.1钢筋弯曲机单机功率Pe=3 KW 共计10台查表可得K X =0.7 cosφ=0.7 tgθ=1.02

用电负荷计算参数

导线必须能承受负载电流长时间通过所引起的温升三相五线制线路上的电流按下式计算 I线=（K*P）/（1.732U线cosφ）二相制线路上的电流按下式计算 I线= P/（U线cosφ）式中I线-电流值（A） K-需要系数查《建筑电气规范GB50055》 P-总容量 U线-电压 cosφ-功率因数 Pjs = K∑(Kd1Pe1+…KdnPen) Qjs = K∑(Kd1tanфPe1+…KdntanфPen) 对于单一设备组： Pjs =K*P总 Qjs＝Pjs*tgφ Sjs = 2 2 js js Q P Ijs = Sjs／3U 对于有多个不同设备的设备组：Pjs 1=K1*Pe1 Pjs 2=K2*Pe2 …….. Pjs n=K n*P总n

Qjs1＝Pjs1*tgφ1 Qjs2＝Pjs2*tgφ2 ……. Qjsn＝Pjsn*tgφn 得： Pjs总＝Ksp*(Pjs 1+ Pjs 2+……+ Pjs n) Qjs总=Kps*(Qjs 1+ Qjs 2+……+ Qjs n) Sjs 总 Ijs总 = Sjs总／3U Pjs ——计算有功功率 Qjs ——计算无功功率 Sjs ——计算是在功率 Kd、K ——需用系数查《建筑电气规范GB50055》 K∑——同时系数查《建筑电气规范GB50055》 Ksp ——有功同时系数查《建筑电气规范GB50055》 Kps ——有功同时系数查《建筑电气规范GB50055》 Pe ——用电设备额定功率 Ijs ——计算电流，根据此值选择电缆截面 tanф——功率因数正切值（K-用电设备组的需要系数，是用电设备组在最大负荷时需要的有功功率与其设备容量的比值，K=Pjs/ P总；Ks-用电设备组的同时系数，

施工组织设计临时用电负荷计算实例

工程现场临时用电负荷计算实例一、用电负荷计算：现场用电设备： 1、卷扬机3台（7.5KW）22.5KW 2、砂浆机3台（3KW）9KW 3、加压泵1台（5.5KW） 5.5KW 4、介木机4台（3KW）12KW 5、振动器3台（1.1KW） 3.3KW 6、电焊机1台（25.5KW）25.5KW 7、镝灯4支（3.5KW）14KW 8、碘钨灯10支（1KW）10KW 9、其他用电10（KW）10KW 10、生活用电10（KW）10KW 施工现场用电设备的kx、cos、tg 1、卷扬机kx=0.3 cosφ=0.7 tgφ=1.02 2、砂浆机kx=0.7 cosφ=0.68 tgφ=0.62 3、加压泵kx=0.5 cosφ=0.8 tgφ=0.75 4、介木机kx=0.7 cosφ=0.75 tgφ=0.88 5、振动器kx=0.65 cosφ=0.65 tgφ=1.17 6、电焊机kx=0.45 cosφ=0.87 tgφ=0.57 7、镝灯kx=1 8、碘钨灯kx=1 9、其他用电kx=1 10、生活用电kx=1 有功荷载计算： 1、卷扬机Pj1=Pj×kx=22.5kw×0.3=6.75kw 2、砂浆机Pj2=Pj×kx=9kw×0.7=6.3kw 3、加压泵Pj3=Pj×kx=5.5kw×0.5=2.75kw 4、介木机Pj4=Pj×kx=12kw×0.7=8.4kw 5、振动器Pj5=Pj×kx=3.3kw×0.65=2.15kw 6、电焊机Pj6=Pj×kx=25.5kw×0.45=11.48kw 7、镝灯Pj7=Pj×kx=14kw×1=14kw 8、碘钨灯Pj8=Pj×kx=10kw×1=10kw 9、其他用电Pj9=Pj×kx=10kw×1=10kw

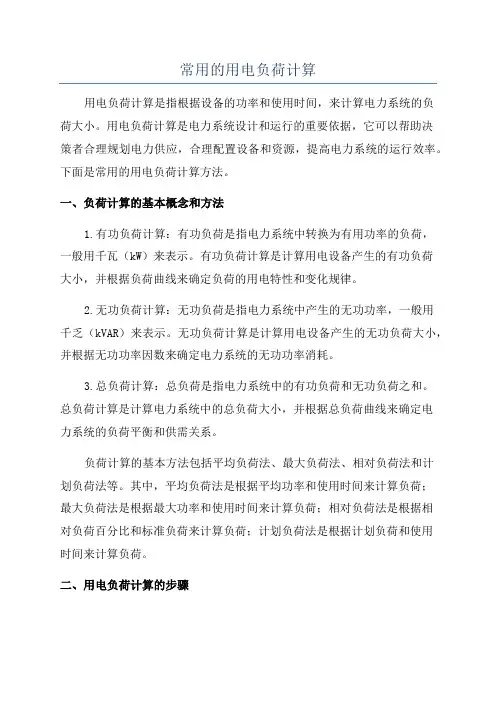

常用的用电负荷计算

第二章负荷计算第一节负荷分级与供电要求一、负荷 1．负荷负荷又称负载，指发电机或变电所供给用户的电力。其衡量标准为电气设备（发电机、变压器和线路）中通过的功率或电流，而不是指它们的阻抗。 2．满负荷满负荷又叫满载，指负荷恰好达到电气设备铭牌所规定的数值。 3．最大负荷最大负荷有时又称尖峰负荷，指系统或设备在一段时间内用电最大负荷值。 4．最小负荷又称低谷负荷，指系统或设备在一段时间内用电最小负荷值。二、负荷的分类 1．按负荷特征分类（1）连续工作制负荷。（2）短时工作制负荷。（3）重复短时工作制负荷。 2．按供电对象分类（1）照明负荷。（2）民用建筑照明。（3）通讯及数据处理设备负荷。三、负荷分级电力负荷应根据供电可靠性及中断供电在政治、经济上所造成的损失或影响的程度，分为一级负荷、二级负荷、三级负荷。 1．一级负荷属下列情况者均为一级负荷：

（1）中断供电将造成人身伤亡者。（2）中断供电将造成重大政治影响者。（3）中断供电将造成重大经济损失者。（4）中断供电将造成公共场所秩序严重混乱者。对于某些特等建筑，如重要的交通枢纽、重要的通讯枢纽、国宾馆、国家级及承担重大国事活动的大量人员集中的公共场所等的一级负荷为特别重要负荷。中断供电将影响实时处理计算机及计算机网络正常工作或中断供电后将发生爆炸、火灾以及严重中毒的一级负荷亦为特别重要负荷。 2．二级负荷属下列情况者均为二级负荷：（1）中断供电将造成较大政治影响者。（2）中断供电将造成较大经济损失者。（3）中断供电将造成公共场所秩序混乱者。 3．三级负荷不属于一级和二级的电力负荷。四、供电要求 1．一级负荷的供电要求（1）应由两个独立电源供电，当一个电源发生故障时，另一个电源应不致同时受到损坏。一级负荷容量较大或有高压电气设备时，应采用两路高压电源。如一级负荷容量不大时，应优先采用从电力系统或临近单位取得第二低压电源，亦可采用应急发电机组，如一级负荷仅为照明或电话站负荷时，宜采用畜电池组作为备用电源。供给一级负荷的两个电源应在最末一级配电盘（箱）处切换。（2）一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。为保证特别重要负荷的供电，严禁将其他负荷接入应急供电系统。（3）常用的应急电源有下列几种： 1）独立于正常电源的发电机组。 2）供电网络中有效地独立于正常电源的专门馈电线路。 3）畜电池。（4）根据允许的中断时间可分别选择下列应急电源：

电气设计中负荷计算方法选择

电气设计中负荷计算方法选择电力负荷计算方法包括:利用系数法、单位产品耗电量法、需要系数法、二项式系数法。我国一般使用需要系数法和二项式系数法，前者适用于确定全厂计算负荷、车间变电所计算负荷及负荷较稳定的干线计算负荷;后者用于负荷波动较大的干线或支线。在实际设计和实践中.电力负荷计算的有关计算系数和特征参数的选择都会影响电负荷计算结果，使其偏大、偏高。电力负荷的正确计算非常重要，它是正确选择供电系统中导线、开关电器及变压器等的基础，也是保障供电系统安全可靠运行必不可少的重要一环。在方案设计与初步设计时，其电力负荷计算过小或过大，都会引起严重的后果。如果电力负荷计算过小，就会引起供电线路过热，加速其绝缘的老化;同时，还会过多损耗能量，引起电气线路走火，引发重大事故。而电力负荷计算过大，将会引起变压器容量过剩，以及供电线路截面过大，相应的保护整定值就会定得过高，从而降低了电气设备保护的灵敏度;与此同时，电力负荷计算过大还增加了投资，降低了工程的经济性。一般说来，当电力负荷值大于实际使用负荷的10%时，变压器容量要增加11%一12%，电线电缆等有色金属的消耗量也要增加巧%一20%，同时还会增加变压器无功功率所造成的有功电力损耗。由此可见，电力负荷计算在供电设计中，特别是在确定变压器容量时所占据的重要位置。故正确地选择计算负荷方法与特征参数，对电气设计具有特别重要的意义。电力负荷计算方法概述电力负荷的变化是受多种因素制约的，难以用简单的计算公式来表示。在实际的工程计算工作中，通常采用的方法有需要系数法、利用系数法、二项式系数法、单位产品耗电量法等进行工业企业供电设计中的电力负荷计算。 1.利用系数法以平均负荷为基础，利用概率论分析出最大负荷与平均负荷的关系。 2.单位产品耗电量法在初步设计阶段对供电方案作比较时，可根据车间的单位产品耗电定额，产品的年产量和年工作小时数来估算。 3.二项系数法考虑用电设备数量和大容量设备对计算负荷的影响的经验公式。由于在一条干线上或一个车间里，当有多组性质不同的用电设备时，应根据其工作性质

住宅用电负荷需要系数选择表

住宅用电负荷需要系数选择表 1．表中通用值系目前采用的住宅需用系数值，推荐值是为计算方便而提出，仅供参考。 2．住宅的公用照明及公用电力负荷需要系数，一般可按选取。 3．本表摘自《全国民用建筑工程设计技术措施·电气》（2003）。、规划单位建设用地负荷指标 } 注： 1．城市建设用地包括：居住用地、公共设施用地、工业用地、仓储用地、对外交通用地、道路广场用地、市政公用设施用地、绿化用地和特殊用地八大类。不包括水域和其它用地。 2．超出表中三大类建设用地以外的其它各类建设用地的规划单位建设用地负荷指标的选取，可根据所在城市的具体情况确定。 3．ha——公顷。

规划单位建筑面积负荷指标结合当地实际情况和规划要求，因地制宜确定。各类建筑物的用电指标注：表中所列用电指标的上限值是按空调采用电动压缩机制冷时的数值。当空调冷水机组采用直燃机时，用电指标一般比采用电动压缩机制冷时的用电指标降低25—35VA/m2。说明： 1．“规划单位建设用电、建筑面积负荷指标”仅可用于规划设计阶段，该表摘自于《城市电力规划规范》GB50293—1999。 2．单体建筑物方案设计时，可采用本图集“各类建筑物的用电指标”表进行负荷估算。该表摘自《全国民用建筑工程设计技术措

施·电气》（2003）。有线电视网的光节点，可以覆盖的用户数在800～2000，由于电视普及率大大高于电话普及率，光节点覆盖半径在1km范围，就可以拥有大量的用户。同轴电缆每500m设置一级放大器，最多可以达4级，由于同轴电缆的每公里造价比铜缆贵，同轴电缆的长度也不宜太长。对于光节点的覆盖户数，目前业界的一种倾向认为500户一个光节点为标准。这实际上是国外的一种经验模式，而国内城市一般人口密度高、住宅密度大，如果按500户一个光节点规划设计，其费用投入将十分巨大。我们认为在现阶段根据住宅片区地理情况及用户经济情况的不同，光节点之下三级放大器级联，覆盖半径左右、覆盖户数1000～2500户左右较为适宜。对于用户经济条件好、知识层次高的住宅片区，片区规划时可将光节点所带的用户数设计得少一些；对于城郊地段可将光节点所带用户数设计得多一些。随着网络系统的发展，待时机成熟时，再按每个光节点平均500户的规模逐渐拆分。对于用户数较多的小区，随着多功能业务的逐渐开展，可在光站内部选择安装一个甚至两至四个反向光发射模块。这样网络结构基本不变，表面上看光节点覆盖的户数不变，而实际上回传通道一分为二，不仅使反间汇聚噪声一分为二，而且反向带宽也扩展了一倍。

施工用电负荷计算复习过程

施工用电负荷计算

施工现场临时用电负荷计算方案

施工现场用电组织方案一、工程概况西安阳光花园商用住宅楼，C1至C13（地下一层，地上十一层，），D1至D8（地下一层，地上九层），其中F1、F2（地下一层，地上二十二层），剪力墙框架结构，建筑面积为20多万平方米，工程等级为普通住宅二类，地下一层为戊类，本建筑电源通用为三级负荷，消防电源为二级负荷。二、配电线路现根据TN-S配电系统，三级配电，两级保护的原则，采用三相五线制的供电方式，由总配电箱引出主干线，沿线设分配电箱，分配电箱内分设动力、照明线路，施工机械一箱一闸一漏一锁。采用了保护接零，统一接地，做到用电安全。 1、若干分配电箱：分配电箱下可设若干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不应超过3米。动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分别配电；动力开关箱与照明开关箱必须分设。 2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱控制两台及两台以上用电设备（含插座）。配电箱、开关

箱应装设牢固，箱的中心点与地面的垂直距离为1.4—1.6米，配电箱、开关箱外型结构应能防雨防尘。 4、配电箱、开关箱内的电器（含插座）应先安装在阻燃、绝缘电器安装板上，然后方可固定在配电箱、开关箱的箱体内。配电箱的电器安装板必须分设N线断子板和PE线端子板。PE 线端子板必须与电器安装板做电气连接；N线端子板必须与电气安装板绝缘。进出线中的N线必须通过N线端子板连接；PE 线必须通过PE线端子板连接。 5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。导线的分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，不得与箱体直接接触。配电箱、开关箱应防雨。 6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。 7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s 。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。 8、总配电箱中额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。漏电保护器极数和线数必须与其负荷的相数和线数一致。

施工临时用电负荷计算

临时用电负荷计算一、负荷计算的目的：电力负荷：建筑施工现场的供电系统所需要的电能通常是经过降压变电所从电力系统中获得的。因此，合理的选择各级变电所中的变压器，主要电气设备以及配电导线等是保证供电系统安全可靠的重要前提。电力负荷计算是为确定施工现场供电系统中各个环节电力负荷的大小，以便正确的选择和复核供电系统中的各个元件（包括变压器、自备发电机、电线、电缆、各种开关、控制设备等）。负荷计算是否正确合理，影响到电器、导线、电缆是否经济合理。过大则费用增多，造成浪费；过小则导致过热，引起绝缘老化，甚至引发火灾事故。建筑施工现场用电负荷变化多，情况复杂，影响计算准确的因素较多，所以，现场电力负荷计算应力求切合实际，力求合理。二、负荷计算方法：计算负荷是按发热条件选择电气设备的一个假定负荷，它所产生的热效根据计算负荷选择导线及电气设备，在运行中的最高温升不超过导线和电器的温升允许值。目前施工中常采用的方法是需要系数法，在确定计算负荷计算之前，应首先确定用电设备容量。 1、用电设备容量（Pe）的确定：设备容量（Pe）是指换算到规定工作制下的设备额定容量（额定功率），它不包括备用设备的额定容量（额定功率）。建筑供电系统中各用电设备的额定工作条件不同，有的可直接相加，但有的在计算中就不能简单的把铭牌上规定的额定功率直接相加，必须首先把额定功率换算到统一规定的工作制下的功率后才能相加。换算到统一规定的工作制下的额定功率称为“设备容量”，用P e表示。用电设备按工作制可分为三种：（1）长期连续工作制：

长期连续工作制指在规定环境温度下连续运行，设备任何部分的这类设备的P e值就是其铭牌的额定容量KW，即： P e=P N （2）短时工作制：短时工作制是指运行时间短而停歇时间长，设备在工作时间内的温升不足以达到稳定温升，而在间歇时间内足以使温升冷却到环境温度。这类用电设备容量P e值就是其铭牌上标明的额定功率值，即： P e=P N （3）反复短时周期工作制：反复短时工作制指设备以断续方式反复进行工作，工作时间与停歇时间相互交替重复。这些用电设备容量就是将设备在某一暂载率下的铭牌统一换算到一个标准暂载率下的功率。 ①起重设备电动机组规定统一换算到暂载率Jc25（即统一要求的负责持续率是25%），其设备容量为：式中：P e——换算到J C等于25%时，电动机的设备容量； J C——铭牌上的额定负责持续率，以百分值代入公式； P N——电动机铭牌额定功率。 ②电焊机组规定统一换算到Jc100（即统一要求的负责持续率是100%），其设备容量为：

负荷计算方法

加，而需将不同工作制的用电设备额定功率换算成统一规定的工作制条件下的功率，称之为用电设备功率P Nμ。（一）长期连续工作制这类工作制的用电设备长期连续运行，负荷比较稳定，如通风机、空气压缩机、水泵、电动发电机等。机床电动机，虽一般变动较大，但多数也是长期连续运行的。对长期工作制的用电设备有 P Nμ=P （2－9） N （二）短时工作制这类工作制的用电设备工作时间很短，而停歇时间相当长。如煤矿井下的排水泵等。对这类用电设备也同样有 P Nμ=P （2－10） N （三）短时连续工作制用电设备这类工作制的用电设备周期性地时而工作，时而停歇。如此反复运行，而工作周期一般不超过10分钟。如电焊机、吊车电动机等。断续周期工作制设备，可用“负荷持续率”来表征其工作性质。

负荷持续率为一个工作周期内工作时间与工作周期的百分比值，用ε表示 0100%100%t t T t t ε=?=?+ （2－11）式中 T ——工作周期，s ； t ——工作周期内的工作时间，s ； t 0——工作周期内的停歇时间，s 。断续周期工作制设备的设备容量，一般是对应于某一标准负荷持续率的。应该注意：同一用电设备，在不同的负荷持续率工作时，其输出功率是不同的。因此，不同负荷持续率的设备容量（铭牌容量）必须换算为同一负荷持续率下的容量才能进行相加运算。并且，这种换算应该是等效换算，即按同一周期内相同发热条件来进行换算。由于电流I 通过设备在t 时间内产生的热量为I 2Rt ，因此，在设备电阻不变而产生热量又相同的条件下，I t ∝而在同电压下，设备容量P ∝I 。由式（2－11）可知，同一周期的负荷持续率ε∝t 。因此，P ε∝即设备容量与负荷持续率的平方根值成反比。假如设备在εN 下的额定容量为P N ，则换算到ε下的设备

建筑工地用电负荷计算及变压器容量计算与选择

建筑工地用电负荷计算及变压器容量计算与选择（教材版）一、土建施工用电的需要系数和功率因数用电设备名称用电设备数量功率因数（cosφ）［t gφ］需用系数（Kη）混凝土搅拌机及砂浆搅拌机10以下【】 10～3 30以上【】破碎机、筛洗石机 10以下【】 10～5 0 【】点焊机～1

对焊机～1 皮带运输机提升机、起重机、卷扬机 10以下振捣器仓库照明【】户内照明户外照明 1【0】

说明：需要系数是用电设备较多时的数据。如果用电设备台数较少，则需要系数可以行当取大些。当只有一台时，可取1。二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器。用电设备名称用电设备数量（台数）功率（KW）备注混凝土搅拌机 4 10 砂浆搅拌机 4 皮带运输机 5 7 有机械联锁升降机 2

塔式起重机 2 1 22 1 35 JC=40% 电焊机 5 25 JC=25%单相，360V 照明 20 分别计算各组用电设备的计算负荷： 1、混凝土搅拌机：查表，需用系数Kη=，cosφ=，tgφ= PC：有功计算负荷，QC：无功计算负荷，Pe:设备容量 PC1=Kη×∑Pe1=×（10×4）=28KW QC1= PC1×tgφ=28×=

2、砂浆搅拌机组：查表，需用系数Kη=，cosφ=，tgφ= PC2=Kη×∑Pe2=×（×4）= QC2= PC2×tgφ=×= 3、皮带运输机组：查表，需用系数Kη=，cosφ=，tgφ= PC3=Kη×∑Pe3=×（7×5）= QC3= PC3×tgφ=×= 4、升降机组：查表，需用系数Kη=，cosφ=，tgφ= PC4=Kη×∑Pe4=×（×2）= QC4= PC4×tgφ=×= 5、塔式起重机组：塔式起重机有4台电动机，往往要同时工作或满载工作，需要系数取大一些，Kη=，cosφ=，tgφ= 又：对反复短时工作制的电动机的设备容量，应统一换算到暂载率JC=25%时的额定功率： Pe’:换算前的电动机铭牌额定功率（KW） Pe：换算到JC=25%时电动机的设备容量（KW） Pe5=2∑Pe’ sqr(JC)=2（×2+22×1+35×1）sqr=2××= KW 其计算负荷为

电气设计负荷计算方法

电气设计负荷计算 1．设备组设备容量采用需要系数法时，首先应将用电设备按类型分组，同一类型的用电设备归为一组，并算出该组用电设备的设备容量e P 。对于长期工作制的用电负荷（如空调机组等），其设备容量就是设备铭牌上所标注的额定功率。对于断续周期制的用电设备，其设备容量是：对于照明设备：白炽灯的设备容量按灯泡上标注的额定功率取值；带自感式镇流器的荧光灯和高压汞灯等照明装置，由于自感式镇流器的影响，不仅功率因数很低，在计算设备容量时，还应考虑镇流器上的功率消耗。因此，对采用自感式镇流器的荧光灯装置，其设备容量取灯管额定功率的1．2倍，高压汞灯装置的设备容量取灯泡额定功率的1．1倍。 2．用电设备组的计算负荷根据用电设备组的设备容量e P ，即可算得设备的计算负荷：有功计算负荷 e x c P K P = (12-1) 无功计算负荷 ?tg P Q c c = 视在计算负荷 2 2 c c c Q P S +=

或 ? cos c P S = 计算电流 U S I c c 3103 ?= (12-2) 式中 x K ——设备组的需要系数； e P ——设备组设备容量（KW ）； ? ——用电设备功率因数角； U ——线电压（V ）； c I ——计算电流（A ）。上述公式适用计算三相用电设备组的计算负荷，其中式（12-2）计算电流的确定尤为重要，因为计算电流是选择导线截面积和开关容量的重要依据。对于单相用电设备，可分为两种情况：（1）相负荷相负荷的额定工作电压为相电压，正常运行时，相负荷接在火线和中性线之间，民用建筑中的大多数单相用电设备和家用电器都属于相负荷。在供配电设计中，应将相负荷尽量均匀地分配到三相之中，按照最大的单相设备乘以3，求得等效的三相设备容量，然后按上述公式求得计算电流（线电流）。 ?m e P P 3= ? m P ——最大负荷相的单相设备容量（2）线间负荷线间负荷是指额定工作电压为线电压的单相

施工临时用电负荷计算

施工阶段用电负荷计算根据目前对本工程施工机械的配备，综合考虑负荷量最大时用电量。机械用量详见表1。表-1 机械配备及参数表

Pci ：同类用电设备有功负荷

Qci ：同类用电设备无功负荷 Sci ：同类用电设备计算负荷 S总：现场总计算负荷 S :需要的变压器总容量 1、Pc塔吊=P塔吊*Kd*e=990*0.2*4.0=125KW Qc塔吊= Pc塔吊* Tgφ=125*1.73=217KVar Sc塔吊= P塔吊/ Cosφ=125/0.5=250KVA 2、Pc搅拌机= P搅拌机*Kd =33*0.85=28KW Qc搅拌机= Pc搅拌机* Tgφ=28*0.62=17.4KVar Sc搅拌机= Pc搅拌机/ Cosφ=28/0.85=33 KVA 3、Pc切断机= P切断机*Kd =56*0.2=11.2KW Qc切断机= Pc切断机* Tgφ=11.2*1.73=19.4KVar Sc切断机= Pc切断机/ Cosφ=11.2/0.5=22.4 KVA 4、Pc弯箍机= P弯箍机*Kd=61.6*0.2 =12.3KW Qc弯箍机= Pc弯箍机* Tgφ=12.3*1.73=21.3 KVar Sc弯箍机= Pc弯箍机/ Cosφ=12.3.3/0.5=24.6KVA 5、Pc调直机= P调直机*Kd =150*0.2=30 KW Qc调直机= Pc调直机* Tgφ=30*1.73=51.9 KVar Sc调直机= Pc调直机/ Cosφ=30/0.5=60KVA 6、Pc螺纹机= P螺纹机*Kd =140*0.2=28 KW Qc螺纹机= Pc螺纹机* Tgφ=28*1.73=48.4 KVar Sc螺纹机= Pc螺纹机/ Cosφ=28/0.5=56 KVA 7、Pc圆锯= P圆锯*Kd =21*0.3=6.3 KW Qc圆锯= Pc圆锯* Tgφ=6.3*1.33=8.4 KVar Sc圆锯= Pc圆锯/ Cosφ=6.3/0.6=10.5KVA 8、Pc振捣器= P振捣器*Kd =33*0.8=26.4 KW Qc振捣器= Pc振捣器* Tgφ=26.4*0.62=16.4 KVar Sc振捣器= Pc振捣器/ Cosφ=26.4/0.85=31KVA 9、Pc水泵= P水泵*Kd =44*0.7=30.8 KW

施工临时用电负荷计算

拟投入本项目的主要施工设备表

根据用电设备的性质及平面布置方式，可分为以下八大类： 3.2负荷计算： 3.2.1砼搅拌设备类此类设备由于工程工序所需，16台混凝土输送泵，平板振动器及插入式振动器按同时使用考虑。 3.2.1.1 HTB-80混凝土输送泵单机功率112KW 共计10台查表可得K X =0.8 cos ? =0.8 tg 0 =0.75 PjS=Kx.Pe=112X 0.8=89.6 KW QjS=PjS.tg 0 =89.6 x 0.75=67.2 Kvar ljS=Pjs/ V3.Ue.cos ?=170.2 A 3.2.1.2 PZ-50平板振动器单机功率1.5KW 共计4台查表可得K X =0.8 cos ? =0.8 tg 0 =0.75 PjS=Kx.Pe=0.8 x 1.5=1.2 KW Qjs=Pjs.tg 0 =1.2 x 0.75=0.9 Kvar Ijs=Pjs/ V3.Ue.cos ?=2.3 A 3.2.1.3 Zx-50 插入式振动器单机功率1.1KW 共计21台查表可得K X =0.8 cos ? =0.8 tg 0 =0.75 Pjs=Kx.Pe=0.8 x 1.1=0.88 KW Qjs=Pjs.tg 0 =0.88 x 0.75=0.66 Kvar Ijs=Pjs/ V3.Ue.cos ?=1.7 A Pjs=89.6 x 10+1.2 x 4+0.88 x 21=919.28 KW Qjs=67.2 x 10+0.9 x 4+0.66 x 21=689.46 Kvar IjS= Sjs/ V3.Ue=1149.1/1.732 x 0.38=1745.93 A 3.2.2钢筋加工类

电力负荷计算公式

电力负荷及计算 (electrical load and load calculation) 用电设备在运行时消耗的功率及其计算。电力负荷包括基本负荷和冲击负荷。基本负荷是生产过程中比较平稳、幅值变化不大的电力负荷，冲击负荷是在较短的时间内幅值变化大的突加、突减负荷。冲击负荷的负荷曲线有较规则的，如带钢连轧机的负荷曲线，也有不规则的，如炼钢电弧炉的负荷曲线。在开展设计时，根据用电设备容量(或耗电量)和工作制度进行负荷计算。冶金工厂电力负荷特点主要为：(1)生产规模大，单体设备容量和总用电量都比较大。在中国，一个年产量为300万t的钢铁联合企业，用电最大负荷在250Mw左右，一个年产量为10万t的铝厂，用电最大负荷在230Mw左右。吨钢耗电量在450～650kw．h之间，吨铝耗电量在15000～17000kw?h之间。150t超高功率炼钢电弧炉变压器容量为90MVA，大型电解整流变压器容量为58MVA。(2)冶金工厂是连续生产部门，供电不能间断，一般采用多电源供电。(3)大功率炼钢电弧炉、大型轧钢机主传动晶闸管变流装置，电diarl在生产过程中产生有功和无功冲击负荷，引起电网周波变化、电压波动、电压闪变及波形畸变，均须采取抑制措施。电力负荷分级及供电要求冶金工厂电力负荷按用电设备对供电可靠性的不同要求，可划分为三个等级： (1)一级负荷。突然停电将造成人身伤亡或重大设备损坏，且难以修复者，或在经济上造成重大损失者。如炼铁高炉的泥炮机、开口机、热风炉助燃风机、鼓风机站、水泵站；炼钢转炉吹氧管升降机构、烟罩升降机构、炉体倾动机构；大型连续轧钢机；铝电解装置；焦炉推焦车、消火车、拦焦车、煤气加压站和氧气站等的电力负荷。 (2)二级负荷。突然停电将产生大量废品、引起大量减产、企业内运输停顿等，在经济上造成较大损失者。如高炉上料系统、转炉上料系统、电炉电极升降机构、倾动机构、电磁搅拌机、连铸机、轧钢机和金属制品生产系统等的电力负荷。 (3)三级负荷。所有不属于一级和二级的电力负荷。如机械修理设施、电气修理设施等的电力负荷。各级电力负荷的供电要求，一般不低于以下所列：1)一级负荷由两个独立电源供电，对特殊重要的一级负荷应由两个独立电源点供电(见供电电源)2)二级负荷由两回线路供电，该两回线路应尽可能引自不同的变压器和母线段。3)三级负荷按实际需要容量供电。
