塑料性能及工艺条件1(ABS、PCABS、PC、PCPBT、PA12、P)
#15种塑料特性和加工条件#

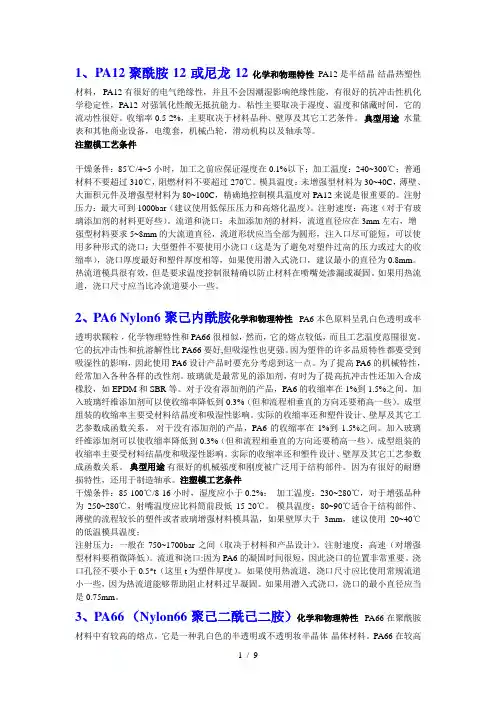

1、PA12 聚酰胺12或尼龙12化学和物理特性 PA12是半结晶-结晶热塑性材料， PA12有很好的电气绝缘性，并且不会因潮湿影响绝缘性能，有很好的抗冲击性机化学稳定性，PA12对强氧化性酸无抵抗能力。
粘性主要取决于湿度、温度和储藏时间，它的流动性很好。
收缩率0.5-2%，主要取决于材料品种、壁厚及其它工艺条件。
典型用途水量表和其他商业设备，电缆套，机械凸轮，滑动机构以及轴承等。
注塑模工艺条件干燥条件：85℃/4~5小时，加工之前应保证湿度在0.1%以下；加工温度：240~300℃；普通材料不要超过310℃，阻燃材料不要超过270℃。
模具温度：未增强型材料为30~40C，薄壁、大面积元件及增强型材料为80~100C，精确地控制模具温度对PA12来说是很重要的。
注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。
注射速度：高速（对于有玻璃添加剂的材料更好些）。
流道和浇口：未加添加剂的材料，流道直径应在3mm左右，增强型材料要求5~8mm的大流道直径，流道形状应当全部为圆形，注入口尽可能短，可以使用多种形式的浇口；大型塑件不要使用小浇口（这是为了避免对塑件过高的压力或过大的收缩率），浇口厚度最好和塑件厚度相等，如果使用潜入式浇口，建议最小的直径为0.8mm。
热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。
如果用热流道，浇口尺寸应当比冷流道要小一些。
2、PA6 Nylon6聚己内酰胺化学和物理特性 PA6本色原料呈乳白色透明或半透明状颗粒，化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和SBR等。
塑料材料选材及工艺
1、塑料材料：ABS使用性能：ABS是三元聚合物，具有质硬，刚性，坚韧。
ABS树脂具有较高冲击韧性和力学强度，尺寸稳定，耐化学性好，易于成型和机械加工工艺性能：1.无定形料2.吸湿性强，含水量应小于0.3%，必须充分干燥，要求表面光泽的塑料应要求长时间干燥3.流动性中等，溢边料0.04mm左右4.比聚苯乙烯加工困难，宜取高料温，模温5.模具设计要注意浇注系统对料流阻力要小，浇注出外观不易发生熔接痕，应注意选择浇口位置，形式成型方法选择：风扇选择ABS塑料，ABS为热塑性塑料，塑料需大批量生产。
虽然注射成型模具结构复杂，成本较高，但生产周期短，效率高，容易实现自动化生产，模具成本对单件制品影响不大，压缩成型，压住成型主要用于热固性塑料或小批量热塑性塑料，挤出成型用于具有恒定截面的连续性材料，所以用注射成型2、成型工艺过程A.成型前的准备：对ABS料进行外观检验，检查原料色泽，粒度俊宇B.生产开始前如需改变品种，调换颜色或发现成型过程中出现热分解或降解反应，则应对注射机料筒进行清洗C.ABS料进行干燥，将ABS料放在55-70摄氏度鼓风烘箱内干燥3-4小时D.为了使塑料容易从模具中脱出模具型腔还需喷脱模剂3、注射过程加料，塑化，充模，保压补缩，冷却定型和脱模步骤等。
4、塑件后处理退火处理。
结构工艺性：塑件尺寸精度分析：中间孔要与轴匹配，尺寸为ф1010.030.0--mm,以GB/T14486-1993中的MT3级精度，其他尺寸精度无其他要求，所有尺寸均为自由尺寸，对于ABS塑料公差等级取MT5级查表标注尺寸公差如下孔：ф1010.030.0---ф7.920.00+，ф60-60094.0-，ф64-ф6474.00+，5-522.022,0+-，30-3038.038.0+-凸台尺寸：ф25-ф2550.0o-，ф15-ф15038.0-，10-10028.0-，30-3038.038.0+-加强肋：6-6024.0-，12-12032.0-，35-35056.0-，3-3024.0-，4-4024.0-，30-30050.0-，R70-R70086.0-，R25-R25050.0-，105-105014.1-外形尺寸：30-30050.0-，15-038.015-165-16506.1-，60-60074.0-。
PC塑料的主要性质及成型工艺要求
PC塑料的主要性质及成型工艺要求PC（聚碳酸酯）是一种热塑性塑料，具有优良的物理性能和机械性能。
PC塑料的主要性质包括高强度、高韧性、优异的透明度、耐高温性、耐化学品腐蚀性、优良的电绝缘性能和自熄性能等。
由于这些优良性能，PC塑料被广泛应用在电子、光电、汽车、航空航天等领域。
在进行PC塑料成型时，需要满足一定的成型工艺要求。
1.高强度：PC塑料具有很高的强度，抗拉强度和弯曲强度都较高，具有耐冲击性和耐疲劳性。
2.高韧性：PC塑料属于韧性塑料，具有较好的抗冲击性能，即使在低温下也能保持较好的韧性。
3.优异的透明度：PC塑料具有优秀的光学性能，具有高透明度和优良的折光率，适合制造需要高透明度的产品。
4.耐高温性：PC塑料在高温下的性能稳定，能够承受高温下的使用环境，其热变形温度通常在130℃以上。
5.耐化学品腐蚀性：PC塑料具有良好的耐腐蚀性能，在常见的酸、碱、溶剂等化学物质中，都具有较好的耐受性。
6.优良的电绝缘性能：PC塑料是优秀的电绝缘材料，具有较高的介电常数和绝缘电阻。
1.熔融温度：PC塑料的熔融温度较高，一般在230℃-320℃之间，具体的熔融温度取决于塑料的牌号和成型的要求。
2.压力：在成型过程中需要施加足够的注射压力，以确保塑料能够填充模腔，并防止产生气孔和空洞。
3.保压时间：在注射成型后需要保持一定的保压时间，以确保塑料充分凝固，防止产生变形或缩短的问题。
4.冷却速率：成型过程中的冷却速率需要适中，过快的冷却速率容易造成应力集中和塑料不均匀收缩，导致产品变形。
5.尺寸控制：由于PC塑料的收缩率较大，需要进行尺寸控制，通常可以通过合理设计模具结构和控制成型参数来实现。
6.防止热分解：PC塑料在高温条件下容易发生热分解，因此在成型过程中需要控制好温度和加工时间，以防止热分解产生。
总之，PC塑料具有优良的物理性能和机械性能，在成型过程中需要考虑塑料的熔融温度、压力、保压时间、冷却速率、尺寸控制和防止热分解等因素，以确保生产出质量优良的PC塑料制品。
常用塑料的性能及工艺特点
常用塑料的性能及工艺特点聚苯乙烯PS性能PS为无定形聚合物，流动性好，吸水率低(小于00.2%)，是一种易于成型加工的透明塑料。
其制品透光率达88-92%，着色力强，硬度高。
但PS制品脆性大，易产生内应力开裂，耐热性较差(60-80℃)，无毒，比重1.04g\\cm3左右(稍大于水)。
工艺特点PS熔点为166℃，加工温度一般在185-215℃为宜，分解温度约为290℃，故其加工温度范围较宽。
PS料在加工前，可不用干燥，由于其MI较大、流动性好，注射压力可低些。
因PS比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。
其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS制品的光泽随模温增加而越好。
耐冲击性聚苯乙烯HIPS性能HIPS为PS的改性材料，分了中含有5-15%橡胶成份，其韧性比PS提高了四倍左右，冲击强度大大提高。
它具有PS具有成型加工、着色力强的优点。
HIPS制品为不透明性。
HIPS吸水性低，加工时可不需预先干燥。
工艺特点因HIPS分子中含有5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一些。
其冷却速度比PS慢，故需足够的保压压力、保压时间和冷却进间。
成型周期会比PS稍长一点，其加工温度一般在190-240℃为宜。
HIPS制件中存在一个特殊的“白边”的问题，通过提高模温和锁模力、减少保压压力及时间等办法来改善，产品中夹水纹会比较明显。
聚酰胺PA性能PA也是结晶型塑料，品种很多，应用于注塑加工的常用尼龙6、尼龙66、尼龙1010、尼龙610等。
尼龙具有韧性、耐磨性和自润滑性，其优点主要有机机械强度高、韧性好、耐疲劳、表面光滑、摩擦系数小、耐磨、耐热(100℃内可长期使用)、耐腐蚀、制件重量轻、易染色、易成型。
PA缺点主要有：易吸水、注塑技术要求较严、尺寸稳定性较差，因其比热大，产品较烫。
PA66是PA系列中机械强度最高、应用最广的品种。
塑料性能及工艺条件1(ABS、PCABS、PC、PCPBT、PA12、P)
ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80~90C下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210~280C；建议温度：245C。
模具温度：25~70C。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500~1000bar。
注射速度：中高速度。
化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物典型应用范围:计算机和商业机器的壳体、电器设备、草坪和园艺机器、汽车零件（仪表板、内部装修以及车轮盖）。
注塑模工艺条件:干燥处理：干燥处理是必须的。
湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。
熔化温度：230~300C。
模具温度：50~100C。
注射压力：取决于塑件。
注射速度：尽可能地高。
化学和物理特性PC/ABS具有PC和ABS两者的综合特性。
注塑常用原料的性能与加工工艺特点
注塑常用原料的性能与加工工艺特点注塑是一种常见的塑料加工方法，常用于制造各种塑料制品。
不同的塑料原料具有不同的性能和加工工艺特点。
下面将介绍几种常用的注塑原料以及它们的性能和加工特点。
1. 聚丙烯（PP）：聚丙烯是一种具有良好韧性和耐化学腐蚀性的热塑性塑料。
它具有较高的熔点和热变形温度，因此在注塑过程中需要相对较高的熔融温度和压力。
聚丙烯在注塑加工中容易流动，尺寸稳定，且易于模具成型。
同时，聚丙烯可回收利用，具有环保特点。
2. 聚苯乙烯（PS）：聚苯乙烯是一种常见的透明塑料。
它具有较低的熔点和热变形温度，易于熔融和注塑成型。
然而，聚苯乙烯在注塑过程中容易受热破坏和变形，因此在注塑加工中需要控制好熔融温度和冷却时间，以确保产品的质量。
3. 聚丙烯酸甲酯（PMMA）：聚丙烯酸甲酯是一种具有良好透明度和耐候性的塑料。
它具有较高的熔点和粘度，注塑时需要较高的加工温度和压力，以确保充分熔化和完整充型。
PMMA还具有良好的刚性和耐化学性，可用于制造透明的塑料产品。
4. 聚乙烯（PE）：聚乙烯是一种常见的塑料，具有良好的柔韧性和机械强度。
它具有较低的熔点和粘度，易于熔融和注塑成型。
聚乙烯在注塑过程中容易流动，可用于制造各种形状的产品。
总的来说，不同的注塑原料具有不同的性能和加工工艺特点。
在进行注塑加工时，需要根据原料的特性和要求来选择合适的温度、压力和冷却时间，以确保产品的质量和成型效果。
同时，还需要注意原料的回收利用和环保性能，以实现可持续发展。
在注塑加工中，还存在其他一些常用的塑料原料，下面将继续介绍它们的性能和加工工艺特点。
5. 聚碳酸酯（PC）：聚碳酸酯是一种具有良好透明性和耐冲击性的塑料。
它具有较高的熔点和熔融粘度，因此在注塑加工过程中需要较高的温度和压力。
聚碳酸酯的熔融温度接近其热分解温度，因此在加工过程中要注意控制好温度和冷却速率，以防止产生气泡和烧结现象。
6. 聚乙烯醇（PVA）：聚乙烯醇是一种水溶性的塑料，具有良好的耐溶解性和粘接性。
20种常用塑料的典型应用、工艺条件、化学和物理特性
20种常用塑料的典型应用、工艺条件、化学和物理特性1) PC/ABS聚碳酸酯和丙烯腈‐丁二烯‐苯乙烯共聚物和混合物典型应用范围:计算机和商业机器壳体、电器设备、草坪园艺机器、汽车零件仪表板、内部装修以及车轮盖）。
注塑模工艺条件:干燥处理：加工前的干燥处理是必须的。
湿度应小于0.04%，建议干燥条件为90～110℃，2～4小时。
熔化温度：230～300℃。
模具温度：50～100℃。
注射压力：取决于塑件。
注射速度：尽可能地高。
化学和物理特性：PC/ABS具有PC和ABS两者的综合特性。
例如ABS的易加工特性和PC的优良机械特性和热稳定性。
二者的比率将影响PC/ABS材料的热稳定性。
PC/ABS这种混合材料还显示了优异的流动特性。
2) PC/PBT聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物典型应用范围:齿轮箱、汽车保险杠以及要求具有抗化学反应和耐腐蚀性、热稳定性、抗冲击性以及几何稳定性的产品。
注塑模工艺条件:干燥处理：建议110～135℃,约4小时的干燥处理。
熔化温度：235～300℃。
模具温度：37～93℃。
化学和物理特性PC/PBT具有PC和PBT二者的综合特性，例如PC的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。
3) PE‐HD高密度聚乙烯典型应用范围:电冰箱容器、存储容器、家用厨具、密封盖等。
注塑模工艺条件:干燥：如果存储恰当则无须干燥。
熔化温度：220～260℃。
对于分子较大的材料，建议熔化温度范围在200～250℃之间。
模具温度：50～95℃。
6mm以下壁厚的塑件应使用较高的模具温度，6mm以上壁厚的塑件使用较低的模具温度。
塑件冷却温度应当均匀以减小收缩率的差异。
对于最优的加工周期时间，冷却腔道直径应不小于8mm，并且距模具表面的距离应在1.3d之内（这里“d”是冷却腔道的直径）。
注射压力：700～1050bar。
注射速度：建议使用高速注射。
流道和浇口：流道直径在4到7.5mm之间，流道长度应尽可能短。
PC ABS 配方 物性表 工艺条件 制造条件书
塑胶材料分类、物性表、材料特性、用途
以分子结构及特性分
以用途及使用区域分
热塑性：反复加热仍可以使用的合成树脂材料，材料在未分解、碳化下可根据材料性能进行比例回用。
常用的
热塑性材料有PVC、PS、PC、PMMA、ABS、PE、PP、POM、PA、PSU（聚矾）、SP（饱和聚脂）、PTFE
（聚四氟乙烯）。
热固性：加热初具有可溶性和可塑性，继续加热材料固化，不再具有可塑性。
前期分子呈线形结构，后期呈网
状结构，在加热过程中变化过程是不可逆的。
常见的热固性材料有PF（酚醛）、UP（不饱和聚脂）、氨基塑料
、有机硅塑料。
所有的热固性材料都是非结晶性材料，而热塑性材料中只有部分是结晶性或半结晶性。
两者之
间的最大区别就是可逆性和不可逆性，而热固性材料一般不用于民用产品，而且产量很低。
通用塑胶：产量大、用途广泛、价格低廉的塑料。
如PS、PP、PE、PU、PMMA、AS、PVC等。
成形面广，可
替代大部分其它材质，占使用材料比例的80％以上，是塑料工业的主体。
工程塑胶：具有较高的机械强度，良好的耐磨性、耐腐蚀性、自润滑性、稳定性等，可以取大代金属作机械部
件。
常用的五大工程塑胶，ABS、PC、POM、PA、（PBT）。
特殊材料：具有特殊性能的材料，如高耐热性、高电绝缘性、高不变异性、高耐腐蚀性、高抗老化性等。
专用
材料，一般普通注塑机不能使用。
材料分类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ABS 丙烯腈-丁二烯-苯乙烯共聚物
典型应用范围:
汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。
注塑模工艺条件:
干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。
建议干燥条件为80~90C下最少干燥2小时。
材料温度应保证小于0.1%。
熔化温度：210~280C；建议温度：245C。
模具温度：25~70C。
（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。
注射压力：500~1000bar。
注射速度：中高速度。
化学和物理特性:
ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。
每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。
从形态上看，ABS是非结晶性材料。
中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。
ABS的特性主要取决于三种单体的比率以及两相中的分子结构。
这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上上百种不同品质的ABS材料。
这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。
ABS材料具有超强
的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。
PC/ABS 聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物
典型应用范围:计算机和商业机器的壳体、电器设备、草坪和园艺机器、汽车零件（仪表板、内部装修以及车轮盖）。
注塑模工艺条件:
干燥处理：干燥处理是必须的。
湿度应小于0.04%，建议干燥条件为90~110C，2~4小时。
熔化温度：230~300C。
模具温度：50~100C。
注射压力：取决于塑件。
注射速度：尽可能地高。
化学和物理特性PC/ABS具有PC和ABS两者的综合特性。
例如ABS 的易加工特性和PC的优良机械特性和热稳定性。
二者的比率将影响PC/ABS材料的热稳定性。
PC/ABS这种混合材料还显示了优异的流动特性。
PC 聚碳酸酯
典型应用范围: 电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业（车辆的前后灯、仪表板等）。
注塑模工艺条件:
干燥处理：PC材料具有吸湿性，加工前的干燥很重要。
建议干燥条件为100C到200C，3~4小时。
加工前的湿度必须小于0.02%。
熔化温度：260~340C。
模具温度：70~120C。
注射压力：尽可能地使用高注射压力。
注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。
化学和物理特性C是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。
PC的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩率很低，一般为0.1%~0.2%。
PC有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较困难。
在选用何种品质的PC材料时，要以产品的最终期望为基准。
如果塑件要求有较高的抗冲击性，那么就使用低流动率的PC材料；反之，可以使用高流动率的PC材料，这样可以优化注塑过程。
PC/PBT 聚碳酸酯和聚对苯二甲酸丁二醇酯的混合物
典型应用范围:齿轮箱、汽车保险杠以及要求具有抗化学反应和耐腐蚀性、热稳定性、抗冲击性以及几何稳定性的产品。
注塑模工艺条件:干燥处理：建议110~135C,约4小时的干燥处理。
熔化温度：235~300C。
模具温度：37~93C。
_
化学和物理特性PC/PBT具有PC和PBT二者的综合特性，例如PC 的高韧性和几何稳定性以及PBT的化学稳定性、热稳定性和润滑特性等。
PA12 聚酰胺12或尼龙12
典型应用范围: 水量表和其他商业设备，电缆套，机械凸轮，滑动机构
以及轴承等。
注塑模工艺条件:
干燥处理：加工之前应保证湿度在0.1%以下。
如果材料是暴露在空气中储存，建议要在85C热空气中干燥4~5小时。
如果材料是在密闭容器中储存，那么经过3小时温度平衡即可直接使用熔化温度：240~300C；对于普通特性材料不要超过310C，对于有阻燃特性材料不要超过270C。
模具温度：对于未增强型材料为30~40C，对于薄壁或大面积元件为80~90C，对于增强型材料为90~100C。
增加温度将增加材料的结晶度。
精确地控制模具温度对PA12来说是很重要的。
注射压力：最大可到1000bar（建议使用低保压压力和高熔化温度）。
注射速度：高速（对于有玻璃添加剂的材料更好些）。
流道和浇口:对于未加添加剂的材料，由于材料粘性较低，流道直径应在30mm左右。
对于增强型材料要求5~8mm的大流道直径。
流道形状应当全部为圆形。
注入口应尽可能的短。
可以使用多种形式的浇口。
大型塑件不要使用小浇口，这是为了避免对塑件过高的压力或过大的收缩率。
浇口厚度最好和塑件厚度相等。
如果使用潜入式浇口，建议最小的直径为0.8mm。
热流道模具很有效，但是要求温度控制很精确以防止材料在喷嘴处渗漏或凝固。
如果使用热流道，浇口尺寸应当比冷流道要小一些。
化学和物理特性PA12是从丁二烯线性，半结晶-结晶热塑性材料。
它的特性和PA11相似，但晶体结构不同。
PA12是很好的电气绝缘体并且和其它聚酰胺一样不会因潮湿影响绝缘性能。
它有很好的抗冲击性机化
学稳定性。
PA12有许多在塑化特性和增强特性方面的改良品种。
和PA6及PA66相比，这些材料有较低的熔点和密度，具有非常高的回潮率。
PA12对强氧化性酸无抵抗能力。
PA12的粘性主要取决于湿度、温度和储藏时间。
它的流动性很好。
收缩率在0.5%到2%之间，这主要取决于材料品种、壁厚及其它工艺条件。
PA6 聚酰胺6或尼龙6
典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。
由于有很好的耐磨损特性，还用于制造轴承。
注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。
如果材料是用防水材料包装供应的，则容器应保持密闭。
如果湿度大于0.2%，建议在80C以上的热空气中干燥16小时。
如果材料已经在空气中暴露超过8小时，建议进行105C，8小时以上的真空烘干。
熔化温度：230~280C，对于增强品种为250~280C。
模具温度：80~90C。
模具温度很显著地影响结晶度，而结晶度又影响着塑件的机械特性。
对于结构部件来说结晶度很重要，因此建议模具温度为80~90C。
对于薄壁的，流程较长的塑件也建议施用较高的模具温度。
增大模具温度可以提高塑件的强度和刚度，但却降低了韧性。
如果壁厚大于3mm，建议使用20~40C的低温模具。
对于玻璃增强材料模具温度应大于80C。
注射压力：一般在750~1250bar之间（取决于材料和产品设计）。
注射速度：高速（对增强型材料要稍微降低）。
流道和浇口:由于PA6的凝固时间很短，因此浇口的位置非常重要。
浇
口孔径不要小于0.5*t（这里t为塑件厚度）。
如果使用热流道，浇口尺寸应比使用常规流道小一些，因为热流道能够帮助阻止材料过早凝固。
如果用潜入式浇口，浇口的最小直径应当是0.75mm。
化学和物理特性PA6的化学物理特性和PA66很相似，然而，它的熔点较低，而且工艺温度范围很宽。
它的抗冲击性和抗溶解性比PA66要好,但吸湿性也更强。
因为塑件的许多品质特性都要受到吸湿性的影响，因此使用PA6设计产品时要充分考虑到这一点。
为了提高PA6的机械特性，经常加入各种各样的改性剂。
玻璃就是最常见的添加剂，有时为了提高抗冲击性还加入合成橡胶，如EPDM和***R等。
对于没有添加剂的产品，PA6的收缩率在1%到1.5%之间。
加入玻璃纤维添加剂可以使收缩率降低到0.3%（但和流程相垂直的方向还要稍高一些）。
