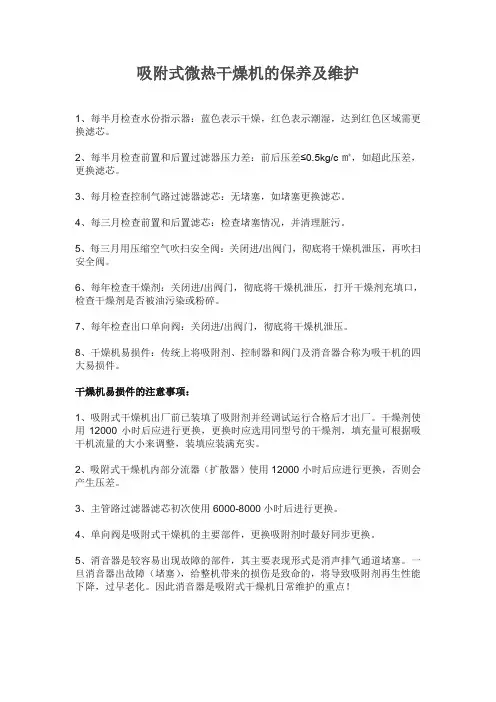

吸附式微热干燥机的保养及维护

吸附式微热干燥机的保养及维护
1、每半月检查水份指示器：蓝色表示干燥，红色表示潮湿，达到红色区域需更换滤芯。

2、每半月检查前置和后置过滤器压力差：前后压差≤0.5kg/c㎡，如超此压差，更换滤芯。

3、每月检查控制气路过滤器滤芯：无堵塞，如堵塞更换滤芯。

4、每三月检查前置和后置滤芯：检查堵塞情况，并清理脏污。

5、每三月用压缩空气吹扫安全阀：关闭进/出阀门，彻底将干燥机泄压，再吹扫安全阀。

6、每年检查干燥剂：关闭进/出阀门，彻底将干燥机泄压，打开干燥剂充填口，检查干燥剂是否被油污染或粉碎。

7、每年检查出口单向阀：关闭进/出阀门，彻底将干燥机泄压。

8、干燥机易损件：传统上将吸附剂、控制器和阀门及消音器合称为吸干机的四大易损件。

干燥机易损件的注意事项：
1、吸附式干燥机出厂前已装填了吸附剂并经调试运行合格后才出厂。

干燥剂使用12000小时后应进行更换，更换时应选用同型号的干燥剂，填充量可根据吸干机流量的大小来调整，装填应装满充实。

2、吸附式干燥机内部分流器（扩散器）使用12000小时后应进行更换，否则会产生压差。

3、主管路过滤器滤芯初次使用6000-8000小时后进行更换。

4、单向阀是吸附式干燥机的主要部件，更换吸附剂时最好同步更换。

5、消音器是较容易出现故障的部件，其主要表现形式是消声排气通道堵塞。

一旦消音器出故障（堵塞），给整机带来的损伤是致命的，将导致吸附剂再生性能下降，过早老化。

因此消音器是吸附式干燥机日常维护的重点！。

微热再生吸附干燥机操作维护保养规程

37、SLAD系列微热再生吸附压缩空气干燥机操作、维护保养规程一、操作1、开机前的检查（1）首先应检查设备外观是否受损，配备是否齐全。

观察设备安装，其不垂直度不大于1/1000.（2）按电气原理图检查设备的接线是否有松脱。

（3）检查各阀门气路插管是否松脱或脱落，检查减压阀设定值是否正常（采用气动薄膜阀的设备减压阀设定值为0.2MPa，采用气动蝶阀的设备减压阀设定值为0.5Mpa）。

（4）检查进气管和出气管是否接反，如有过滤器还需查看前后过滤器型号是否装对。

2. 开机准备（1）电源线由进线孔接入电气箱接线座。

检查供电电压是否正常，国内单项电源为220V/50HZ，三相电源为380V/220V/50HZ，电压允许波动范围：长期运转额定电压±5%，瞬间允许运转额定电压±5%，L1-L2-L3各相电压不平衡允许范围±2%，电源频率允许波动范围额定频率±2%。

（2）把面板上拨动开关拨向“设置”位置，使控制器处于设置状态，设置控制器的运行参数。

一般控制器参数已经设置好，无须设置。

微热吸干机参数常规设置：40~60m3/min (含)吸附时间=120min；均压时间=0sec;延时再生时间=5sec；再生时间=118min;延时加热时间=8sec；加热时间=30min；加热温度=160°C；回差值=20°C;强制报警保护温度≥190°C，加热器控制温度（＜140°C应自动通电加热，＞160°C 应自动断电停止加热（3）把面板上拨动开关拨向“运行”状态，控制器退出参数设置状态。

（4）检查面板上温度、时间显示是否正确。

3、启动步骤（1）将出口截止阀关闭慢慢将两个干燥塔加压至官网压力。

（2）检查有无泄漏，此时再生排气阀应为关闭状态。

（3）当拨动开关在右侧时，在就地控制状态下，按下控制器的“启动/代码”按钮，流程图上的工作状态指示灯和阀动作指示灯亮，控制器开始工作。

压缩空气吸附式干燥机常见故障及解决

压缩空气吸附式干燥机常见故障及解决1. 引言1.1 压缩空气吸附式干燥机的作用压缩空气吸附式干燥机是一种常用的工业设备，其主要作用是将空气中的水蒸气去除，从而确保空气中不含有过多的湿气。

这对于许多工业领域来说都是非常重要的，因为湿度过高的空气可能会影响设备的正常运行，甚至导致设备损坏。

通过压缩空气吸附式干燥机，空气中的水蒸气会被吸附并去除，从而使空气变干燥。

这样可以确保在使用空气作为动力源或提供气体的情况下，设备能够正常运行而不受湿度影响。

压缩空气吸附式干燥机在工业生产中扮演着重要的角色，帮助提高生产效率并确保设备的稳定运行。

压缩空气吸附式干燥机的作用就是去除空气中的水分，确保空气干燥，从而维护设备的正常运行和延长设备的使用寿命。

在工业生产中，对于压缩空气吸附式干燥机的性能和运行稳定性有着极高的要求，因此及时调试和维护干燥机是非常重要的。

1.2 常见的故障现象常见的故障现象包括：1. 压缩空气吸附式干燥机无法正常启动；2. 干燥效果不佳，湿气无法有效去除；3. 出现异常噪音或震动；4.出现漏气现象，导致压缩空气泄漏；5. 温度过高或过低，影响机器正常运行；6. 滤芯堵塞或损坏，影响过滤效果；7. 控制系统出现故障，无法正常调节温度或湿度；8. 部件老化或损坏，导致机器性能下降；9. 运行时间过长或过短，影响能耗和效率；10. 外部环境影响，如灰尘、湿度过高等造成干燥机故障等问题。

针对这些常见故障现象，需及时诊断并采取相应的解决措施，确保压缩空气吸附式干燥机的正常运行和延长使用寿命。

2. 正文2.1 压缩空气吸附式干燥机常见故障及解决1.排气温度高：可能是因为排气系统堵塞或者散热片污垢导致的。

解决方法是清洁排气系统，清理散热片。

2.压力损失大：可能是因为吸附剂堵塞或者阀门不正常导致的。

解决方法是更换吸附剂，检查并修复阀门问题。

3.湿度控制不准确：可能是因为控制系统故障或者传感器损坏导致的。

解决方法是检查控制系统，更换损坏的传感器。

吸干机故障

吸干机一般常见故障再生能力不足的处理方法
在空压机普遍应用到工厂生产的今天，空压机已经成了工厂生产的注意动力资源，但是空压机工作时因为温度过高而产生水分这就需要用到干燥设备，作为空压机后处理设备，吸附式干燥机（冷干机）用的越来越多，同样，冷干机工作有时也会出现故障，我们来简单了解下：吸附干燥机常见故障及排除，最常见的故障那个可分为器质性、负载性和再生性三类，现简述之。

①器质性故障时由于干燥器上某一零部件损坏所引起的，如阀门损坏、消声器故障和控制器失灵等。

工作寿命终了和遭外力破坏时发生器质性故障的主要原因。

这类故障往往是在无先兆或先兆不明的情况突然发生，但较容易判断，也叫容易处理。

②负载性故障的主要原因是设备超负荷运行，其主要表现为出口排气露点升高。

压缩空气处理量增大、进其温度升高或进气压力降低等是造成吸附干燥机超负荷工作的常见原因。

多数情况下，负载性故障不打容易被觉察，但后果也不会太严重，且较容易处理。

吸附式干燥机再生性故障是由再生能耗不足引起的。

其显性表征有：再生尾气排放温度过低、尾气带水，消声器或排气阀外表结露、再生塔的外表温度低于环境温度或出现外壁结露等；而隐性弊症则是塔内结露即由于能量载体（干燥气）供给不足，解吸出来的水汽不能在规定时间里全部排出，冷却时剩余水汽就会在吸附床内凝聚成液态水;这是极端有害的。

实践表明：吸附干燥机运行中所发生的许多疑难杂症几乎都与再生能耗不足有关。

再生性故障由于隐蔽性强、潜伏时间长，而且往往还掺杂有认为因素家（如惜耗心理）或先发因素（如选型不当），所以处理起来比较困难。

这类故障对吸附干燥机运行及整体性能都有较大的危害。

增加再生能耗是这类故障最直接有效的办法。

干燥机检修要求及注意事项

干燥机检修要求及注意事项
嘿，朋友们！今天咱来好好聊聊干燥机检修要求及注意事项。

这可太重要啦，就好比一辆汽车，要想跑得顺溜，就得定期保养检修不是？
首先说这检修要求哈。

就像人要定期体检一样，干燥机要仔细检查各个部件呢！比如说那过滤网，你得看看是不是脏啦，要是脏得不像话，那风还咋通畅地通过呀，这干燥效果能好吗？就好比人的鼻子被堵住了，那不得难受死！还有那些管道啊，有没有漏啊，这就如同家里的水管漏水一样，得赶紧修好啊！
再说说注意事项，这可是关键呢！在检修的时候，千万别粗心大意呀！你要是不小心把某个零件弄坏了，哎呀，那可就糟糕啦！就像你搭积木，好不容易搭得高高的，结果一个不小心碰倒了，岂不心疼死！而且啊，一定要记得断电操作呀，要不然那多危险，就好像摸着电线玩似的，吓不吓人！
“哎呀，我之前都没注意这些呢！”小李惊讶地说。

“就是呀，所以以后可得重视起来。

”老王接着说道。

对呀对呀，大家可都得记住咯！咱可不能小瞧这些检修要求和注意事项，只有这样，才能让干燥机好好工作，为我们服务呀！总之呢，对干燥机的检修一定要认真负责，就像对待我们自己的宝贝一样精心呵护，这样它才能发挥出最好的效果呀！大家说是不是这个理儿！。

20081220[原创]吸附式干燥机排气阀持续排气故障维修

故障时间：2004-8-2
编号：集电-空压机-03
吸附式干燥机排气阀持续排气故障维修
现象：2004年8月2日中班，2#干燥机出现排气阀持续排气现象，双罐不能切换工作，仅在充压时有不排气现象。

检查：1、C、P阀的膜片破损。

2、A2阀紧固螺母松脱。

分析：由于A1、A2、B1、B2共用气源联动动作，当其中一个阀膜片破损或阀体故障时，会造成气罐间无压力差，阀体动作不良，致使四个阀均不能正常动作。

因此双
塔工作模式形如一个塔工作。

另外，电磁阀动作不良也会造成以上情况。

P、C阀故障或膜片破损会造成排气消音器持续排气，压力损失非常大。

工作原理：
说明：A1和B2、A3和B4阀同方向动作，A2和B1、A4和B3阀同方向动作。

1、A罐工作：A1、B2开（B1、A2关）
A罐吸附：A3开、A4关、B1关、
B4开，C关、P开
B罐脱附：P开排气
2、均压：P关、C开
3、切换：A1、B2关，B1、A2开，B
罐吸附，A罐脱附
4、高压脱附：P开、C关→B罐工作。

余热再生吸附式干燥机操作维护检修规程

余热再生吸附式干燥机操作维护规程1.目的为了规范余热再生吸附式干燥机操作维护，确保设备的安全正常运行，使操作维护有章可循，特制订本规程。

2.适应范围F-2000MH型余热再生吸附式干燥机3.主体内容3.1启停准备及操作3.1.1操作前，必须对周围其它物品的放置及环境、设施设备、工器具进行检查确认；确认安全可靠、无隐患，并按规定填写《安全生产确认表》后方可进行操作。

3.1.2空压工要熟练掌握设备构造、性能、工作原理及操作标准。

操作严格按《F-2000MH 型余热再生吸附式干燥机安全操作与维护规程》及《空压工安全技术操作规程》进行操作。

3.1.3根据需要，操作人员选择A塔或B塔启动，只要按相应的按钮就能完成相关的操作，同样，操作人员按停机或是紧急停机按钮来停止设备。

3.1.4画面3.1.4.1操作人员可以通过触摸屏监测系统状态，并进行其相应的操作。

系统上电后，显示屏首先进入系统首页。

3.1.4.2系统流程点击【进入】键，进入系统流程画面，如图1所示：图1此画面显示入口温度、吸附温度、露点温度、进口压力、出口压力、系统运行时间、停机均压时间、露控时间、系统运行阶段数、A、B运行状态、排污阀开关状态。

另各阀门图幅将根据阀门反馈进行绿色开启、红色关闭的状态切换。

3.1.4.3登录画面a点击【登录画面】键，进入登录画面，如图2所示：图2b点击【登录】键，将弹出用户名及密码输入对话框，如图3所示：图3c点击【用户】键，输入用户名，用户名为：USER。

d点击【密码】键，输入密码，密码为：1127。

e输入完毕后，点击完成用户登录。

f点击【注销】键，退出当前用户权限。

g点击【系统流程】键，返回系统流程画面。

3.1.4.4参数设置在成功登录后，点击【参数设置】键，进入参数设置1画面，如图4所示：图4a点击【系统流程】键，返回系统流程画面。

b点击【下一页】键，进入参数设置2画面，如图5所示：图5c点击【系统流程】键，返回系统流程画面。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

◎吸附式干燥机维修所以对气源进行处理是绝对必要的，空气的净化处理设备主要由后部冷却器、精密过滤器（含气水分离器）、干燥机（吸附式或冷冻式）、自动排水排污阀等根据不同的工艺要求组成一个完整的系统。

压缩空气的干燥程度通常是用露点温度来表示的一、工况条件与技术指标Working condition and technical data再生气量（Purge air): ≤12～15%工作压力（Working pressure): 0.6～1.0MPa进气含油量（Inlet oil content): ≤0.1mg/m3成品气压力露点（Outlet air pressure dew point): -20～－40℃干燥剂（Desiccant): 活性氧化铝（Activated aluminum）或分子筛（Molecular siere)工作周期（Working periods): 60～180min进气温度（Inlet temperature): 0～45℃二、伽利略吸附式干燥机产品特点：1）人性化设计：科学合理结构设计，外型新颖，美观大方，长期高效，性能稳定，操作、维护、保养方便，安装简便（无基础）。

2）采用变压吸附的工作原理循环周期可根据工况进行编程，出厂标准设置10min。

可根据客户需求合理选配多种控制模式，如：PLC控制、远程监控、露点显示及信号传输功能。

3）简体内壁作专业的防锈处理，10年不锈蚀。

4）灵活稳定的气动阀，工作可靠，寿命使用长。

5）吸附剂充填量极为充裕，大容量的干燥剂床保证了空气与干燥剂有充足的接触时间，使干燥剂能充分吸收水份，达到稳定的出口露点。

保证出口空气露点的稳定，除水效果。

6）品质优良的消音器，有效的降低产品噪音，具有压力保护功能，提升产品安全性。

7）保持吸附筒内空气合适的流速，既可确保压缩空气与吸附剂充分接触，亦可防止吸附剂移动和粉化。

8）产品独特设计，气流脉冲小，气压平稳无波动，吸附剂破碎大大降低，出口气含粉尘少。

三、型号规格与性能参数Model,size & technical data微热吸附式干燥机工作原理、操作事项及维护保养1、概述在应用许多类似于精密电子行业或高精密仪表的运用上,因为工艺要求需将压缩空气中的压力露点降到0℃以下时,因冷冻式干燥机的压力露点低于0℃时会出现管路结冰的现象,此时采用冷冻式干燥已不能满足工艺的要求,我司在引进先进的冷冻式干燥机制造技术同时,也引进了无热式吸附式干燥机的制造技术,其最低露点温度可达-70℃；同时采用优质的材料如进口不锈钢气动阀、不锈钢单向阀等制造,避免管路的污染,提高空气品质。

在引进和吸收的同时结合国内的运用经验,为降低无热式干燥机的气耗问题而衍生微热式干燥机及组合式干燥机,以降低压缩空气的耗气量,最低耗气量可达5%。

以满足不同用户的需求。

3、微热式干燥机的产品流程图及工作原理由空压机排出的大量空气，由压缩空气入口管流入，通过气阀进入两个塔中的运转塔，其中的湿气会被吸附剂所吸收而干燥。

当空气流通到塔顶时，空气中的水份被全部吸收，露点温度可达-40℃，从而机台工作原理参考冷冻式干燥机及无热吸附式干燥机工作原理,采用组合式其再生风量最低可降至5%.5、吸附式干燥机基础知识①什么是吸附？吸附作用是如何发生的？吸附就是物质在两相交界面上浓度自动发生变化的现象。

一切固体都具有不同程度的将其周围介质的分子、原子、或离子吸附到自己表面的能力。

从热力学观点来说，固体表面之所以能吸附其它介质，是因为固体表面有过的能量—物理上称作“表面自由焓”，它具有吸附其它物质而达到降低自身表面能量的趋势。

②什么是吸附剂？什么是吸附质？对特定介质有明显吸附作用的物质称为“吸附剂”。

被吸附的物质称为“吸附质”在一定条件下，吸附剂的表面积越大，它的吸附能力越强。

因此为了提高吸附剂的吸附能力，必须可能增大吸附③什么是压缩空气吸附式干燥机？它有什么特点？压缩空气干燥机是利用吸附剂在常温下对空气中水蒸气有较大吸附量的特点制成的压缩空气干燥设备。

特点是经吸附式干燥机处理后的压缩空气露点更低，含水量更少，但耗能更多。

④吸附式干燥机常用的吸附剂有哪些？常用的吸附剂有：硅胶、活性氧化铝、分子筛。

⑤吸附式干燥机有哪几种形式？按吸附剂再生方式来分类，主要可分为无热再生吸附式干燥机和有热再生吸附式干燥机两种。

由于无热吸附式干燥机是按等温吸附工作，又称“变压吸附”有热吸附式干燥机是按等压吸附工作，又称“变温吸附”。

在实际使用中还有一种叫微热式干燥机，从形式上看，微热式再生干燥机也是对再生气体进行加温，但是由于它使用的再生气体是来自本身的含水量很低的干燥空气，因此它也是属于“变压吸附”干燥机。

⑥消音器在吸附式干燥机中起什么作用？消音器的作用是降低吸附式干燥机再生气体中排出的噪声。

由于再生废气在排出时有一定压力，排气速度较快，会引起气体震动并产生强烈的排气噪声，一般可达到80～110dB。

按有关规定，在排气噪声大于75dB时，就要求采取消声措施。

在吸附式干燥机中，由于再生排气中带有大量的粉尘和水气，在温度适宜时会有凝结水积聚，很容易造成消音器堵塞。

因此消音器吸附式干燥机中的工作条件是十分恶劣，是吸附式干燥机中的一个易损配件。

⑦再生阀的节流孔在吸附式干燥机中起什么作用？无热吸附式干燥机依靠取自身的干燥空气对吸附剂进行脱附。

再生气体经过再生阀后再进入再生塔。

节流孔起以下几种作用：①使再生气压力降低到接近大气压状态。

②使再生气压至少能大于吸附床阻力，以确保脱附出来的水气能顺利排出塔外。

③使再生气在规定时间里连续流过吸附床，并在离塔前可能接近饱和。

6、吸附式干燥机主要配件②电脑控制面板③气动阀④吸附剂分子筛(原装进口) 氧化铝特点：充分利用吸附剂的各种使用特性，确保空气更加干燥，吸附剂使用寿命延长。

吸附剂采用台湾进口，机械强度更高，吸附力更强，保证了机台可长时间使用及露点的稳定。

⑤单向阀⑥压力安全阀（现改机型不安装）产地：产地：品牌：品牌：⑦不锈钢压力表⑧、消声器产地：品牌：特点：优良配件确保机台的安全并有效的降低机台的噪声。

7、吸附式干燥机注意事项进塔空气含油量应控制在0.01mg/m3以下；鉴于无油空压机目前还不能做到真正无油，为防止微量油分在吸附床中累积（这种累积是很快的），干燥器进气口装设除油器是必要的；吸附干燥机应在额定温度压力条件下使用，当进气温度高于或进气压力低于额定值时，应进行容量修正；吸附干燥机与活塞式空压机连用时，应前设稳压储气罐，以消除脉动气流对吸附剂高速冲击；切忌刻意“节能”而减少再生气耗（包括再生气量和加热功率）；当有“冷干机前置”时，吸附干燥机与冷干机的连接，只要场地许可，应尽量分体安装，以减少空气压降，改善冷干机通风条件及便于日常的维护检修；供气量充分时，应将无热再生干燥机列入首选，它的综合耗能不会比加热再生高，而它的露点更低，更稳定。

8、吸附式干燥机的易损件传统上将吸附剂、控制器和阀门及消音器合称为吸干机的四大易损件。

①作为干燥器的工业主体，吸附剂在大部分的时间里承受着压力、水汽和热量的频繁冲击，容易受机械性破碎和受介质污损，使吸附剂性能劣化。

自从活性氧化铝取代硅胶成为主选吸附剂后，各种性能都大为提高，尤其抗压强度和抗液态水浸泡性能方面达到了很高的水准，只要不出现“再生能耗不足”等操作因素，经活性氧化铝处理后，压缩空气露点稳定达到－40℃在技术上是有保证，且寿命可达2－3年以上。

②控制器是吸附干燥机的指挥中心，附着电子技术的发展及PLC 技术广范应用，在控制精度与可靠性方面均比早期的机械－电气控制有了质的飞越。

除了加热再生元件在抗干扰性及抗过载性方面还进一步提高外，其它的控制元件已经不属于易损件了③控制阀是吸附干燥机中比较容易损坏的零部件。

频繁的切换和长期遭受水分及吸附剂脱落物的混合侵袭是阀门损露坏的重要原因。

④消音器是较容易出现故障的部件，其主要表现形式是消声排气通道堵塞。
