变质岩野外工作方法
岩石的野外地质工作方法
接触热变质岩、接触交代变质岩、
气-液变质岩、动力变质岩）
常见矿物类型
1. 石英 2. 斜长石 3. 碱性长石 4. 普通角闪石 5. 黑云母 6. 黄铁矿（多数褐铁矿化） 7. 磁铁矿 8. 红柱石 9. 石榴子石 10.透闪石
一、岩浆岩
肉眼鉴定火成岩的主要依据是岩石的产状 (野外产出形态)、颜色、结构、构造、矿物组 成等，最后确定其岩石名称。
砂岩的粒度分类方案
按碎屑颗粒粒度(D)可划分为： 粗砂岩： D=1~0.5mm 中砂岩： D=0.5~0.25mm 细砂岩： D=0.25~0.1mm 极细砂岩： D=0.1~0.05mm
砂岩的成分-成因分类方案
考虑三种碎屑颗粒之间的比例：
1. 石英砂岩: Q>95%, F+R<5% 2. 长石石英砂岩: Q =95~75%, F:R>1 3. 岩屑石英砂岩: Q =95~75%, F:R<1 4. 长石砂岩: Q<75%, F:R>3 5. 岩屑长石砂岩: Q<75%, F:R =
变质岩分类命名
一、基本类型的划分——依据最显著的基本特征 (1)面理化的——岩石构造决定岩石的基本名称
如：板岩、千枚岩、片岩、片麻岩等 (2)无面理至弱面理化——主要矿物成分(＋产状)
如：石英岩 (以Q为主） 大理岩 (以碳酸盐矿物Cc、Dol为主) 蛇纹岩 (以Ser为主) 角岩 (接触变质，除石英岩、大理岩外)
色率
90
40
15
超基性岩 基性岩
中性岩 酸性岩
橄榄岩
辉长岩
闪长岩
花岗岩
钾长石和斜长石肉眼鉴定:
辉石和角闪石肉眼鉴定：
侵入岩
结构： 岩石结晶程度 岩石中矿物颗粒大小 岩石中矿物的自形程度
岩石学-侵入岩野外工作方法(1)概要
②相对大小
等粒结构：同种矿物颗粒大小大致相同 不等粒结构：同种矿物颗粒大小不等，大小都有。
如颗粒从大到小依次降低，称连续不等粒结构。 斑状结构：岩石中矿物颗粒可分为大小截然不同的两群，大 者称斑晶，小者及不结晶的称为基质。是浅成岩的重要特征。
斑晶早于基质，形成于不同的世代。斑晶多在深 处或上升过程中晶出，结晶早，结晶时间长，颗 粒大；随后，携带斑晶的岩浆上升到地表或较浅 处，快速冷凝，形成细小的晶体，隐晶质，微晶， 甚至来不及结晶而成玻璃质，即为基质。
黑色
黑色
一般Ng∧C<250
Ng∧C>250
多数二轴(－)，2V较大 多数二轴(＋)，2V中等
多蚀变为绿泥石
蚀变物为次闪石
浅色矿物的区分标志
颜色 解理 双晶 轴性 蚀变
石英
斜长石
钾长石
烟灰色
灰白色
肉红色
无
两组，870 两组，近900
无 聚片，卡钠复合 卡式，格子
一轴晶(＋) 二轴(＋－)
二轴(－)
无
绢云母
高岭土
e.其他特征
其他特征包括次生变化、破碎情况、岩脉穿插、 岩石包体、矿化等，如见到应描述。
次生变化是指岩石形成以后所遭受的各种化学 和物理的改造或破坏（包括蚀变、风化等）导 致的矿物成分改变而形成次生矿物。如橄榄石 的蛇纹石化、透闪石化、伊丁石化，辉石、角 闪石、黑云母的绿泥石化，长石的高岭土化、 绢云母化等。通常次生变化在手标本上不易观 察，偏光显微镜下则看的清楚。
野外简单定名
钾长花岗岩 二长花岗岩 花岗闪长岩 （花岗岩） 石英正长岩 石英二长岩 石英闪长岩 20
Q
正长岩
二长岩
闪长岩
5
野外地质工作实用手册

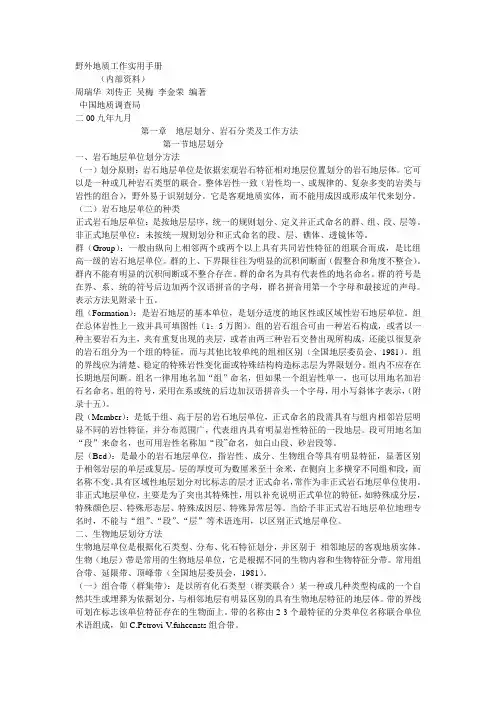

野外地质工作实用手册（内部资料）周瑞华刘传正吴梅李金荣编著中国地质调查局二00九年九月第一章地层划分、岩石分类及工作方法第一节地层划分一、岩石地层单位划分方法（一）划分原则：岩石地层单位是依据宏观岩石特征相对地层位置划分的岩石地层体。
它可以是一种或几种岩石类型的联合。
整体岩性一致（岩性均一、或规律的、复杂多变的岩类与岩性的组合），野外易于识别划分。
它是客观地质实体，而不能用成因或形成年代来划分。
（二）岩石地层单位的种类正式岩石地层单位：是按地层层序，统一的规则划分、定义并正式命名的群、组、段、层等。
非正式地层单位：未按统一规则划分和正式命名的段、层、礁体、透镜体等。
群（Group）：一般由纵向上相邻两个或两个以上具有共同岩性特征的组联合而成，是比组高一级的岩石地层单位。
群的上、下界限往往为明显的沉积间断面（假整合和角度不整合）。
群内不能有明显的沉积间断或不整合存在。
群的命名为具有代表性的地名命名。
群的符号是在界、系、统的符号后边加两个汉语拼音的字母，群名拼音用第一个字母和最接近的声母。
表示方法见附录十五。
组（Formation）：是岩石地层的基本单位，是划分适度的地区性或区域性岩石地层单位。
组在总体岩性上一致并具可填图性（1：5万图）。
组的岩石组合可由一种岩石构成，或者以一种主要岩石为主，夹有重复出现的夹层，或者由两三种岩石交替出现所构成，还能以很复杂的岩石组分为一个组的特征，而与其他比较单纯的组相区别（全国地层委员会、1981）。
组的界线应为清楚、稳定的特殊岩性变化面或特殊结构构造标志层为界限划分。
组内不应存在长期地层间断。
组名一律用地名加“组”命名，但如果一个组岩性单一，也可以用地名加岩石名命名。
组的符号，采用在系或统的后边加汉语拼音头一个字母，用小写斜体字表示，（附录十五）。
段（Member）：是低于组、高于层的岩石地层单位，正式命名的段需具有与组内相邻岩层明显不同的岩性特征，并分布范围广，代表组内具有明显岩性特征的一段地层。
《变质岩的野外》PPT课件
区域变质岩的主要类型
3. 片岩
(1) 具有片理构造的中变质岩，分布很广， (2) 原岩—类型复杂，可以由超基性岩、基性岩、各种凝灰岩和含杂质 砂岩、泥灰岩、泥质岩，经过中级变质作用形成， (3) 显晶质等粒鳞片变晶结构，或基质为鳞片变晶结构的斑状变质晶结 构，片状构造， (4) 矿物：片状矿物——云母，绿泥石，滑石
结 晶 习 性
变 晶 矿 物 相 互 关
（（（ 构
碎 裂 结 构
糜 棱 结 构
玻 璃 质
分 类
碎
屑
系
结
交代 结构
）
）
构 ）
变质岩的构造（metamorphic structure）
与变质岩结构有变质结构和变余结构之分一样，变质岩构造也 可分变质构造（metamorphic structure）和变余构造 （palimpsest structure）两大类。变余构造是因变质作用 不彻底，而保存的原岩构造，又称为残余构造（relict structure），多见于低级变质岩中，与变质构造相伴生。变 质构造分定向构造（directional structure）和无定向构造 (nondirectional structure )两类。定向构造的特点是非等 轴颗粒近平行排列，出现优选方位，是偏应力作用下岩石变形 的结果，多垂直最大压应力方向发育。其形成机制包括机械旋 转、粒内滑移、优选成核、优选生长（压溶）等（图19-4）。
(1) 含 角闪石＋斜长石，石英较少或无
角闪石等暗色矿物≥50％，
矿物成分除Am、Pl外，常见铁铝榴石、绿帘石、黝帘石
变粒岩结构较细，片麻状构造不清楚，但是可以相互过渡 (4) 原岩—粉砂岩、岩屑砂岩，基性—酸性凝灰岩及少量中酸性喷出 岩———经过中高级变质作用形成， (5) 进一步命名，依据片状、纤状矿物：
《变质岩的野外》PPT课件(2024)
等。
结构构造
地质产状
接触变质岩的结构构造 与原岩相似，但可能出
现重结晶现象。
13
接触变质岩常呈带状或 环状分布于侵入体与围
岩的接触带附近。
动力变质岩识别要点
岩石类型
动力变质岩主要包括碎裂岩、糜棱岩 等。
矿物成分
动力变质岩中的矿物成分受原岩影响 较大，但可能出现一些新生矿物，如 绿泥石、滑石等。
《变质岩的野外》PPT课件
2024/1/29
1
• 变质岩基本概念与分类 • 野外观察方法与技巧 • 识别不同类型变质岩 • 分析变质作用过程及环境因素 • 野外实例分析与讨论 • 总结与展望
2024/1/29
2
01
变质岩基本概念与分类
2024/1/29
3
变质岩定义及形成过程
2024/1/29
变质岩定义
大理岩类
由石灰岩、白云岩等碳酸盐类岩石经中级变质而 成，具有粒状变晶结构和块状构造。
石英岩类
由石英砂岩、硅质岩等原岩经高级变质而成，具有粒状 变晶结构和块状构造。
6
02
野外观察方法与技巧
2024/1/29
7
观察前准备工作
1 2
熟悉变质岩的基本类型和特征
在出发前，应对变质岩的基本类型、成因、结构 和构造等特征有所了解，以便在野外能够准确识 别。
尽管我们已经对变质岩的成因有了一定的了解，但是仍然需要更深入的研究来揭示不同
类型变质岩的详细成因机制和演化过程。
探索变质岩与矿产资源的关系
变质岩中常常蕴藏着丰富的矿产资源，如何有效地识别和评价这些资源是未来研究的重 要方向之一。
岩石的野外观察及工作方法
内 容
• 沉积岩野外观察及工作方法 • 岩浆岩野外观察及工作方法
• 火山岩野外观察及工作方法 • 变质岩野外观察及工作方法
沉积岩野外观察及工作方法
1.1、沉积岩类分类命名
根据岩石成因，沉积岩可分类为碎屑岩、化学岩、生物
化学岩和粘土(泥质)岩四大类。 岩石大类的定名是根据岩石的结构特征、物质组成定名。 如：粘土岩、碳酸盐岩。 岩石中的有用成分(元素、化合物)含量达一定量时，则作
未固结-弱固结 泥(粘土) 无纹理 无页理 固 结 有纹理 有页理 页岩 泥岩
含粉砂泥 高岭石粘土、蒙脱石 粉砂质泥 (粘土) (粘土) 粘土、伊利石粘土 含粉砂、 泥 岩 含粉砂、 页 岩 粉砂质、泥岩 钙质泥岩、铁质泥岩、硅 高岭石、粘土岩、伊 质泥岩 利石、粘土岩、蒙脱 石粘土岩、高岭石-伊 钙质页岩、炭质页岩、铁 利石粘土岩等 质页岩、 黑色页岩、 硅质 页岩、油页岩 泥板岩
原生 碎屑白云岩 白云岩 原地生物 白云岩
沉积岩野外观察及工作方法
1.5、化学岩的分类和命名
（1）碳酸盐岩的分类和命名
碳酸盐岩与粘土岩(粉砂、砂)的过渡类型
岩石名称 石灰岩(白云岩) 方解石（白云石）% 90—100 粘土(粉砂、砂)% 10—0
含泥质(粉砂质、砂质)灰岩(白云岩)
泥灰岩(泥质白云岩) 粉砂质(砂质)灰岩(白云岩） 灰质(白云质)粘土(粉砂、砂)岩 含灰质(白云质)粘土(粉砂、砂)岩 粘土(粉砂、砂)岩
第四纪松散沉积物分类命名表〔据地矿部，1984， 《土工试验规程》修改〕 <0.005mm <0.005mm 粒径及含量 <0.005mm 6-25% <6% 25-50% 磨圆状 漂石 含粘土漂石 粘土质漂石 ﹥200mm,>50% 棱角状 块石 含粘土块石 粘土质块石 >20mm(200-20mm 为主) 磨圆状 棱角状 >50% >10mm(20-10mm 为主） ，>50% >5mm(10-5mm 为主） ，>50% >2mm(5-2mm 为主） ，>50% 卵石 碎石 粗砾 中砾 细砾 含粘土卵石 含粘土碎石 含粘土粗砾 含粘土中砾 含粘土细砾 粘土质卵石 粘土质碎石 粘土质粗砾 粘土质中砾 粘土质细砾 砾质亚粘土 砾质轻粘土 砾质重粘土 含砾质亚粘土 含砾轻粘土 含砾重粘土 微含砾亚粘土 微含砾轻粘土 微含砾重粘土 亚 粘 土 轻 粘 土 粉质亚粘土 粉质轻粘土 轻 粘 土 重 粘 土 <0.005mm <0.005mm <0.005mm 10—30% 30—60% >60%
野外工作方法
1）地质测量：地质测量是运用地质理论和有关方法，全面系统地进行综合性的地质矿产调查和研究，查明工作区内的地层、岩石、构造与矿产的基本地质特征，研究成矿规律和各种找矿信息进行找矿。
它的工作过程是将地质特征填绘在比例尺相适应的地形图上，亦称为地质填图。
2、加密点：为进一步控制地质界线和构造形态的变化，在满足基本点密度要求的前提下，在基本点之间沿地质界线加密布置的观察点。
3、技术取样：是指为了研究矿产和岩石的技术物理性质而进行的取样工作。
4、预算标准:预算标准是指在一定时期和一定的生产技术条件下，完成一定计量单位的地质调查工作，在人、财、物的利用和消耗方面应达到的标准。
5、综合地层柱状图:为了概略的反映图区地层系统、各时代地层岩性组合、层序、厚度、含矿性、接触关系、时代依据和纵横变化的一种图件。
1、预算标准是指一定时期和一定的生产技术条件下，完成一定计量单位的地质调查工作，在人、财、物的利用和消耗方面应达到的标准。
2、1：5万地质矿产调查工作手段预算标准应包括：地形测绘、地质测量、遥感地质、物化探、钻探、山地工程（坑探、浅井、槽探）、岩矿实验、其他地质工作、工地建筑等预算标准。
3、踏勘工作选择路线方向的原则是基本上垂直地层或垂直于区域构造线走向。
4、区域地质调查的目的和任务是查明测区内的地层古生物、岩石、矿床、地质构造、水文工程地质及环境地质、灾害地质等特征。
5、区域地质调查的成果是完成实际材料图、地质图、构造纲要图和区域地质调查报告和地质图说明书。
6、实测地层剖面的主要目的是查明地层层序、岩石厚度及岩性特征、沉积相类型及变化特征、化石特征、含矿性、接触关系等。
7、选择实测地层剖面的要求是地层连续出露好、地层层序完整、接触关系清楚、构造简单、岩性组合及厚度在查区具有代表性、化石丰富、通行条件好等。
8、实测地层剖面的主要分层依据是岩性特征、化石内容等。
9、实测地层剖面的分层精度与比例尺的大小有关，如1/2000比例尺，一般情况下最小分层厚度是 2米，最大分层厚度是米。
工程勘察野外施工重难点(3篇)
第1篇工程勘察作为工程建设的第一步，其野外施工的质量直接关系到后续工程的顺利进行。
然而，由于野外施工环境的复杂性和不确定性，勘察野外施工过程中面临着诸多重难点。
以下将从几个方面进行阐述：一、地质条件复杂野外施工过程中，地质条件复杂是首要重难点。
不同地区地质条件差异较大，勘察人员需要面对各种地质问题，如：1. 岩石类型多样：勘察区域可能存在多种岩石类型，如花岗岩、石灰岩、砂岩等，给勘察工作带来较大难度。
2. 地质构造复杂：地质构造复杂可能导致勘察过程中遇到断层、褶皱等地质现象，给施工带来安全隐患。
3. 地下水丰富：勘察区域地下水丰富可能导致勘察设备受损、施工进度延误等问题。
二、野外环境恶劣野外施工环境恶劣是勘察野外施工的另一大重难点。
以下列举几个方面：1. 气候条件：勘察区域可能存在极端气候，如高温、寒冷、多雨等，给施工人员带来极大不便。
2. 自然灾害：勘察区域可能存在地震、洪水、泥石流等自然灾害，给勘察工作带来极大风险。
3. 交通不便：勘察区域可能位于偏远山区或沙漠等地区，交通不便导致勘察设备运输困难。
三、施工技术要求高勘察野外施工对技术要求较高，以下列举几个方面：1. 勘察设备：勘察设备需要适应各种地质条件，具有高性能、可靠性等特点。
2. 施工工艺：勘察施工工艺需要科学合理，以确保勘察数据的准确性。
3. 人员素质：勘察人员需要具备丰富的经验和较高的专业素养，以确保勘察工作的顺利进行。
四、安全管理难度大勘察野外施工安全管理难度较大，以下列举几个方面：1. 安全隐患：勘察施工过程中，可能存在坍塌、滑坡、触电等安全隐患。
2. 疾病防治：野外施工环境可能导致施工人员患上皮肤病、高原反应等疾病。
3. 应急处置：勘察野外施工可能遇到突发事件，如自然灾害、设备故障等，需要制定应急预案。
总之，勘察野外施工重难点众多，给勘察工作带来诸多挑战。
为克服这些重难点，勘察单位应加强技术创新，提高勘察人员素质，完善安全管理制度，确保勘察野外施工顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变质岩填图方法体系
浅或中变质岩区，可采用相应原岩（沉积岩和 火成岩）的填图方法，加强变质作用与变形作 用的研究
中、深变质岩区 以同一成因类型原岩建造的变质岩或变质岩石
组合填图单位为基础，以构造分析方法为手段， 以地质事件为主线的填图方法体系。 分为： 构造-地层-事件法； 构造-岩层-事件法； 构造-岩石-事件法
2、压力
静压力：上覆物质重量造成的，随深度增加。 其作用使变质反应的温度升高以及形成分子体积 较小和比重较大的矿物。
应力：为定向压力，与构造运动有关，在地壳 浅部较强，深部减弱。如断层面两侧的碎裂岩和 糜凌岩
3、 流体
地下流体中，除H2O、CO2外，还有F、Cl、B等 挥发分存在于矿物粒间空隙、裂隙中。其作用起 溶剂作用，促进组分的溶解，加大扩散速度，促 进重结晶和变质反应的进行，水溶液又是交代作 用中物质带入或带出不可缺少的介质。
若与板岩呈过渡，可称：千枚状板岩或板状千枚岩
3. 片岩 (1) 具有片理构造的中变质岩，分布很广， (2) 原岩—类型复杂，可以由超基性岩、基性岩、各种凝灰
岩和含杂质砂岩、泥灰岩、泥质岩，经过中级变质作用形 成，
(3) 显晶质等粒鳞片变晶结构，或基质为鳞片变晶结构的斑 状变质晶结构，片状构造，
1. 变质作用
——地壳形成和演变过程中 ，在地下一定深处， 由于受到构造运动、岩浆活动等的影响，原岩 的矿物成分和结构构造发生相应变化称为变质 作用，有变质作用形成的岩石称变质岩。
正变质岩：原岩为火成岩经变质作用形成的变 质岩。
副变质岩：原岩为沉积岩经变质作用形成的变 质岩。
二 变质作用的控制因素及变质作
(4) 矿物：片状矿物——云母，绿泥石，滑石 柱状矿物——阳起石，透闪石、普通角闪石等 粒状矿物——长石，石英等 有时含有石榴石、十字石、蓝晶石等特征变质矿物的变斑
晶。
一般：片状矿物或柱状矿物>30% 粒状矿物常以石英为主，可含一定量长石，长石<25% (5) 与千枚岩区别：变晶粒度>0.1mm，肉眼可以辨认矿物 (6) 进一步划分：云母片岩，石英片岩，绿片岩，角闪片岩，
质矿物，如红柱石、堇青石、十字石、矽线石、 蓝晶石、硅灰石等，它们分别产出于不同的P-T条 件。 (2) 广泛发育纤维状、鳞片状、长柱状、针状矿物， 如矽线石、绢云母等。 (3) 出现比重大、分子体积小的矿物，如石榴石、 绿辉石。 (4) 变质岩中的矿物常发育变形现象。 (5) 变质岩中含（OH）的矿物与岩浆岩相比更发育。 (6) 变质岩中的石英，长石等矿物常具波状消光， 裂纹也较发育。
八、变质岩区填图工作方法
变质岩区填图工作主要包括
野外路线调查，控制地质体及重要界线；追索 组合标志层（或标志层、特殊岩性等），对关 键地区的构造解剖，确定构造形式；
测制构造地层（岩石）剖面，恢复和建立地层 （原岩）系统；
针对工作区和区域构造关系，做必要的区域构 造调查；
采集各类样品，进行室内鉴定分析，特别是对 重要的构造定向标本要进行观察研究。
变质岩野外工作方法
李印宝
目录
一、变质作用与变质岩的相关概念 二 、变质作用的控制因素及变质作
用的方式 三 、变质作用的主要类型 四 、变质岩的基本特征 五 、变质岩的主要类型 六 、变质相 七、 变质岩的野外工作方法 八、 变质岩区填图方法
一、变质作用与变质岩的相关概念
(4) 命名：可据颜色、杂质不同详细命名，如黑色炭 质板岩，灰绿色钙质板岩，
(5) 用途：瓦、铺路等建材 (6) 我国分布：北方滹沱群，南方板溪群、昆阳群
2. 千枚岩 (1) 具有典型的千枚状构造的浅变质岩 (2) 原岩—泥质岩、粉砂岩或者中酸性凝灰岩，经
过低级变质作用形成，变质程度比板岩稍高
三、变质作用的主要类型
1、动力变质作用（碎裂变质作用） 2、接触变质作用 （1）热接触变质作用 （2）接触交代变质作用 3、气化水热变质作用（溶液交代变质作用） 4、区域变质作用 5、混合岩化作用
四、变质岩的基本特征
（ 一） 变质岩中矿物特征 (1) 出现一些岩浆岩、沉积岩中都不出现的特征变
(3) 矿物：原岩矿物成分基本上已全部重结晶, 主要 由细小的绢云母、绿泥石、石英、钠长石等新生 矿物组成，若原岩中F晶结构，颗粒平均<0.1mm，岩石片 理面上具有明显的丝绢光泽，常具小褶皱构造，
(5)命名：可据颜色、杂质、变质矿物进一步命名， 如：银灰色千枚岩，硬绿泥石千枚岩
蓝闪石片岩区域变质岩的主要类型
七、变质的野外岩性描述
•颜色 •变质岩的结构、构造 •矿物成分及含量 •特征变质矿物（颜色光泽解理硬度等） •次生蚀变及比重等 •岩石定名 •附加名称+基本名称
如 商丘铁矿的片麻岩，为太古界深成变质岩，多为 黑云斜长角闪片麻岩，斜长角闪片麻岩等，灰绿色至 黑色，粒状变晶结构，块状构造，片麻状构造，局部 裂隙发育矿物成定向排列，局部见绿泥石化
区域变质岩的主要类型
1. 板岩 (1) 具有板状构造的浅变质岩 (2) 原岩—主要是泥质岩、粉砂岩或者中酸性的凝灰
岩，经过轻微变质，原岩矿物成分基本无重结晶作 用或者只少部分重结晶，主要是脱水、硬度增高
(3) 外观：致密、隐晶质，矿物颗粒细，肉眼难鉴别， 有时板理面上有少量云母、绿泥石等新生矿物，
用
（一）、控制因素
从物理化学角度看，尽管控制变质作用的地质因素 多种多样，但主要因素为温度（T）、压力（P）、 流体成分（x）。
1、温度
温度升高，岩石内部分子或原子活动性加大，为 变质创造前提条件，主要起重结晶和新生矿物形成
如非晶质——结晶质，隐晶质——显晶质 石英砂岩——石英岩
