杠杆、滑轮、浮力综合计算题(1)
初中物理力学综合计算题-(有答案)
1、图31是某建筑工地利用滑轮组和卷扬机提起重物的示意图。
当以速度v1匀速提起质量为m1的建筑材料时，滑轮组的机械效率为η1，卷扬机拉力的功率为P1；当以速度v2匀速提起质量为m2的建筑材料时，滑轮组的机械效率为η2，卷扬机拉力的功率为P2。
若η2-η1=5%，P1: P2=2:3，m1=90kg，动滑轮受到的重力G动=100N。
滑轮与轴的摩擦、细绳受到的重力忽略不计，g=10N/kg。
求：（1）提起质量为m1的建筑材料时卷扬机对绳的拉力F1；（2）两次工作过程中，建筑材料上升的速度v1与v2之比。
2．在生产玻璃过程中，常用位于天车上的卷扬机（其内部有电动机提供动力）通过滑轮组和真空吸盘提升玻璃，如图22甲所示。
当卷扬机通过滑轮组提升质量为60kg的玻璃并使玻璃以速度v1匀速上升时，卷扬机对滑轮组绳端的拉力为F1，天车对卷扬机的支持力为N1，拉力为F1的功率为P，滑轮组的机械效率为η；当卷扬机通过滑轮组提升质量为80kg 的玻璃并使玻璃以速度v2匀速上升时，卷扬机对滑轮组绳端的拉力为F2，天车对卷扬机的支持力为N2。
已知拉力F1所做功随时间变化的图像如图22乙所示，卷扬机的质量为120 kg，滑轮A、B的质量均为4kg，3v1=5v2，η=75%，吸盘和绳的质量及滑轮与轴的摩擦均可忽略不计，g取10N/kg。
求：（1）P的大小；（2）v2的大小；（3）N1与N2的比值。
图31建筑材料卷扬机乙240W/J4807209600t/s1.02.00.5 1.5卷扬机ABC玻璃吸盘甲图22天车解：（1）由题中W －t 图像解得P =2s960J=t W =480W …………………（2分）（2）根据η =%75W480N 600111=⨯===v P gv m PP W W 有总有………………………（1分） 解得：v 1 =0.6m/s 已知：3v 1=5v 2解得：v 2=0.36m/s ……………………………………………………………（1分）（3）设动滑轮C 所受重力为G 0，卷扬机提升60kg 玻璃时，滑轮组的机械效率为η=75% 所以有 η =%753B 011=++=gm G g m gm W W 总有，代入数据解得G 0=80 N ………（1分） 第一次提升60kg 玻璃的过程中，玻璃、动滑轮C 受力分析如答图5（1）所示，动滑轮B 受力分析如答图5（2）所示，卷扬机受力分析如答图5（3）所示。
2020年中考物理复习计算题专题《浮力综合计算题》(解析版)
《浮力综合计算题》一、计算题1.如图1，科考人员在一底面积为的圆柱形深井底部井底水平，井中水的质量不变，发现一贵重圆柱体金属物体物体未与井底紧密接触。
现用图2的装置将其打捞上来，若牵引车以的速度匀速向右行驶，通过滑轮组将物体由井底开始往上拉，牵引车对绳的拉力的功率随时间变化如图忽略动滑轮和绳子的重力及滑轮与绳子之间的摩擦求：物体离开水面后，在空中时牵引车对绳子的拉力；物体浸没在水中时受到的浮力；物体未被打捞时对井底的压强。
2.用细线竖直拉着一物体，将物块从盛水的烧杯上方缓慢下降直至完全浸没水中，物块下降过程中，所受拉力F随下降高度h的变化关系如图所示，求：物块的质量；当物块刚好完全浸没时，物块下表面受到水的压强；物体的密度。
3.如图所示，轻质杠杆可绕O点转动，杠杆左端A处挂了一物块，右端B处施加一个的拉力，此时杠杆在水平位置平衡，得，。
求绳子对杠杆A端的拉力。
若物块的体积为，求小球的重力。
4.将一底面积为的长方体木块用细线栓在一个空容器的底部，然后向容器中缓慢加水直到木块上表面与液面相平，如图甲所示，在此整个过程中，木块底部受到水的压强随容器中水的深度的变化如图乙所示，取。
乙木块所受到的最大浮力为多少N？木块重力为多少N？细线对木块的最大拉力为多少N？5.体重为500N的同学用一根绳子通过甲图所示的滑轮组能够提起重力为400N的物体A，此时绳子达到最大承受力若物体再增重绳子将断裂，不计绳重和摩擦。
求：如甲图所示，将物体A匀速提高2m，对物体做的有用功是多少？若在中提升物体A时，滑轮组的机械效率为，脚与地面的总接触面积为，则人对地面的压强是多少？该同学仍用这根绳子和滑轮，组成如乙图所示的滑轮组，利用它从水中缓慢匀速地提起一个边长为的正方体不计水的阻力，当提到B的下表面所受水的压强为时，绳子断裂，则在绳子断裂的瞬间，物体B在水中受到的浮力是多少？正方体B的密度是多少？计算结果用科学记数法表示，并保留到小数点后一位6.圆柱形容器置于水平地面容器重忽略不计，容器的底面积为，内盛30cm深的水。
浮力综合问题 习题试题练习题测试题及答案
（2）物体在露出水面之前，人的水平拉力F；
（3）物体逐渐露出水面的过程中，人拉力的功率随时间变化的图象如图乙所示，已知P1＝0.5P2，求物体露出水面过程中的t1时刻，物体所受浮力的大小。
4．一个质量为4kg、底面积为2.0×10-2m2的金属块B静止在水平面上，如图甲所示。现有一边长为LA=0.2m的立方体物块A，放于底面积为0.16m2的圆柱形盛水容器中，把B轻放于A上，静止后A恰好浸没入水中，如图乙所示。（已知水的密度为ρ水=1.0×103kg/m3，A的密度ρA= 0.5×103kg/m3，取g=10 N/kg）
（1）正方体物块A的重力；
（2）弹簧的长度恰好恢复到原长时，所加水的质量；
（3）物块B压在正方体A上时，容器对地面的压强。
6．在如图所示的装置中，物体M放置在水平桌面上，两侧用水平细线拴住．这两根水平细线通过两侧的定滑轮悬挂两个重物A、B，重物B下方有一个容器C．巳知重物A的重力10牛，重物B的重力比A大，两物体保持静止．当重物B的重力逐渐变化到15牛时，物体M即将开始运动（实际未动），然后往容器C内缓缓注水，当重物B的体积有1/4露出水面时，物体M又将开始运动，则重物B的密度为多大？
（1）粘合体未被切前的总质量；
（2）第一次切掉后，稳定时面部分的长度。
3．用如图甲所示的滑轮组从水底匀速提升﹣个重2400N体积为0.2m3的物体。若物体在露出水面前此装置的机械效率为80%．（不考虑绳重、摩擦和水的阻力，g＝10N/kg，ρ水＝1.0×l03kg/m）求：
7．小明的父亲为了解决全家人夏季淋浴问题，想自己动手制作一个太阳能淋浴器。他买来了一个圆柱形金属桶，一个压力传感开关，两个圆柱体以及细线若干。初步设计如图所示其中A、B两个圆柱体通过细绳与压力传感开关相连。已知：圆柱形金属桶的底面积S1＝0.5m2，高h1＝50cm；压力传感开关的作用是当它受到竖直向下的拉力达到10N时闭合，通过控制水泵从进水口向桶内注水，当拉力等于4N时断开，水泵停止向桶内注水；两个圆柱体的底面积
滑轮、杠杆、摩擦力、压强、浮力综合练习
（1）在实验操作中有一处明显的错误是（不必解释错误的原因）
3.某同学在研究重力跟质量的关系时，分别把钩码依次挂在测力计上测出重力大小．
钩码质量m/g
100
200
300
400
500
重力G/N
1
2
3
4
5
（1）在实验过程中需要的测量工具是．
（2）由实验数据可得出的结论是．物体所受重力与质量的比值等于，其物理意义是．
4.为了研究影响滑动摩擦力大小的因素，某同学作了如图所示的实验．
（选填“大于”、“小于”或“等于”）汽车所受阻力，快速行驶的汽车刹车后，由于
还会继续前进一段距离．
33.在水平桌面上有一重10N的长方体．用4N的水平拉力向右拉，长方体静止不动，此时它所受的摩擦力为N；拉力增大至6N时长方体做匀速直线运动此时摩擦力大小N；若拉力增大至8N时长方体所受的摩擦力为N．
34.如图所示，一个小孩沿水平方向用力推静止在水平地面上的小汽车，但没能推动，则此时小孩对车的推力（“大于”、“等于”、“小于”）车受到的阻力．
A．小球不受力B．小球受平衡力C．小球受非平衡力D．小球只受重力
26．建筑工人砌墙时常利用来检查所砌的墙壁是否．所利用的原理是.
27.汽车在平直公路上匀速行驶，设驱动轮在后，则前轮和后轮受到的摩擦力的方（ ）
A．都向前B．都向后C．前轮向前，后轮向后D．前轮向后，后轮向前

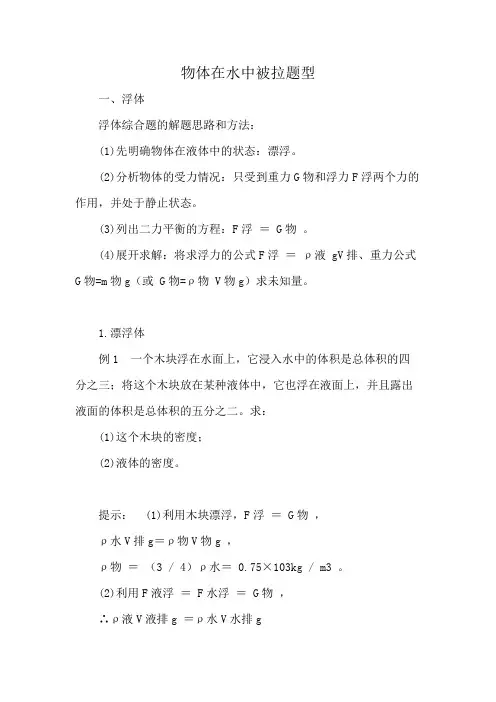

物体在水中被拉题型
物体在水中被拉题型一、浮体浮体综合题的解题思路和方法：(1)先明确物体在液体中的状态：漂浮。
(2)分析物体的受力情况：只受到重力G物和浮力F浮两个力的作用，并处于静止状态。
(3)列出二力平衡的方程：F浮＝ G物。
(4)展开求解：将求浮力的公式F浮＝ρ液 gV排、重力公式G物=m物g（或 G物=ρ物 V物g）求未知量。
1.漂浮体例1 一个木块浮在水面上，它浸入水中的体积是总体积的四分之三；将这个木块放在某种液体中，它也浮在液面上，并且露出液面的体积是总体积的五分之二。
求：(1)这个木块的密度；(2)液体的密度。
提示：(1)利用木块漂浮，F浮＝ G物，ρ水V排g＝ρ物V物g ，ρ物＝（3 / 4）ρ水＝ 0.75×103kg / m3 。
(2)利用F液浮＝ F水浮＝ G物，∴ρ液V液排g ＝ρ水V水排g∴ρ液＝（5 / 4）ρ水＝ 1.25×103kg / m3 。
答案：(1)木块的密度是 0.75×103kg / m3。
(2)液体的密度是 1.25×103kg/m3 。
变式1一木块漂浮在水面上，它露出液面的体积是24cm3 。
把木块露出液面的体积切去，将剩余部分再放入水中，静止时木块又有18cm3的体积露出液面。
这个木块的密度是多大？提示：根据浮沉条件利用两个等式F′=G+ G′，F浮=G展开解题。
答案：ρ木＝0.75×103kg/ m3 。
例2 边长为1dm的正立方体木块,漂浮在酒精液面上,有一半的体积露出液面，如图甲所示,将木块从底部去掉一部分，粘上体积相同的玻璃后，投入某种液体中，它仍漂浮，如图乙所示，此时液体对它竖直向上的压强为980Pa，酒精和玻璃的密度分别为ρ酒精＝0.8×103kg/m3，ρ玻璃＝2.4×103kg/m3，胶的质量和体积忽略不计，求：(1)木块的密度(2)玻璃的质量提示：(1)F浮=G木ρ木＝0.4×103kg/ m3 。
2020年中考物理浮力计算题专题训练题(精选解析版) (59)
2020年中考物理浮力计算题专题训练题591.如图所示，杠杆AD放在钢制水平凹槽BC中，杠杆AD能以B点或C点为支点在竖直平面内转动，BC=0.2m．细绳的一端系在杠杆的A端，另一端绕过动滑轮固定在天花板上，物体E挂在动滑轮的挂钩上。
浸没在水中的物体H通过细绳挂在杠杆的D端，与杠杆D端固定连接的水平圆盘的上表面受到的压力为F．已知60N≤F≤200N，动滑轮的质量m0=1kg，物体H的密度ρ=2×103kg/m3，AD=0.8m，CD=0.2m，杠杆、圆盘、细绳的质量及摩擦均忽略不计，g取10N/kg．为使杠杆AD 保持水平平衡，求：（1）物体E的最小质量m；（2）物体H的最小体积V。
2.为寻找失联的MH370航班，启用了“蓝鳍金枪鱼﹣21”（简称“金枪鱼”）自主水下航行器进行深海搜寻．其外形与潜艇相似（如图甲所示），相关标准参数为：体积1m3、质量750kg，最大潜水深度4500m，最大航速7.4km/h（不考虑海水密度变化，密度ρ取1.0×103kg/m3，g取10N/kg）．（1）假设“金枪鱼”上有面积为20cm2的探测窗口，当它由海水中2000m处下潜至最大潜水深度处，问该探测窗口承受海水的压力增加了多少？（2）“金枪鱼”搜寻任务完成后，变为自重时恰能静止漂浮在海面上，此时露出海面体积为多大？（3）若上述漂浮在海面的“金枪鱼”，由起重装置将其匀速竖直吊离海面．起重装置拉力的功率随时间变化的图象如图乙所示，图中P3=3P1．求t1时刻起重装置对“金枪鱼”的拉力（不考虑水的阻力）．3.如图所示，将一个重为20N的物块用弹簧测力计挂着浸没在装满水的溢水杯中，物块静止后，从杯中溢出的水的质量为0.5kg，求：（ρ水＝1.0×103kg／m3）（1）弹簧测力计的示数。
（2）物体的密度。
4.某兴趣小组利用同一物体“探究浮力大小等于什么”的实验过程如图所示。
（1）物体所受的重力为_______N。
初中物理杠杆、滑轮组、压强、浮力综合计算题(含答案)
初中物理杠杆、滑轮组、压强、浮力综合计算题(含答案)1、这是一道起重机的综合计算题。
题目要求计算货箱在不同高度时的压强、起重机做功的大小以及为了使起重机不倾倒所需的铁块质量。
在计算过程中，需要运用物理学中的杠杆原理、滑轮组原理、压强和浮力等知识。
2、这是一道关于滑轮组机械效率的计算题。
题目要求计算小明的体重和滑轮组的机械效率，以及在改变滑轮组绕绳方法后所需的力。
在计算过程中，需要运用物理学中的滑轮组原理、机械效率公式和压力平衡原理等知识。
3、这是一道关于杠杆平衡和浮力的综合计算题。
题目要求计算力的大小、合金块的密度以及合金块在水中沉底后的压强。
在计算过程中，需要运用物理学中的杠杆原理、浮力原理、压力平衡原理和密度公式等知识。
4、这是一道关于电动机功率和机械效率的计算题。
题目要求计算滑轮组的机械效率、电动机拉动钢丝绳的功率以及横梁上提起重物时支持力增加的大小。
在计算过程中，需要运用物理学中的机械效率公式、动能定理和力的平衡原理等知识。
5、图25是液压汽车起重机从水中打捞重物的示意图。
起重机通过卷扬机C和钢丝绳将重物提升出水。
被打捞的重物体积为0.5m³。
在打捞前起重机对地面的压强为p1=2.0×10⁷Pa，在物体在水中匀速上升时起重机对地面的压强为p2=2.375×10⁷Pa，物体完全出水后起重机对地面的压强为p3=2.5×10⁷Pa。
假设起重时柱塞沿竖直方向，物体出水前、后柱塞对吊臂的支撑力分别为N1和N2，N1与N2之比为19:24.重物出水后上升的速度为v=0.45m/s。
求：（1）被打捞物体的重力；（2）被打捞的物体浸没在水中上升时，滑轮组AB的机械效率；（3）重物出水后，卷扬机牵引力的功率。
256、某桥梁施工队的工人用如图24所示的滑轮组匀速打捞沉在水中的工件。
已知工件的质量为100kg，工人的质量为70kg。
工件打捞出水面前与工件完全被打捞出水后工人对地面的压力之比为15:2，工件在水中时，滑轮组的机械效率为60%。
11 杠杆、浮力、压强、滑轮的综合计算题
杠杆、浮力、压强、滑轮的综合计算题1、P95-17 将一长方体甲竖直放在密度为ρ的某液体中时处于漂浮状态,且有15的体积露出页液面。
另有一轻质杠杆AOB(O为支点),且OA=2OB,现用细线将长方体甲悬挂在杠杆的A端(如图所示),再用另一细线的一段系在杠杆的B端,另一端绕过一轻质滑轮悬挂在天花板上,轻质动滑轮下悬挂一个与甲完全相同的长方体乙并放在水平地面上。
当轻质杠杆A. B两端细线均被拉直且杠杆水平平衡时,长方体甲有14的体积露出页面,已知长方体甲所在容器的内底面受到的液体压强为1000Pa(杠杆质量、动滑轮质量、细线质量及一切摩擦均不计).求：(1)长方体的密度与液体的密度之比；(2)长方体乙对地面的压强为多少?2、P 5-5 如图所示,两个体积、质量均不同的物块A. B分别浮在U型水槽的左、右臂的水面上,m A>m B.将水槽支于O 点,水槽恰好平衡。
若将物块A. B交换位置,则水槽___(选填：左端向下倾斜;仍保持平衡;右端向下倾斜);若将物块B 从水槽右臂取出,叠放到物块A上。
则水槽___(选填：左端向下倾斜;仍保持平衡;右端向下倾斜).3、P24-18某人重70千克,用如图18所示的滑轮组打捞水中的石材,当他用120N的力拉绳子时,未能拉起石材,拉力持续增大,最终物体始终以0.2m/s的速度被拉起,已知动滑轮质量为5千克,石材未出水面时,滑轮组的机械效率为η1石材完全出水面后的机械率为η2,在打捞的过程中,地面对人的最大支持力与最小支持力之比是29:21,ρ水=1.0×103Kg/m3ρ石=2.5×103Kg/m3g取10N/Kg，不计滑轮组内部的摩擦和绳重。
求：(1)当人以120N的力拉绳子时，池底对石材的支持力变化了多少?(2)求：η1:η2(3)当石材完全离开水面后，拉力做功的功率是多少?4、P32 -17 如图所示,长70cm的光滑轻质木板AB可绕支点转动,在离支点右边20cm的B端上方连接动滑轮,作用在绳自由端的拉力F1为4.5N;下方挂一密度为ρ,高20cm的长方形物体M,当物体M浸入水中10cm深处静止时,从装满水的溢水杯中溢出50g的水,此时杠杆水平平衡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆、滑轮、浮力综合计算题1、图1是一种新型吊运设备的简化模型示意图，图中虚线框里是滑轮组（未画出），滑轮组绳子的自由端由电动机拉动。
工人师傅用该吊运设备匀速打捞落入水中的圆柱形物体A。
物体A的底面积为200cm2，高为8m。
当物体A露出水面2m时，绳子用竖直向上T1的力拉物体A，电动机对滑轮组绳子自由端的拉力F1为2400N，,当物体A露出水面4m时，绳子用竖直向上T2的力拉物体A,，电动机对滑轮组绳子自由端的拉力为F2，机械效率为82%。
拉力F2的功率为600w, 已知TI ：T2=39：41。
不计绳的质量，不计滑轮与轴的摩擦。
求：（1）此滑轮组匀速上升的速度V；（2）此滑轮组最高的机械效率。
2、如图2用滑轮组拉动重500N的物体在水平支持面上以2m/s的速度做匀速直线运动，且物体所受摩擦力是物重的0.2倍，问：（1）若不计机械自重及滑轮与轴之间的摩擦，则拉力F是多大？（2）若滑轮组的机械效率是90%，则F的大小是多大？（保留一位小数）（3）可见，使用滑轮组时可以省力不能省功，在物理学中这一原理称为。
3、一名工人用如图3的滑轮组提起450N的重物，绳自由端的拉力F为200N，重物在5s匀速上升了1m，不计绳子与滑轮间摩擦，则(1)滑轮组所做的有用功是多少？ (2)拉力做功的大小？拉力的功率是多少？ (3)动滑轮的重。
4、装卸工人用如图4的装置将重为800N的货物提至高处，人对绳的拉力为500N，货物在1min匀速上升了5m，在此过程中求：（1）有用功；（2）拉力做功的功率；（3）滑轮组的机械效率．5、5月12日，汶川发生8级震，震后立即开展了紧急救援。
在救援过程中，常看到救援工作者使用的这种起重机械，利用这种机械吊起坍塌的混凝土结构的吊板。
如所示是这种起重机吊臂上的滑轮组，它在50s将重为2.4×104N的吊板匀速提高10m。
已知拉力F为104N。
则这个过程中：（1）拉力F做了多少功？拉力F 的功率多大？（2）滑轮组的机械效率多大？6、如图18的装置中，重30 N的物体A，在拉力F 的作用下以0.2m/s的速度沿水平桌面做匀速直线运动5s，此时弹簧测力计的示数为 2 N(不计机械部摩擦和机械自重)。
求：(1)物体A受到的摩擦力；(2)拉力所做的功；(3)拉力的功率。
7、建筑工地上，工人用如图7的装置将重为500N 的建材从地面匀速送到6m高处，所用拉力为300N，时间为20s．不计摩擦和绳重，求：（1）工人做的有用功；（2）工人做功的功率；（3）此过程中该装置的机械效率；（4）如果用这个滑轮组匀速提起400N的重物，需要用多大的拉力？8、某人用图8所示的滑轮组匀速提升500N的重物所用的拉力F为200N，绳子自由端被拉了2m，在此过程中，求：（1）拉力做的功（2）滑轮组的机械效率（3）滑轮组中动滑轮的重（4）若现提升800N的重物时，滑轮组的机械效率又是多少？（不计绳重和摩擦）9、一根平直的杠杆（图9），本身的质量不计，支点为O，OA=2OB，在B点挂了一个体积为10立方厘米的实心铜球，在A点最少应用多大的力，杠杆才能平衡?(ρ铜=8.9×103kg/m3,g取10N/kg)10、如图10所示，要把一个质量是450kg的贵重物品A沿水平地面移动100m，为保护该物品，工人把它放在一个质量是50kg的木板B上，然后用了F=400N的水平拉力将木板B沿直线匀速拉动，直至终点。
(提示：滑动摩擦力的大小与压力的大小成正比) (1)在匀速拉动B的过程中，A、B之间的摩擦力是多少? (2)计算拉力F做的总功是多少焦耳? (3)在拉力F做功的过程中，机械效率是多少?11、电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接触良好，这就必须对高压线施加恒定的拉力。
为此，工程师设计了如图11.B.14所示的恒拉力系统，其简化原理图如图11所示。
实际测量得到每个水泥块的体积为 1.5×10-2m3，共悬挂20个水泥块。
（已知水泥块的密度为2.6×103kg/m3，g取10N/kg。
）（1）请指出图中的动滑轮和定滑轮分别是哪个？（2）每个水泥块的重力是多少？（3）滑轮组对高压线的拉力是多大？12、在大型场馆和高楼建设工地上，常用起重机吊起建材。
起重机吊臂上的滑轮组是由一个动滑轮和两个定滑轮组成，其结构简图如图12所示，钢丝绳拉力F 由电动机提供，大小为2×104N，起重机在60s将重为5.4×104N的建材匀速提高了12m。
试求：⑴在此过程中做的有用功为多少？⑵拉力F的功率是多大？⑶滑轮组的机械效率是多大？13、如图13是一个上肢力量健身器示意图。
配重A 受到的重力为1200 N；杠杆EH可绕O点在竖直平面转动，OE︰0H＝2︰5 。
小成同学受到的重力为600N，他通过细绳在H点施加竖直向下的拉力为F1时，杠杆在水平位置平衡，配重A刚好拉起来。
杠杆EH和细绳的质量均忽略不计；所有摩擦也忽略不计。
求：（1）判断滑轮B、C、D分别是定滑轮还是动滑轮？答：滑轮B是滑轮；滑轮C 是滑轮；滑轮D是滑轮。
（2）不考虑动滑轮的重时，拉力F1多大？（3）若考虑动滑轮的重时，作用在H点竖直向下的拉力为F2，其大小是260 N，则动滑轮受到的重力G动为多大？14、用如图14所示滑轮组提升重物．人用拉力F的大小为50N， 15s使重为90N的物体匀速上升了3m．不计绳重和摩擦，求：（1）动滑轮的重．（2）人拉绳子做功的功率．（3）滑轮组的机械效率．15、有一种测量人的体重和身高的电子秤，其测体重部分的原理如图15中的虚线框所示，它主要由三部分构成：踏板和压力杠杆ABO，压力传感器R（电阻值会随所受压力大小发生变化的可变电阻），显示体重大小的仪表A（实质是电流表）。
其中AO︰BO＝5︰1，压力传感器R表面能承受的最大压强为2×106Pa，且已知压力传感器R的电阻与所受压力的关系如下表所示。
设踏板和杠杆组件的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为 4.8V。
请回答：（1）踏板空载时，电流表读数是多少mA？（2）若压杆与压力传感器之间的接触面积是2×10－4m2，则该秤的最大称量值是多少？（3）为了把电流表A的表盘改装成电子秤表盘，我们需要确定踏板上人的体重G与电流表的示数I的关系。
请你写出这个关系式16、如图16甲所示装置中，物体甲重G甲＝150N，动滑轮重G轮＝50N，人重G人＝650N。
轻杆AB可以绕O点转动，且OA∶OB＝5∶9。
不计轴摩擦和绳重，当轻杆AB在水平位置时，整个装置处于平衡状态，地面对物体乙的支持力为F1＝210N。
求：⑴物体乙受到的重力G乙。
若用物体丙替换物体甲，并在物体乙的下方连接一个弹簧，如图乙所示，当轻杆AB在水平位置时，整个装置处于平衡状态，弹簧对物体乙的作用力为F2＝780N。
求：⑵此时地面对人的支持力F3。
17、如图17是搬运工人用滑轮组将仓库中的货物沿水平轨道拉出的示意图。
已知货物的质量为600kg，所受轨道的摩擦力为其重力的0.1倍，滑轮组的机械效率为75％。
若人以0.5m/s的速度匀速前行，经100s将货物拉出仓库，g取10N/kg,。
求在此过程中：（1）人做的有用功为多大？（2）人的拉力为多大？（3）人拉力的功率为多大？18、如图18所示，质量为70kg的工人站在水平地面上，用带有货箱的滑轮组把货物运到高处。
第一次运送货物时，放入货箱的货物质量为160kg，工人用力F1匀速拉绳的功率为P1，货箱以0.1m／s的速度匀速上升，地面对工人的支持力为N1。
第二次运送货物时，放入货箱的货物质量为120kg，工人用力F2匀速拉绳，货箱以0.2m／s的速度匀速上升，地面对工人的支持力为N2，滑轮组机械效率为η2。
N1与N2之比为15︰19。
（不计绳重及滑轮摩擦，g取l0N／kg）求：（1）货箱和动滑轮的总质量m；（2）功率P1；（3）机械效率η2。
19、如图19所示，一个质量60kg，底面积为0.1m2物块，通过滑轮组在25N拉力作用下作匀速直线运动。
已知物块受到的滑动摩擦力为物重的0.1倍。
(g 取10N/kg )。
求：（1）在图上作出物体对水平地面压力的示意图；（2）物体的重力是多少？（3）物体静止时对水平地面的压强是多少？（4）该滑轮组的机械效率是多少？20、在如图20所示，用滑轮组拉着重600N的物体压力F/N 0 501015202530…电阻R/Ω30272421181512…A沿水平方向匀速移动，在40s移动了8m，绳子自由端拉力F的大小为20N。
请你根据已知条件提出3个问题并进行解答。
（不计摩擦和动滑轮重）21、如图21 均匀细长棒AB，其质量为m，A端用细线悬挂起来且悬线竖直，B端无阻碍地斜向浸没在水池中，当它稳定静止时，棒被浸没部分的长度是全长的3/5，棒的密度是多少？22、如图22所示，杠杆处于平衡状态，其中OA长1米，OB长0.25米，重物P重58.8牛，滑轮和杠杆的质量不计，求：（1）重物G重多少牛？（2）滑轮悬挂点D、C各受多大的力？23、.如图23甲所示，某工人用滑轮组从水深为H=5m 的井底匀速提起高为2m，底面积为0.02m2的实心圆柱体M（圆柱体底部与井底不密合），该物体的密度为2.5×103kg/m3，如果动滑轮挂钩用钢丝绳与物体相连，绕在滑轮上的绳子能承受的最大的拉力F=500N。
当工人作用在绳端竖直向下的拉力为F1时，实心圆柱体受到井底的支持力为N；从实心圆柱体刚刚离开井底到刚好要露出水面前始终以某一速度匀速上升时，工人作用在绳端竖直向下的拉力为F2，工人做功与时间的图像如图23乙所示。
已知：F1׃F2=2׃5。
不计摩擦和绳重及水的阻力，g=10N/kg。
求：(1) 当实心圆柱体在水中匀速上升时（未露出水面）所受的浮力； (2) 当作用在绳端的拉力为F1时，实心圆柱体受到井底的支持力N； (3)实心圆柱体上表面刚刚露出水面后继续上升，当绳子刚好能被拉断时，实心圆柱体 M所受的拉力F0。
24、在水井清淤工程中，工人用如图24所示的装置来起吊井底的一块石头。
如果石头的重力是500N，体积是0.02m3。
（1）此装置_________（选填“能”或“不能”）省力，其带来的好处是______。
（2）请通过计算说明，当石头浸没在水中时和完全离开水面后，要把石头匀速吊起，工人分别需要多大的拉力。
注：不计摩擦、水的阻力和绳的重力等。
25、如图25是利用电子称显示水库水位装置的示意图。
该装置主要由不计重力的滑轮C、D，长方体物体A、B以及轻质杠杆MN组成：物块A通过细绳与滑轮C相连，物块B通过细绳与杠杆相连。
