数字化变电站在线五防的整体方案研究
变电站整体“五防”技术的应用
变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。
关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。
根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。
在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。
对此，需要应用变电站整体“五防”技术，避免误操作等事故。
变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。
微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。
在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。
变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。
其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。
在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。
计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。
当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。
变电站综合自动化系统中监控和五防整体解决方案
变电站综合自动化系统中监控和五防整体解决方案1 前言广州石化分公司现有装机容量224Mw,年发电量11亿kw.h，目前拥有220kV总变电站1座，110kV变电站5座。
在2006年以前电气采用传统的控制保护系统，2006年在加氢联合装置变电所采用具有遥测、遥信和遥视功能的监控系统，2007年在220kV总变电站和CFB 发电机组与变电站采用了具有遥测、遥控、遥调和遥视与远动（调度）功能并与微机防误（五防）系统嵌套的综合自动化系统。
以上系统运行至今状况良好，达到了设计的性能和目的。
2 变电站综合自动化系统概述变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通讯技术和信号处理技术，实现对全变电站的主要设备和输配电线路的自动监视、测量、运行控制和保护，以及与调度通讯等综合性的自动化功能。
广州石化分公司变电站综合自动化系统采用网络化设计思想,集监视、控制（含五防系统）、继电保护、计量等功能于一体，在稳定性、实时性、网络化、现场总线技术运用、监控系统面向对象技术等方面具有较优越的功能。
整个综合自动化系统采用分层分布式系统结构与按间隔设计的原则，站控层主要设备采用基于双以太网、双监控的双重化设计，从而在系统级有效地保证了很高的可靠性；间隔层按设备间隔布置，除10/6kV采用间隔保护与测控一体化以外，35kV及以上系统采用测控装置按间隔布置，而保护装置完全独立，维护与扩展极为方便。
为了达到控制操作的安全性，将微机防误（五防）系统嵌套在综合自动化系统中，实现无缝对接和相互闭锁。
这种完全分层分布式系统结构，提高了整个系统的可靠性，使系统具有很大的灵活性和可扩展性，符合国际和国内变电站综合自动化系统的发展趋势。
3 变电站监控系统的应用3.1选用原则3.1.1可靠性系统选用成熟稳定的软、硬件平台和开发工具，采用标准化、通用化、模块化结构，在编程过程中采用面向对象技术、成熟的算法和软件容错技术，系统的可靠性高。
变电站五防在线监测系统的研究与应用

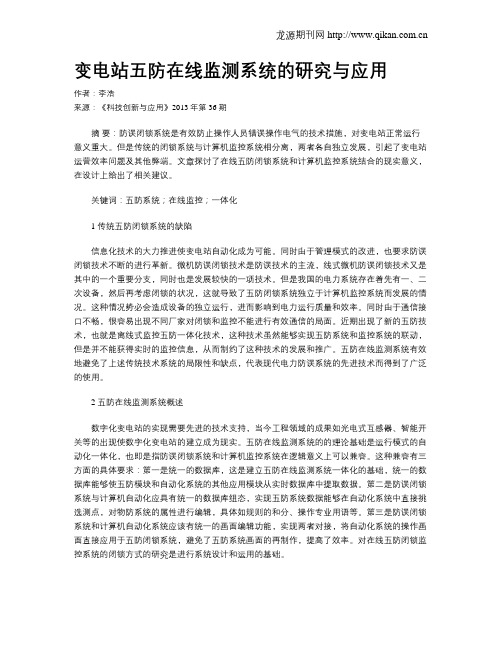

变电站五防在线监测系统的研究与应用作者：李浩来源：《科技创新与应用》2013年第36期摘要：防误闭锁系统是有效防止操作人员错误操作电气的技术措施，对变电站正常运行意义重大。
但是传统的闭锁系统与计算机监控系统相分离，两者各自独立发展，引起了变电站运营效率问题及其他弊端。
文章探讨了在线五防闭锁系统和计算机监控系统结合的现实意义，在设计上给出了相关建议。
关键词：五防系统；在线监控；一体化1 传统五防闭锁系统的缺陷信息化技术的大力推进使变电站自动化成为可能。
同时由于管理模式的改进，也要求防误闭锁技术不断的进行革新。
微机防误闭锁技术是防误技术的主流，线式微机防误闭锁技术又是其中的一个重要分支，同时也是发展较快的一项技术。
但是我国的电力系统存在着先有一、二次设备，然后再考虑闭锁的状况，这就导致了五防闭锁系统独立于计算机监控系统而发展的情况。
这种情况势必会造成设备的独立运行，进而影响到电力运行质量和效率。
同时由于通信接口不畅，很容易出现不同厂家对闭锁和监控不能进行有效通信的局面。
近期出现了新的五防技术，也就是离线式监控五防一体化技术，这种技术虽然能够实现五防系统和监控系统的联动，但是并不能获得实时的监控信息，从而制约了这种技术的发展和推广。
五防在线监测系统有效地避免了上述传统技术系统的局限性和缺点，代表现代电力防误系统的先进技术而得到了广泛的使用。
2 五防在线监测系统概述数字化变电站的实现需要先进的技术支持，当今工程领域的成果如光电式互感器、智能开关等的出现使数字化变电站的建立成为现实。
五防在线监测系统的的理论基础是运行模式的自动化一体化，也即是指防误闭锁系统和计算机监控系统在逻辑意义上可以兼容。
这种兼容有三方面的具体要求：第一是统一的数据库，这是建立五防在线监测系统一体化的基础，统一的数据库能够使五防模块和自动化系统的其他应用模块从实时数据库中提取数据。
第二是防误闭锁系统与计算机自动化应具有统一的数据库组态，实现五防系统数据能够在自动化系统中直接挑选测点，对物防系统的属性进行编辑，具体如规则的和分、操作专业用语等。
四方公司在线式一体化五防方案介绍
防误主机 监控系统
微 机 防
电脑钥匙
误 闭 锁
锁具及其附件
电编码锁
机械 锁编码
固定锁
状态 检测器
闭锁盒
锁销
地线桩 地线头
门把手
验电器
电编码锁的安装及接线原理
压紧帽
电编码锁的闭锁原理
+KM + DNBS-2 101 +
╳
DNBS-2 -
1RD 105b 6
电脑钥匙
KK 5 KK 7 8
正常操作时，先将电脑钥匙插入电编码锁中，如操 正常操作时，先将电脑钥匙插入电编码锁中， 作设备的编号和电脑钥匙显示的编号一致， 作设备的编号和电脑钥匙显示的编号一致，则电脑钥匙 内部接通操作回路，闭锁解除，允许操作。 内部接通操作回路，闭锁解除，允许操作。
在线五防高压远控设备操作方案
各 级 调 度
监控五防一体化 主机 监控五防一体化 备机
各 级 调 度
控操作
五防
操作
操作
操作
高压测控单元
……
五防 控
压测
单元
PLC
五防
QK
HJ 合闸继电器 HA 合闸按钮 TJ 跳闸继电器 TA 跳闸按钮 QK 远方/就地切换开关 PBS 站控层按票操作闭锁节点 LBS 间隔层测控五防逻辑节点 PJS 站控层按票操作闭锁节点解锁 LJS 间隔层测控五防逻辑节点解锁
机 械 程 序 锁
防误闭锁装置的发展史
微机防误闭锁装置（ 年代 至今） 年代~至今 ⑤ 微机防误闭锁装置（80年代 至今） ： 有完善的防误功能，能适应所有运行方式； 有完善的防误功能，能适应所有运行方式； 与监控系统接口后，可实现设备在线对位和远方遥控操作； 与监控系统接口后，可实现设备在线对位和远方遥控操作； 防误闭锁设备安装简单，使用、维护方便，可靠性高。 防误闭锁设备安装简单，使用、维护方便，可靠性高。
新一代智能变电站五防系统优化研究
新一代智能变电站五防系统优化研究新一代智能变电站的建设过程中比较注重五防系统的应用，避免智能变电站发生错误的操作，提高变电站的安全性，同时保护好变电站工作人员安全。
新一代智能变电站运行中，五防系统判断所有的倒闸操作，确保倒闸操作的顺利进行，做好新一代智能变电站五防系统的优化工作，有利于提高智能变电站的运行水平。
本文主要以新一代智能变电站为研究对象，探讨变电站五防系统的相关优化措施。
标签：智能变电站；五防系统；优化我国电力行业的发展过程中，新一代智能变电站得到了高效的建设，变电站运行中积极引入了五防系统，目的是维护智能变电站的安全与稳定。
五防系统应该适应新一代智能变电站的需求，专门针对五防系统提出优化的措施，改善五防系统在智能变电站中的应用，表明五防系统优化的重要性，进而推进五防系统在智能变电站中的发展。
1 新一代智能变电站五防系统的优化原则首先新一代智能变电站五防系统优化时要遵循设计标准，智能变电站中构建的五防系统必须符合安全防护与逻辑控制的标准，确保五防系统能够准确的应用到智能变电站中，而且五防系统设计优化时不要局限一类方案，可以根据新一代智能变电站的要求设计几套方案，选择最优的五防系统设计方案，确保智能变电站在五防系统的优化约束下可以达到安全的运行状态。
其次五防系统优化时需要按照新一代智能变电站的要求更新设备，优化智能变电站中五防系统的整个布局[1]。
五防系统在智能变电站中并不是独立存在的，而是与智能变电站的多个系统同时存在，此时就要不断更新、改进五防系统中的设备，确保五防系统能够与智能变电站相互配合，预防安全事故。
然后五防系统的总体设计中，遵循规范性、完善性的原则，智能变电站中五防系统运行的过程中实行规范与完善，促使五防系统更加符合新一代智能变电站的需求，促进五防系统的良性发展。
最后五防系统在智能变电站中遵循协调统一的原则，也就是五防系统要按照智能变电站的规章制度实施，和谐的融入到智能变电站中，规范五防系统的具体应用。
变电站在线式五防应用研究
变电站在线式五防应用研究摘要：变电站作为配电网的重要组成部分，具有转换、调节电压、控制电能流动等功能，其能否安全、可靠的运行直接决定着配电网的供电质量与可靠性，然而变电站在运行过程中由于受到多种因素的影响，也可能发生故障。
为了尽量减少或避免发生故障，对变电站运行进行监控是必不可少的，这个过程要由监控系统提供，本文对变电站安全运行监控系统的设计进行研究。
关键词：变电站：监控系统；优化分析1.在线式五防系统发展的必要性及可行性在电力系统中，采用的最多的就是微型计算机防错和闭锁系统。
本系统主要包括四个部件：一是防误主机，二是电脑钥匙，三是现场锁具及其附件、四是传输适配器。
防错主机（或五防模拟屏）将模拟彩排后的正确操作步骤传送给电脑钥匙，之后的操作主要依赖于电脑钥匙来完成锁的解锁工作。
在手动作业时，防错器不能实时追踪作业的执行情况，只能通过回传的机密钥来获取作业信息，由监控操作时，将电脑钥匙插回适配器后，由计算机向监控系统发送解锁命令，如果要操作的设备安装有开关闭锁控制器或遥控闭锁装置，则计算机会同时向该装置发送解锁命令。
近几年来，随着电力系统逐步走向自动化，传统的技术方式也在逐步转变。
自动化技术的安全性和可靠性大大提高，将我们带入这一领域的遥控时代。
形态的改变在很多方面都有了突破性的进展。
防错锁技术在很多方面都有很大的改变，为此，我们可以归纳出如下特点：（1）使操作过程更加简化，对工作人员的专业性要求更低；(2)为了实现正常运行的结果，在运行时必须遵守有关的程序；(3)真正实现了对问题的实时在线监控，能够对其它有关问题及时发出预警，极大地增强了问题的防治能力；(4)培养好的行为习惯，在今后的开发中，将逐步实现普及化效应；(5)使用微型计算机，投资少安装简单，升级方便。
在线式五防技术的优越性是显而易见的，它对于整个工程的监控以及后续工作中的各个环节都具有十分重要的意义。
快速发展的同时，也使我们很可能会碰到各种不能满足的要求，从而造成扩建的需要。
变电站在线式五防系统探讨
。。。。。●－。。。。。。。。。。。。 ’●。。。。。。。●。。。。。。
嚣பைடு நூலகம்
．．
．．．．．．．．．．．．，．．．．．．．．
！ ｌ ！ ． ． ． ＋ ． ． ． ． ． ． ． ． ． ． ． 一
根据操作序列确定当前 操 作
、丫／ 闭合正确，设 备可 以操作
把 手 。解 锁 把 手 配 置 钥 匙 ， 远方就 地把手 也配 置钥匙 ， 钥 匙 通
过权 限管 理 。
１ Ｉ Ｏ ｋ Ｖ 变 电站 在 线 式 五 防 配 置 情 况 ： （ １ ） 在 测控屏设置断
路 器 的远 方 就 地 把 手 ， 在 打 到就 地 时 同 时 解 锁 断 路 器 的 监 控 五
在线式五防系统操作流程如图 １ 所示 。
开具操作票
选 择 设 备进 行
全满足操作全程实时五防闭锁 的要求 。
２ － ２ 后 台监 控 故 障 时 的操 作 模 式
在后 台监控 系统故障的情况 下操作模式为 ： 开关操作 ， 需要 到相应 的测控屏 ， 远方就地 把手打 到就 地 ，
摘
要： 介绍了 ｉ ｉ ０ ｋ Ｖ变 电站操 作模 式 ， 着 重 阐述 了在线式 五防接 线设 计 ， 指 出了在线 式五 防 系统 是适 应综 合 自动 化实 际 要求 ， 满 足
综 合 自动化变 电站 安全运 行 及电 网发展 需要 的一种 先进 防误 闭锁 系统 。
关键 词 ： 在线 式五 防 ； 操作 模式 ； 设计
防 闭 锁节 点 。 （ ２ ） 在端子 箱设置远方 就地把手 ， 刀 闸 就 地 操 作 前 先 在端 子箱 把 远 方 就 地 把 手 打 到 就 地 （ 此操作也会 解锁监控 五 防 闭锁 节 点 ） ， 然 后 去 机 构 进 行 操 作 。在 端 子 箱 和 就 地 机 构
数字化变电站监控五防整体解决方案范文
数字化变电站监控五防整体解决方案范文数字化变电站监控五防整体解决方案电力2022-07-2422:33:12阅读118评论11.前言伴随着微机继电保护装置、防误闭锁装置、测量控制装置等为代表的智能化二次设备的广泛应用，电网建设的现代化水平得到很大提高。
技术的发展是没有止境的，智能化开关、光电式电流电压互感器、一次运行设备在线状态检测等技术日趋成熟，以及计算机高速以太网在实时系统中的开发应用，势必为已有的变电站自动化技术带来深远的影响，全数字化的变电站自动化系统已进入实质性的工程试用阶段。
电力系统自动化操作程度的提高，使防止电气误操作已逐步发展成为电力自动化技术的一项独立的技术分支，防误操作设备制造技术逐步成熟，防误操作理论逐步完善，五防系统已从最初的“五防”发展为综合防误操作系统，成为保障电力安全生产的重要措施之一。
变电站监控系统和电气设备防误操作系统是变电站自动化系统中不可缺少的重要组成部分，在变电站全数字化建设过程中，如何保证两者之间的职责分工明确，功能配合顺畅，是保障电力生产安全有序进行，充分享受变电站数字化给我们带来的利益的前提。
数字化变电站为发展中的防误操作系统提出了更多的课题，优特科技作为优秀的电力设备供应商，一直跟踪电力系统新标准IEC61850的发展，同时关注着电力新技术的应用，不断地把最新的IT技术应用到电力系统的产品上，为用户提供最安全、最可靠的电力系统设备。
下面就优特公司UTSCADA自动化监控系统和JOYO卓越综合防误操作系统的数字化变电站中的功能关系和信息交互作简要概述。
2.数字化变电站当地监控、五防系统整体方案字号：大中小订阅数字化变电站监控、五防系统架构如图1所示。
数字化变电站一、二次设备按照其功能技术特点进行设计和安装。
当地监控系统和综合防误操作系统在站层网络上，共享间隔层设备提供的数据信息；智能开关采用传统开关加智能终端的方式实现；模拟量的采集通过合并器转化为IEC61850标准SMV服务报文传输给间隔层保护、测控装置；防误锁具安装于过程层，它通过过程层网络和微机五防装置进行信息交换；整个变电站的数据信息通过变电站网络实现共享，在站层网络采用IEC61850-8-1报文格式完成时间特性要求不是很高的信息传输，在过程层网络采用实时GOOSE、IEC61850-9-1的采样值SMV报文完成间隔层设备和过程层设备之间的信息交互，及模拟电气量的采集。
变电站“五防”系统
浅谈变电站“五防”系统[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。
着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。
[关键词]“五防”，防误闭锁系统中图分类号：tm63 文献标识码：a 文章编号：1009-914x（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。
一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。
机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。
“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。
2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。
“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。
但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。
因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。
3、通过防误计算机、电脑钥匙、通讯装置、电气编码锁、机械编码锁、接地锁和遥控闭锁装置等功能原件实现设备之间相互闭锁的“微机式”防误闭锁，这也是目前变电站“五防”防误闭锁系统中应用最多的方式。
变电站五防系统管理方法研究
变电站五防系统管理方法研究发布时间：2023-02-02T03:08:29.941Z 来源：《中国电业与能源》2022年18期作者：付长斌[导读] 目前，变电站的日常工作正在逐步实现无人化，付长斌深圳供电局有限公司深圳市 518000摘要：目前，变电站的日常工作正在逐步实现无人化，智能化，即值班员不需要到达变电站现场进行工作，通过集成化的控制系统对变电站的日常工作进行调控，大大减少变电站值班员的工作量。
但变电站变电站内的日常操作较为复杂，为防止自动控制系统出现误操作，变电站的“五防”系统在日常操作中显得尤为重要 ,“五防”系统一旦出现问题，将会导致变电站发生误操作事件等异常情况，严重影响变电站设备、人身安全，危及到电网设备的安全可靠稳定运行，给国民经济和社会的安全稳定造成重大的影响。
关键词：变电站；“五防”系统；应对措施；随着目前我国电力系统的不断发展与改进，变电站的日常运行维护工作量逐年增加，我国已经实现了变电站集成化控制系统的普及，大力发展智能化系统，从而减轻了现场值班员的工作量。
变电站工作现场发生误操作事件等，影响电力系统的安全稳定运行，对于变电站日常运行影响极大，为防范误操作的发生，“五防”系统在变电站工作中有着重要作用。
目前“五防”系统存在一些问题，本文将通过分析这些问题来探讨应对措施。
一、当前变电站“五防”系统存在的问题随着变电站集成化控制系统的普及，变电站日常工作的自动化已经成为常态，而为了防止可能出现的误操作，需要建立变电站“五防”系统，因此，变电站“五防”系统应运而生，变电站“五防”系统主要用于变电站操作时，防止误入带电间隔、防止带负荷误拉（合）隔离开关、防止带接地开关（接地线）合隔离开关、防止带电合（挂）接地开关（接地线）、防止误分合断路器这五大类误操作的发生。
针对这五大类误操作设计的“五防”系统，日常的信息处理量并不大，系统相对比较简单，但变电站对五防系统的稳定性有着较高的要求。
