DTRO简介
DTRO简介1.1.1碟管式膜组件DT膜技术即碟管式膜技术，分为DTRO（碟管式反渗透）和DTNF（碟管式纳滤）两大类，是一种专利型膜分离设备。
它的膜组件构造与传统的卷式膜着截然不同，原液流道：碟管式膜组件具有专利的流道设计形式，采用开放式流道，料液通过入口进入压力中，从导流盘与外壳之间的通道流到组件的另一端，在另一端法兰处，料液通过8个通道进入导流盘中，被处理的液体以最短的距离快速流经过滤膜，然后180º逆转到另一膜面，再从导流盘中心的槽口流入到下一个导流盘，从而在膜表面形成由导流盘圆周到圆中心，再到圆周，再到圆中心的双”S”形路线，浓缩液最后从进料端法兰处流出。
DT组件两导流盘之间的距离为4mm，导流盘表面有一定方式排列的凸点。
这种特殊的水力学设计使处理液在压力作用下流经滤膜表面遇凸点碰撞时形成湍流，增加透过速率和自清洗功能，从而有效地避免了膜堵塞和浓度极化现象，成功地延长了膜片的使用寿命；清洗时也容易将膜片上的积垢洗净，保证碟管式膜组适用于处理高浑浊度和高含砂系数的废水，适应更恶劣的进水条件。
透过液流道：过滤膜片由两张齐心环状反渗透膜组成，膜中央夹着一层丝状支架，使经由过程膜片的净水能够快速流向出口。
这三层环状资料的外环用超声波技术焊接，内环开口，为净水出口。
渗透液在膜片中央沿丝状支架流到中央拉杆中心的透过液通道，导流盘上的O型密封圈防止原水进入透过液通道；透过液从膜片到中央的间隔非常短，且对于组件内所的过滤膜片均相等。
进料透过液浓缩液碟管式膜柱流道示意图DT膜片和导流盘1.1.2两级DTRO工艺两级DTRO工艺是基于碟管式反渗透膜的工艺运用，其核心技术在于碟管式反渗透膜的独特结构形式，使得反渗透膜直接处理高浓度废水成为可能，是一种稳定可靠的处理技术，具备投资省、自控程度高操作维护简便、运行费用低以及稳定持续满足排放要求的特点，具体如下：1）流程简洁紧凑，设备成套装配标准化如两级DTRO成套装置图，该成套装置中集成了用于预处理的砂滤系统、保安过滤器，用于反渗透分离的膜组件、高压泵、循环泵，用于系统清洗的清洗水箱以及用于设备供电及控制的MCC柜和PLC柜等。
二级ro+edi工艺流程
二级ro+edi工艺流程
RO+EDI工艺流程是一种常见的水处理工艺，用于去除水中的离
子和溶解固体。
RO是反渗透技术，而EDI是电离交换技术的一种。
首先，让我们从RO工艺开始。
RO是一种利用半透膜的物理过
滤过程，通过施加高压将水从高浓度的一侧推向低浓度的一侧，从
而去除水中的离子、颗粒和有机物质。
在RO工艺中，水被迫通过半
透膜，而溶解在水中的离子和大部分溶解固体则被滞留在膜的一侧，从而得到净化的水。
接下来是EDI工艺。
EDI是一种利用电场和离子交换树脂去除
水中离子的过程。
在EDI过程中，水通过离子交换膜并施加电场，
这使得水中的离子被吸附到离子交换树脂上，并在离子交换膜的作
用下被移除，从而得到高纯度的水。
综合来看，RO+EDI工艺流程结合了反渗透和电离交换技术的优势，能够高效地去除水中的离子和溶解固体，得到高纯度的水。
这
种工艺流程在电子、制药、化工等领域得到广泛应用，能够满足对
水质要求较高的工业和商业用途。
RO+EDI工艺流程的应用还可以减
少对化学品的依赖，降低处理成本，对环境友好。
总的来说，RO+EDI工艺流程在水处理领域具有重要的应用前景。
5T双级反渗透纯化水设备流程图
三达水（北京）科技有限公司 - 纯化水事业部
CM LS
PI
PI
PI
FI
多介质过滤 活性炭过滤 双灌软化器
TM
SPH
PI
PI PSL
PI
精密过滤器
一级高压泵
一段膜 一段膜 二段膜 三段膜
一级膜
PI
膜化学清洗，消毒水箱
清洗水箱出口
用水点 …3
2
1
3#源水箱
LOOP4 冰水箱
FI PI
.过滤器： 0.22μ
1μ
FI PI
10μ
纯化水箱满时系统进入低 速自循环状态时浓水回流
连冰水管
连蒸汽水管
板式换热器
纯化水箱
LS
无线触发模块
PLC
板式换热器 过滤器
膜水回收水箱 1.5T
FI
SPH
CM
PI
二级高压泵
加 NaOH
清洗回水口 1、2
LS
பைடு நூலகம்
清洗水箱进水 A
进水 A
加次氯酸纳
接清洗水箱出口
排放 | 清洗回水 1
一段膜 一段膜 二段膜
二级膜 清洗回水 2
FI
PI 不格水排放
FI CM
LS
PI FI CM PH
不合格水 清洗水箱进水 A
纯化水箱满时系统进入低
速自循环状态时纯水回流
二级反渗透生产工艺

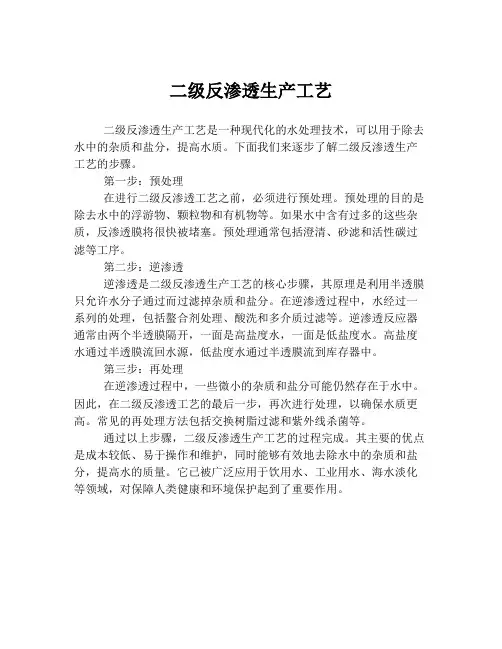

二级反渗透生产工艺
二级反渗透生产工艺是一种现代化的水处理技术，可以用于除去水中的杂质和盐分，提高水质。
下面我们来逐步了解二级反渗透生产工艺的步骤。
第一步：预处理
在进行二级反渗透工艺之前，必须进行预处理。
预处理的目的是除去水中的浮游物、颗粒物和有机物等。
如果水中含有过多的这些杂质，反渗透膜将很快被堵塞。
预处理通常包括澄清、砂滤和活性碳过滤等工序。
第二步：逆渗透
逆渗透是二级反渗透生产工艺的核心步骤，其原理是利用半透膜只允许水分子通过而过滤掉杂质和盐分。
在逆渗透过程中，水经过一系列的处理，包括螯合剂处理、酸洗和多介质过滤等。
逆渗透反应器通常由两个半透膜隔开，一面是高盐度水，一面是低盐度水。
高盐度水通过半透膜流回水源，低盐度水通过半透膜流到库存器中。
第三步：再处理
在逆渗透过程中，一些微小的杂质和盐分可能仍然存在于水中。
因此，在二级反渗透工艺的最后一步，再次进行处理，以确保水质更高。
常见的再处理方法包括交换树脂过滤和紫外线杀菌等。
通过以上步骤，二级反渗透生产工艺的过程完成。
其主要的优点是成本较低、易于操作和维护，同时能够有效地去除水中的杂质和盐分，提高水的质量。
它已被广泛应用于饮用水、工业用水、海水淡化等领域，对保障人类健康和环境保护起到了重要作用。
一、二级反渗透纯水规范
纯水系统设备方案规范预处理+二级反渗透系统产水量=3.5m3/h预处理+一级反渗透系统产水量=3m3/h综述一、本项目应符合中华人民共和国国家标准〈GB〉，若本设备说明优于〈GB〉最低要求时，应采用本说明为采购基准。
二、水质检验（一）本工程处理内容主要区分为：软水、RO逆渗透水。
（二）其水质检验标准项目如下：三、基本材料（一）硬质盐基性UPVC CLEAN PIPE纯水用洁净管纯水供水配管系统，冷水部份采用纯水用UPVC CLEAN PIPE，其热水部份采用HT PIPE，所有之管件均经化学洗净、纯水冲洗、干燥组立及包装捆包，材料均需为脱脂禁油处理，重金属，微粒子，溶出极少管内面极平滑无细菌增殖之原因及凹洞，接头应为由令(UNION)或胶合接着方式，其施工方式概依原厂之标准施工法及施工手册，硬质盐基性UPVC CLEAN PIPE纯水（二）阀类1、CLEAN VALVE：(1) UPVC CLEAN PIPE专用之球塞阀、螺纹接头或法兰式接头。
(2) UPVC CLEAN PIPE专用之逆止阀螺纹接头或法兰式接头。
2、一次压调压阀：SUS 304制品，耐压10㎏/c㎡，附可调整螺杆，可设定一次压，螺纹接头或法兰式接头。
3、压力表：表面直径不得小于8㎝，并附有公、英制读数，并附有不锈钢曲管及考克，压力范围0～10㎏/c㎡以下。
四、供水配管及安装一般规定（一）屋外配管部份为埋管装置，屋内配管部份为埋管与明管混合装置，除特别注明者外，所有管线不得埋设于混凝土内。
（二）所有屋内配管应配合其它系统之管线，以装设于最高处或靠近墙面为原则，管线应与墙面平行或垂直，屋外配管应与建筑物平行或垂直。
（三）装接管前应将管内清理干净，并将管件详细检查确实无损后，方可使用。
（四）所有外露之管线，其吊管架及支架须能适应之伸缩，防止摇动，并能调整高低保持管规定之坡度，承包人应参照建筑及结构图，选择各处管架支架及固定架等之型式。
1T两级反渗透纯水机工艺流程图
TMF56.ATMF56.ATMF64
手动多路过滤阀手动多路过滤阀手动多路软化阀
精滤器进口压力
冲洗排水冲洗排水冲洗排水
精滤器出口压力
原水进进水阀低压开关
一级泵附过滤器阳树脂软化器再生盐箱5um*20英寸大胖精滤器QDL/F4-160
CHL4-40¢400×H1650¢400×H1650¢400×H165060升PE止回阀止回阀
二级浓水回流
二级RO进口压力一级RO出口压力一级RO进口压力
二级纯水出二级一段RO系统一级RO冲洗阀
二级纯水一级浓水
流量计二级RO出口压力止回阀流量计一级二段RO系统一级一段RO系统
二级二段RO系统
二级纯水
电导率仪二级泵出口
二级RO回收率调节阀减压调节阀一级浓水排放低压开关
二级高压泵QDL/FS2-150膜壳为4040-1芯装不锈钢膜壳。
二级反渗透纯水工艺的工艺流程
