水泥主要化学成分与塌落度的关系
建筑工程检测中水泥检测的要素
建筑工程检测中水泥检测的要素水泥是建筑工程中十分重要的材料，负责保持建筑物的结构稳定和牢固。
对水泥的质量进行检测和控制是十分重要的。
下面将介绍建筑工程检测中水泥检测的要素。
1. 化学成分检测：水泥的化学成分是影响其性能和质量的重要因素。
常见的水泥化学成分检测包括对氧化钙(CaO)、二氧化硅(SiO2)、氧化铁(Fe2O3)、三氧化硫(SO3)等成分的测试。
这些化学成分的含量会直接影响水泥的强度、硬化时间、抗渗性等性能。
2. 物理性能检测：水泥的物理性能直接关系到其在建筑工程中的使用效果。
常见的水泥物理性能检测包括水泥的细度、比表面积、凝结时间、温度变化时水泥的胀缩性等。
细度和比表面积的测试可以评估水泥颗粒的大小和分布情况，凝结时间的测试可以得出水泥的硬化时间，而胀缩性的测试可以判断水泥在温度变化时产生的胀缩程度。
3. 风化性能检测：水泥在长期暴露在外界环境中时，会受到风化的影响，导致其性能和质量下降。
对水泥的风化性能进行测试至关重要。
常见的水泥风化性能检测包括吸水率、干燥收缩率、冻融性能等。
吸水率测试可以评估水泥的渗水性能，干燥收缩率的测试可以评估水泥的干燥收缩性，而冻融性能的测试可以评估水泥在低温条件下的抗冻融性能。
4. 强度检测：水泥的强度是衡量其质量的重要指标。
常见的水泥强度检测包括抗压强度、抗折强度、抗拉强度等。
抗压强度是指水泥在受力时能够承受的最大压力，抗折强度是指水泥在横向受力时能够承受的最大应力，抗拉强度是指水泥在拉伸受力时能够承受的最大应力。
5. 其他检测：除了上述要素外，还有一些其他重要的水泥检测要素。
水泥的环境适应性测试可以评估水泥在不同环境条件下的适应性；水泥的坍落度测试可以评估水泥的流动性能；水泥的耐久性测试可以评估水泥在长期使用中的耐久性能。
建筑工程中水泥检测的要素包括化学成分、物理性能、风化性能、强度和其他重要指标。
通过对水泥进行多个方面的测试，可以全面评估水泥的质量和性能，确保建筑工程的安全和稳定。
混凝土坍落度的影响因素

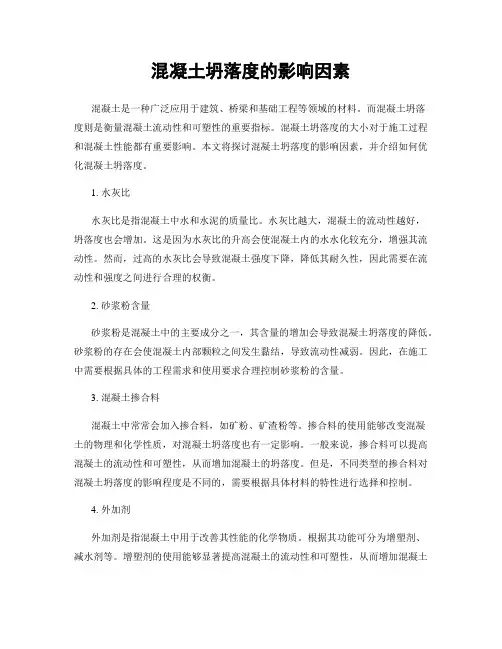

混凝土坍落度的影响因素混凝土是一种广泛应用于建筑、桥梁和基础工程等领域的材料。
而混凝土坍落度则是衡量混凝土流动性和可塑性的重要指标。
混凝土坍落度的大小对于施工过程和混凝土性能都有重要影响。
本文将探讨混凝土坍落度的影响因素，并介绍如何优化混凝土坍落度。
1. 水灰比水灰比是指混凝土中水和水泥的质量比。
水灰比越大，混凝土的流动性越好，坍落度也会增加。
这是因为水灰比的升高会使混凝土内的水水化较充分，增强其流动性。
然而，过高的水灰比会导致混凝土强度下降，降低其耐久性，因此需要在流动性和强度之间进行合理的权衡。
2. 砂浆粉含量砂浆粉是混凝土中的主要成分之一，其含量的增加会导致混凝土坍落度的降低。
砂浆粉的存在会使混凝土内部颗粒之间发生黏结，导致流动性减弱。
因此，在施工中需要根据具体的工程需求和使用要求合理控制砂浆粉的含量。
3. 混凝土掺合料混凝土中常常会加入掺合料，如矿粉、矿渣粉等。
掺合料的使用能够改变混凝土的物理和化学性质，对混凝土坍落度也有一定影响。
一般来说，掺合料可以提高混凝土的流动性和可塑性，从而增加混凝土的坍落度。
但是，不同类型的掺合料对混凝土坍落度的影响程度是不同的，需要根据具体材料的特性进行选择和控制。
4. 外加剂外加剂是指混凝土中用于改善其性能的化学物质。
根据其功能可分为增塑剂、减水剂等。
增塑剂的使用能够显著提高混凝土的流动性和可塑性，从而增加混凝土的坍落度。
减水剂则通过减少混凝土内部颗粒之间的黏结力来提高其流动性。
正确选择和使用外加剂可以有效控制混凝土的坍落度，并提高施工效率。
总的来说，混凝土坍落度受多种因素的综合影响。
除了上述提到的因素外，施工过程中的温度、搅拌时间、搅拌速度等也会对混凝土坍落度产生影响。
因此，在实际工程中，需要根据具体情况综合考虑各种因素，并进行合理的调整和控制。
为了优化混凝土坍落度，可以采取以下几个措施：1. 合理设计配合比，并控制水灰比在适当范围内，以实现理想的坍落度和强度要求。
水泥成分含量表
水泥成分含量表
水泥是一种常用的建筑材料，它主要由几种成分组成。
下面是水泥常见成分的含量表：
1. 硅酸盐（SiO2）：硅酸盐是水泥中最主要的成分之一，通常占水泥成分的20-25%。
它参与水泥反应并形成硅酸盐凝胶，提供水泥的强度和耐久性。
2. 铝酸盐（Al2O3）：铝酸盐是另一个重要的水泥成分，通常占水泥成分的5-10%。
它与硅酸盐共同反应，形成硅酸盐凝胶和铝酸盐凝胶，增加水泥的强度和稳定性。
3. 铁酸盐（Fe2O3）：铁酸盐是水泥成分中的次要成分，通常占水泥成分的2-6%。
它对水泥的颜色和硬度产生影响，但对强度和耐久性的贡献相对较小。
4. 石膏（CaSO4·2H2O）：石膏是一种常用的掺合料，通常以少量加入水泥中，占水泥成分的2-5%。
石膏调节水泥的凝结和硬化速率，控制水泥的凝结时间和强度发展。
5. 硅酸盐氧化物（CaO、MgO）：硅酸盐氧化物是水泥成分中的主要
活性氧化物，它们与水反应生成硅酸盐凝胶，起到水泥胶结材料的作用。
CaO通常占水泥成分的60-67%，而MgO只占很小的比例。
6. 其他杂质：除了上述主要成分外，水泥中还可能含有一些其他杂质，如氧化钙、氧化镁、氧化钾等。
这些杂质的含量通常很低，但也可能对水泥的性能产生一定影响。
总的来说，水泥的成分含量可以根据不同的水泥类型和用途而有所变化。
上述成分含量表提供了一般水泥成分的参考范围，但具体的成分含量可以根据生产厂家和产品规格而有所不同。
影响混凝土的塌落度
影响混凝土的塌落度混凝土是建筑工程中不可或缺的重要材料，而塌落度则是衡量混凝土工作性能的一个关键指标。
塌落度的大小直接影响着混凝土的施工质量和施工效率。
那么，到底有哪些因素会对混凝土的塌落度产生影响呢？首先，水泥的品种和用量是影响混凝土塌落度的重要因素之一。
不同品种的水泥，其矿物组成和细度等特性存在差异，这会导致水泥与水的反应速度和水化产物的性质有所不同，从而影响混凝土的塌落度。
一般来说，普通硅酸盐水泥的早期强度较高，与水反应较快，在相同用水量的情况下，其塌落度相对较小。
而矿渣水泥、粉煤灰水泥等由于混合材的掺入，水泥的早期反应速度相对较慢，塌落度相对较大。
水泥用量的多少也会对混凝土的塌落度产生影响。
在水灰比不变的情况下，增加水泥用量意味着增加了水泥浆的数量，从而使混凝土的流动性增大，塌落度也随之增大。
但水泥用量过多不仅会增加成本，还可能导致混凝土的收缩和开裂等问题。
其次，骨料的特性对混凝土塌落度有着显著的影响。
骨料的粒径、级配、形状和表面粗糙度等都会影响混凝土的和易性，进而影响塌落度。
骨料的粒径越大，在相同的用水量和水泥用量的情况下，混凝土的塌落度越小。
这是因为大粒径骨料之间的空隙较大，需要更多的水泥浆来填充，从而降低了混凝土的流动性。
良好的骨料级配可以使骨料之间的空隙最小化，从而减少水泥浆的用量，提高混凝土的流动性和塌落度。
如果骨料级配不合理，粗细骨料比例不当，会导致混凝土的和易性变差，塌落度降低。
骨料的形状和表面粗糙度也会对塌落度产生影响。
表面光滑、形状规则的骨料，如圆形或椭圆形的骨料，在混凝土中相互之间的摩擦力较小，有利于提高混凝土的流动性和塌落度。
而表面粗糙、棱角较多的骨料则会增加摩擦力，降低混凝土的塌落度。
水灰比是影响混凝土塌落度的关键因素之一。
水灰比是指混凝土中水的用量与水泥用量的比值。
水灰比越大，混凝土中的水泥浆越稀，流动性越好，塌落度也就越大。
但水灰比过大不仅会降低混凝土的强度，还可能导致混凝土出现离析、泌水等问题。
水泥影响混凝土坍落度损失、收缩和泌水的主要因素
一、水泥组分中影响混凝土的坍落度损失的主要因素采用现场制备混凝土时，混凝土从加水搅拌到正常使用完毕，通常只需要很短的时间。
在这段时间里，混凝土的坍落度损失一般很小，通常不予考虑。
采用商品混凝土时，新拌混凝土从出搅拌站到浇筑完毕，需要较长一段时间，因此不得不考虑混凝土的坍落度损失。
如果混凝土的坍落度损失太大，即便所配置的混凝土流动性再好，也很难保证正常施工。
一般来说，水泥凝结时间越快，混凝土坍落度损失越快。
对水泥凝结时间影响最为显著是C3A含量和石膏掺量。
C3A含量高的水泥凝结快，有可能引起较快的坍落度损失。
C3A含量与石膏掺量应该有一个匹配关系。
当C3A含量与石膏掺量都较低时，水泥浆体需要较长的时间才能凝结。
当C3A含量与石膏掺量都较高时，水泥浆体也能有一个正常的凝结时间。
当C3A含量高石膏掺量低或C3A含量低石膏掺量高的水泥，水泥浆体则表现为较快的凝结。
二、水泥组分中影响混凝土收缩的的主要因素混凝土在凝结硬化过程中体积一般表现为收缩。
质量好的砂、石料体积稳定性好，对混凝土收缩变形影响不大，造成混凝土收缩变形的主要原因是水泥石的收缩变形。
对水泥石自收缩影响较大的有：C3A含量、石膏掺量、碱含量、水泥粉磨细度、颗粒分布、混合材品种。
C3A的收缩变形是较大的，当有石膏存在时，C3A不仅与水反应，更重要的是与石膏反应。
生成水化硫铝酸钙，因而可能产生膨胀，而不是收缩。
水泥的碱含量越高，所形成的水泥石的干缩变形也将越大。
一般来说，水泥颗粒较细，或者水泥的颗粒分布较窄时，水泥基材料的干缩变形较大。
矿渣硅酸盐水泥的干缩变形是较大的，在使用矿渣硅酸盐水泥，尤其注意早期养护，如养护不当，很容易产生裂缝。
而粉煤灰水泥的干缩变形则较小。
三、水泥组分中影响混凝土泌水的主要因素水与固体颗粒的分离称为泌水。
当泌水严重时，表面混凝土含水量较大，硬化后表面混凝土强度明显低于下面混凝土的强度，甚至在表面产生大量容易剥落的“粉尘”。
坍落度损失的名词解释

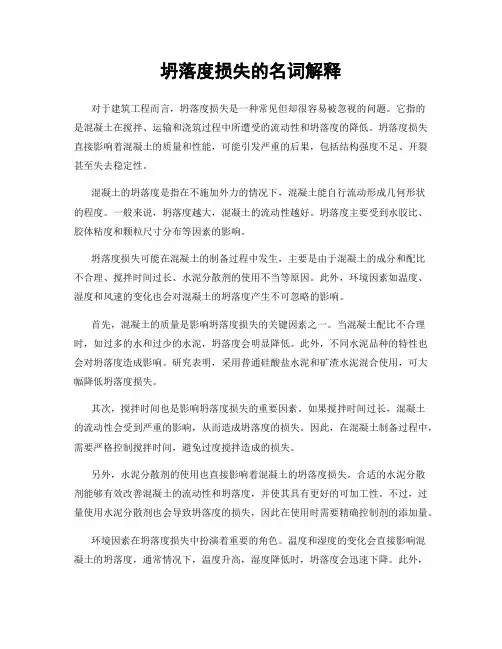

坍落度损失的名词解释对于建筑工程而言，坍落度损失是一种常见但却很容易被忽视的问题。
它指的是混凝土在搅拌、运输和浇筑过程中所遭受的流动性和坍落度的降低。
坍落度损失直接影响着混凝土的质量和性能，可能引发严重的后果，包括结构强度不足、开裂甚至失去稳定性。
混凝土的坍落度是指在不施加外力的情况下，混凝土能自行流动形成几何形状的程度。
一般来说，坍落度越大，混凝土的流动性越好。
坍落度主要受到水胶比、胶体粘度和颗粒尺寸分布等因素的影响。
坍落度损失可能在混凝土的制备过程中发生，主要是由于混凝土的成分和配比不合理、搅拌时间过长、水泥分散剂的使用不当等原因。
此外，环境因素如温度、湿度和风速的变化也会对混凝土的坍落度产生不可忽略的影响。
首先，混凝土的质量是影响坍落度损失的关键因素之一。
当混凝土配比不合理时，如过多的水和过少的水泥，坍落度会明显降低。
此外，不同水泥品种的特性也会对坍落度造成影响。
研究表明，采用普通硅酸盐水泥和矿渣水泥混合使用，可大幅降低坍落度损失。
其次，搅拌时间也是影响坍落度损失的重要因素。
如果搅拌时间过长，混凝土的流动性会受到严重的影响，从而造成坍落度的损失。
因此，在混凝土制备过程中，需要严格控制搅拌时间，避免过度搅拌造成的损失。
另外，水泥分散剂的使用也直接影响着混凝土的坍落度损失。
合适的水泥分散剂能够有效改善混凝土的流动性和坍落度，并使其具有更好的可加工性。
不过，过量使用水泥分散剂也会导致坍落度的损失，因此在使用时需要精确控制剂的添加量。
环境因素在坍落度损失中扮演着重要的角色。
温度和湿度的变化会直接影响混凝土的坍落度，通常情况下，温度升高，湿度降低时，坍落度会迅速下降。
此外，风速对混凝土浇筑过程中的坍落度损失也有一定影响。
在风力较大的情况下，搅拌好的混凝土可能会出现流动性下降、流失等问题。
总结起来，坍落度损失是指混凝土在搅拌、运输和浇筑过程中所遭受的流动性和坍落度的降低。
它受到混凝土配比、搅拌时间、水泥分散剂的使用以及环境因素的影响。
混凝土的塌落度
混凝土的塌落度
混凝土的塌落度是指混凝土的塑化性能和可泵性能，是保证施工正常进行的重要参数。
具体来说，塌落度指的是混凝土的和易性，包括流动性、粘聚性和保水性。
混凝土的塌落度主要受到几个因素的影响：
级配变化：级配变化会直接影响混凝土的塌落度。
含水量：含水量越高，混凝土的流动性越好，但过高会导致混凝土离析或泌水。
衡器的称量偏差：称量偏差大会影响混凝土的流动性。
外加剂的用量：外加剂的用量对混凝土的流动性也有影响。
水泥的温度：水泥的温度过高或过低都会影响混凝土的塌落度。
在实际施工过程中，混凝土的塌落度应根据建筑物的结构断面、钢筋含量、运输距离、浇注方法、运输方式、振捣能力和气候等条件来决定。
例如，采用泵车泵送时，混凝土的塌落度在140-220mm之间基本都可以满足要求。
但如果采用罐车直接倾倒或者是用料斗下灰，混凝土的塌落度应该维持在80-140mm之间。
以上信息仅供参考，如有需要建议查阅相关文献或咨询专业人
士。
水泥的组成和物相
水泥的组成和物相
水泥是一种重要的建筑材料，主要由矿物组分、化学成分和物理性质所组成。
其物相是水泥材料内部结构和组成的表现，对于水泥的性能和使用有着重要的影响。
水泥的矿物组分主要包括硅酸盐矿物、铝酸盐矿物和铁酸盐矿物等。
其中，硅酸盐矿物是水泥中的主要成分，具有高耐久性和良好的力学性能。
铝酸盐矿物则具有快硬、高强和耐腐蚀等特性。
铁酸盐矿物则可以提高水泥的强度和耐久性。
水泥的化学成分主要包括钙、硅、铝、铁等元素。
这些元素在水泥中的含量和比例会影响水泥的物相组成和性能。
例如，当水泥中钙含量较高时，会形成更多的硅酸盐矿物，从而提高水泥的强度和耐久性。
除了矿物组分和化学成分之外，水泥的物理性质也对其性能和使用有着重要的影响。
例如，水泥的细度、比表面积和需水量等都会影响其硬化速度、强度和耐久性。
综上所述，水泥的组成和物相对其性能和使用有着重要的影响。
不同的矿物组分和化学成分会影响水泥的硬化速度、强度和耐久性。
因此，在选择和使用水泥时，需要考虑其组成和物相的特性，以确保其满足建筑要求并提高建筑物的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥中矿物主要成分
与混凝土塌落度的关系
一.首先我们了解一下熟料的主要矿物组成化学成分：水泥熟料化学成分主要是硅酸三钙3CaO.SiO2,(C3S),约占35-60%之间。
硅酸二钙2CaO.SiO2(C3S),约占15-37%，以上成分约占75%以上.称为硅酸盐矿物。
铝酸三钙3CaO.Ai2O3,约占7-15之间，铁铝三四钙4CaO.Ai2O3.Fe2O3(C4AF),10-18之间，以上成分在22%左右，称为溶剂矿物。
熟料化学分析报告中总量小于99%。
熟料质量好坏主要看硅酸盐矿物含量的多少，含量越高越好，其次要看fCaO含量，越低越好。
应小于1%.熟料中氧化镁含量当然也是含量越低越好，氧化镁水化后，体积增大倍数大约是200%，普通硅酸盐水泥中MgO小于或等于5%，水泥中影响水泥安定性的主要因素是：游离钙，MgO,和水泥中SO3含量，熟料在1250℃时候产生液相，开始复杂的物理、化学反应，矿物组成成分是很复杂的。
游离钙主要是小于这个温度介面或低温时，产生欠烧游离钙，熟料卸料冷却不良时，或在还原气氛中，产生二次游离钙，由三钙分解而形成，其水化速度较慢。
试饼无弯曲、无裂缝、无透光，即为安定性合格。
二.水泥与外加剂适应性中，应重视溶剂矿物的组成。
特别是C3A 的含量，不宜大于11%，水泥矿物对外加剂吸附性能顺序是：C3A.C4AF.C3S.C2S,与水泥矿物水化速度顺序相同，C3A,根据自己经验，其强度大约3d内亦表现完，水泥强度倒缩现象与溶剂
矿物含量高，有直接的关系。
溶剂矿物含量高，与外加剂适应性就变差，水泥净浆流动度也变差，当然，与水泥中其它矿物组成含量、含碱量、混合材品种.种类.掺量、石膏的种类.掺量、细度、以及水泥放置时间、等因素都有密切的关系。
三.塌落度与溶剂矿物的关系：我们在适配混凝土时，水泥加水搅拌后，减水剂很快被溶剂矿物吸附到表面，等到硅酸盐矿物开始水化时，液相中外加剂的浓度已经变得很低，且随着水化时间增加，水泥颗粒状表面的电动电位值（我理解为电荷值）的减小，因此，混凝土和易性变差，塌落度、流动度也随之下降。
华昌混凝土有限公司
2015.9.14.
注：老树有时间时，再写点文章，助您早日事业有成。
QQ：1164010054
如有错误之处，望指导。
