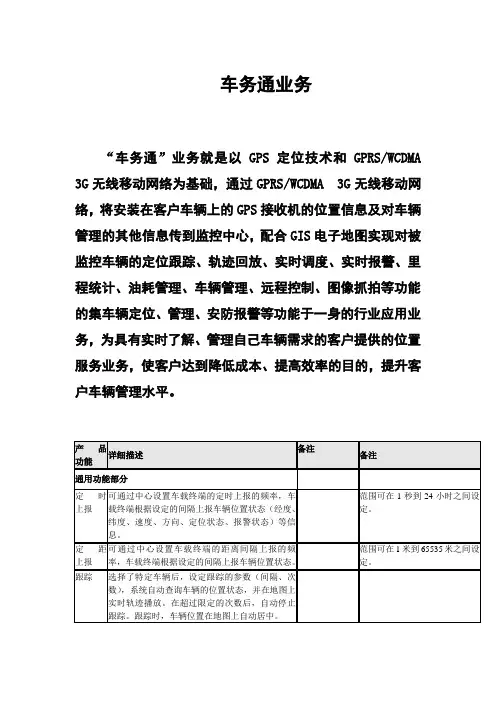

“车务通”业务就是以GPS定位技术和GPRS/WCDMA 3G无线移动网络为基础，通过GPRS/WCDMA 3G无线移动网络，将安装在客户车辆上的GPS接收机的位置信息及对车辆管理的其他信息传到监控中心，配合GIS电子地图实现对被监控车辆的定位跟踪、轨迹回放、实时调度、实时报警、里程统计、油耗管理、车辆管理、远程控制、图像抓拍等功能的集车辆定位、管理、安防报警等功能于一身的行业应用业务，为具有实时了解、管理自己车辆需求的客户提供的位置服务业务，使客户达到降低成本、提高效率的目的，提升客户车辆管理水平。
星纵物联 GS524N 独立式光电感烟火灾探测报警器 用户手册说明书
独立式光电感烟火灾探测报警器GS524N用户手册安全须知感谢您使用星纵物联独立式光电感烟火灾探测报警器，使用产品前请务必仔细阅读本说明书，并按照所提供的有关操作步骤进行，避免因误操作而损坏本机或发生其他意外。
请妥善保管本手册，以便日后需要时使用。
厦门星纵物联科技有限公司秉承全面品管、持续改善的原则，以科技创新、客户满意为目标，不断致力于产品改进、提高产品性能，公司保留本产品改进但不通知客户的权利。
在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。
本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求时，当产品质量低于技术指标，可凭保修单享受免费维修。
因违反操作规定和要求而造成的损坏、非我司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我司将进行收费维修。
如果用户不按照使用说明书的操作步骤操作本产品，并且擅自安装、私拆、更换产品零部件，由此产生的责任由用户自己承担。
非专业人员请勿开盖！如果您对我们提供的产品和服务有任何疑问或不满（包括产品技术、质量、安装维修、服务态度、收费标准等问题），请您及时联络我们，我们将会对您的意见妥善处理。
产品符合性声明GS524N符合CCC基本要求和其他相关规定，执行GB20517-2006标准。
版权所有©2011-2022星纵物联保留所有权利。
如需帮助，请联系星纵物联技术支持:邮箱：*********************电话:************传真:************总部地址：厦门市集美区软件园三期C09栋深圳：深圳市南山区高新南一道TCL大厦A709日期版本描述2022.6.30V1.0第一版目录一、产品简介 (5)1.1产品介绍 (5)1.2产品亮点 (5)二、产品结构介绍 (5)2.1包装清单 (5)2.2外观概览 (6)2.3产品尺寸（mm） (6)三、产品功能状态 (7)四、产品自检测试 (8)五、安装说明 (9)5.1安装位置 (9)5.2安装步骤 (10)5.3安装方法 (11)六、保养及清洁 (11)七、故障排除 (12)八、设备入网 (12)8.1入网准备 (12)8.2入网配置 (13)九、通信协议 (16)9.1上行数据 (16)9.2下行数据 (17)一、产品简介1.1产品介绍GS524N是一款具备声光报警功能的LoRaWAN®无线烟雾探测报警器。
液晶智能中央信号报警器使用说明书
FYXH－32YJ－B液晶智能中央信号报警器使用说明书北京福源立达电子科技有限公司FYXH－32YJ－B液晶智能中央信号报警器使用说明书资料版本:V4.1归档时间:2022-11-13BOM编码:081010福源立达有限公司为客户提供全方位的技术支持，用户也可直接与公司总部联系。
北京福源立达电子科技有限公司版权所有，保留一切权利。
内容如有改动，恕不另行通知。
北京福源立达电子科技有限公司地址：北京市大兴区首座御园一期24号楼3单元301邮编：102614公司网址：客户服务热线：************E-mail:******************1.概述1.1 FYXH-32YJ-B智能中央信号报警装置是发电厂、变电站电气二次部分的一个环节，具有功能强、灵敏度高、可靠性高、功耗低、信号记忆及编程设定等功能，是常规信号报警系统的更新换代产品。
本中央信号报警装置具有通用性强、技术先进、功能齐全等特点，可广泛用于电力系统、化工、石油冶金等企业。
1.2 智能中央信号报警装置功能：当断路器事故跳闸时，能及时发光和音响报警信号，直接驱动液晶屏显示出故障的分路号、名称（用户可以自己输入）、产生故障时间（可准确记录故障发生的时间），并且点亮相应的光子牌和驱动电笛、电铃产生声音告警。
1.3 FYXH-32YJ-B智能中央信号报警器是我公司开发的以PHILIPS生产的ARM7TDM-S核 –LPC2138 32位微处理器的控制核心的故障信号报警装置，采用240×128单色液晶屏和低功耗并且色彩醒目的光字牌可以快速、准确地显示系统的运行状况和故障内容。
2.特点2.1 用大屏幕汉字液晶显示器作为人机操作的接口，非常直观方便。
2.2 具有实时时钟，各种故障的发生时间都能准确的记录下来。
2.3 具有两级内存，串行内存抗干扰能力强，用来存储定值、参数等重要资料，上电时调入并行内存。
2.4 精心设计的硬件及软件，抗干扰功能极强。
CFSJK用户信息传输装置用户使用说明书
C F S J K用户信息传输装置用户使用说明书 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】CFS-JK8000用户信息传输装置用户使用说明书CFS城安盛邦网络科技有限公司2013年01月第1章用户信息传输装置简介1.1概述CFS-JK8000用户信息传输装置按照国标《用户信息传输装置》设计，是全国首家通过国家消防电子产品质量监督检验中心检验，获得型式检验证书的产品。
满足《GB50440城市消防远程监控系统技术规范》和《用户信息传输装置》的相关要求，可实现对分散的建筑消防设施进行集中监控，是城市消防远程监控管理网络系统中不可缺少的部分。
本用户信息传输装置采用最新的ARM技术，在自身不断进行技术创新的基础上，融合了多家相关系统的优点，可采用宽带、无线等多种方式进行联网通讯，性能可靠，可以满足城市消防、安防等系统的集中监控需要。
本用户信息传输装置采用壁挂式结构, 全汉字界面及图形提示，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点，是城市消防远程监控系统必不可少的重要环节。
1.2CFS-JK8000用户信息传输装置技术指标如下：主电：AC 220V 50Hz(1A) 电压变化范围（187V~242V）。
备电：铅酸蓄电池，备用电源可连续使用时间：大于12小时。
功耗：<15W。
液晶屏规格：240×128点。
数据传输方式：TCP/GPRS/PSTN（可选其一或组合）。
通讯接口：RS232或RS485（可选其一）。
开关量输出：无源输出，允许接入电流小于25mA。
开关量输入：直流5V。
外形尺寸（长×宽×高）：400mm×114mm×562mm。
安装方式：壁挂。
环境温度：0℃～40℃。
相对湿度：≤95%，不凝露。
布线要求：第2章 用户信息传输装置结构及配置说明2.1 用户信息传输装置结构及典型配置方式概述用户信息传输装置采用壁挂式结构安装，包括：主板、通讯板、电源（电源板和备电）、滤波器、液晶及扬声器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青岛东软载波科技股份有限公司 Qingdao Eastsoft Communication Technology Co.,Ltd
控制码：C = 91H
地址域：A0～A5H
数据长度：L = 4 + n
数据域： 04H，00H，15H，01H，报警事件信息
集终端，采集终端收到状态字后向电能表发送确认命令，复位主动上报状态字，电能 表对应状态字事件标识位清零； 4、 若电能表主动上报状态字各标识位均为 0，则 EventOut 输出低电平。采集终端根据状 态字事件标识位、事件次数采集电能表相应事件记录上报主站。 5、 当载波芯片检测到事件状态管脚的电平由低变为高后，若事件开关打开，则生成主动 上报报文，直接发送到采集终端；若事件开关未打开，则不生成主动上报报文； 6、 载波芯片增加事件主动上报的开关控制，仅在开关打开的前提下，才能主动上报报警 事件。
2 MCU 向载波芯片串口发送一个字节 0x55 机制
当 MCU 主动向载波芯片串口发送一个字节 0x55 时，这时载波芯片会向 MCU 发送申请 地址帧，以便获取应用地址（载波表地址、采集器地址、485 表地址），即使回应帧中有事 件内容，本地也不再生成事件主动上报。
3 事件主动上报的处理流程
4 事件状态管脚触发机制
1、 当上电或复位后，电能表应先将事件输出管脚置低电平，表示无报警事件； 2、 当电能表检测到主动上报事件发生时，向模块接口管脚 EventOut 输出高阻态，载波芯
片检测到事件输出管脚的电平由低变高后判断电能表有主动上报事件发生； 3、 载波芯片抄读电能表主动上报状态字，若电能表正常回应，则载波芯片主动上报给采
6 主动上报状态字命令
1、 SSC1643 载波芯片读取电能表主动上报状态字的命令帧 功能：读取电能表主动上报状态字
控制码：C = 11H
地址域： A0～A5
数据长度：L = 04H
数据域： 04H，00H，15H，01H
帧格式： 68H A0 … A5 68H 11H 04H 34H 48H 33H 37H CS 16H
青岛东软载波科技股份有限公司
青岛东软载波科技股份有限公司 Qingdao Eastsoft Communication Technology Co.,Ltd
1 上电或定时申请地址流程保持不变
上电初始化或定时申请地址时，SSC1643 波特率自适应、地址获取、运行模式确定机 制，与原来的设计保持一致，但申请地址回应帧有事件内容时，本地不再生成事件主动上 报。
青岛东软载波科技股份有限公司 Qingdao Eastsoft Communication Technology Co.,Ltd
68 2B 00 41 05 00 50 00 00 00 00 00 00 00 00 00 99 99 99 99 99 99 02 01 00 00 0E 68 99 99 99 99 99 99 68 4F 02 55 66 72 16 37 16
青岛东软载波科技股份有限公司 2014-5-15
1、 上电初始化，载波模块检测到接口的事件状态管脚电平为高，此时认为事件状态管脚
青岛东软载波科技股份有限公司 Qingdao Eastsoft Communication Technology Co.,Ltd
有效（电能表上电时，若是要求上下电事件，最好在载波模块复位期间保持低电平， 等模块复位完成后再置高电平；若是不要求上下电事件，电能表上电时，要保持该引 脚为低电平）； 2、 正常运行过程中，载波模块检测到事件状态管脚电平由低变高，此时认为事件状态管 脚有效； 3、 检测事件触发引脚有效时，判断运行模式： 1) 表模式下：载波芯片发送抄读电能表主动上报状态字的命令帧，不再向 MCU 发送
抄控器上传确认帧，确认进入监控模式，确认帧格式： 68 13 00 81 01 00 00 00 00 00 00 01 00 01 00 01 00 85 16 进入监控模式后，抄控器所有的指示灯依次循环点亮。 2、 监控主动上报 进入监控模式后，抄控器串口会实时监控电力线上的主动上报报文，输出格式为 645 帧格式。 3、 退出监控模式 重新上电后，退出监控模式，即恢复为抄控器抄读模式。
其中，事件开关的状态可以使用《DLT645-2007 多功能电能表通信协议调试器》和抄控器查 询和设置。
7 载波模块主动上报报文的发送
主动上报发送，使用的是链路层是 DBPSK-TD，使用 CSMA/CA 和确认重传机制，确保 能够上报到载波路由器。
非直抄表的主动上报报文都需要其他载波节点转发才能到达路由器，载波节点转发其 他的节点的条件必须是同一个主台区的表，主台区的设置在路由器自动抄表时进行；只是 为了调试和测试，主台区的信息也可以借助《DLT645-2007 多功能电能表通信协议调试器》 和抄控器查询和修改。
XX
1 主动上报事件 2 新增次数
...
... ...
XX
1 主动上报事件 N 新增次数
注 1：向串口发送读取电表主动上报状态字时，接收指示灯（红色 LED）会点亮。
注 2：电表回应的主动上报状态字符合规范 1) 控制字无异常； 2) 数据标识对应； 3) 回应数据长度（不含数据标识）大于 12 4) 回应数据（不含数据标识）的前 12 字节非全零（减 33 后）； 5) 事件开关打开。
帧格式：
68H A0 … A5 68H 91H 4 + n 34H 48H 33H 37H 事件内容 CS 16H
3、 主动上报状态字的内容
数据标识 DI3 DI2 DI1 DI0
数据格式
数据 长度 （字节）
状态字
XX
1 主动上报事件 1 新增次数
04 00 15 01
主动上报的源节点和转发节点，在往电力线发送报文时，都会点亮载波发送 LED。
8 使用抄控器监控主动上报内容
1、 进入监控模式 把抄控器接在所要监控的线路上，打开串口大师，设置波特率为 9600，通过串口线或
者 USB 线把抄控器和 PC 相连。 PC 发送监控模式启动帧，使抄控器进入监控模式，启动帧如下：
青岛东软载波科技股份有限公司 Qingdao Eastsoft Communication Technology Co.,Ltd
EASTSOFT○R
青岛东软 开发文档
密级：
低
编号：ESKF—14051504
SSC1643 主动上报功能说明
R&D GUIDE FOR SSC1643
日期： 2014 年 05 月 15 日
申请地址帧。此时，若事件开关打开，且电能表正常回应，则载波芯片生成主动 上报帧，主动上报给采集终端；否则载波芯片不生成主动上报帧； 2) 采集器模式下：向 MCU 发送申请地址帧，仅为了添加 485 表地址，但本地不生成 事件主动上报。 4、 载波芯片运行模式可以通过读取版本号命令查询。
5 SSC1643 载波芯片对报警事件主动上报处理流程
