叶轮铸件质量检验.
铸件质量检验标准
铸件质量检验标准铸件是一种常见的生产工艺，广泛用于各个行业和领域。
铸件质量的好坏直接影响产品的性能和可靠性，因此进行铸件质量检验至关重要。
本文将介绍铸件质量检验的标准和方法。
一、铸件质量检验的重要性铸件质量检验的目的是确保铸件的尺寸精度、表面质量和机械性能达到设计要求。
一方面，铸件的尺寸精度和表面质量直接影响产品的装配和使用；另一方面，对于承受重载或高温等极端工况的铸件来说，其机械性能的好坏关系到产品的安全可靠性。
二、铸件质量检验的标准铸件质量检验的标准包括国家标准、行业标准和企业自身标准。
国家标准是根据相关法律法规制定的，具有强制性，是衡量铸件质量的重要依据。
行业标准是在国家标准的基础上，由行业协会或行业组织制定的，作为行业内铸件质量的参考指南。
企业自身标准是企业根据生产情况和需求制定的，用于规范和管理内部质量控制。
在铸件质量检验中，常用的国家标准有《铸造铁件技术条件》、《铸铝合金件技术条件》等，而行业标准包括《汽车铝合金压铸铸件技术规范》、《船用铸铁件技术条件》等。
企业自身标准则根据企业具体的生产工艺和要求制定，例如《XX公司铸件质量检验标准》。
三、铸件质量检验的方法铸件质量检验的方法主要包括外观检查、尺寸检测和性能测试。
1. 外观检查外观检查是铸件质量检验中最简单直观的方法。
通过肉眼观察铸件的外观，检查是否有裂纹、砂眼、气孔、夹渣等缺陷。
外观检查可以用目视检查或借助放大镜进行观察。
2. 尺寸检测尺寸检测是铸件质量检验中最常见的方法。
主要是测量铸件的外形尺寸、孔径尺寸和壁厚尺寸等。
常用的尺寸测量工具有游标卡尺、内径卡尺、外径卡尺、深度尺等。
尺寸检测可以帮助判断铸件是否满足设计要求。
3. 性能测试性能测试是铸件质量检验中最关键的方法，主要包括力学性能测试、化学成分分析和金相组织分析。
力学性能测试主要是测试铸件的拉伸、弯曲、冲击等力学性能。
化学成分分析可以确定铸件的材料成分是否符合要求。
金相组织分析可以观察铸件的金相组织结构，评估其机械性能。
铸件检验标准
铸件检验标准铸件作为机械制造中的重要零部件，其质量直接关系到整个机械设备的使用性能和安全性。
因此，对铸件的检验标准显得尤为重要。
本文将从铸件检验的目的、方法和标准等方面进行详细介绍。
首先，铸件检验的目的是为了保证铸件的质量符合设计要求，满足使用的需要。
在铸件生产过程中，通过检验可以及时发现和排除不合格品，保证产品质量。
其次，铸件检验的方法主要包括外观检查、尺寸测量、材质分析、力学性能测试等。
外观检查是通过肉眼或辅助工具对铸件表面进行检查，以发现铸件表面的缺陷或异物。
尺寸测量是通过测量工具对铸件的尺寸进行检测，以确保尺寸符合设计要求。
材质分析是通过化学成分分析、金相分析等手段对铸件材质进行检测，以确定材质是否符合标准。
力学性能测试是通过拉伸试验、冲击试验等手段对铸件的力学性能进行检测，以确保其强度和韧性符合要求。
在铸件检验标准方面，国家和行业都有相应的标准规定。
国家标准主要包括GB/T、GB、JB等标准，而行业标准则是根据不同行业的特点和要求而制定的标准。
在铸件检验标准中，通常包括了铸件的外观质量、尺寸偏差、材质成分、力学性能等方面的要求。
对于不同类型的铸件，其检验标准也会有所不同，需要根据具体情况进行选择和执行。
在实际操作中，铸件检验需要严格按照标准要求进行，以确保检验结果的准确性和可靠性。
同时，检验人员需要具备扎实的专业知识和丰富的实践经验，以确保检验工作的顺利进行。
在检验过程中，还需要使用合适的检测设备和工具，以提高检验的精度和效率。
总的来说，铸件检验标准对于保证铸件质量和产品安全具有重要意义。
只有严格执行标准要求，才能有效地提高铸件的质量，并确保其在使用过程中的稳定性和可靠性。
希望本文能够对铸件检验标准有所帮助，同时也希望各个相关行业能够重视铸件检验工作，共同提高产品质量和安全水平。
F件-一级叶轮-ZL114A
一级叶轮技术要求
1）材质为ZL114A，T6热处理，化学成分执行GB/T1173-2013。
2）内部质量要求：铸件进行X光探伤检验，铸件整体进行表面着色检验，要求无裂纹、冷隔及浇不足等穿透类缺陷，缩松、夹渣及针孔缺陷不得超过4级。
3）铸件缺陷允许采用焊补的方式进行修复，需采用本体焊丝，且铸件补焊区内不得有裂纹、分层、未焊透等缺陷。
4）铸件力学性能检验使用附助试块，满足GB/T1173-2013要求。
5）叶片位置精度按照±1.5mm执行，非加工表面光洁度可达到12.5μm。
5）铸件交付前进行喷砂处理，交付时提供化学成分报告、力学性能报告、表面检测报告、X光检测报告、尺寸检测报告、合格证。
铸件质量检验标准
铸件质量检验标准铸件质量检验标准铸件质量检验标准铸件质量检验标准铸件质量检验标准⼀、⽬的：为了确保外协⽑坯铸件、采购⽑坯铸件、标准铸件、成品铸件质量符合⼯艺、技术要求，为了满⾜产品特性，结合相关⽂件特制定本标准。
⼆、适⽤范围：本标准适⽤于我公司产品外协、采购、⽣产、装配过程中，全部铸件质量检验标准。
三、检验标准：3.1 铸件结构要符合设计要求或加⼯⼯艺要求。
⽆特殊要求时按铸件通⽤标准执⾏。
通⽤标准等级分为：交货验收技术条件标准；铸件质量分等通则（合格品、⼀等品、优等品）材质、检验⽅法；⼯艺和材料规格等⼀般性规则。
3.2 铸件成品检验。
铸件成品检验包括：铸件的内部质量检验和外观质量检验。
铸件内部质量检验包括：化学成分、机械性能等。
铸件外观质量检验包括：表⾯质量、粗糙度、铸件尺⼨、重量等。
3.2.1 铸件内部质量检验①化学成分：表1牌号标准化学成分C Si Mn Cr P S Ni Cu MoWCAASTMA2160.25 0.60 0.70 0.50 0.04 0.045 0.50 0.30 0.20WCBASTMA2160.30 0.60 1.00 0.50 0.04 0.045 0.50 0.30 0.20WCCASTMA2160.25 0.60 1.20 0.50 0.04 0.045 0.50 0.30 0.20LCBASTMA3520.30 0.6 1.00 0.5 0.04 0.045 0.05 0.3 0.20LC1ASTMA3520.25 0.6 0.5~0.8 — 0.04 0.045 — — 0.45～0.65 LC2ASTMA3520.25 0.6 0.5~0.8 — 0.04 0.045 2～3 — —LC3ASTMA3520.15 0.6 0.5~0.8 — 0.04 0.045 3～4 — —WC6ASTMA217M0.05～0.201.50.04 0.045 0.5 0.5 0.45～0.65WC9ASTMA217M0.05～0.180.600.4～0.72.0～2.750.04 0.045 0.5 0.5 0.90～1.20C5ASTMA217M0.20 0.750.4～0.74.0～6.50.04 0.045 0.5 0.5 0.45～0.65CF3ASTMA3510.03 2.0 1.5 17~21 0.04 0.04 8~12 0.5CF8ASTMA3510.08 2.0 1.5 18~21 0.04 0.04 8~11 0.5CF3MASTMA3510.03 1.5 1.5 17~21 0.04 0.04 9~13 2~3CF8MASTMA3510.08 1.5 1.5 18~21 0.04 0.04 9~12 2~3CG3MASTMA3510.03 1.0 2.0 18~20 0.035 0.03 11~15 3~4CG8MASTMA3510.08 1.0 2.0 18~20 0.035 0.03 11~15 3~4②机械性能表2牌号标准⼒学性能σb(MPa) σs(MPa) δ(%) ψ(%)WCA ASTM A216 415～585 205 24 35WCB ASTM A216 485～655 250 22 35WCC ASTM A216 485～655 275 22 35 LCB ASTM A352 450～620 240 24 35 LC1 ASTM A352 450～620 240 24 35LC2 ASTM A352 485～655 275 24 35LC3 ASTM A352 485～655 275 24 35WC6 ASTM A217M 485～655 275 20 35CF3M ASTM A351 485 205 30CF8M ASTM A351 485 205 30CG3M ASTM A351 480 177 40CG8M ASTM A351 520 205 403.2.2 铸件外观质量检验①表⾯质量检验。
压铸件检验规范
≤0.5
≤1.3
A380 7.5~9.5 3.0~4.0 ≤0.1 ≤3.0 ≤2.0
≤0.5 ≤0.6 ≤0.35 ≤0.5
≤0.5 ≤0.3 余量 余量
≤0.5 ≤0.15 余量 ≤0.5 ≤0.35 余量
HD2-A 9.6~10.5 1.5~2.3 ≤0.2 ≤1.0 0.6~0.9 ≤0.5
装饰面不允许，
2
冷隔 所在面上不允许超过的数量不允许 2处
离铸件边缘不小于mm
4
2处
2、长度是指缺 陷流向的展开长
非装饰面1~2级， 内表面3级。
4 度。
两冷隔间距不小于mm
10 10
深度不大于mm 3 擦伤
面积不大于总面积的%
0.05
0.1
0.25
浇口部位增加一 倍可接受
3 5 10
同上
装饰面不允
铸件边长＞100mm时 0.5 0.8 1.2
同上
凹入铸件深度不超过
1/8壁厚
装饰面不允
7 顶杆痕迹 最大凹入量 凸起高度
≤0.4mm ≤0.2mm
许，非装饰 面及内表面2 级。
8 网状毛刺 凸起或凹下
≤0.2mm
不利手
同上
9 各类缺陷总和 面积不超过总面积的
5
注：根据产品总技术条件或要求进行检验。
3
允许两种气泡 同时存在，但
对于第4项基带 电路高频盒内
格
0.3
大气泡不超过 3个，总数不
底层表面1级。
超过10个，且
1 边距不小于 10mm
3
同上
合 格
5
气泡凸起高度
0.3 0.5
注：1、对于1级或有特殊需求的表面，只有通过抛光或研磨去除缺陷。

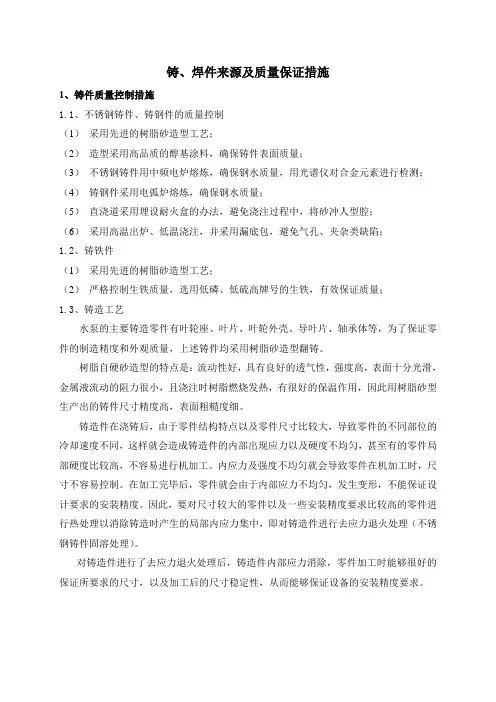

铸、焊件来源及质量保证措施
铸、焊件来源及质量保证措施1、铸件质量控制措施1.1、不锈钢铸件、铸钢件的质量控制（1）采用先进的树脂砂造型工艺；（2）造型采用高品质的醇基涂料，确保铸件表面质量；（3）不锈钢铸件用中频电炉熔炼，确保钢水质量，用光谱仪对合金元素进行检测；（4）铸钢件采用电弧炉熔炼，确保钢水质量；（5）直浇道采用埋设耐火盒的办法，避免浇注过程中，将砂冲人型腔；（6）采用高温出炉、低温浇注，并采用漏底包，避免气孔、夹杂类缺陷；1.2、铸铁件（1）采用先进的树脂砂造型工艺；（2）严格控制生铁质量，选用低磷、低硫高牌号的生铁，有效保证质量；1.3、铸造工艺水泵的主要铸造零件有叶轮座、叶片、叶轮外壳、导叶片、轴承体等，为了保证零件的制造精度和外观质量，上述铸件均采用树脂砂造型翻铸。
树脂自硬砂造型的特点是：流动性好，具有良好的透气性，强度高，表面十分光滑，金属液流动的阻力很小，且浇注时树脂燃烧发热，有很好的保温作用，因此用树脂砂型生产出的铸件尺寸精度高，表面粗糙度细。
铸造件在浇铸后，由于零件结构特点以及零件尺寸比较大，导致零件的不同部位的冷却速度不同，这样就会造成铸造件的内部出现应力以及硬度不均匀，甚至有的零件局部硬度比较高，不容易进行机加工。
内应力及强度不均匀就会导致零件在机加工时，尺寸不容易控制。
在加工完毕后，零件就会由于内部应力不均匀，发生变形，不能保证设计要求的安装精度。
因此，要对尺寸较大的零件以及一些安装精度要求比较高的零件进行热处理以消除铸造时产生的局部内应力集中，即对铸造件进行去应力退火处理（不锈钢铸件固溶处理）。
对铸造件进行了去应力退火处理后，铸造件内部应力消除，零件加工时能够很好的保证所要求的尺寸，以及加工后的尺寸稳定性，从而能够保证设备的安装精度要求。
2、焊接件质量控制措施2.1计算机三维软件造型后进行展开，形成精确的下料图；2.2数控放样、等离子切割；2.3自动剖口机剖口；2.4CO2气体保护焊，半自动、自动焊机焊接；2.5焊缝进行UT、PT探伤；2.6退火处理，消除热应力，防止变形；2.7表面喷砂处理。
铸件的质量检验方法及标准PPT课件
—铸造工艺与技Байду номын сангаас训练
一、铸件质量检验概述
根据用户要求和图样技术条件等有关协议的规定，用目测、量具、仪 表或其他手段检验铸件是否合格的操作过程称为铸件检验。
铸件质量检验的依据是：铸件图、铸造工艺文件、有关标准及铸件交 货验收技术条件。
二、铸件的质量等级
检验后，根据铸件的质量情况可分为下列三类：
（3）铸件质量偏差的检测 1）铸件质量偏差检测术语见表11-4。 2）铸件公称质量的确定 3）铸件质量公差等级和公差数值的确定 4）铸件质量偏差的检验和评定程序
（4）铸件浇冒口残余量的检验 （5）铸件表面和近表面缺陷的目测检验 用肉眼或借助于低倍放大镜，检查暴露在铸件表面的 宏观缺陷，同时检查铸件的生产标记是否正确齐全。检 查时应判定铸件对于检查项目是否合格，区分合格品、 返修品和废品。 (６) 铸件内腔质量的检验
2. 铸件内在质量的检验 铸件内在质量是指一般不能用肉眼直观检查出来的铸 件内部状况和达到用户要求的程度。检验内容包括铸件 的化学成分、物理和机械性能、金相组织以及存在于铸 件内部的孔洞、裂纹、夹杂物等缺陷。 铸件内在质量的检验方法和检验内容见表11-5。
3. 质量检验报告 检验人员在接受检验任务之后，将按照有关的检验项 目和试验规范对有关产品进行检验。检验结束后必须开具 质量检验报告，提供相关数据。 质量检验报告一般包括以下内容: 被测试样的产品名 称、试样名称、测试项目、委托单位或部门、委托日期、 测试日期、测试环境、测试人员、校核、审核、批准人员、 测试仪器、设备、测试标准、测试方法、测试数据、测试 结果。
三、铸造生产检验过程
检验工作不应以检验为目的，而应作为改善铸件质量的有效方法。铸造生产 的检验可分为彼此密切相关的三个阶段，见表11-2。
叶轮常见的6个问题及处理方法
叶轮常见的6个问题及处理方法
叶轮的作用是将原动机的机械能直接传给液体，以提高液体的静压能和动压能（主要提高静压能），也就是说叶轮是供能装置，可见如果叶轮出现故障，将严重影响整体流程的正常运转。
下面就来说说有关叶轮的常见问题：
1.铸造缺陷
故障表现：流道夹杂；多肉；不光滑；沙眼；裂纹；缩松等。
处理方法：可根据实际情况进行磨削、补焊等方法，如果问题严重，需打废重铸。
2.磨蚀
磨粒磨损
故障表现：图示是由灰铸铁材料铸造的流程泵叶轮在5年时间内被含有少量水泥
泡沫的水磨损的情况，磨蚀问题更多的是设计方选材不当或泵型选择不当造成的，或者是工艺介质被污染导致的。
处理方法：更改叶轮材质；更改设计方案，改变泵型；检查工艺介质。
3.汽蚀
故障表现：设计方案不当；安装位置过高；选材不当等。
处理方法：降低安装位置；改变更能够抗汽蚀的材质；重新设计泵型等。
4.口环抱死
故障表现：设计间隙过小；前后口环的硬度差小于50HBW；口环间隙有固体颗粒；口环变形等。
处理方法：增大设计间隙；更换口环材质；检查工艺介质；更换新口环等。
5.断裂
故障表现：由于汽蚀、腐蚀、磨蚀引起的；铸件质量较差导致；水锤导致的。
处理方法：更换新叶轮。
故障表现：轮毂断裂；原因设计；选材不当；铸件质量太差。
处理方法：更换新叶轮。
6.腐蚀
故障表现：选材不当。
处理方法：更换新叶轮，耐腐蚀磨损材料；叶轮耐蚀层的涂镀；叶轮耐蚀层的喷涂。
