北京首都国际机场3号航站楼建筑工程A1合同段三号机场临水方案

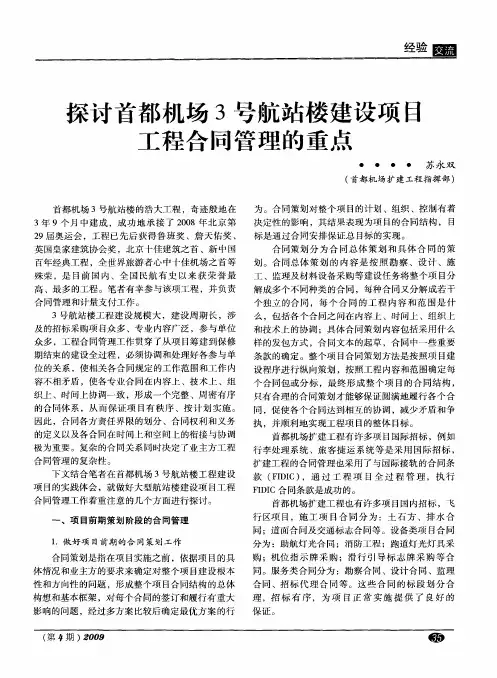

探讨首都机场3号航站楼建设项目工程合同管理的重点
位 的关 系 ，使 相关 各合 同规定 的工作 范 围和工 作 内 容不 相矛 盾 ，使各专 业 合 同在 内容 上 、技 术上 、组 织上 、时 间上 协调一 致 ，形成一 个 完整 、周 密有 序 的合 同体 系 ，从 而保 证 项 目有 秩 序 、按 计 划 实 施 。 因此 ，合 同各方 责任 界 限的划分 、合 同权 利 和义 务 的定 义 以及 各合 同在 时 间上 和空 间上 的衔 接 与协 调
极为 重要 。复杂 的合 同关 系 同时决 定 了业 主 方工 程 合 同管理 的复杂 性 。
只有合 理 的合 同策划 才 能够保证 圆满地履 行各 个 合 同 ，促 使各 个合 同达 到相 互 的协调 ，减 少矛 盾 和争 执 ，并顺利地实现工程项 目的整体 目标。 首 都机 场扩建 工 程有 许多 项 目国际 招标 ，例 如 行 李处 理 系统 、旅 客 捷 运 系 统 等是 采 用 国际 招标 ，
经验
探讨 首都 机场 ３号航 站楼 建设 项 目 工 程 合 同 管 理 的 重 点
・ ・ ・ ・ 苏 ７ 双 ｊ
（ 首都机 场扩建 工程 指挥部 ）
首 都机 场 ３号航 站楼 的浩 大工 程 ，奇 迹 般地 织 、控制 有着
１ ．做 好 项 目前 期 的 合 同策 划 工 作
合同策划是指在项 目实施之前 ，依据项 目的具 购 ；机位 指 示 牌 采 购 ；滑 行 引 导 标 志 牌 采 购 等 合 体情 况 和业主 方 的要 求来 确定 对整 个项 目建 设 根本 同 。服务类 合 同分 为 ：勘察合 同 、设计 合 同 、监 理 性 和方 向性 的问题 ，形 成整个 项 目合 同结构 的总体 合 同 、招 标 代 理 合 同等 。这 些 合 同 的标 段 划 分 合 构想 和基本 框架 ，对 每个合 同的签 订和 履行 有重 大 理 ，招 标 有 序 ，为 项 目正 常 实 施 提 供 了 良好 的 影响的问题 ，经过多方案 比较后确定最优方案的行 保 证 。
北京市首都机场3号航站楼T3B-1工程(预埋方案)
目录1、编制依据 (3)2、工程概况 (3)2.1 建筑工程概况 (3)2.2 给排水、通风分部工程概况 (3)3、施工组织 (3)3.1 施工组织概述 (3)3.2 劳动力、机具组织安排 (4)3.3 进度计划安排 (5)4、施工技术要求 (5)4.1埋件、孔洞 (5)4.2预埋铁件 (6)5、主要施工方法 (6)5.1 套管预埋 (6)5.2 预留洞 (9)5.3 预埋铁件 (9)5.4 预埋质量控制要点 (15)5.5 工程质量目标 (16)6、质量保证措施 (16)7、安全保证措施 (21)8、成品保护措施 (26)9、材料节约措施 (27)10、计量器具使用与管理 (27)10.1 计量器具的选用及使用 (27)11、环境保护措施 (28)11.1 环境保护管理制度 (28)11.2 环境保护管理措施 (28)11.3 防止大气污染措施 (29)11.4 防止水源污染措施 (29)11.5 防止施工噪声措施 (30)11.6 控制扬尘的措施 (30)12、技术资料管理要求 (30)1、编制依据1.1《北京市建筑设计院设计的T3C捷运通道施工图纸》。
1.2《T3C施工图纸设计交底记录》。
1.3《建筑设备通用图集》（91SB3-4、91SB6、91SB-XI）。
1.4 《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）。
1.5《通风与空工程施工质量验收规范》（GB50243-2002）。
1.6《建筑安装分项工程施工工艺规程》（DBJ/T01-26-2003）。
2、工程概况2.1 建筑工程概况2.1.1 T3航站楼为首都国际机场扩建工程,新航站楼位于现在首都机场T2航站楼东侧,平行于现在的东跑道,建筑分为T3A、T3B 和T3C段，T3C捷运通道南北长1027米，地下二层，总面积39000平米。
现浇凝土框架结构。
2.1.2 T3C捷运通道B2层主要为行李通道，两侧为服务通道。
XYPEX(赛柏斯)在首都机场T3A航站楼桩头防水中的应用
XYPEX(赛柏斯)在首都机场T3A航站楼桩头防水中的应用段先军;罗惠平
【期刊名称】《建筑技术》
【年(卷),期】2007(038)007
【摘要】北京首都国际机场三号航站楼T3A主楼工程是首都机场扩建工程的核心项目，是2008年北京奥运会重要的配套项目，为国家重点工程。
该工程平面呈双曲面人字形，南北向长953m，东西向宽756m，总建筑面积约58万m2，基础面积达18万m2。
工程设计±0．000为28．45m。
【总页数】2页(P541-542)
【作者】段先军;罗惠平
【作者单位】北京城建集团首都机场三号航站楼工程总承包部,100621,北京;北京城建集团首都机场三号航站楼工程总承包部,100621,北京
【正文语种】中文
【中图分类】TU761.11
【相关文献】
1.XYPEX(赛柏斯)水泥基渗透结晶型防水涂料在灌注桩筏形基础工程中的应用 [J], 唐冰;张萌;刘昕昕
2.XYPEX(赛柏斯)的应用 [J], 方一苍
3.XYPEX(赛柏斯)材料在桥梁裂缝封闭工程的应用 [J], 刘辉
4.赛柏斯（XYPEX）在段家峡水库输水洞防渗中的应用 [J], 胡光前
5.XYPEX(赛柏斯)刚性自防水系统在地下混凝土结构中的应用 [J], 丁少锋
因版权原因，仅展示原文概要，查看原文内容请购买。
北京T3航站楼给排水设计介绍
北京首都国际机场三号航站楼工程给排水及消防设计介绍29日日2011年2011年7月29工程简介给排水消防设计介绍提纲给排水及消防设计介绍提纲一、工程简介二、给排水及消防系统概况三、用水量计算四生活热水系统四、生活热水系统五、虹吸雨水系统六、消防水炮系统六消防水炮系统七、工程体会工程简介设计进度：∙2003年12月开始设计；月开始设计∙ 2004年3月底完成初步设计；∙ 2004年8月完成±0以下施工图；∙ 2005年2月完成全部施工图。
施工进度：月底破土动工奠基；∙2004年3月底破土动工、奠基；∙ 2005年7月混凝土主体结构封顶；∙∙ 2006年3月钢结构施工安装完成；∙2007年12月工程竣工、通过国家验收；∙2008年3月全面投入使用。
◇月全面投入使用给排水及消防系统概况三个楼各自分别从场地给水管网引入根供水管在各自的楼内构成环状1.给水系统•2根或3根供水管，在各自的楼内构成环状管路，向给水系统、生活热水系统、空调加湿给水系统供水，同时向消防水池提供水源。
DN250DN150DN200DN200DN250DN150DN150DN2001.给水系统•场地给水管网的入户供水压力≥0.35MPa。
给水管在地下一层构成环状管路，在指廊部分采用支状供水。
给水系统采用直供方式，竖向不分区，不另设给水加压设备。
地下层的供水支管安装减压阀，用以均衡流量及避免超压，减压安装减压阀用以均衡流量及避免超压减压。
阀阀后压力为0.30MPa•室内给水管采用薄壁不锈钢管，DN≤100mm采用卡压连接；DN＞100mm采用气体保护焊接。
•T3航站楼集中生活热水系统仅在T3A和T3B内设置，T3A在两翼指廊VIP区和中心区设集中生活热水、T3B在中心区设集中生活热水。
•T3A、T3B的指廊及T3C的生活热水在全年均采用分散的小型电热水器制取。
T3A在两翼指廊VIP区和中心区设集中生活热水T3B在中心区设集中生活热水•集中生活热水热源在供暖季由机场能源中心提供120℃/70℃一次热水，采用浮动盘管容积式换热器制取生活热水；在非供暖季则采用空气源热泵热水机组制取生活热水，为保证其热水供应的稳定性，在增设热水储水罐的基础上，将浮动盘管容积式换热器也作为储水罐使用并加装辅助电加热器以应急备用。
北京首都国际机场3号航站楼设计
ＡＲＣＨＩＣＲＥＡＴＩＯＮ ２００４．０６112overview of the section facing land/陆侧剖面鸟瞰 １model of the terminal building/３号航站楼整体模型 ２北京首都国际机场３号航站楼设计terminal building 3 of BeijingCapital Airport莫扎·马加迪 罗隽 邵韦平Mouzhan·Majidi, Luo Juan, Shao Weiping１自２００３年１０月底，北京首都国际机场扩建工程指挥部宣布ＮＡＣＯ－ＦＯＳＴＥＲ－ＡＲＵＰ设计联合体赢得３号航站楼的国际设计竞赛以来， 设计联合体与北京市建筑设计研究院于２００３年１２月５日共同完成了方案设计，并于２００４年３月２０日提交了初步设计。
目前正进行初步设计深化和部分施工图设计。
工程已于３月２８日奠基开工。
首都机场作为中国的门户机场，近年来旅客流量年平均增长幅度超过１２％。
２００２年旅客流量达２７１６万人次，货物吞吐量达８８．６１万吨。
随着中国加入世界贸易组织和北京举办２００８年奥运会，到２０１５年，机场年旅客流量将从每年２７００万人次增长到６０００万人次。
为了满足北京地区社会和经济的可持续发展和中国民航工业的要求，实现国际枢纽机场功能，增强与亚太地区其他大型机场的竞争力，扩建现有机场设施十分重要。
２００３年８月，国家发展改革委员会通过了《北京首都国际机场扩建工程立项报告》，２００３年１０月，中国民航总局完成了申报的《北京首都国际机场扩建工程可行性研究报告》。
３号航站楼是首都机场此次扩建工程的主体部分，包括航站楼内旅客捷运系统（ＡＰＭ）、行李处理系统（ＢＨＳ）和信息技术系统（ＩＴ）３个机场特殊系统。
辅助基础设施项目包括航站楼前的地面交通中心（ＧＴＣ）、空侧跑道、滑行道和站坪系统等其他设施，也将新建一条从东直门直达新航站楼的城市轻轨和第二条机场高速公路，新航站区空侧规划新的３号航站楼设施将分期实施，设计容量到２０１５年为旅客２００４．０６ ＡＲＣＨＩＣＲＥＡＴＩＯＮ113ＡＲＣＨＩＣＲＥＡＴＩＯＮ ２００４．０６114２００４．０６ ＡＲＣＨＩＣＲＥＡＴＩＯＮ115流量达３ １００万人次，２０２０年达４ ３００万人次。
北京首都机场3号航站楼T3A主楼工程清水混凝土模板施工技术
北京首都机场3号航站楼T3A主楼工程清水混凝土模板施工技术段先军 罗惠平(北京城建集团工程总承包部, 北京 100000)摘要：北京首都机场3号航站楼T3A主楼工程是本期机场扩建的核心工程，是北京2008年奥运会重要的配套项目，被誉为“新国门”工程。
工程规模宏大，建筑设计新颖，结构柱、楼板等构件大面积采用清水混凝土，质量标准高，施工技术复杂，施工工期紧。
通过合理选择模板及其支撑体系、精心模板拼缝设计，施工过程中严格执行工艺操作标准、加强成品保护等措施，确保了清水混凝土施工质量达到设计要求。
关键词：清水混凝土; 模板; 施工The T3A as-cast-finish concrete Cyclostyle Construction Technique of Beijing Capital International AirpartDUAN Xianjun LUO Huiping(Beijing Urban Construction Co., Beijing 100000, China)Abstract: T3A of beijing capital international airport-phase 3 new terminal building is the hard core of T3 continuation.It is an important auxiliary projects of Beijing 2008 Olympic Games and hailed as “new country” project.The structural columns,floor and other components of this large-scale project extensive use as-cast-finish concrete。
The project has the characteristics of high quality standards,construction of technical complexity,tight construction period. Templates through a rational choice and their support system, carefully Pinfeng template design and construction process of the implementation of strict operating standards, strengthen the protection of finished products, such as measures to ensure that the water quality of concrete construction to meet the design requirements.Keywords: as-cast-finish concrete, cyclostyle,construct1、工程简介1.1 工程概况北京首都国际机场是我国目前重要的、规模最大的国际航空港。
北京首都国际机场3号航站楼建筑工程A1合同段三号机场临水方案
一、编制依据1 《北京首都国际机场3号航站楼建筑工程A-1合同段》施工招标文件；2 工程实地踏勘对施工现场条件及周边环境的了解；3 《建筑设计防火规范GBJ16－87（2001年版）》；4 《给水、排水管道工程施工及验收规范（GB50268-98）》；5 《建筑给水排水及采暖工程施工质量验收规范（GB50242－2002）》；6 《全国民用建筑工程设计技术措施/给水排水》；7 《建筑工程施工组织设计编制手册》8 《建筑设备施工安装通用图集（91SB3、4）》9 类似工程的施工要求与技术装备要求二、工程概况首都国际机场3号航站楼T3A，地下二层，地上五层，总建筑面积280000m2。
建筑物高度为45m。
建筑物主要功能有机电用房、行车走道、乘客到达值机大厅、航空公司办公用房、公共走廊及大厅、候机厅、接机大厅、办理登机手续大堂、行李提取大厅、海关检查大堂、零售及餐饮、贵宾设施、旅客捷运月台、行李处理用房及登机桥。
本工程是一座具有世界先进水平的新航站楼，为NFA设计联合体所设计，由北京建筑设计研究院进行施工图设计，造型与周边建筑协调，体现世界上最具有可持续性和包容性的设计理念，辅以外墙玻璃幕墙装饰，造型新颖独具特色，具有极强的现代特色。
本工程为一类建筑，耐火等级为一级。
三、现场布置1．临时围挡布置现场全部用围墙封闭，围墙采用环保节能砌块砌筑，高2m，内外抹灰，围墙上涂刷业主认可的统一标志。
围墙沿建筑物周圈布置，其中北围墙距离建筑物边线63m，西围墙北侧距离建筑物边线133m，东围墙距离建筑物边线73m。
考虑到T3A航站楼南侧有一大型停车楼，其具体位置和开工时间不明确，因此，南围墙暂定设置在距离建筑物边线20m处，以后可根据实际情况进行调整。
根据有利于现场交通运输的原则，沿围墙四周设置1#、2#、3#、4#、5#五个出入口，其中西侧2#出入口作为主出入口。
2．临时道路布置根据施工需要，沿建筑物外边线四周铺设封闭的循环道路，采用重型沥青混凝土路面，宽8m，西、北、东三侧距离建筑物25m，南侧距离建筑物10m设置（此路根据地下停车场具体位置及施工计划决定如何修建）。
北京首都机场3号航站楼、停车楼及交通中心简介
工程地点：北京首都国际机场T2航站楼东侧承建单位：北京城建集团有限责任公司、北京建工集团有限责任公司、中国建筑第八工程局建设单位：北京首都机场扩建工程指挥部设计单位：北京市建筑设计研究院监理单位：中咨工程建设监理公司工程造价：建筑面积：132.6万m2建筑层数：建筑高度：45.5m幕墙类型：结构类型：框架剪力墙结构开工日期：2004年3月28日竣工日期：2007年12月25日工程简介：1、工程基本情况北京首都机场3号航站楼工程位于首都机场2号航站楼东侧，采用了“国际征集、专家论证、社会公示、国家批准”的优选设计方案。
建筑造型新颖独特，金顶红柱，庄重大气，体现北京的文化特色，展现了国门的崭新形象。
同时服务于第29届北京奥运会。
3号航站楼由T3A、T3B、T3C和一座停车楼及交通中心等四个独立单元组成，主航站楼T3A建筑面积51.5万m2，地下两层，地上五层， T3A主航站楼为3号航站楼的核心，包括了所有国内和国际旅客使用的值机、候机、迎客空间、行李分检设施、中转设施，以及供国内旅客出发、到达使用的空侧设施。
工程于04年3月28日开工，07年12月25日竣工。
2、工程的特点、难点和科技创新点本工程建筑规模宏大，为国内目前最大的单体建筑，功能复杂、先进，施工工期紧。
T3A航站楼建筑面积达到51.5万平方米，绑扎钢筋21万吨、浇筑混凝土75万方、安装玻璃幕墙14.6万平米、钢结构安装4.2万吨，工程量巨大。
三号航站楼功能定位为东北亚地区的枢纽机场，设计功能先进、完善，达到世界先进水平，涵盖了常规的机电和弱电系统、高速行李输送分拣系统、国内首次采用的旅客捷运系统、以及机场航站楼特有的航班显示、引导表示、引航导航、安检监控等40余项。
同时为满足2008年北京夏季奥运会需求，施工工期与国外同类机场相比，施工工期缩短近2年时间。
为确保工期，总承包采用总进度计划、季进度计划、月进度计划、周进度计划的4级网络计划管理，确保计划具有操作性和指令性；结构施工过程中，采用“大平行、小流水”施工原则，保证工序合理搭接，有效保证了施工工期要求，仅用3年9个月完成了国外同类机场需要6年的施工任务。
