FANUC 0M 系统数控机床参数丢失的处理
FANUC 0 M系统数控机床参数丢失的处理
Wednesday, June 02, 2010 10:02:56 AM 发布:sunlight
数控系统参数是数控机床灵魂，数控机床软硬件功能正常发挥是参数来设定。
机床制造精度和维修后精度恢复也需要参数来调整，数控机床没有参数等一堆废铁。
数控机数控系统参数全部丢失而引起机床瘫痪，称为“死机”。
“死机”固然可怕，若我们掌握了解决方法和预防措施，问题就容易了。
下面是针对FANUC 0 M系统出现“死机”情况分析和处理。
仅供从事数控人员参考。
一、引起“死机”主要原因。
1、做DNC通讯中，M51执行动作完成后，M50尚未解除M51时不能执行M30自动断电功能，否则会出现“死机”现象。
2、执行M51动作，进行DNC通讯期间若断电，可能会出现“死机”。
3、更换电池时，没有开机或断电，就会使参数丢失。
若长期不开机，电池耗尽，也会丢失参数。
4、误操作，若同时按住Reset及Delete两键，并按电源Power ON，就会消除全部参数。
5、处理P/S报警会引起参数丢失。
如：处理P/S101报警（DNC）执行中断共有三种方法。
前两种排除不掉报警时，必须要用第三种方法，而最后一种会“死机”。
A：①PEW＝1
②Power OFF
③同时按Delete Power ON两键
④PWE＝O
B：①PWE＝1
②参数901 ＝01000100改为0
③按DEL键
④Power OFF
⑤Power ON
⑥参数901 ＝010001000
⑦PWE= 0
C：①备份所有PC、NC、DGN参数（会死机）
②Power OFF
③同时按RESET POWER ON键，PWE= 1
④输入900以上参数，输入NO.1-900参数输入DGN参数
⑤POWER OFF
⑥POWER ON
⑦PWE=0（应按A、B、C序排除，若A、B都不能排除就用C方法）
二、“死机”后状态显示
CRT显示屏上出现如下报警：
417＃X AXIS DGTL PARAM 417＃、427＃、437＃报警分别
427＃Y AXIS DGTL PARAM 为X、Y、Z（或第3轴）马达
437＃Z AXIS DGTL PARAM 参数设定异常
……
……
等
417＃报警：X轴有以下条件之一，就会造成此警示。
①参数NO.8120马达形式，设定指定范围以外值。
②参数NO.8122马达旋转方向，未设定正确值（111或-111）
③参数NO.8123马达每一转速度反馈脉冲数，设定0似下不正确值。
④参数N0.8124马达每一转位置反馈脉冲数，设定0以下不正确值。
427＃：Y轴参数分别为NO.8220 NO.8222 NO.8223 NO.8224
427＃：Z轴（OM）或第3轴（OT）参数分别为NO.8320 NO.8322 NO.8223 NO.8324 原因是所有轴设定参数全部丢失引起各轴伺服报警。
此时机床瘫痪，功能尽失。
机床出现“死机”，首先请与机床制造厂商联络。
最好厂方指导下排除故障，恢复运行。
下面是本人实际遇到问题及取厂商支持处理方法：
输入方法有：MDI手动输入和DNC传输两种。
B、DNC输入法：
1）须先设定
①1SO=1
②参数2.0=1 2.7=0 12.0＝1 12.7＝0 50＝11 51＝11（停止位=2）
③参数：250＝10 251＝10 552＝10 553 ＝10（波特率＝4800）
④参数：900=00111001（OMC）＝00111011（OMF）
⑤参数：901 ＝01000100 917＝10 （画面出现选择条件时选Delete）
⑥参数：38.3=1（半键型先设为“1”，待读人参数后，再设38.3=0）
设定后，若CRT显示屏出现NOT Ready则不能传输，须重新设定。
2）输入操作：
①MDI模式下，执行M51（DNC开）翻开参数画面，同按下EOB、INPUT两键，CRT右下角出现“SKP”（标头）闪动。
②PC个人电脑准备好DNC通讯软件（如V24）设置环境参数：
COM1：BaudRate ＝4800
Parity ＝None
Data Bit＝8bit
Stop Bit ＝2
Code＝130
COM1：BaudRate ＝4800
Parity：None
Data Bit＝86bit
stop Bit ＝2
code＝ISO
Active Port=COM1
然后敲下“ENTER”键，此时机床CRT上“SKP”变为“INPUT”闪动，即为正输入参数中。
输入完毕执行M50（DNC关），再用手敲人NO.9m以上功能参数。
（请参数表）
③传输DGN参数翻开DGN画面即可。
④若有TAPE（纸带）方式，请从TAPE方式直接传输，方法同前所述。
四、预防“死机”和机床参数做备份重要性：
数控机床参数如此重要，一旦丢失会造成死机，严重影响生产。
若请厂家来人处理时间很长，费用高，损失大。
能及时快速处理，恢复生产，就可以将损失降至最低限度。
如何及时处理？认真做好以下预防工作：
1、随机文件附有参数表，一定要交设备部分妥善保管，机床编号要注明；用一型号机床有些关键参数都不一样。
2、有DNC通讯软件用户，可以将每台机床各种参数，输至电脑作备份；并标明该机床编号有参数类型。
3、对长期停机机床应每周开2、3次两小时以上。
严格按机床维护说明书要求和方法，更换电池，应选用高性能，高容量电池。
4、执行M51时，不能执行M30自动断电功能。
经常停电区停电前供电部门应事先通知。
5、机床出现P/S报警时需专职维修人员场处理，严禁非专职人员随便修改参数。
以上各项措施可以预防数控机床参数丢失，这种“死机”现象极少发生，且有偶然性，但万一发生就会带来极大损失，预防工作必须要做好。
若一时不慎而丢失参数请及时与机床厂家联络，再结合维护说明将备份参数输入机床，即可恢复运行。
===
FANUC 0 M解释：
0代表系统版本号，M代表为加工中心（铣床）所用系统，T代表为车床（磨床）所用的系统。
18i 代表系统版本号，i代表升级版本，网络化，集成化，MB代表加工中心所用的版本的B包（分A\B\ C\D等同版本不同配置）。
fanuc_0i_-m数据备份详细步骤说明
2021/10/10
58
• 此时 DNC 文件名变成O0001，即以选择了 相关的DNC 文件。
• 按下循环启动即可使用 M-CARD 中的 O0001 程序进行DNC 加工。
2021/10/10
59
2021/10/10
27
2021/10/10
28
计算机侧超级终端程序的设定
对超级终端程序的设定，主要是对与 RS232C串行通信电缆连接的计算机COM口 进行设置。在这里，以对COMl口进行设定为 例进行操作：
2021/10/10
29
2021/10/10
30
2021/10/10
31
2021/10/10
10
2021/10/10
11
用户程序恢复
2021/10/10
12
2021/10/10
13
2021/10/10
14
2021/10/10
15
备份/恢复PMC程序
PMC程序保存在数控系统的ROM，备份操作如下：
2021/10/10
16
2021/10/10
17
2021/10/10
18
2021/10/10
等) 可以在文本查看软件(如记事本、Word等)中进
行查看和修改。
2021/10/10
24
硬件与软件的准备：
硬件：
在计算机方面，推荐配置如下：
1)CPU：INTEL奔腾200或以上。 2)内存：64MB或以上。 3)硬盘：1GB或以上。 在通信电缆方面，使用的是数控系统侧为25针 接口，计算机侧为9针接口的标准RS232C串 行通信电缆。
FANUC0i—D数控系统参数全清后的手动参数恢复
FANUC0i—D数控系统参数全清后的手动参数恢复摘要：为保证数控机床的正常运行，必须正确设置系统参数。
在很多情况下，系统的参数会发生改变，导致机床出现故障。
通常的解决方案是回装备份参数，但是如果备份参数丢失，无法回装系统参数恢复机床，那么就需要利用本文所介绍的方法进行手动参数恢复工作。
关键词：数控机床；系统参数；手动恢复1 引言数控系统的参数对数控机床的正常运行有着非常重要的作用，无论哪种型号的数控系统，都有大量的参数，少则几百个，多则上千个，让人看起来眼花缭乱。
在这么多参数中，如果某些参数设置的不正确，则可能导致机床产生故障或某些功能的缺失。
想在成百上千条参数中找出错误参数的工作量是非常大的，所以，当机床出现参数错误类故障的时候，通常的解决方案是通过回装备份参数的方法，把机床恢复到正常状态。
但是在实际工作中，我们经常碰到某些机床的备份参数已经丢失或根本没有进行过备份，当出现参数类故障后，最为方便的方法就是把所有参数全清除后，再进行手动设置参数工作。
下面我就以FANUC 0i-MD 数控系统为例介绍某数控铣床系统参数全清后的手动参数恢复的方法。
2 系统参数全清的方法在系统上电的时候，同时按下RESET+DELETE按键，之后，系统会显示ALL FILE INITALIZE OK？（no=0 yes=1）字样，询问是否对系统参数进行初始化。
我们可以通过按下数字1按键选择“yes”，之后系统会显示ADJUST THE DATE/TIME？（no=0 yes=1）字样，询问是否需要调整系统时间，我们再选择“yes”后，系统参数设置就全部被清除。
3 系统参数全清后的系统报警当数控系统参数全清后的首次上电开机，系统会恢复成默认的英文界面，我们首先需要把英文界面恢复成为中文界面。
其操作如下：点击软键盘OFS/SET 按键，再按扩展键，找到LANG软件，进入后选择简体中文即可。
在显示页面上，将会出现一系列的报警，报警号与报警信息如表1。
FANUC—Oi数控系统参数恢复
置 页面 ， 设置 ０ ０ ０ ０号参 数＝ ０ ０ ０ ０ ０ ０ １ ０ 、 ０ ０ ２ ０号参 数＝ ０ （ 选择 Ｉ ／ Ｏ
Ｃ Ｈ Ａ Ｎ Ｎ Ｅ Ｌ为 ０通道 ） 、 ０ ０ ２ ４号参 数＝ Ｏ （ 选择 Ｉ ／ Ｏ Ｃ Ｈ Ａ Ｎ Ｎ Ｅ Ｌ为 ０通道 ） 、 ０ １ ０ ０号参 数＝ ０ ０ １ ０ ０ １ ０ ０ 、 ０ １ ０ １ 号 参数＝ ０ ０ ０ ０ ０ ０ ０ １ 、 ０ １ ０ ２ 号参数＝ ０ ０ ０ ０ ０ ０ ０ ０ ， 即选 择 通 道 ０ （ Ｃ Ｈ ０ ） 、 ０ １ ０ ３号 参 数 ＝ ０ ０ ０ ０ ０ ０ １ １ （设 置 Ｂ Ａ Ｕ Ｄ Ｒ Ａ Ｔ Ｅ＝ ９ ６ ０ ０ ｂ ｐ ｓ ） 、 ０ ｌ １ ０号 参 数 ＝
用任意路径 方式 调用程序 的 Ｄ盘的 Ｂ ｅ — ｄ ｏ ｗ ｎ文件夹下 。
④在数控系统中 Ｅ Ｄ Ｉ Ｔ状态下 ， 进入 Ａ Ｌ ＨＯ画面 ， 选择所要
备份 的文件 （ 有程序 、 参数、 间距 、 伺服参 数和 主轴参数 等供选
（ ３ ） 采用 Ｅ Ｃ１ ０ ４ Ｄ Ｎ Ｃ集 成 控制 系 统恢 复 数据 。数 控基 地
提示 ， 判断是机床参数丢失 ， 使用存储 卡 ， 恢复系统参数。
ＡＬＡＲＭ Ｍ ＥＳ ＳＡＧＥ １ ０ｏ ２ Ａ０． ３ ＥＭＥＲＧＥＮＣＹ ＳＴＯＰ １ ００ ５ Ａ１ ． ４ ＨＡＲＤＷ ＡＲＥ ＬＩ Ｍ Ｔ ５ ０６ ＯＶＥＲ ＴＲＡＶＥＬ ： ＋ｌ
５ ０ ６ ４ １ ７ ４ １ ７
ＯＶＥ Ｒ Ｔ ＲＡＶＥ Ｌ： ＋ ２ Ｓ ＥＲＶＯ ＡＬ ＡＲ Ｍ： １ ＡＸＩ Ｓ ＤＧＴ Ｌ Ｐ ＡＲ ＡＭ Ｓ ＥＲＶＯ ＡＬ ＡＲ Ｍ： ２ ＡＸＩ Ｓ ＤＧＴ Ｌ Ｐ ＡＲ ＡＭ
FANUC0M系统数控机床参数丢失的处理
FANUC0M系统数控机床参数丢失的处理FANUC0M系统数控机床参数丢失是一种常见的问题，通常会出现在电
源故障、断电或者误删除参数等情况下。
当参数丢失时，会导致数控机床
无法正常工作，因此需要及时处理。
下面将对FANUC0M系统数控机床参数
丢失的处理方法进行详细介绍。
然后，将参数文件转换为FANUC 0M系统可以识别的格式。
通常，参
数文件会以扩展名“.PAR”或“.LAD”保存。
如果没有相应的文件转换软件，可以尝试使用FANUC提供的Paramater Loader进行转换。
参数转换
完成后，将转换后的文件保存在USB存储设备（如U盘）上。
接下来，将USB存储设备插入到数控机床的USB接口上。
然后，在数控机床的控制面板上找到“EDIT”按钮，按下并保持数秒，然后松开。
此时会显示“PARAMETER”字样。
在弹出的对话框中，选择需要加载的参数文件，并按下“EXEC”按钮
开始加载。
等待加载完成后，数控机床会自动重启，并且参数恢复。
此时，数控
机床应该可以正常工作了。
2.手动输入参数：
首先，需要获得数控机床的参数列表，该列表记录了所有参数及其对
应的值。
可以从机床的使用手册或者FANUC官方网站上找到相应的参数列表。
一般来说，数控机床的参数较多，手动输入需要耐心和耐力。
在输入
参数时，应该仔细核对每个参数的值，以确保准确性。
在所有参数输入完成后，重新启动数控机床。
此时，机床应该可以正常工作了。

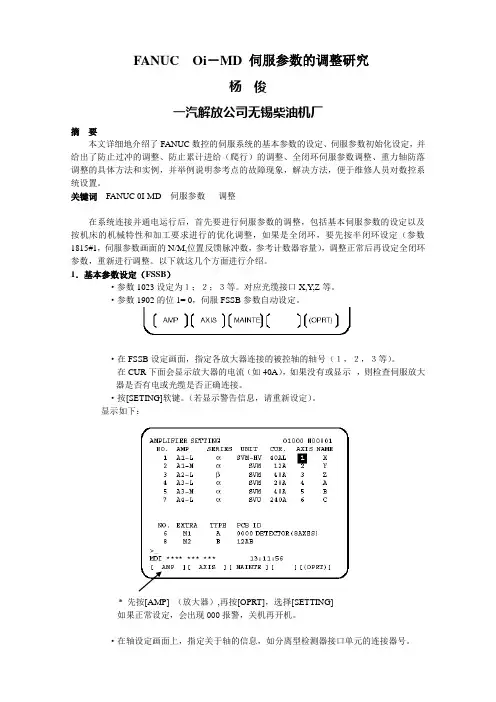

FANUC0I-MD伺服参数调整研究
FANUC Oi－MD 伺服参数的调整研究杨俊一汽解放公司无锡柴油机厂摘要本文详细地介绍了FANUC数控的伺服系统的基本参数的设定、伺服参数初始化设定，并给出了防止过冲的调整、防止累计进给（爬行）的调整、全闭环伺服参数调整、重力轴防落调整的具体方法和实例，并举例说明参考点的故障现象，解决方法，便于维修人员对数控系统设置。
关键词FANUC 0I-MD 伺服参数调整在系统连接并通电运行后，首先要进行伺服参数的调整，包括基本伺服参数的设定以及按机床的机械特性和加工要求进行的优化调整，如果是全闭环，要先按半闭环设定（参数1815#1，伺服参数画面的N/M,位置反馈脉冲数，参考计数器容量），调整正常后再设定全闭环参数，重新进行调整。
以下就这几个方面进行介绍。
1．基本参数设定（FSSB）·参数1023设定为１；２；３等。
对应光缆接口X,Y,Z等。
·参数1902的位1= 0，伺服FSSB参数自动设定。
·在FSSB设定画面，指定各放大器连接的被控轴的轴号（１，２，３等）。
在CUR下面会显示放大器的电流（如40A），如果没有或显示--，则检查伺服放大器是否有电或光缆是否正确连接。
·按[SETING]软键。
（若显示警告信息，请重新设定）。
显示如下：* 先按[AMP] （放大器）,再按[OPRT]，选择[SETTING]如果正常设定，会出现000报警，关机再开机。
·在轴设定画面上，指定关于轴的信息，如分离型检测器接口单元的连接器号。
·按[SETING]键（若显示警告信息，重复上述步骤）。
此时，应关闭电源，然后开机，如果没有出现5138报警，则设定完成。
显示如下：* 按[AXIS](轴)上述的M1,M2表示全闭环的接口所连接的插座对应的轴，比如：M1的JF101连接y轴位置反馈，则在上面的y行的M1处设定为1。
2．伺服参数初始化设定·首先把3111#0 SVS设定为1显现伺服设定和伺服调整画面。

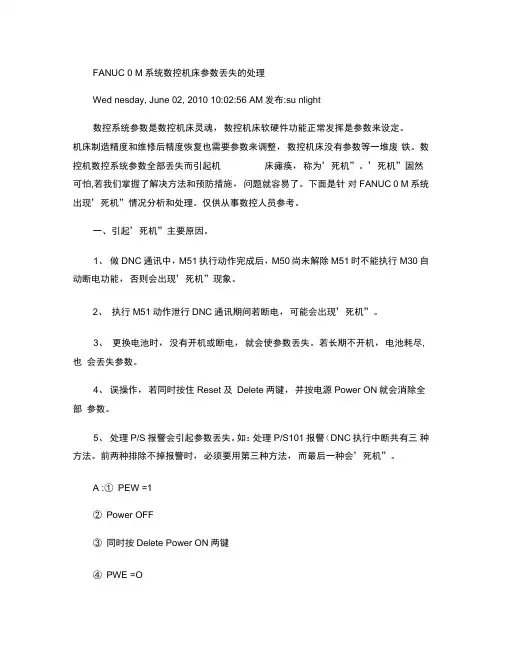

FANUC0M系统数控机床参数丢失的处理(精)
