桩头钢筋锈蚀处理方案
G235大田德州至溪柏林A2合同段
茶地坋大桥桩头外露
主筋锈蚀加固处理方案
编制：
复核：
审核：
中铁十七局集团第六工程有限公司
G235大田德州至溪柏林A2合同段项目经理部
2019年12月
茶地坋大桥桩头外露主筋锈蚀加固处理方案
一、工程概况
茶地坋大桥于2018年8月暂停施工， 2#-6#墩桩基已于停工前施工完成。
2019年6月复工后，由于6-8月份连续下雨导致水库水位上涨，现场无法展开施工。
2019年12月2日后水位回落，桩头露出水面。
经现场检查，因2#-6#墩桩基、系梁、墩身外露钢筋被水侵泡，外露主筋锈蚀较为严重。
为保证结构耐久性和工程内在质量，有以下2种处理措施：
二、处理措施对比
（一）措施一：破桩头
锈蚀系梁及墩柱钢筋笼报废处理，破除桩头顶面1m混凝土，露出未锈蚀钢筋，再将墩柱钢筋笼与未锈蚀钢筋进行加强焊接，双面焊≥10d。
但2#-6#墩桩基均为接桩，接桩长度为3m，如果破除1m桩头进行钢筋焊接施工，则在3m范围内存在2个焊接接头，同时因桩头均为外露，破除过程中可能造成桩身出现裂纹。
该措施中桩头3m范围内有2个焊接接头，且破桩易造成桩身裂纹，存在一定质量风险，同时破除桩头施工时间较长，目前茶地坋大桥水位较低，正是抢抓下部结构的关键时机，不建议采取此方措施。
（二）措施二：植筋加固
1、现场4#墩墩柱钢筋笼、桩系梁钢筋进行拆除报废处理。
现场浸泡锈蚀的其他钢筋笼报废处理，不得用于现场施工。
2、外露主筋、锚固筋自然锈蚀的：人工或机械除锈后及时进行喷水泥浆作防锈处理。
3、桩顶外露主筋锈蚀较为严重的：人工配合机械清除锈斑后涂刷专用防锈漆。
为保证桩体整体性和承载力，采取植筋工艺进行桩头外露主筋补强。
桩头植筋：植筋紧贴原外露主筋，植筋深度≥50cm,植筋外露长度≥桩顶原外露钢筋长度，植筋数量为原设计主筋数量的50%，植筋浆液采用环氧树脂胶（植筋胶）。
植筋平面示意图植筋立面图
4、植入的补强钢筋必须与外露的主筋进行焊接，焊缝长度单面焊≥15d，双面焊≥10d。
墩柱钢筋笼与桩头钢筋焊接时采用加强焊接，焊缝长度单面焊≥15d，双面焊≥10d。
5、外露钢筋锈蚀处理完成经监理工程师验收合格后及时组织进行下道工序施工。
6、每一部位外露锚固筋锈蚀或受侵蚀状态、植筋等工作均需进行拍照并保留影像资料，并编辑清楚影像信息备查。
该植筋加固方案处理速度较快，处理过程及质量均可控制，能够保证钢筋锚固强度，适合目前茶地坋大桥2#-6#墩施工要求。
三、方案选择
目前茶地坋大桥班组已进场12天，现场已具备下部结构施工条件。
综合上述两种处理措施优缺点，植筋加固措施（措施二）处理速度快，过程质量可控制，因此茶建议地坋大桥采用该措施。
四、人员及设备
为加快现场处理进度，人员及设备如下表配置：
五、安全质量保证措施
1、工程质量的保证措施
我项目部建立以项目经理为工程质量第一责任人的质量管理小组，由项目经理任组长，总工程师任副组长，各相关部门负责人为组员。
工程部、测量组、试验室负责日常的质量检查和控制工作，物资部负责供应合格的材料及保障设备的正常运转，经营部、财务部搞好成本核算和验工计价，将工程质量与效益挂钩，办公室负责有关的培训、教育活动。
（1）原材需合格证书，且经试验检测合格后投入使用。
（2）施工前进行安全技术交底，定期对技术人员进行技术培训。
（3）钢筋按照设计尺寸下料加工，模板需打磨除锈，并涂刷脱模剂。
（4）钢筋焊接需符合设计规范要求，研究采用电焊切割钢筋。
（5）施工过程中每完成一道工序，严格落实“三检”制度，现场施工技术人员必须填写相关记录表格，自检合格之后，报请
监理工程师一起进行检查，检查合格后方可进行下道工序。
（6）对现场检查存在的不合格问题必须立即进行整改，无法整改的进行返工处理。
2、安全保证措施
（1）现场用电采用一机一闸一箱一漏，接线均由专业电工操作。
（2）植筋施工时，桩基周围悬挂安全警示标志。
（3）钢筋笼吊装时人员禁止站在吊车作业范围内，并定期严格检查吊车钢丝绳磨损情况，如果发现磨损，更换合格钢丝绳。
吊车吊钩需安装保险扣。
（4）钢筋笼严禁叠放运输，现场严禁叠放，堆放时应进行固定，防止滚动。
（5）现场作业人员需佩戴安全帽，高空作业人员需佩戴安全帽。
（6）机械司机严禁酒后作业，现场混凝土灌注需有专业人指挥车辆。
（7）特种设备需持证上岗，严禁无证作业，按照操作规程作业，避免机械伤害。
六、环境保护及文明施工
1、工地材料堆放整齐,并作好设备和材料的标识，并覆盖以防止产生灰尘，散发不良的气味污染空气，损害人体健康。
2、各种施工机械的施工噪声应控制在规定的分贝之内，防止干扰周边群众。
3、施工所产生的垃圾和废弃物尽快运到指定存放处，以免破坏周围原貌及污染土地、水和环境。
钢筋除锈方案
钢筋除锈方案一、背景介绍钢筋是建造结构中常用的材料，但长期暴露在外环境中容易产生锈蚀现象，影响其强度和使用寿命。
因此，钢筋除锈是维护建造结构安全和延长使用寿命的重要工作。
本文将详细介绍钢筋除锈方案，包括除锈方法、除锈工具和除锈后的防护措施。
二、除锈方法1. 机械除锈机械除锈是一种常用的除锈方法，通过使用钢丝刷、铲刀等工具对钢筋表面进行刮擦，将锈层彻底去除。
这种方法适合于锈层较浅、面积较小的情况。
2. 化学除锈化学除锈是利用化学药剂对钢筋表面进行腐蚀，使锈层溶解或者脱落。
常用的化学药剂包括酸类、碱类和缓蚀剂等。
在使用化学药剂进行除锈时，需要注意药剂的浓度和使用方法，以免对环境和人体造成伤害。
3. 砂轮除锈砂轮除锈是利用高速旋转的砂轮对钢筋表面进行磨削，将锈层去除。
这种方法适合于锈层较厚、面积较大的情况。
在使用砂轮进行除锈时，需要注意保护好工人的安全，避免发生意外事故。
三、除锈工具1. 钢丝刷钢丝刷是机械除锈中常用的工具，其刷毛硬度适中，能够有效去除钢筋表面的锈层。
在使用钢丝刷时，需要保持刷毛的整洁和锋利，以提高除锈效果。
2. 砂轮砂轮是砂轮除锈中必备的工具，其磨削效果较好，能够迅速去除钢筋表面的锈层。
在使用砂轮时，需要选择合适的规格和型号，以确保除锈效果和工作安全。
3. 化学药剂化学药剂是化学除锈中的关键工具，不同的药剂适合于不同类型的锈层。
在选择化学药剂时，需要根据实际情况进行评估，并遵循药剂的使用说明，确保除锈效果和安全性。
四、除锈后的防护措施1. 防锈涂层除锈后，应即将对钢筋表面进行防锈涂层的处理，以防止新的锈层形成。
常用的防锈涂层材料包括涂料、油漆和防腐剂等。
在选择防锈涂层材料时，需要考虑其耐久性、附着力和环境友好性。
2. 定期检查除锈后的钢筋需要定期进行检查，以及时发现和处理新的锈蚀情况。
定期检查可以采用目视检查、超声波检测等方法，确保钢筋的安全性和稳定性。
3. 维护保养钢筋除锈后，需要进行适当的维护保养工作，包括清洁、防尘和防潮等。
钢筋除锈方法

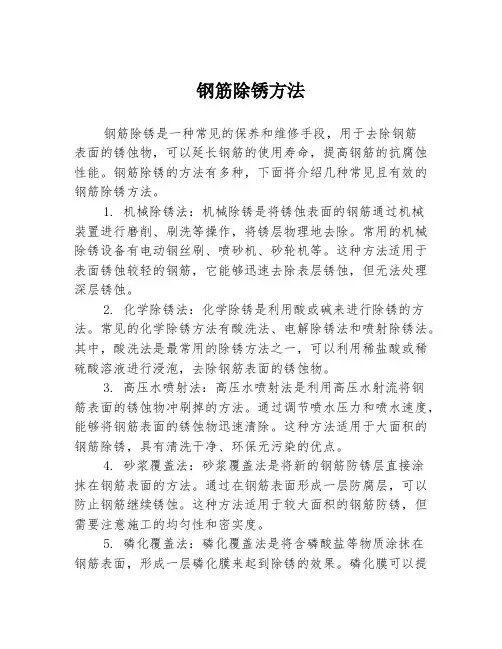

钢筋除锈方法钢筋除锈是一种常见的保养和维修手段，用于去除钢筋表面的锈蚀物，可以延长钢筋的使用寿命，提高钢筋的抗腐蚀性能。
钢筋除锈的方法有多种，下面将介绍几种常见且有效的钢筋除锈方法。
1. 机械除锈法：机械除锈是将锈蚀表面的钢筋通过机械装置进行磨削、刷洗等操作，将锈层物理地去除。
常用的机械除锈设备有电动钢丝刷、喷砂机、砂轮机等。
这种方法适用于表面锈蚀较轻的钢筋，它能够迅速去除表层锈蚀，但无法处理深层锈蚀。
2. 化学除锈法：化学除锈是利用酸或碱来进行除锈的方法。
常见的化学除锈方法有酸洗法、电解除锈法和喷射除锈法。
其中，酸洗法是最常用的除锈方法之一，可以利用稀盐酸或稀硫酸溶液进行浸泡，去除钢筋表面的锈蚀物。
3. 高压水喷射法：高压水喷射法是利用高压水射流将钢筋表面的锈蚀物冲刷掉的方法。
通过调节喷水压力和喷水速度，能够将钢筋表面的锈蚀物迅速清除。
这种方法适用于大面积的钢筋除锈，具有清洗干净、环保无污染的优点。
4. 砂浆覆盖法：砂浆覆盖法是将新的钢筋防锈层直接涂抹在钢筋表面的方法。
通过在钢筋表面形成一层防腐层，可以防止钢筋继续锈蚀。
这种方法适用于较大面积的钢筋防锈，但需要注意施工的均匀性和密实度。
5. 磷化覆盖法：磷化覆盖法是将含磷酸盐等物质涂抹在钢筋表面，形成一层磷化膜来起到除锈的效果。
磷化膜可以提高钢筋的抗锈能力，延长钢筋的使用寿命。
这种方法适用于表面薄锈的钢筋除锈。
在进行钢筋除锈时，需要注意以下几个问题：首先，确定除锈的范围和程度，根据实际情况选择合适的除锈方法。
其次，除锈之后需要进行防腐处理，可以采用喷涂防锈漆或涂刷防锈剂等。
最后，选择合适的除锈工具和设备，确保除锈效果和施工质量。
总之，钢筋除锈是保养和维修钢结构的重要工作，采用适当的除锈方法可以延长钢筋的使用寿命，提高钢结构的耐久性和安全性。
在进行钢筋除锈时，需要根据实际情况选择合适的方法，并严格按照施工规范进行操作，做好相关的防护措施，确保施工人员的安全。
建筑工程锈蚀钢筋处理方案
建筑工程锈蚀钢筋处理方案1. 前言在建筑工程中，钢筋起着非常重要的作用，它是混凝土中的主要受力构件之一，承担着混凝土的拉力。
然而，由于环境的影响和施工过程中的疏忽，钢筋容易受到锈蚀，这会降低钢筋的受力性能，甚至对整个建筑工程的安全性产生严重影响。
因此，在建筑工程中，对于锈蚀钢筋的处理是至关重要的。
2. 锈蚀钢筋的分类根据锈蚀的程度和位置，可以将锈蚀钢筋分为三类：轻微锈蚀、中度锈蚀和严重锈蚀。
轻微锈蚀是指钢筋表面有一层薄薄的氧化铁，对钢筋的受力没有影响；中度锈蚀是指钢筋表面的锈已经开始脱落，对钢筋的受力产生一定的负面影响；严重锈蚀则是指钢筋表面已经产生大片的锈，对钢筋的受力性能已经造成显著的影响。
3. 锈蚀钢筋的处理方案3.1 轻微锈蚀的处理对于轻微锈蚀的钢筋，常见的处理方法有以下几种：3.1.1 表面清理：首先需要将钢筋表面的锈迹清理干净，可以使用砂轮或者钢丝刷进行清理，确保钢筋表面光滑干净。
3.1.2 防锈处理：清理完毕后，需要对钢筋进行防锈处理，常用的方法有喷涂防锈漆或者浸泡在防锈剂中。
3.1.3 防护措施：在钢筋进行防锈处理之后，需要对其进行适当的防护措施，确保环境的湿度和氧气无法进入，以延长钢筋的使用寿命。
3.2 中度锈蚀的处理如果钢筋已经达到中度锈蚀的程度，需要采取更加严格的处理方法：3.2.1 剥离处理：首先需要将钢筋表面的锈迹进行彻底剥离，通常可以使用喷砂或者酸洗的方法来进行处理，以确保表面的锈迹全部被清除。
3.2.2 钝化处理：剥离处理完成后，需要在钢筋表面进行钝化处理，以减少再次出现锈蚀的可能性。
常见的钝化方法有涂覆防锈漆或者涂覆防锈剂。
3.2.3 防护措施：钝化处理完成后，需要对钢筋进行适当的防护措施，确保环境的湿度和氧气无法进入，以延长钢筋的使用寿命。
3.3 严重锈蚀的处理对于已经出现严重锈蚀的钢筋，需要采取更加严格的处理方法：3.3.1 切割处理：由于严重锈蚀的钢筋已经丧失了受力的能力，需要将其进行彻底的切割处理，将受损的部分全部剔除。
钢筋锈蚀的防治方式
钢筋锈蚀的防治方式
钢筋锈蚀是建筑结构中一种常见的问题，它会导致建筑物的强度下降和安全隐患。
以下是几种钢筋锈蚀的防治方式：
1. 使用耐腐蚀涂料：将钢筋表面刷涂一层耐腐蚀涂料，可有效
地防止钢筋锈蚀。
选择合适的涂料也很重要，涂料应该具有良好的耐酸碱性能和耐久性。
2. 控制水分：钢筋的锈蚀与水分有关，因此在建筑设计、施工
中应控制水分的浸润。
例如，在地下室等易潮湿的场所，应采取防水措施，减少水分对钢筋的侵蚀。
3. 表面处理：对于已经出现锈斑的钢筋，可以采用机械处理的
方式将锈斑清除，然后在表面喷涂保护涂料。
4. 防腐处理：在施工时，可以在钢筋表面涂上磷酸化合物，形
成一层防腐蚀的磷酸盐膜，以延长钢筋的使用寿命。
5. 定期检查维护：对于钢筋结构，定期检查维护是非常必要的。
及时发现并处理钢筋锈蚀问题，可以提高建筑物的使用寿命和安全性。
综上所述，钢筋锈蚀是建筑结构中需要重点关注的问题，采取相应的防治措施可以有效地延长钢筋的使用寿命和提高建筑物的安全性。
- 1 -。
钢筋除锈方案
钢筋除锈方案钢筋在建造结构中起着至关重要的作用，但长期使用后容易浮现锈蚀现象，影响其使用寿命和结构安全。
因此，制定科学合理的钢筋除锈方案对于建造结构的维护和保养至关重要。
一、表面除锈1.1 机械除锈：通过使用钢刷、砂轮等工具进行表面刮除，去除锈蚀物，清洁钢筋表面。
1.2 喷砂除锈：利用高压气流将砂粒喷射到钢筋表面，去除锈蚀物，达到清洁效果。
1.3 化学除锈：采用化学药剂喷涂或者浸泡的方式，溶解和去除钢筋表面的锈蚀物。
二、电化学除锈2.1 阴极保护法：通过在钢筋表面施加电流，使其成为阴极，从而减缓钢筋的锈蚀速度。
2.2 电化学清洁法：利用电化学原理，在电解液中进行电解反应，将钢筋表面的锈蚀物清除。
2.3 电化学磷化法：通过在电解液中加入磷化剂，使钢筋表面形成一层磷化膜，提高其抗腐蚀性能。
三、热处理除锈3.1 火焰烧烤法：利用高温火焰对钢筋表面进行烧烤，将锈蚀物烧毁，达到清洁效果。
3.2 高温煅烧法：将钢筋置于高温炉中进行煅烧，将表面的锈蚀物氧化还原，清洁表面。
3.3 高频感应加热法：利用高频感应加热技术，将钢筋表面加热至高温，使锈蚀物脱落。
四、化学防锈涂层4.1 防锈底漆：使用含有防锈成份的底漆涂覆在钢筋表面，形成一层保护膜，延长钢筋的使用寿命。
4.2 防锈涂料：选择具有良好防锈性能的涂料，覆盖在钢筋表面，形成一层保护膜，提高钢筋的抗腐蚀性能。
4.3 防锈漆膜：采用特殊配方的防锈漆膜，形成一层耐腐蚀的保护膜，保护钢筋不受锈蚀侵害。
五、维护保养5.1 定期检查：定期对建造结构中的钢筋进行检查，及时发现和处理锈蚀现象。
5.2 补漆维护：对已经涂有防锈涂层的钢筋，定期进行补漆维护，保持其防锈性能。
5.3 环境保护：在进行钢筋除锈工作时，要注意环境保护，避免对周围环境造成污染。
综上所述，钢筋除锈方案的选择应根据具体情况综合考虑，采取合适的除锈方法和防护措施，保障建造结构的安全和稳定。
惟独做好钢筋的除锈工作，才干延长其使用寿命，确保建造结构的长期稳定。
钢筋锈蚀处理方法
钢筋锈蚀处理方法
钢筋锈蚀处理方法
1.手工刷洗法：采用刷子或刮刀等工具，在锈蚀部位进行手工刷洗，将锈迹清除掉，但是效率较低，耗费时间较长。
2.机械雕刻法：采用机械设备对锈蚀部位进行雕刻处理，将锈迹剔除掉，效率较高，但容易对钢筋造成二次损伤，需要严格控制刻度和深度。
3.酸洗法：采用浓酸或稀酸对钢筋进行浸泡或喷淋处理，将锈迹溶解或腐蚀掉，但容易对环境造成污染，并且需要注意化学剂的储存和使用。
4.热处理法：采用高温处理方式对钢筋进行加热处理，将锈蚀部位烧掉，但需要注意火灾的风险，而且容易对钢筋造成变形等损伤。
5.防腐涂层法：采用特殊的防腐涂层对钢筋进行覆盖，不仅可以起到防止锈蚀的作用，而且还能改善钢筋的使用寿命和性能，但需要注意涂层的质量和施工工艺。
钢筋除锈的技巧
钢筋除锈的技巧
钢筋除锈是为了去除钢筋表面的氧化物和锈层，以提高钢筋与混凝土的粘结性能。
以下是一些建议的钢筋除锈技巧：
1. 机械除锈：使用刷子、铲刀、铁丝刷等机械工具，在钢筋表面刮除锈层和氧化物。
这种方法适用于较轻微的锈蚀情况。
2. 打磨除锈：使用砂轮机或磨光机等设备，将钢筋表面磨除锈层。
这种方法适用于较重的锈蚀情况。
3. 钢丸清理：采用钢丸清理设备，利用高速喷射的钢丸去除钢筋表面的锈层和氧化物。
这种方法效果较好，但需要专业设备和工人操作。
4. 钢筋镀锌：将钢筋进行镀锌处理，即在钢筋表面形成一层锌层，从而有效防止钢筋再次被氧化。
镀锌钢筋在施工过程中也能防止锈蚀。
5. 化学除锈剂：使用化学除锈剂，如酸性除锈剂，将其涂抹在钢筋表面，然后等待一段时间，再用清水冲洗。
这种方法适用于较严重的锈蚀情况，但使用化学除锈剂需注意安全防护措施。
无论采用何种方法，钢筋除锈后应及时清除残留的除锈剂，并进行防锈处理，以防止再次氧化。
同时，应在施工过程中注意保护好已清除锈蚀的钢筋，避免再次
暴露在潮湿或有害物质的环境中。
钢筋锈蚀处理方案
钢筋锈蚀处理方案
简介
钢筋锈蚀是一种常见的问题，会导致钢筋结构的强度和耐久性
下降。
本文档旨在提供一种简单而有效的钢筋锈蚀处理方案，以帮
助解决这一问题。
步骤
1. 确定锈蚀程度
首先，要评估钢筋的锈蚀程度。
可以使用肉眼观察或经验判断，也可以借助专业的仪器进行测量。
根据锈蚀程度的不同，选择相应
的处理方法。
2. 清除锈蚀
对于轻度锈蚀，可以使用钢丝刷或砂纸等工具将锈蚀物清除掉。
对于较严重的锈蚀，可能需要使用电动工具，如磨削机或钢丝刷刷板，以清除锈蚀层。
务必保持环境通风良好，并佩戴适当的防护装备。
3. 防止再锈蚀
清除锈蚀后，必须采取措施防止再次发生锈蚀。
可以使用涂层或涂料来保护钢筋的表面。
选用质量良好的防锈涂料，确保其能够长时间保持钢筋的防腐性能。
此外，定期进行维护和检查，修复任何受损的涂层。
4. 加固处理
在清除锈蚀、防止再锈蚀后，可以考虑采取加固措施以增强钢筋的强度和耐久性。
这可以包括使用碳纤维或玻璃纤维加固片，或者进行部分或全部更换钢筋。
注意事项
- 在进行钢筋锈蚀处理时，务必遵守相关的安全规定和操作规程。
- 如果锈蚀程度过于严重或需要专业知识和技能的处理，建议咨询专业工程师或相关专业机构。
以上是一份钢筋锈蚀处理方案的简要介绍。
根据具体情况，可能需要进一步细化和完善方案。
希望这份方案能为您提供一些指导和帮助。
钢筋除锈方案
钢筋除锈方案钢筋除锈是指将钢筋表面的锈蚀物清除，以保证钢筋的使用寿命和结构的安全性。
钢筋除锈方案需要根据具体情况进行制定，包括除锈方法、除锈工具、除锈剂的选择以及除锈后的防护措施等。
一、除锈方法1. 机械除锈：采用机械设备，如钢丝刷、砂轮机等，对钢筋表面进行刮、磨、刷除锈蚀物。
2. 钢丸除锈：利用高速旋转的钢丸喷射设备，将钢丸喷射到钢筋表面，通过撞击和磨擦去除锈蚀物。
3. 化学除锈：使用化学剂溶解锈蚀物，常用的化学除锈剂有酸性溶液、碱性溶液等。
二、除锈工具1. 钢丝刷：用于机械除锈，选择质量好、刷毛均匀、硬度适中的钢丝刷。
2. 砂轮机：适合于机械除锈，选择适合钢筋表面除锈的砂轮，并注意安全操作。
3. 钢丸喷射设备：用于钢丸除锈，选择合适的设备和钢丸粒径，注意操作安全。
三、除锈剂选择1. 酸性溶液：如稀盐酸、稀硝酸等，适合于除去表面锈蚀物，但需要注意操作安全，避免对环境和人体造成伤害。
2. 碱性溶液：如氢氧化钠溶液、磷酸溶液等，适合于除去表面锈蚀物，但也需要注意操作安全，避免对环境和人体造成伤害。
3. 有机溶剂：如酒精、醚类等，适合于溶解锈蚀物，但需要注意挥发性和易燃性，避免引起火灾。
四、除锈后的防护措施1. 防锈涂层：在除锈后，对钢筋表面进行防锈处理，可以采用涂刷防锈漆或者涂覆防锈剂等，以延长钢筋的使用寿命。
2. 防锈膜：可以采用喷涂或者涂覆防锈膜的方式，形成一层保护膜，防止钢筋再次被氧化。
3. 防锈涂料：选择适合的防锈涂料，涂刷在钢筋表面，能够有效防止锈蚀的发生。
五、除锈方案实施注意事项1. 安全措施：在进行除锈作业时，必须佩戴防护眼镜、口罩、手套等个人防护装备，确保操作人员的安全。
2. 环境保护：选择环境友好的除锈剂和防锈涂料，避免对环境造成污染。
3. 工艺控制：根据具体情况，选择合适的除锈方法和工具，确保除锈效果达到要求。
4. 质量控制：对除锈后的钢筋进行质量检查，确保除锈彻底，表面光洁。
工程项目桩头钢筋防锈蚀方案
桩头钢筋防锈蚀方案由我公司总包中标承建的**工程，由于其他方面原因业主暂停施工，停工前1、4号楼钢筋砼灌注桩桩头已经破除，因复工日期无法确定。
考虑到预留钢筋在后期可继续施工，若钢筋锈蚀并发展到一定程度，将会造成难于处置的后患，以至影响后期整个工程质量或进一步带来经济损失。
应业主要求特制订本方案。
1、停建工程中裸露钢筋锈蚀的原因及危害1.1 钢筋在大气中锈蚀的电化学性质大气中有氧和湿气存在时，在钢筋表面形成许许多的微电池，即出现许多阳极区和阴极区。
在阳极区铁被锈蚀，在阴极区是氧和水吸取电子的过程，阴阳极共同反应的结果是： Fe+1/2O2+H20→Fe（OH）2（3），所以只要有潮气和氧的存在，钢筋表面的电化学过程就会自发进行。
因此，锈蚀是不可避免的。
为使钢筋不生锈，就必须采取相应的防护措施。
钢筋表面的锈蚀产物最初是Fe（OH）2，在空气中继续氧化可生成Fe（OH）3。
通常所见的“铁锈”即以上两种产物的混合物。
由于铁锈不能在钢筋表面形成完整的覆盖膜，并且有时是疏松产物（浮锈），因此不能保护钢筋不继续锈蚀。
1.2钢筋在大气中锈蚀的影响因素与锈蚀速度影响钢筋大气锈蚀的众多因素中，大气成份、温度、湿度是主要的，而其中大气中所含杂质往往起着主导作用。
如工业和城市大气中含有较高的SO2成份、沿海区大气中则含有盐微粒，这都大大促进钢筋的锈蚀速度。
值得注意的是，在大气中含有害杂质后，钢筋表面出现局部锈蚀深坑，坑深一般超过平均锈蚀厚度的10倍以上，这对钢筋力学性能的影响是不可忽视的。
1.3 钢筋锈蚀的危害钢筋锈蚀不仅导致其断面损失、力学性能下降之外，还体现在锈蚀膨胀使混凝土产生顺筋开裂、剥落、握裹力下降，进而结构承载力下降或失效而发生事故。
目前，混凝土中钢筋锈蚀导致结构物破坏或失稳，已成为当今世界关注的重大课题之一，它在影响结构耐久性因素中，占据主导地位。
对于准备要续建的建筑物，如果不对原结构的钢筋锈蚀情况彻底查明并进行有效的处理，原锈蚀钢筋会进一步发展，从而造成工程事故。
