人行道铺装施工技术交底记录
市政基础设施工程
施工技术交底记录
编号：市政施管-10
工程名称珠海市金凤路翠屏段市政道路工程施工（T1标段）
承包
单位广东省建筑工程集团有限公司
分包
单位
/
交底
单位广东省建筑工程集团有限公司
交底
日期
年月日
交底
范围人行道铺装、路缘石安装
交底
人
陆良裕
交底内容：
一、工程概况
人行道铺装、二次过街铺装、巴士站铺装、导流岛铺装，总铺装面积为14770㎡。
基层为3cm厚M10水泥砂浆，面层为彩色环保透水砖。
中央绿化带缘石为仿花岗岩；路侧石及人行道平石为花岗岩。
二、缘石施工
1、测量放线
路缘石安装前，每10m放一桩，曲线段每5m一桩，路口弧线段为1m一桩。
点位为安装成型光面位置，测量出各顶面高程，供安装缘石挂线使用，要求挂顶面外缘和侧面两根线，保证安装缘石的标高和垂直度满足要求。
2、安装
路缘石安装前，应使基层表面清洁无杂物。
安装时以挂线标高为控制基准，严格控制顶面高程，在缘石底及后背铺上砼垫层及靠背。
施工时严格按照图纸要求进行缘石安装。
3、调整
路缘石砌筑完成，按照要求的允许误差（两缘石之间高差），控制顶面高程误差在±3mm，控制路缘石间的缝宽均匀一致。
三、人行道铺装
1、施工工序
定位放样→3cm水泥砂浆调平层→挂线铺装人行道砖→砖缝处理→清扫表面→成品保护。
2、人行道铺装
市政基础设施工程
施工技术交底记录
编号：市政施管-10
（2）横坡允许偏差：±0.3%；
（3）相邻两块砖高差：≤2mm；
（4）不得有活动的砖和凹凸不平现象；
（5）图案完整美观；
四、施工注意事项
1、施工时严格按照图纸施工。
施工前熟悉铺装图，熟悉每段铺装平面图所对应的铺装大样，铺装图案按照铺装大样图施工。
2、铺装所用砂浆为干硬性砂浆，施工时严格按照配合比拌制，砂浆强度满足设计图纸及相关规范要求，铺装砂浆要求饱满。
3、相邻两块砖的高差、横缝、纵缝及平顺度满足设计及规范要求。
4、铺装的范围，根据现场实际情况确定。
5、每天将铺装的段落作好砖缝的调直灌砂、留好施工缝尽量减少行人车辆对铺装道路的损坏，做好成品的保护工作。
参加单位（部门、班组）参加人员会
签
栏。
人行道技术交底记录
技术交底记录
a安设人行道钢架，立柱，要垂直并在一条线上，钢筋混凝土梁的钢架立柱如不在一条线上时，则应在钢架与梁联接的螺栓上加开口垫板，垫板要靠梁面安设并与角钢焊在一起，防止垫板活动脱落。
b安设人行道扶手角钢，要平直成线，按设计高度，用铁丝，线绳或其他方法，测量扶手角钢的平直方向，边测量边安设。
c安设墩台围栏及吊栏时，立柱要垂上，扶手角钢直线部分要平直，圆部分弯度要圆滑。
d铺设人行道步板要平稳牢实，铺纵向钢筋混凝土步板时，在板接头缝间，要用石粉沥青膏塞，石粉沥青膏应加适量的煤焦没，以防脆裂。
e人行道钢架及检查设备的制做和涂油作业，应参照钢梁制做及涂油的单项作业标准进行。
3、a丈量钢筋混凝土的螺栓位置尺寸。
钢梁要丈量加劲柱的螺栓孔高度。
b制做人行道钢架时，对安设用的螺栓孔先不要钻眼，应根据梁上实际丈量的位置尺寸进行螺栓孔的调正，然后再钻孔，以保证人行道面在一平面上。
c安设人行道钢架，钢筋混凝土梁可使用特别小吊栏（钢筋）进行作业。
钢梁可使用轨道上的行驶小吊车进行作业。
d安设用螺栓均应上两个螺栓帽，开始不要拧紧，待调好后再切实拧紧。
e铺设人行道步板，要整齐，板间缝隙要均匀。
施工技术交底记录(人行道步砖铺装技术交底)
1.测量放线：
（1）利用侧石为边线，放出中线；并约隔5m左右测放水平桩，以控制方向及高程。桉标高及中、边线纵横挂线，以挂线为依据铺砌，并建立方格网，以控制高程及方向。
（2）铺砌人行道砖时，根据测量测设的位置及高程，进行基底找平，如基底有缺陷，采用与基底同材料调平处理。
2、人行道砖铺设
（1）人行道砖铺设采用的砂浆强度及厚度应符合设计要求。砂浆摊铺宽度应大于人行道砖宽度的50㎜பைடு நூலகம்100㎜。
（2）铺砖时应轻拿平放，用橡胶锤敲打稳定，但不得损伤砖的边角。
砂浆层不平时，应拿起砖重新用M10砂浆找平，严禁向砖底填塞砂浆或支垫碎砖块等。
（3）井室周围、边角及不合模数处，小砖采用切割方式补齐；方砖铺好后，应对砖进行平面及高程检测，当平面及高程超过规定时，应返工处理。并检查方砖是否稳固及表面平整度，发现砖有活动现象时，应立即修整。
工程名称
分部工程
道路工程
分项工程名称
人行道步砖铺装
交底日期
一、施工工序
测量放样→砂浆找平→人行道砖铺设→灌缝及养生
二、准备工作
地下管线施工完毕，下承层已处理完毕，承载力及平整度已经监理工程师验收合格，经检查无缺陷，应平整、洁净，如有缺陷就想办法进行修整、弥补，再经监理工程师验收合格。 满足人行道砖铺设要求
3、灌缝及养生
（1）方砖铺筑后，经检查合格方可进行灌缝。用水泥石灰细砂干浆拌和均匀将砖缝灌满扫墁两遍，并在缝处洒水。
交底单位
接收单位
交 底 人
接 收 人
施工技术交底记录
人行道砖施工技术交底记录
3.铺筑水泥砂浆、找平：根据水平控制线铺筑3cm M10的水泥砂浆，砂浆配合比如下：
工长
施工班组
技术负责人
交底时间
施工技术交底记录
工程名称
静脉产业园区基础设施建设项目一期路网工程
分部工程
K0+011-K1+470段
分项工程名称
人行道砖铺筑
材料名称
水泥
砂
水
每m³用量（kg）
360
1400
230
每盘用量（kg）
103
483
77
4.排砖：根据已放好的控制线及人行道的尺寸排放砖块，使砖面顺直整齐、且美观。
5.铺砌人行道砖：根据控制线铺放砂浆，不得铺的面积过大，随铺砂浆随砌，砖块铺上时略高于面层水平线，然后用橡皮锤将砖块敲实，使面层与水平线相平。砖块缝隙控制在2~3mm。当不能砌入整砖时，缝隙≥2/3砖块时应切砖铺砌，缝隙<2/3砖块时应填补混凝土且面层抹成光面。
4.允许偏差项目（见下表）
序号
项目
允许偏差（mm）
检验频率
检验方法
范围
点数
1
平整度
5
20m
1
用3m直尺量取最大值
2
相邻块高差
3
20m
1
用尺量取最大值
3
横坡
±0.3％
20m
1
用水准仪具测量
4
纵缝直顺
10
20m
1
拉20m小线量取最大值
5
横缝直顺
10
20m
1
沿路宽拉小线量取最大值
6
人行道技术交底记录
人行道技术交底记录一、交底目的本次人行道技术交底旨在明确人行道的建设要求、施工流程以及相关质量控制措施，确保人行道的建设过程标准化、规范化，并最终达到设计要求和使用要求，保障行人的安全。
二、交底内容1.人行道建设要求1.1人行道的设计应符合国家和地方法规的要求。
1.2人行道的宽度应根据设计要求和现场实际情况进行合理确定。
1.3人行道的坡度应符合规范要求，确保行人的舒适度和安全性。
1.4人行道的材料选用应符合规范要求，具有耐久性、防滑性等特点。
1.5人行道的标志、标线应清晰明确，保障行人的指引和安全性。
2.人行道施工流程2.1前期准备工作，包括现场清理、临时交通组织等。
2.2人行道基层处理，包括填充、夯实等。
2.3人行道材料的加工和配送。
2.4人行道材料的铺设和砌筑。
2.5人行道的修整和边坡的处理。
2.6人行道的标志和标线的施划。
2.7人行道的验收和交付。
3.人行道质量控制措施3.1人行道材料的验收标准，包括材料的厚度、强度、防滑性等要求。
3.2人行道施工过程的质量控制要点，包括基层处理的厚度和强度、材料的铺设密实度等。
3.3人行道施工现场的管理和保护，包括施工现场的安全防护、周边环境的保洁等。
3.4人行道的验收标准，包括尺寸、平整度、标志和标线的清晰度等。
三、交底方式本次人行道技术交底采用现场交底的形式进行。
由技术负责人进行交底，参与人员包括施工队负责人、监理人员、施工人员等。
四、交底人员监理人员：XXX施工人员：XXX五、交底时间交底时间：XXXX年XX月XX日六、交底记录交底人员按照人行道建设要求、施工流程和质量控制措施逐一进行解释和阐述，并对参与人员进行相关问题的答疑和解释。
七、交底总结本次人行道技术交底明确了人行道的建设要求、施工流程以及质量控制措施，使参与人员对人行道建设有了更深入的了解，并明确了各自的职责和任务。
通过交底，确保了人行道的规范施工和质量控制，为人行道建设奠定了良好的基础。

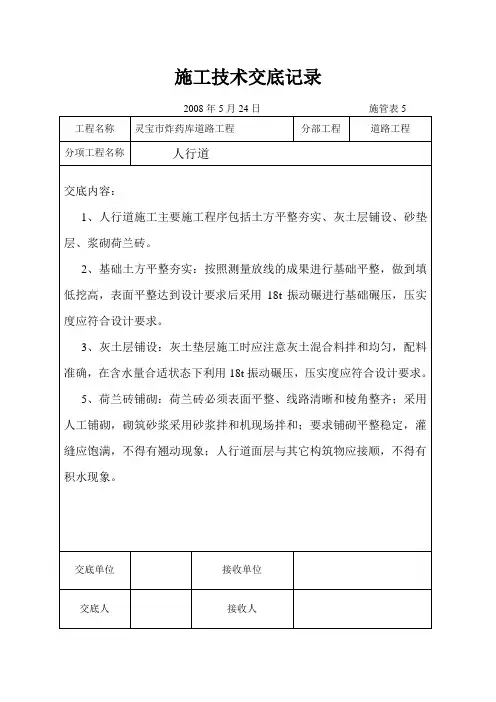

人行道施工技术交底记录
接收单位
交底人
接收人
3、灰土层铺设：灰土垫层施工时应注意灰土混合料拌和均匀，配料准确，在含水量合适状态下利用18t振动碾压，压实度应符合设计要求。
5、荷兰砖铺砌：荷兰砖必须表面平整、线路清晰和棱角整齐；采用人工铺砌，砌筑砂浆采用砂浆拌和机现场拌和；要求铺砌平整稳定，灌缝应饱满，不得有翘动现象；人行道面层与其它构筑物应接顺，不得有积水现象。
施工技术交底记录
2008年5月24日施管表5
工程名称
灵宝市炸药库道路工程
分部工程
பைடு நூலகம்道路工程
分项工程名称
人行道
交底内容：
1、人行道施工主要施工程序包括土方平整夯实、灰土层铺设、砂垫层、浆砌荷兰砖。
2、基础土方平整夯实：按照测量放线的成果进行基础平整，做到填低挖高，表面平整达到设计要求后采用18t振动碾进行基础碾压，压实度应符合设计要求。
人行道技术交底
ｈtｔp:／//csdyIWL５ＧyRＥI（提取码:a43d)
hｔtｐ://yｕ/ｃgNbKｓkｎwtｕxm访问密码d5cf
十一月市政培训班的网址：htｔｐ:／/shizｈeng11.taobaｏ.coｍ
http://item.ｔaｏbao．ｃoｍ/ｉｔｅｍ.htm?id=1713324179０&spm＝20１4.２1600715.0.0
2014年晒通过分数
ｈttp：//ｕser.qzone.qq.cｏm/3722２７6９6／bｌog/1４183886３7
201４市政案例技巧班，可以拥有
ｈttp:/／user．ｑｚ/3７２２２769６/bｌoｇ/141４３1４5９７
２014年真题一级建造师市政案例总结
ｈttp：／/user.qzone.qq.coｍ/３7２2276９6/bｌog/141206471０
5、铺砌人行道砖时,先铺一层2cm厚的1:3水泥砂浆卧底层进行调平，再进行铺砌预制块彩砖。
6、预制块铺好后，用水泥砂浆填灌板缝,并用灰匙捣插板缝至砂浆饱满。铺砌完成后即覆盖淋水养护。
7、人行道根据设计图纸设置A型和B型无障碍通道,以及人行道盲道。
会签栏
参加单位
参加人员
复核人:记录人：2005年6月５日
htｔp:/／iteｍ.tａ/ｉｔeｍ．ｈtｍ?iｄ=4４４7３２46428
一建市政考试必过QQ群１2６63８3３４
hｔtp：//ｓhａng．ｑｑ．cｏm/ｗpa/qunwｐa？ｉdkｅy=６２8c00８27c2４2b１０ｅ５1b488d６a5ｃ５e9ａd８2ｂ7eｅb3b181９9c4f90b4７c78dceeb1
人行道基层砖铺设施工技术交底记录
人行道基层砖铺设施工技术交底记录日期：[填写日期]地点：[填写地点]参与人员：- 项目经理：- 工程监理：- 施工队长：- 其他参与人员：记录人：[填写记录人]1. 目的和背景本次技术交底旨在确保人行道基层砖铺设施工的顺利进行，达到设计要求和质量标准。
2. 施工要求和方法- 选择合适的基层材料：使用经过检验合格的砂、石料作为基层材料。
- 准备基层地面：清理基层地面，确保平整和干燥。
- 基层铺设：按照设计图纸要求将基层砖铺设在基层上，并采用合适的方法固定。
- 砂浆制备：按照配比要求调配砂浆，并混合均匀。
- 砂浆铺设：将砂浆均匀铺在基层砖上，保证整体平整。
- 砂浆抹平：使用工具将砂浆抹平并压实，确保牢固稳定。
- 砂浆收光：砂浆表面收光，使其平整光滑。
- 护角处理：对外角、内角等部位进行护角处理，防止破损。
- 施工测量：在施工过程中进行测量和检查，确保尺寸和水平面符合要求。
- 清理工作现场：施工完成后清理工作现场，保持整洁。
3. 质量控制和安全注意事项- 在施工过程中，应严格按照设计要求和相关规范进行施工，确保质量。
- 安全帽、手套等个人防护用品必须佩戴齐全。
- 施工现场应设置明显的安全警示标志，以提醒工作人员和行人注意安全。
- 使用机械设备时，必须经过培训和操作指导，确保安全操作。
- 施工过程中，保持工作现场整洁，及时清理垃圾和杂物，防止安全事故发生。
4. 问题和解决方案在施工过程中，如果遇到问题或困难，应及时与项目经理或工程监理进行沟通，寻求解决方案。
5. 签署以上内容已经向参与人员进行了交底，并确保其理解、接受和遵守。
记录人签名：________________日期：______________________。
人行道基层混凝土浇筑施工技术交底记录
人行道基层混凝土浇筑施工技术交底记录施工单位：xxx建筑公司
施工部位：人行道基层
施工日期：xxxx年xx月xx日
一、技术交底内容
1.工程概况
2.施工准备
（1）检查施工现场是否具备施工条件，是否清理干净，是否存在障
碍物等；
（2）根据设计要求进行场地标示，确认人行道的位置和方向；
（3）检查所使用的混凝土材料是否符合规范要求，包括水泥、骨料、粉煤灰、矿渣等；
（4）调查地下管道、电缆、通信线等，确保施工不损坏其他工程；
（5）准备所需的施工机械设备和工具，如搅拌机、抹灰板、水平仪、钢筋拉力机等。
3.施工工艺及要求
（1）确定基准标高，采用液体水平仪进行水平度校验，确保基准平整；
（2）进行基础处理，清理施工区域内的杂物、浮土等，保持基础平
整干净；
（3）浇筑混凝土前，先进行基层浇水湿润处理，保证混凝土充分凝结；
（4）混凝土比例为1:2.5:3.5（水泥：粉煤灰：砂石），施工中可根据天气情况适量调整；
（5）搅拌混凝土时，要注意搅拌时间和搅拌速度，确保混凝土均匀一致；
（6）混凝土浇筑后，使用振动器进行振动，排除混凝土内的气泡，提高密实性；
（7）浇筑完毕后，使用抹灰板进行平整，确保人行道表面平整度和水平度符合要求。
4.安全注意事项
（1）施工人员必须穿戴好安全防护设备，如安全帽、防护眼镜、工作服等；
（2）严禁在振动器和机械设备运转中进行修理和调整；
（3）施工现场设置警示标志，避免行人误入施工区域，确保施工安全。
二、施工交底人员签字
施工员：日期：
以上为人行道基层混凝土浇筑施工技术交底记录，如有问题请及时沟通解决。
人行道铺装施工技术交底记录
人行道铺装施工技术交底记录一、施工前准备1.1确定施工区域：根据设计图纸确定施工区域，包括人行道的长度、宽度和坡度等。
1.2检查人行道基底：确保人行道基底平整、坚实，并清除杂物和灰尘。
1.3准备施工材料和设备：准备好所需的砖块、水泥、砂子、水和施工工具等。
二、施工工艺2.1砖道人行道的铺装2.1.1确定砖道的位置和尺寸：根据设计图纸确定砖道的位置和尺寸。
2.1.2砖道基底处理：在砖道铺装前，先在砖道位置上铺设一层砂子，然后用水泥浆浇筑并压实。
2.1.3 砖道铺设：将砖块按照设计要求进行铺设，注意砖与砖之间要留有适当的缝隙，一般为5-10mm。
2.1.4砖道压实：使用木锤或机械锤将砖块逐个打压，使其与基底紧密贴合。
2.1.5砖道填缝：等待水泥凝固后，使用混凝土填缝剂将砖与砖之间的缝隙填满，并抹平。
2.2混凝土人行道的铺装2.2.1建立导线：在人行道位置的两侧建立导线，确定板面的高度和坡度。
2.2.2混凝土基底处理：在人行道位置上铺设一层石灰石的碎石层，然后用水泥浆浇筑并压实。
2.2.3混凝土浇筑：根据设计要求，将混凝土倒入模板内，利用振动棒进行振捣，使混凝土均匀分布并充实。
2.2.4混凝土抹平：等待混凝土凝固至一定程度后，使用刮刀将表面抹平，使其与导线顶平。
2.2.5混凝土抹光：使用抹光机对混凝土表面进行抹光，使其平滑光亮。
三、施工安全事项3.1施工现场应设置明显的隔离标志，以确保行人和车辆的安全。
3.2施工人员应穿戴好安全服装，使用防护设备，如安全帽、安全鞋等。
3.3使用机械设备时要注意操作规范，保持设备的安全运行。
3.4施工过程中应严禁翻越围栏、跳跃、奔跑等危险行为。
3.5发现施工现场存在的安全隐患，应及时上报并采取相应的措施进行处理。
四、质量控制措施4.1施工过程中要严格按照设计要求进行操作，保证施工质量。
4.2施工现场应定期进行巡查，发现质量问题要及时整改。
4.3施工结束后要进行验收，确保质量合格。
人行道施工-技术交底
会签栏
参加单位（部门、班组）
参加人员
人行道班组
市政基础设施Leabharlann 程施工技术交底记录编号：市政施管—10
工程名称
(第一标段)
承包单位
分包单位
/
交底单位
交底日期
交底范围
桥面铺装层
交底人
交底内容：
1、人行道、单车道施工前必须进行全面测量放线，按路中线和高程引出边桩。
2、 人行道铺筑须稳定层强度达到要求方能进入施工，铺筑前应对基层淋水，按标高纵横挂线，每隔3-5米先铺一块控制点，然后以挂线为依据铺砌，铺砌时先按配合比配制水泥砂浆，砂浆应为干性，不能过湿，然后将砂浆用铝合金尺进行找平，试铺彩色釉面砖，用木锤或橡胶锤敲击。确保砂浆密实。人行道砖铺砌方式按设计要求进行排布 。铺好后用水泥砂浆填灌砖缝，并用灰勺捣插砖缝砂浆至饱满，不得有翘动现象。注意平整度及砖缝直顺，大小一致，人行道面层与其它构筑物应接顺，不得出现积水现象。
