程序仿真模拟
如何使用三菱GXWorks2 程序仿真功能
如何使用三菱GXWorks2 程序仿真功能
•
•|
•浏览：2879
•|
•更新：2014-09-26 11:12
•1
•2
•3
•4
•5
•6
•7
分步阅读
GXWorks2软件，在没有硬件PLC的时候，可以应用软件自带的程序仿真功能，从而在一定程度上验证编程的正确性。
•电脑一台
•GXWorks2软件
1.打开GXWorks2软件，新建一个简单的工程，如图
2.单击工具栏上的“模拟开始/停止”按钮，或单击主菜单中“调试”-->“模拟开始/停止”
选项
3.弹出下面的窗口，等待写入完成后，单击“关闭”按钮
4.这时会看到GX Simulator2窗口，如图，选择“RUN”或“STOP”选项可以启动或停
止仿真，在GX Simulator2窗口中选择“RUN”
5.在主窗口的“操作编辑区”中选择梯形图中软元件“X0”,单击鼠标右键，在右键菜单中
选择“调试”-->“当前值更改”。
6.在弹出的“当前值更改”窗口“on”按钮
7.可以看到“操作编辑区”中变化如图：
8.如此我们就可以应用此仿真模式来进行工程调试，修改设计中的错误，达到预期设计的
效果。
END
注意事项
•文中图片皆为个人截图，仅作为经验操作说明，绝没有广告成分。
计算机仿真详细讲解
计算机仿真详细讲解1. 引言计算机仿真是通过模拟计算机程序来模拟和分析现实世界的过程。
它可以用来模拟各种复杂系统，并帮助我们理解和预测实际系统的行为。
本文将详细讲解计算机仿真的定义、原理、应用领域和使用的工具。
2. 定义计算机仿真是使用计算机程序模拟实际系统的过程。
它通过模拟系统的输入、输出和内部运行机制，来研究系统的性能和行为。
计算机仿真可以用来研究物理系统、社会系统、生物系统等各种复杂系统。
3. 原理计算机仿真的原理基于数学和物理原理。
它可以分为以下几个步骤：3.1. 建立模型首先，需要建立一个模型来描述实际系统的行为。
模型可以是数学方程、物理实验数据、流程图等形式。
模型应该能够准确地描述系统的输入、输出和内部运行机制。
3.2. 编写仿真程序根据建立的模型，需要编写计算机程序来模拟系统的行为。
仿真程序通常使用编程语言来实现，如Python、C++等。
程序中包含了模型的数学运算、数据处理和结果输出等功能。
3.3. 运行仿真将编写好的仿真程序运行起来，输入系统的初始条件和参数，通过计算机的计算能力来模拟系统的运行过程。
仿真程序会根据模型和输入参数计算出系统的输出结果。
3.4. 分析和验证结果仿真程序运行完成后，需要对结果进行分析和验证。
可以将仿真结果与实际系统的观测数据进行比较，以评估仿真模型的准确性和可靠性。
如果仿真结果与实际观测相符，则说明模型和仿真程序是有效的。
4. 应用领域计算机仿真在各个领域都有广泛的应用。
以下是一些常见的应用领域：4.1. 物理科学计算机仿真在物理科学领域中有着重要的作用。
它可以模拟和研究各种物理现象，如流体力学、电磁学、量子力学等。
通过仿真可以更好地理解和解释物理现象，并为科学研究提供支持。
4.2. 工程和制造业在工程和制造业领域，计算机仿真可以用来模拟和优化工程设计和制造过程。
它可以分析和预测产品的性能、可靠性和生命周期成本，从而提高工程和制造效率。
4.3. 交通运输在交通运输领域，计算机仿真可以用来模拟和优化交通流量、车辆行驶和路网规划等问题。

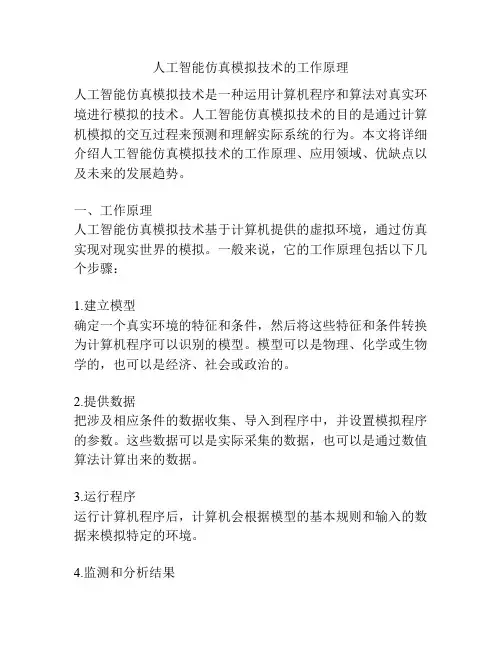

人工智能仿真模拟技术的工作原理
人工智能仿真模拟技术的工作原理人工智能仿真模拟技术是一种运用计算机程序和算法对真实环境进行模拟的技术。
人工智能仿真模拟技术的目的是通过计算机模拟的交互过程来预测和理解实际系统的行为。
本文将详细介绍人工智能仿真模拟技术的工作原理、应用领域、优缺点以及未来的发展趋势。
一、工作原理人工智能仿真模拟技术基于计算机提供的虚拟环境，通过仿真实现对现实世界的模拟。
一般来说，它的工作原理包括以下几个步骤：1.建立模型确定一个真实环境的特征和条件，然后将这些特征和条件转换为计算机程序可以识别的模型。
模型可以是物理、化学或生物学的，也可以是经济、社会或政治的。
2.提供数据把涉及相应条件的数据收集、导入到程序中，并设置模拟程序的参数。
这些数据可以是实际采集的数据，也可以是通过数值算法计算出来的数据。
3.运行程序运行计算机程序后，计算机会根据模型的基本规则和输入的数据来模拟特定的环境。
4.监测和分析结果模拟结束后，程序会生成一组结果，根据这些结果进行分析，通过对于结果的不断迭代，就可以得到接近真实环境的结果。
二、应用领域1. 模拟天气预报：人工智能仿真模拟技术可以模拟出天气变化，从而预测未来的天气情况，并提供数据支持国家的防灾救援工作。
2. 仿真交通流行情：通过仿真交通流量、路况等实现对交通流行情的分析和预测，提高交通运输的效率。
3. 仿真城市规划：人工智能仿真技术可以生成城市规划方案，为城市规划者提供方案参考。
4. 仿真医疗：通过模拟药物作用、人体组织等，建立药物仿真模型，帮助制定更科学的治疗方案。
5. 仿真工程建设：使用人工智能仿真模拟技术可以模拟建设项目的效果，以便决策者投入资源前做出更全面的评估。
三、优缺点1. 优点人工智能仿真模拟技术允许研究者模拟不同条件下的具体参数，容易理解事件的发生和对应的影响因素。
此外，人工智能仿真技术还可以预测未来事件的发展趋势，使得工程规划者和决策者更加准确地预测结果。
2. 缺点由于这种技术需要收集大量数据和内存，因此很难跨越比较庞大的项目。
自动化模拟仿真
自动化模拟仿真自动化模拟仿真是一种在计算机环境下使用虚拟模型和算法来模拟和仿真实际系统行为的技术。
通过构建虚拟系统模型，利用计算机程序模拟实际系统的运行状态和行为，并通过仿真结果来预测和评估系统性能，提供决策和优化方案。
本文将介绍自动化模拟仿真的基本原理、应用领域和未来发展方向。
一、模拟仿真的基本原理自动化模拟仿真的基本原理是通过建立系统的数学模型和算法，将实际系统中的物理过程和控制逻辑转化为计算机程序，从而在计算机中实现对实际系统行为的模拟和仿真。
具体而言，自动化模拟仿真包括以下几个步骤：1. 建立模型：根据实际系统的特点和需求，建立系统的数学模型，包括物理方程、动力学特性、控制策略等。
2. 编写程序：根据模型，编写仿真程序，实现系统的动态模拟和仿真，包括模型的求解算法、边界条件设置、仿真参数调整等。
3. 运行仿真：运行仿真程序，输入初始条件和参数，通过计算机的计算能力对系统进行仿真模拟，得到仿真结果。
4. 分析评估：对仿真结果进行分析和评估，包括系统性能指标的计算、优化方案的比较和选择等。
5. 优化设计：基于仿真结果，对系统进行优化设计，调整参数、算法或控制策略，提高系统性能。
二、模拟仿真的应用领域自动化模拟仿真在各个领域都有广泛的应用。
以下是一些常见的应用领域：1. 制造业：在制造业中，模拟仿真可以用于优化生产线布局、调整工序流程、提高生产效率。
通过仿真，可以评估不同工艺参数、机器数量和工人配置下的生产线性能，从而找到最佳的生产方案。
2. 物流与供应链管理：在物流与供应链管理中，模拟仿真可以用于优化仓储布局、调度策略、运输规划等。
通过仿真，可以模拟不同的物流方案，评估运输时间、成本和服务水平，从而提供最优的物流决策。
3. 城市交通：在城市交通领域，模拟仿真可以用于模拟交通流量、评估交通拥堵状况、优化交通信号控制等。
通过仿真，可以模拟不同的交通管理策略，预测拥堵情况并提供优化的交通规划。
4. 航空航天：在航空航天领域，模拟仿真可以用于飞行器设计和任务规划。
MATLAB机器人仿真程序
MATLAB机器人仿真程序哎呀，说起 MATLAB 机器人仿真程序，这可真是个有趣又充满挑战的领域！我还记得有一次，我带着一群学生尝试做一个简单的机器人行走仿真。
那时候，大家都兴奋极了，眼睛里闪着好奇的光。
我们先从最基础的开始，了解 MATLAB 这个工具的各种函数和命令。
就像是给机器人准备好各种“零部件”，让它能顺利动起来。
比如说，我们要设定机器人的初始位置和姿态，这就好像是告诉机器人“嘿，你从这里出发，站好啦！”然后，再通过编程来控制它的运动轨迹。
有的同学想让机器人走直线，有的同学想让它拐个弯，还有的同学想让它走个复杂的曲线。
在这个过程中，可遇到了不少问题呢。
有个同学不小心把坐标设置错了，结果机器人“嗖”地一下跑到了不知道哪里去，大家哄堂大笑。
还有个同学在计算速度和加速度的时候出了差错，机器人的动作变得奇奇怪怪的，像是在跳“抽筋舞”。
不过，大家并没有气馁，而是一起努力找错误，修改代码。
终于，当我们看到那个小小的机器人按照我们设想的轨迹稳稳地行走时，那种成就感简直无法形容。
回到 MATLAB 机器人仿真程序本身，它其实就像是一个神奇的魔法盒子。
通过输入不同的指令和参数，我们可以创造出各种各样的机器人运动场景。
比如说，我们可以模拟机器人在不同地形上的行走，像是平坦的地面、崎岖的山路或者是湿滑的冰面。
这时候，我们就要考虑摩擦力、重力等各种因素对机器人运动的影响。
想象一下，机器人在冰面上小心翼翼地走着，生怕滑倒，是不是很有趣？而且，MATLAB 机器人仿真程序还能帮助我们优化机器人的设计。
比如说，如果我们发现机器人在某个动作上消耗了太多的能量，或者动作不够灵活，我们就可以通过调整程序中的参数来改进。
这就像是给机器人做了一次“整形手术”，让它变得更完美。
另外，我们还可以用它来进行多机器人的协同仿真。
想象一下，一群机器人在一起工作，有的负责搬运东西，有的负责巡逻，它们之间需要相互配合，避免碰撞。
这就需要我们精心设计它们的通信和协调机制，让它们像一支训练有素的团队一样高效工作。
利用Matlab进行模拟与仿真
利用Matlab进行模拟与仿真引言Matlab是一种广泛应用于科学与工程领域的数学软件，不仅功能强大，而且易于学习和使用。
在实际工程问题中，模拟与仿真是一种常见的手段，能够通过计算机模拟实验来预测和验证系统的性能。
本文将介绍如何利用Matlab进行模拟与仿真，以及其在实际应用中的优势和限制。
一、Matlab的基本功能Matlab提供了丰富的数学函数与工具箱，可以实现各种数学运算、数据分析和可视化。
它的语言特点简洁高效，使得用户可以使用简洁的代码完成复杂的计算任务。
此外，Matlab还支持脚本文件和函数文件的编写，方便用户组织和重复使用代码。
二、模拟与仿真的定义模拟是指通过计算机模型在虚拟环境中对实际系统进行预测或分析的过程。
仿真则是在模拟的基础上对实际系统进行动态模拟，以验证系统的行为、性能和可行性。
三、Matlab的模拟与仿真功能Matlab提供了丰富的工具箱和函数，可以支持各种类型的模拟与仿真，例如控制系统仿真、电路仿真、通信系统仿真等。
用户可以根据具体需求选择相应的工具箱和函数，快速搭建模型并进行仿真。
1. 控制系统仿真在控制系统中，通过建立系统的数学模型，可以利用Matlab进行控制系统的仿真。
用户可以使用Simulink这个强大的仿真平台，通过拖拽和连接图形化模块来搭建系统模型，然后设置模型参数和输入信号，最后运行仿真并查看仿真结果。
2. 电路仿真在电子电路设计中，Matlab可以用于电路的仿真与分析。
用户可以使用Matlab 的电路设计工具箱，通过绘制电路拓扑图、设置元件参数和激励信号来模拟电路的行为。
同时，Matlab还提供了电路优化和参数估计等功能，帮助用户优化电路性能。
3. 通信系统仿真在通信系统设计中，Matlab可以用于通信信道的建模与仿真。
用户可以使用Matlab的通信工具箱，通过选取合适的信道模型和调制解调方式，搭建通信系统模型。
然后，用户可以设置信号参数、环境参数和噪声参数，运行仿真并评估系统性能。
使用XX软件进行模拟和仿真的步骤与技巧
使用XX软件进行模拟和仿真的步骤与技巧第一章：引言近年来，计算机仿真和模拟已经成为了许多领域的重要工具。
XX软件作为一种强大的模拟和仿真工具，被广泛应用于工程、科学、医学等领域。
本文将介绍使用XX软件进行模拟和仿真的步骤与技巧。
第二章：软件使用前准备在使用XX软件进行模拟和仿真之前，首先要进行软件的安装和配置。
一般来说，XX软件提供了完善的安装指南和用户手册。
在按照指南进行安装后，还需要根据具体的模拟和仿真需求进行软件的设置和参数调整。
第三章：模型建立和导入模拟和仿真的基础是建立一个准确的模型。
在XX软件中，可以通过绘制、导入等多种方式来建立模型。
如果需要对一个现有的物体或系统进行仿真，可以通过导入已经存在的数据或者图像文件来快速建立模型。
第四章：材料参数定义材料参数的定义对于模拟和仿真结果的准确性至关重要。
在XX软件中，可以为每一种材料定义其特定的物理属性和参数。
例如，对于一个弹性材料模型，可以定义它的弹性模量、泊松比等参数，以确保仿真结果准确可靠。
第五章：加载和约束条件设置在模拟和仿真中，模型需要受到外部的加载和约束条件。
在XX软件中，可以通过指定施加在模型上的力、压力、温度等物理量来模拟实际工作条件。
同时，还需要给定模型的约束条件，例如固定边界、悬臂支撑等。
第六章：仿真参数设置XX软件提供了丰富的仿真参数供用户调整和设置。
这些参数可以包括时间步长、收敛准则、网格密度等。
根据具体的仿真需求，可以进行适当的参数设置以提高仿真的效果和准确性。
第七章：运行仿真在所有参数设置完成后，即可启动XX软件进行仿真。
XX软件通常提供了多种运行模式，例如快速仿真模式、高精度仿真模式等。
根据具体的需求，选择合适的运行模式以确保仿真结果的准确性和效率。
第八章：结果分析与优化仿真完成后，需要对仿真结果进行分析和优化。
XX软件提供了丰富的结果可视化和分析工具，可以对模型的位移、应变、温度等参数进行可视化和对比分析。
如果结果不符合实际需求，可以根据分析结果进行模型的调整和优化。
计算机仿真和模拟的方法和工具
计算机仿真和模拟的方法和工具计算机仿真和模拟是指利用计算机软件和硬件来模拟和重现现实世界的某种情境或系统的过程。
它是一种强有力的工具，广泛应用于各个领域，如工程、科学、医药、经济等。
本文将介绍计算机仿真和模拟的方法和工具。
一、数学建模数学建模是计算机仿真和模拟的基础，通过对现实问题进行抽象和理论化，将其转化为数学方程和模型。
数学建模能够对现实问题进行描述和分析，并为计算机仿真提供了数学基础。
1. 线性模型线性模型是一种简单而常用的数学模型，它基于线性关系进行建模。
线性模型可以用于描述各种线性系统，如电路系统、运输系统等。
在计算机仿真中，线性模型可以通过编写线性方程组来实现。
2. 非线性模型非线性模型是指不能用一个简单的线性关系来表示的模型。
非线性模型在实际问题中更为常见，如生态系统、气候系统等。
计算机仿真中，非线性模型需要使用数值计算方法（如迭代法）来求解。
3. 统计模型统计模型是通过对数据的统计分析建立的模型，用于预测和分析未知的现象。
统计模型常用于金融市场预测、医学研究等领域。
计算机仿真中，可以通过随机数生成和概率分布函数模拟统计模型。
二、仿真软件计算机仿真和模拟需要借助各种专业的仿真软件来实现。
下面介绍几种常用的仿真软件。
1. MatlabMatlab是一种数学计算和仿真软件，被广泛用于科学计算和工程仿真。
它具有强大的数学建模能力和丰富的函数库，可以用于线性和非线性模型的建模与仿真。
2. SimulinkSimulink是Matlab的一个附加模块，用于建立和仿真动态系统模型。
Simulink使用图形化界面来进行建模和仿真，使得模型的构建更加直观和方便。
3. ANSYSANSYS是一种通用的有限元分析软件，可以用于工程结构和流体等领域的仿真。
它提供了强大的建模和分析功能，可以模拟各种复杂的物理现象。
4. COMSOL MultiphysicsCOMSOL Multiphysics是一种多物理场有限元分析软件，广泛应用于科学和工程领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.2.3 2D动态
• 2D动态和3D动态相比较，它们都是模拟刀具切削毛坯的过程。不 同的是2D动态只能在一个静止的画面内仿真模拟，不能像3D动态 可以在模拟的同时任意方位观看模拟过程。由于2D动态只能在单 一静止画面模拟，模拟的速度会大大的加快，它是编程人员常用 的一种模拟方法。
• 添加几何体的功能是设置机床加工所需要的毛坯、检查体等。如 果要模拟的操作之前的已设置几何体（WORKPIECE），添加几何体 可以跳过不需要设置。如果需要添加，具体步骤如下：
13.3.4 执行机床仿真
• 当前面工作都设置完毕，接下来执行机床仿真观 察机床切削的效果，具体步骤如下：
13.3.5 碰撞检测
• 在重播刀具轨迹状态下可以检查过切和干涉情况，但是仅限于检查零件与 刀具夹具的干涉和过切，不能对机床干涉进行检查。重播对话框主要按钮 含义如下：
• 1．播放 • 2．自定义速度播放 • 3．步进播放 • 4．前进到下一个操作 • 5．过切检查
13.2.2 3D动态
• 3D动态是模拟刀具对毛坯的切削运动的过程，并可以形成IPW残料。不再 是单纯的刀具运动。因此3D动态方便观察与分析、模拟仿真显得更真实。 在3D动态模拟对话框当中，用户可以根据需要设置参数，比如：刀具的显 示、IPW的精度等。使3D动态模拟内容更丰富，满足不同情况下的需要。
13.3.1 后置仿真步骤
• 本例以手轮加工模型来做数控铣机床仿真，如图 13.44所示。手轮加工采用FANCU立式加工中心完 成仿真。仿真主要有3大部分组成：调用机床、设 置几何体和执行机床仿真。
13.3.2 调用机床
• 在本小节将在机床库中调用FANCU立式加工中心， 具体步骤如下：
13.3.3 添加几何体
• 2D动态仿真模拟主要的功能含义如下： • 1．显示与比较 • 2．过剩 • 3．通过颜色表示厚度 • 4．IPW碰撞检查 • 5．抑制动画
13.3 后置仿真实例
• 后置仿真也称为机床仿真，它是利用NX6.0提供的仿真机床和后置处理器 模块PostBuilder自带的后置处理器程序来进行机床仿真运动。NX6.0中提 供了几种典型的机床和后置处理器。只有设置了仿真机床，系统会自动调 用该机床的后置处理器生成NC代码，而不用再进行后处理输出NC代码。机 床仿真尤其是在4-5轴机床中优势特别突出，它解决在真实机床上试验的 风险。5轴FANCU加工中心，如图13.42所示。4轴车削中心，如图13.43所 示。
第13章 程序仿真模拟
• 程序仿真模拟是对所编制的加工程序进行轨迹的仿真模拟。仿真 模拟包含两个部分：前置仿真（刀轨可视化）和后置仿真（机床 仿真）。前置仿真主要播放刀具轨迹和模拟切削毛坯。后置仿真 主要是仿真机床的切削过程，如图13.1所示。它需要机床结构、 刀具刀柄、零件毛坯、控制信息等支持才能完成。
• 碰撞检测的功能是：在仿真的过程中如果出现刀 具碰撞零件、夹具，系统将会出现警告信息或中 断仿真以提示用户。碰撞检测信息栏，如图13.63 所示。
13.3 练习题
• 1. 程序仿真模拟的意义？ • 2. 2D动态和3D动态相比较的区别？ • 3. 简述数控铣机床仿真的步骤？Βιβλιοθήκη 13.1 程序仿真模拟的意义
• NC程序的是否正确、合理，直接影响零件的加工质量和意外事故 的发生。在以前使用NC程序时投放批量生产之前，通常采用机床 的空运行和试切样件来完成NC程序的验证，如图13.2所示。该方 法准备周期长，需要占用大量机床调试时间，生产成本高。
• 本章所介绍的程序仿真模拟能直观的模拟验证切削的过程。而且 NX6.0 CAM还可以借助第3方仿真软件VERICUT，实现切削结果进行 的具体尺寸、精度分析。并且可以利用设计模型和仿真结果进行 实体对比直观的显示过切和过剩状态。本章将用前面讲过的例子 来讲解程序仿真模拟，不管是前置仿真还是后置仿真，都可以不 脱离NX6.0 CAM加工环境运行。
13.2 前置仿真实例
• 启动NX6.0，打开箱盖零件（光盘 \Example\ch13\13.1\xg.prt）。该零件已完成表 面的加工，前置仿真在原有的面铣削区域操作上 进行，具体步骤如下：
13.2.1 重播
• 重播刀具轨迹是在轨迹已经生成的前提下进行重播刀具轨迹。它还可以利 用分析工具可以对轨迹与边界之间的距离进行分析，如图13.6所示。
