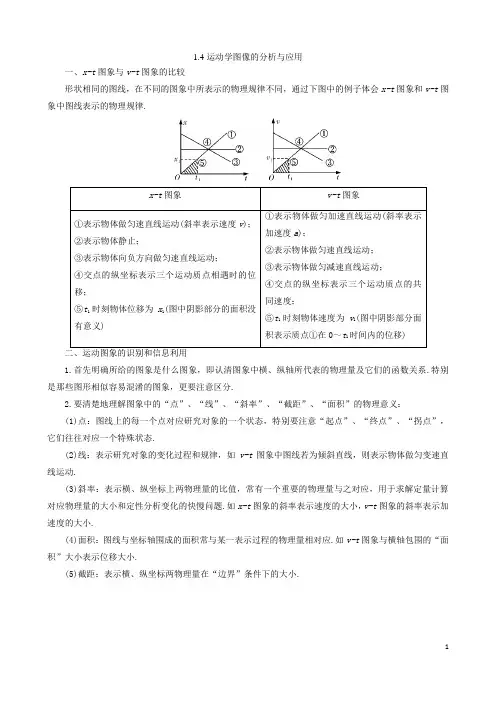

1.4运动学图像的分析与应用一、x-t图象与v-t图象的比较形状相同的图线，在不同的图象中所表示的物理规律不同，通过下图中的例子体会x-t图象和v-t图象中图线表示的物理规律.1.首先明确所给的图象是什么图象，即认清图象中横、纵轴所代表的物理量及它们的函数关系.特别是那些图形相似容易混淆的图象，更要注意区分.2.要清楚地理解图象中的“点”、“线”、“斜率”、“截距”、“面积”的物理意义：(1)点：图线上的每一个点对应研究对象的一个状态，特别要注意“起点”、“终点”、“拐点”，它们往往对应一个特殊状态.(2)线：表示研究对象的变化过程和规律，如v-t图象中图线若为倾斜直线，则表示物体做匀变速直线运动.(3)斜率：表示横、纵坐标上两物理量的比值，常有一个重要的物理量与之对应，用于求解定量计算对应物理量的大小和定性分析变化的快慢问题.如x-t图象的斜率表示速度的大小，v-t图象的斜率表示加速度的大小.(4)面积：图线与坐标轴围成的面积常与某一表示过程的物理量相对应.如v-t图象与横轴包围的“面积”大小表示位移大小.(5)截距：表示横、纵坐标两物理量在“边界”条件下的大小.题型一：根据图像分析物体的运动情况1．(2014·天津卷)质点做直线运动的速度—时间图象如图所示，该质点( )[拓展复习功能v 、a 、s 、] A ．在第1秒末速度方向发生了改变 B ．在第2秒末加速度方向发生了改变 C ．在前2秒内发生的位移为零 D ．第3秒末和第5秒末的位置相同2．(2015广东高考)甲乙两人同时同地出发骑自行车做直线运动,前1小时内的位移-时间图象如图所示.下列表述正确的是()A ． 0.2-.05小时内,甲的加速度比乙的大B ． 0.8小时内,甲、乙骑行的路程相等C ．0.6-0.8小时内,甲的位移比乙的小D ．0.2-0.5小时内,甲的速度比乙的大3．(多选) 一质点在外力作用下做直线运动，其速度v 随时间t 变化的图象如图所示。
专题一运动学中的图像问题(共15种图像类型)(原卷版)
专题一 运动学中的图像问题知识点一、运动学中的图像问题1．v －t 图象的应用技巧(1)图象意义：在v －t 图象中，图象上某点的斜率表示对应时刻的加速度，斜率的正负表示加速度的方向．(2)注意：加速度沿正方向不表示物体做加速运动，加速度和速度同向时做加速运动． 2．x －t 图象的应用技巧(1)图象意义：在x －t 图象上，图象上某点的斜率表示对应时刻的速度，斜率的正负表示速度的方向． (2)注意：在x －t 图象中，斜率绝对值的变化反映加速度的方向．斜率的绝对值逐渐增大则物体加速度与速度同向，物体做加速运动；反之，做减速运动．知识点二、其他图像问题1．基本思路(1)解读图象的坐标轴，理清横轴和纵轴代表的物理量和坐标点的意义． (2)解读图象的形状、斜率、截距和面积信息． 2．解题技巧(1)应用解析法和排除法，两者结合提高选择题图象类题型的解题准确率和速度． (2)分析转折点、两图线的交点、与坐标轴交点等特殊点和该点前后两段图线． (3)分析图象的形状变化、斜率变化、相关性等．类型1 xt 图的应用解题1．（2023秋•惠山区校级月考）小明带着相机游玩鼓浪屿，边游玩边取景拍照，全程步行2万步。
如图为某段时间内的x ﹣t 图像，由图可知（ ） A ．在0～t 0时间内，小明的行走轨迹为一条曲线B ．在0～t 0时间内，小明的加速度越来越小，行走的平均速度小于x 1−x 0t 0C ．t 0时刻以后，小明做匀速直线运动D ．游玩过程中，为实时监测相机的大致位置，可以将小明与相机视为一个质点2．（2023秋•安徽月考）一质点做匀变速直线运动的x ﹣t 图像如图所示，图像上的a 点对应6s 末的时刻，图像过a 点的切线与x 轴交于36m 处，质点在10s 末的瞬时速度为零，关于该质点的运动下列叙述正确的是（ ）A ．前6s 内的平均速度为8m/sB ．第6s 末的瞬时速度为14m/sC ．第8s 未的瞬时速度为12m/sD ．第8s 末的瞬时速度为4m/s类型2 匀变速直线运动下xt 图问题3．（2023秋•福州期中）2022年2月24日，俄罗斯对乌克兰发起特别军事行动。
高中物理 高一培优讲义运动图像专题(有答案)
运动图像专题一、对运动图象物理意义的理解1．一看“轴”：先要看清两轴所代表的物理量，即图象是描述哪两个物理量之间的关系．2．二看“线”：图象表示研究对象的变化过程和规律．在v－t图象和x－t图象中倾斜的直线分别表示物体的速度和位移随时间变化的运动情况．3．三看“斜率”：x－t图象中斜率表示运动物体的速度大小和方向．v－t图象中斜率表示运动物体的加速度大小和方向．4．四看“面积”：即图线和坐标轴所围的面积，也往往代表一个物理量，这要看两物理量的乘积有无意义．例如v和t的乘积vt＝x有意义，所以v－t图线与横轴所围“面积”表示位移，x－t图象与横轴所围“面积”无意义．5．五看“截距”：截距一般表示物理过程的初始情况，例如t＝0时的位移或速度．6．六看“特殊点”：例如交点、拐点(转折点)等．例如x－t图象的交点表示两质点相遇，但v－t图象的交点只表示速度相等．例1 (2017·湖北二模)如图为甲、乙两质点同时沿同一直线运动的位移－时间图像．关于两质点的运动情况，下列说法正确的是()A．在0～t0时间内，甲、乙的运动方向相同B．在0～2t0时间内，甲的速度一直在减小C．在0～t0时间内，乙的速度一直增大D．在0～2t0时间内，甲、乙发生的位移不相同例2 (2017·孝义市一模)如图所示是某质点运动的v－t图像，下列判断正确的是() A．在第2 s末，质点的速度方向发生改变B．在0～2 s内，质点做直线运动，在2～4 s内，质点做曲线运动C．在0～2 s内，质点的位移大小为2 mD．在2～4 s内，质点的加速度不断减小，方向发生了改变二、根据运动图像计算物理量例3 我国“蛟龙号”深潜器经过多次试验，终于在2012年6月24日以7 020 m深度创下世界最新纪录(国外最深不超过6 500 m)．预示着可以征服全球99.8%的海底世界．假设在某次试验时，深潜器内的显示屏上显示出了深潜器从水面开始下潜到最后返回水面这10 min内的深度图像(a)和速度图像(b)，如图所示，则有()A．(a)图中h3代表本次下潜的最大深度，应为60 mB．全过程中最大加速度是0.025 m/s2C．超重现象应发生在3～4 min和6～8 min的时间段内D．整个深潜器在8～10 min时间段内机械能守恒例4 一辆汽车在高速公路上以v0＝30 m/s的速度行驶，t＝0时刻遇紧急情况后立即急刹车，避险后继续运动，此过程加速度随时间变化情况如图甲所示，取汽车运动方向为正方向，求：(1)汽车在0～9 s内的运动过程中通过的路程；(2)在图乙所示的坐标系中画出汽车0～9 s内的速度－时间图像．三、应用运动图像分析运动变化例5 (2017·怀化一模)如图所示，甲、乙两车同时由静止从A点出发，沿直线AC运动．甲以加速度a3做初速度为零的匀加速运动，到达C点时的速度为v.乙以加速度a1做初速度为零的匀加速运动，到达B点后做加速度为a2的匀加速运动，到达C点时的速度亦为v.若a1≠a2≠a3，则()A．甲、乙不可能同时由A达到C B．甲一定先由A达到CC．乙一定先由A达到C D．若a1>a3，则甲一定先由A达到C例6 (多选)静止在光滑水平面上的木块，被一颗子弹沿水平方向击穿，若子弹击穿木块的过程中子弹受到木块的阻力大小恒定，则当子弹入射速度增大时，下列说法正确的是()A．木块获得的速度变大B．木块获得的速度变小C．子弹穿过木块的时间变长D．子弹穿过木块的时间变短例7 (2018·河南新乡月考)一个固定在水平面上的光滑物块,其左侧面是斜面AB,右侧面是曲面AC,如图所示。
运动学常见的图像分析 专题复习
①推导过程：根据匀变速直线运动的速度公式 v=v0+at，at=(v-v0)=Δv。 ②注意图中的面积表示速度的变化量，不一定等于末速度；只有当初速度为零时，才等于末
速度。
③图中第一象限所 围的面积表示速度的变化量为正值，第四象限所围的面积表示速度的变
化量为负值。 【典例分析 1】(多选)(2020·河北唐山三模)一质点在 0～6 s 内竖直向上运动，其加速度 a 随 时间 t 变化的关系图象如图所示，取竖直向下为加速度的正方向，重力加速度为 g＝10 m/s2， 则下列说法正确的是( )
②加速度用逐差法计算：(x3-x2)-(x2-x1)=aT2； ③中间时刻速度等于该段时间内的平均速度，例如 2s 末的速度等于 1s~3s 内的平均速度， v2= (x3-x1)/2T。 【典例分析 1】(2020·福建泉州市期末质检)如图所示为某质点做直线运动的位移－时间图象， 其中 OP 段为曲线，PQ 段为直线．下列说法正确的是( )
点⑤表示 t1 时刻质点加 速度为 a1(图中阴影部分 的面积表示质点在 0～t1 时间内的速度变化量)
【典例分析 1】(多选)(2021·辽宁省鞍山市模拟)如图所示为物体做直线运动的图象，下列说
法正确的是( )
A．甲图中，物体在 0～t0 这段时间内的位移小于v20t0 B．乙图中，物体的加速度为 2 m/s2 C．丙图中，阴影面积表示 t1～t2 时间内物体的加速度变化量 D．丁图中，t＝3 s 时物体的速度为 25 m/s 【典例分析 2】(2020·安徽省亳州市高三上学期期末)如图所示的位移(x)－时间(t)图象和速度 (v)一时间(t)图象中给出四条图线，甲、乙、丙、丁代表四辆车由同一地点向同一方向运动 的情况，则下列说法正确的是( )
