华博士壁挂炉ACEFL款控制程序操作说明
博世欧洲精英使用手册知识讲解
博世欧洲精英使用手册一、设备打开1．按下锅炉控制面板左上角的电源开关，运行设备；2．控制面板下方的运行指示灯亮，温度指示灯显示采暖或生活热水温度。
燃烧过程中，燃烧器指示灯亮。
二、打开集中供热功能1．旋转采暖温度控制按钮（控制面板左边一个按钮），调节采暖温度：——地板采暖：位置2（约50℃）。
注：初次使用温度不宜调的太高，一般在20至30℃即可。
最高温度不得超过60℃。
——散热片系统：位置6（约80℃）.利用热水温度调节按钮，，调节生活热水温度。
温度指示不显示热水温度，加热过程中，温度显示灭，当燃烧器点燃后，燃烧器指示灯亮起。
热水温度可设置在40℃-60℃之间，单实际温度取决于热水量，热水量越大，温度越低。
四、夏季模式（集中供热关闭，仅热水打开）1．保持设备打开状态。
2．逆时针旋转采暖温度控制按钮，至最左端。
采暖泵关闭。
3．夏季模式下，温度指示关闭。
注：当压力表水压低于正常水压时，应打开补水阀补水，直到水压压力处于正常范围内。
然后一定要关闭补水阀，否则会造成锅炉泄水。
五、故障代码博世欧洲之星操作手册一、设备打开1．首先确认燃气阀门已经打开，锅炉电源插头已插上；2．按下锅炉控制面板左上角的电源开关，运行设备；3．显示屏上显示采暖的出水温度二、试运行：1．打开系统散热片的所有阀门；2．打开补水阀，生活冷水阀，注水至1到2巴的压力，然后关闭冷水阀3．散热片排气；4．打开冷水阀，将系统压力重新充注到1-2巴5．打开燃气阀三、打开集中供热功能1．热水温度可设置在45℃至82℃之间；2．若为地板采暖系统，采暖温度不得高于60℃；3．旋转控制面板左下角的采暖控制旋钮，调节采暖温度；（初次使用时不宜调太高）4．采暖类型不同，最大采暖出水温度设置不同：——地板采暖系统：2档（约50℃）四、生活热水温度设置1．调节锅炉控制面板右下角的生活热水温度调节旋钮来设置生活热水温度；2．显示屏上显示的仍是采暖出水温度3．生活热水温度可在40℃和60℃之间设置。
博世燃气炉使用说明
博世燃气炉使用说明
博世燃气炉是一种高效、安全的家用取暖设备。
以下是使用博世燃气炉的一般说明：
1. 安装和检查：在使用燃气炉之前，请确保由专业人员正确安装和连接燃气管道，并检查所有连接是否牢固。
2. 开机和调节：将燃气炉的电源插头插入插座，打开电源开关。
然后，通过控制面板或遥控器设置所需的温度和运行模式（如制热、制热+换气等）。
3. 温度调节：根据个人需求，使用控制面板或遥控器上的温度调节按钮，设置合适的室内温度。
燃气炉会自动调节热量输出以达到设定温度。
4. 安全注意事项：在使用燃气炉时，请确保房间通风良好，以防止一氧化碳积聚。
不要在燃气炉周围放置易燃物品，并定期清洁燃气炉的进气口和排气口。
5. 故障排除：如果燃气炉出现故障或异常情况，如点火失败、温度不稳定等，请立即停止使用，并联系专业维修人员进行检修。
6. 定期维护：为了保证燃气炉的正常运行和安全性能，建议定期由专业人员进行维护和保养，如清洁换热器、检查燃气管道等。
请务必仔细阅读产品随附的使用手册，并按照说明进行操作。
如果你对使用博世燃气炉有任何疑问或需要进一步的帮助，请联系博世客户服务或专业安装维修人员。
博世热力采暖应用程序（App）操作说明书
博世热力采暖Bosch Therm Heating 应用程序（App）操作说明书博世热力采暖App介绍博世热力采暖（Bosch Therm Heating），是一个操作简单，可扩展的应用程序（App）通过移动设备，远程操控您的博世热力采暖产品，并提供更多功能和智能体验。
主要功能介绍远程操控您的燃气采暖热水炉在家模式 离家模式 睡眠模式应用程序（App）设置前准备1. 安装燃气采暖热水炉网关向下滑动并固定Wi-Fi 模块Wi-Fi 模块2. 网络及路由器要求安装燃气采暖热水炉前，确保本设备与路由器能够可靠连接网络，信号稳定本燃气采暖热水炉支持路由器频率2.4 GHz 路由器必须设置密码，支持WPA2远程控制时，确保路由器处于正常工作状态，燃气采暖热水炉处于待机或工作状态3. 确认燃气采暖热水炉已插电4. 提醒：使用Wi-Fi 功能前，确保Wi-Fi 开关按键处于关闭状态按键位置位于机器的底部，如图所示Wi-Fi 按键功能介绍： 按下Wi-Fi 开关：开关显示红色灯光，Wi-Fi 功能断开，用户可以通过燃气采暖热水炉的控制面板进行锅炉的操作。
再按一下Wi-Fi 开关：开关显示灯不亮，Wi-Fi 功能处于工作状态，用户可以通过应用程序（App ）软件进行远程操控燃气采暖热水炉，此时锅炉受应用程序（App ）软件控制。
红色灯光表示Wi-Fi关闭。
为提升用户体验，建议打开Wi-Fi功能通过App远程操控燃气采暖热水炉。
）iOS版本或系统要求：iOS8以上Android 4.4（Kitkat）以上2. 打开应用程序（App），选择“添加新网关”3. 添加燃气采暖热水炉设备：扫描网关二维 码，获取网关密码，连接网关4. 连接网络：选择Wi-Fi路由器，输入路由器 密码，连接到Wi-Fi网络5. 设置燃气采暖热水炉设备的个人登录密码6. 完成配置燃气采暖热水炉需要在上电后等待两分钟方可进行配置重置密码确保移动设备与燃气采暖热水炉连接同一个Wi-Fi路由器1. 打开应用程序（App），选择“连接燃气 采暖热水炉”2. 扫描燃气采暖热水炉上的二维码3. 选择“重置密码”，并确认4. 按照页面提示，断开燃气采暖热水炉的电 源，并重新上电5. 在重启后15分钟内，单击下一步，进入密 码重置页面6. 依据提示，设置新密码如果当前路由器密码更改或所连接的路由器发生变更，需要断开燃气采暖热水炉电源，并保持断电五分钟，然后重新上电再进行网络设置参数工作电压24 V 100x70x21 mm -5 °C~40 °C 0.1 mA 802.11 b/g/n WPA2外形尺寸工作环境温度负载电流Wi-Fi 支持Wi-Fi 加密本表格依据SJ/T11364*的规定编制O：标志该有害物质在该部件所有均质材料中的含量均在GB/T26572*规定的限量要求以下X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572*规定的限量要求（在正常使用条件下不会对用户产生危害）*注：SJ/T11364 《电子电器产品有害物质限制使用标识要求》GB/T26572 《电子电气产品中限用物质的限量要求》博世热力采暖丨应用程序（App）操作说明书 11服务热线+86 400-820-6017客服邮箱博世热力技术（北京）有限公司北京市经济技术开发区永昌南路6号应用程序（App）软件如有更新，请手机扫描右方二维码查看，也可登陆博世热力官网查看()。
壁挂炉的控制程序
壁挂炉的控制程序世界供热业有两大模式：一种是城市集中供热和单元式集中供热；一种是分户独立家庭供热和热水系统。
在我国采暖一直沿用集中供热模式。
近些年，随着市场经济的发展，国家供热体制的改革，单户供暖方式已逐渐被广大用户所接受。
家用单户式燃气供暖／热水两用炉，以其安装使用方便，热效率高，功能齐全，安全环保等特点走进千家万户。
以下主要探讨燃气采暖／热水两用炉控制程度的主要功能特点及控制流程。
一、燃气采暖／热水两用炉控制程序的主要功能1．具有采暖／生活热水两套控制程序，可自动进行转换、自由设置温度。
2．具有时钟显示功能(北京时间)。
3．采暖状态四时段设定功能，每个时段可设置三个参数：开机时间、关机时间、该时段最高出水温度。
4．预留室内温控器插口，可选配室内温控器，按室内温控优先原则。
5．恒温功能：采暖水、生活水可实现恒温，不受水压变化的影响。
6．故障自动报警功能：显示相应的故障代码。
7．防冻功能：水温达到+7℃时自动开启工作程序。
二、燃气采暖／热水两用炉的控制流程1．控制流程总图(JLGxxxxx型燃气壁挂炉)(如图一)2．采暖状态时的控制流程(如图2)3．生活水状态时的控制流程(如图3)三、控制程序功能详细说明1．水泵控制和回水开关检测有取暖需求时，未启动水泵前回水开关应为断开状态。
如果测试结果正确，水泵才启动运行，否则系统不启动水泵并进入故障状态。
水泵得电运行30秒后回水流量仍未到达启动值，系统停止水泵，显示回水(开关)故障代码。
当回水流量在30秒内到达启动值之后，方能进入正常程序。
正常工作过程中若回水流量连续低于启动值2秒则关闭燃烧系统但保持水泵运转并等待30秒，显示回水故障代码但蜂鸣器不报警，若30秒内回水流量恢复则自动进入原先燃烧状态，否则进入报警故障状态，并即时停止水泵运转。
停止取暖加热时水泵延时180秒后关闭，淋浴状态时关闭水泵。
2．风机控制和风压开关检测当有加热需求时，未启动风机前风压开关应为断开状态。
壁挂炉的使用方法

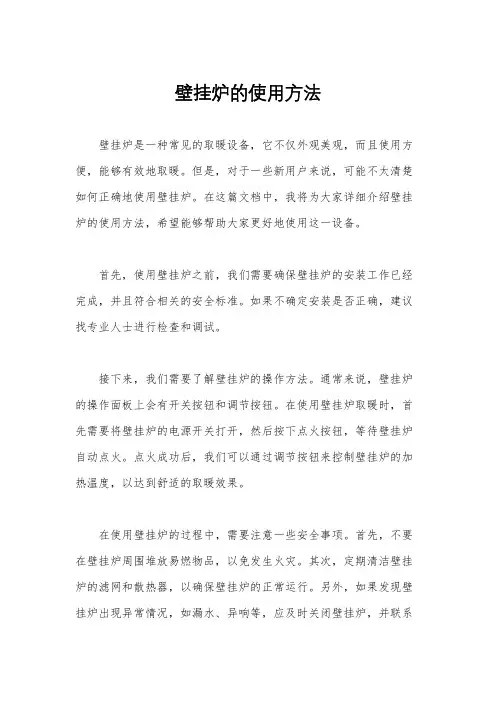

壁挂炉的使用方法
壁挂炉是一种常见的取暖设备，它不仅外观美观，而且使用方便，能够有效地取暖。
但是，对于一些新用户来说，可能不太清楚如何正确地使用壁挂炉。
在这篇文档中，我将为大家详细介绍壁挂炉的使用方法，希望能够帮助大家更好地使用这一设备。
首先，使用壁挂炉之前，我们需要确保壁挂炉的安装工作已经完成，并且符合相关的安全标准。
如果不确定安装是否正确，建议找专业人士进行检查和调试。
接下来，我们需要了解壁挂炉的操作方法。
通常来说，壁挂炉的操作面板上会有开关按钮和调节按钮。
在使用壁挂炉取暖时，首先需要将壁挂炉的电源开关打开，然后按下点火按钮，等待壁挂炉自动点火。
点火成功后，我们可以通过调节按钮来控制壁挂炉的加热温度，以达到舒适的取暖效果。
在使用壁挂炉的过程中，需要注意一些安全事项。
首先，不要在壁挂炉周围堆放易燃物品，以免发生火灾。
其次，定期清洁壁挂炉的滤网和散热器，以确保壁挂炉的正常运行。
另外，如果发现壁挂炉出现异常情况，如漏水、异响等，应及时关闭壁挂炉，并联系
专业人士进行检修。
除了正常的取暖功能外，一些壁挂炉还具有热水供应的功能。
在使用壁挂炉的热水功能时，需要按照壁挂炉说明书上的指示进行操作，确保热水供应的安全和稳定。
最后，当我们不再需要使用壁挂炉时，应将壁挂炉的电源开关关闭，以免浪费电能和造成安全隐患。
总的来说，壁挂炉是一种非常便捷的取暖设备，只要我们掌握了正确的使用方法，并且注意安全事项，就能够安心地享受壁挂炉带来的温暖。
希望通过本文档的介绍，大家能够更好地了解壁挂炉的使用方法，为自己的生活带来更多的便利和舒适。
壁挂炉怎么操作使用方法
壁挂炉怎么操作使用方法
壁挂炉是一种现代化、节能的取暖设备，使用方便，效果显著。
下面，我们将介绍壁挂炉的操作使用方法，希望能帮助您更好地使
用壁挂炉。
1. 检查壁挂炉的安全阀和排气阀是否关闭，确认燃气阀门处于
关闭状态。
2. 确认壁挂炉的电源插头已经插入插座，并且电源开关处于关
闭状态。
3. 打开壁挂炉的进水阀，让壁挂炉内部的水箱充满水。
4. 打开壁挂炉的电源开关，此时壁挂炉的显示屏应该亮起。
5. 调节壁挂炉的温度，一般来说，壁挂炉的温度调节旋钮在控
制面板上，您可以根据需要将温度调节到合适的位置。
6. 打开壁挂炉的燃气阀门，然后按下点火按钮，等待片刻，壁
挂炉应该会自动点火。
7. 等待壁挂炉自动点火完成，确认壁挂炉的工作状态正常后，
您可以调节壁挂炉的风速和火力大小，以适应室内的温度需求。
8. 当您不需要使用壁挂炉时，首先将壁挂炉的温度调节到最低，然后关闭燃气阀门，再关闭电源开关，最后关闭进水阀。
9. 定期清洁壁挂炉的滤网和换热器，以确保壁挂炉的正常使用。
通过以上操作使用方法，相信您已经了解了如何正确地操作和
使用壁挂炉。
希望您能够按照以上步骤进行操作，以确保壁挂炉的
安全、高效运行。
祝您生活愉快！。
博世壁挂炉使用方法
博世壁挂炉使用方法博世壁挂炉是一款先进的供暖设备，能够为用户提供舒适的暖气和热水。
为了让您更好地使用博世壁挂炉，以下是一些使用方法和注意事项。
1. 安装。
在开始使用博世壁挂炉之前，首先需要确保它已经正确安装。
安装过程需要由专业的技术人员进行，他们会根据您的家庭供暖需求和安装环境来进行安装。
安装完成后，务必进行系统检查，确保所有管道和连接都牢固可靠。
2. 启动。
在安装完成后，您可以开始启动博世壁挂炉。
首先，确保燃气阀门已经打开，然后按下启动按钮。
在启动过程中，您需要耐心等待几分钟，直到博世壁挂炉完全启动并达到稳定状态。
3. 温度调节。
博世壁挂炉配备了温度调节功能，您可以根据自己的需求来调节室内温度。
通常情况下，您可以通过控制面板上的按钮或遥控器来进行温度调节。
调节时需要注意，不要将温度调得过高或过低，以免浪费能源或影响舒适度。
4. 维护保养。
为了确保博世壁挂炉的正常运行，定期的维护保养是必不可少的。
您可以定期清洁博世壁挂炉的滤网和换热器，确保其通畅和清洁。
此外，定期检查燃气管道和阀门的连接情况，确保没有泄漏。
5. 安全注意事项。
在使用博世壁挂炉时，您需要时刻注意安全。
首先，确保室内通风良好，避免燃气泄漏。
其次，不要在博世壁挂炉周围堆放易燃物品，以免发生意外。
最后，如果发现博世壁挂炉出现异常情况，如漏水、异响等，应立即停止使用并联系专业技术人员进行检修。
总之，博世壁挂炉是一款高效、便捷的供暖设备，正确的使用方法和注意事项能够帮助您更好地享受其带来的舒适和便利。
希望以上内容能够帮助您更好地使用和维护博世壁挂炉。
博世欧洲精英使用手册
博世欧洲精英使用手册一、设备打开1．按下锅炉控制面板左上角的电源开关，运行设备；2．控制面板下方的运行指示灯亮，温度指示灯显示采暖或生活热水温度。
燃烧过程中，燃烧器指示灯亮。
二、打开集中供热功能1．旋转采暖温度控制按钮（控制面板左边一个按钮），调节采暖温度：——地板采暖：位置2（约50℃）。
注：初次使用温度不宜调的太高，一般在20至30℃即可。
最高温度不得超过60℃。
——散热片系统：位置5（约73℃）,不得高于80℃.利用热水温度调节按钮，，调节生活热水温度。
温度指示不显示热水温度，加热过程中，温度显示灭，当燃烧器点燃后，燃烧器指示灯亮起。
热水温度可设置在40℃-60℃之间，单实际温度取决于热水量，热水量越大，温度越低。
四、夏季模式（集中供热关闭，仅热水打开）1．保持设备打开状态。
2．逆时针旋转采暖温度控制按钮，至最左端。
采暖泵关闭。
3．夏季模式下，温度指示关闭。
注：当压力表水压低于正常水压时，应打开补水阀补水，直到水压压力处于正常范围内。
然后一定要关闭补水阀，否则会造成锅炉泄水。
五、故障代码博世欧洲之星操作手册一、设备打开1．首先确认燃气阀门已经打开，锅炉电源插头已插上；2．按下锅炉控制面板左上角的电源开关，运行设备；3．显示屏上显示采暖的出水温度二、试运行：1．打开系统散热片的所有阀门；2．打开补水阀，生活冷水阀，注水至1到2巴的压力，然后关闭冷水阀3．散热片排气；4．打开冷水阀，将系统压力重新充注到1-2巴5．打开燃气阀三、打开集中供热功能1．热水温度可设置在45℃至82℃之间；2．若为地板采暖系统，采暖温度不得高于60℃；3．旋转控制面板左下角的采暖控制旋钮，调节采暖温度；（初次使用时不宜调太高）4．采暖类型不同，最大采暖出水温度设置不同：——地板采暖系统：2档（约50℃）四、生活热水温度设置1．调节锅炉控制面板右下角的生活热水温度调节旋钮来设置生活热水温度；2．显示屏上显示的仍是采暖出水温度3．生活热水温度可在40℃和60℃之间设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华博士壁挂炉
A/C/E/F/L款控制程序
操作说明
一．按键操作
“开关”键——开启或关闭系统，图标为“”
“上调和下调”键——洗浴、供暖的出水温度设置和进系统参数功能设置.图标
为“”或“”
“暖/浴”键——洗浴、供暖模式转换，图标为“”
“功能”——分段供暖（定时供暖）开关，图标为“M ”
“定时”——进入分段供暖设置，图标为“”
二．分段（定时）供暖设置和参数设置
1.北京时间设置：先按“开关”键，转换到“OF”关机状态下—→接着按“定时”键两
下，“88︰”闪烁表示小时设定,按“上调/下调”键修正当前小时时间—→再按一次
“定时”键,“︰88”表示分钟设定, 按“上调/下调”键修正当前分钟时间—→松手5秒后，自动保存。
2.分段供暖设置：在“供暖模式下”，按“定时”键一下,屏右显示0点和屏左显示OF、WEEK一—→此时按“功能”键，屏右显示on,屏右0点闪烁—→按“定时”键一下，再按“功能”键调至OF（表示0点这个时间无须供暖，进行关机操作，系统自动启动防冻功能）
2.1如果用户早上6：00起床，8：00出门按“上调”键一下，屏右1：00点闪烁—→
按“功能”键调至OF—→如此顺序把0：00～4：00点全调OF，5：00～7：00点调on 2.2到了中午用户回家时间为12：00点，14：00时再次出门：就按上调键至8：00～10：
00，全调OF，11：00～13：00点调on
2.3到了下午用户回家时间为18：00点，并且晚上不在出门：就按上调键至14：00～
17：00点，全调OF，18：00～23：00点调on
3.按“开关”键退出，此为星期一设置，按“定时”键一下，再按“上调/下调”键至
星期二—→再按“定时”键一下，进入星期二分段供暖设置，方法同上—→后面星期三
至星期日设置方法同上
4.全部设置完，按“开关”键保存，屏左显示温度，再按“开关”键，屏左显示OF，再按定时键，接着按“上调/下调”键至当天星期几，最后按“开关”键保存。
三．分段（定时）供暖使用和取消
1.供暖模式下，按“定时”键—→屏左下星期一闪烁，再按“功能”键—→屏左调至on，再按升温键，屏左下星期二闪烁，再按“功能”键—→屏左调至on，星期一至星
期日根据实际情况调节OF或on—→屏右24小时黄色时间图标显示，表示已进入分段供暖模式
2.在分段供暖状态下，按“定时”键—→再按“功能”键调到OF（星期一至星期日全调OF）—→最后按“开关”键退出—→屏右24小时黄色时间图标消失，表示已取消分段供暖模式，进入手动供暖模式。
四．系统参数设置与出厂数据
1.A/E/F/H款参数设置与出厂数据
A/C/E/F款在洗浴模式下，同时按升/降温键7秒进入（L款常按功能键7秒进入），屏显“Lo 10”(如果“Lo 10”发生变化，请调回此参数) —→按“功能M”键一下—→显示“FA”（比例阀电流）—→按升/降温键调“00或01”—→按“功能M”键一下—→显示“CS”—→按升/降温键调“60或80”—→后面如此操作，设置完后，按升温键调到“QU”，再按“开关”键退出.
2.参数代码：
五．洗浴/供暖日常使用步骤
1.洗浴操作步骤一：通电，屏显OF—→按“开关”键开机，再按“转换”键调到夏季模式—→按“升/降温”键，设定洗浴出水温度40～42℃（第一次设置过后，后面无须再设置）—→打开热水阀，屏显花洒图标—→5秒钟后开始出热水
2.洗浴操作步骤二：供暖状态下，打开热水阀—→屏显花洒图标—→按“升/降温”键，设定洗浴出水温度40～42℃（第一次设置过后，后面无须再设置）—→5秒钟后开始出热水
3.供暖操作步骤（手动供暖）：通电，屏显OF—→按“开关”键，再按“转换”键调到冬季模式—→按“升/降温”键，设定供暖出水温度（根据房间温度，时实调节水温）—→炉子工作，达到设定温度，自动停机—→3分钟后，出水温度低于设定温度的回差条件，炉子再次启动—→如此循环。
4.供暖操作步骤（分段供暖）：按第三条分段（定时）供暖使用和取消操作
中山市正森电器有限公司
售后服务部
2013-11-24。
