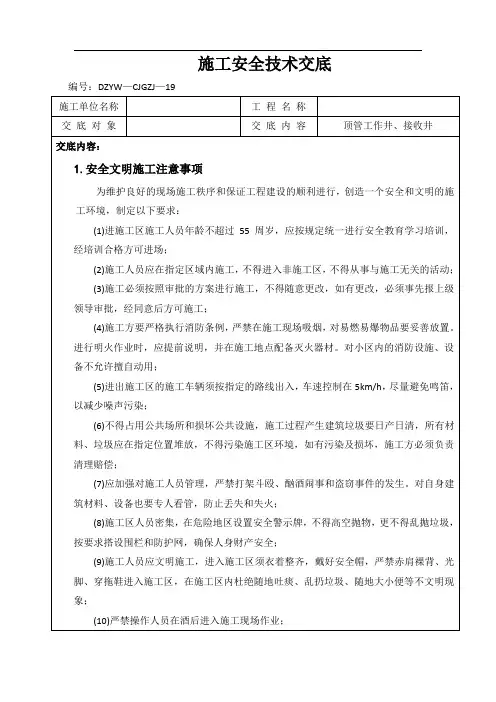

雨污水管道顶管施工技术交底

5）闭水试验过程中，由监理工程师等相关单位人员现场监察，并在时样结束后签字认可。
本表由施工单位填写，交底单位与接受交底单位各保存一份。
技 术 交 底 记 录
编号：
工程名称
交底时间
年 月 日
交底名称
雨污水管道
七、沟槽回填
回填应遵循以下规定：
a.雨污水管底基础至管顶以上0.5m范围内采用人工级配砂砾石回填（HDPE管周围采用中粗砂回填），管顶0.50m以上按照路基填筑要求进行填筑，填筑材料如下：
4）按表格记录好数据，按上述公式计算，当d400时q小于1.84m3/24h·km，当d600时q小于30.6m3/24h·km，当d800时q小于35.35m3/24h·km，当d1000时q小于43.3m3/24h·km，当d1100时q小于41.45m3/24h·km，当d1200时q小于39.52m3/24h·km，当d1500时q小于48.40m3/24h·km，当d1800时q小于53.00m3/24h·km，当d2000时q小于55.90m3/24h·km试验合格，否则需返工，直至达到标准为止。
4）管道在进行橡胶圈连接时，要先安装橡胶圈，橡胶圈的安装必须要正确，确保垫圈与管道的接口保持紧密结合；在管道拼接时，通过吊车进行配合，切勿通过人工的搬运而出现损坏管口的现象。
5）管道的安装过程中，应要求水准仪和经纬仪配合，以确保管道的轴线位置及高程符合设计要求。
6）管道在进行安装之前，要先进行测量放线，以防止安装时出现管道偏离的现象；同时管道施工采用从一端到另一端的方式进行施工。
2、道路右侧雨水管管道开挖
参照左侧
管道沟槽底部的开挖宽度，按下式计算：
式中 B—管道沟槽底部的开挖宽度（mm）；
D0—管道结构的外缘宽度（mm）；
b1—管道一侧的工作面宽度（mm），可按下表采用；
b2—管道一侧的支撑厚度，可取150～200mm；
b3—现场浇筑混凝土一侧模板的厚度（mm）；
b4—沟槽底部一侧排水沟的宽度（mm）。
柔性管道沟槽回填土压实度要求
槽内部分
压实度(%)
回填材料
检查数量
检查方法
范围
点数
管道基础
管底基础
≥90
中、粗砂
－
－
用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T 50123中其他方法
当管道覆土厚度小于3.5m时，管顶0.5m以上至路基顶面采用山砾石回填；当覆土厚度大于等于3.5m，路基顶面下1.5m范围内采用山砾石回填，其下至管顶0.5m以上部分采用黄土回填。
部分路段回填土含水率较高，为保证回填要求采用呛灰处理。具体事宜详见《给排水管道工程施工及验收规范》（GB50268-2008）及《地埋塑料排水管道工程技术规程》（CJJ143-2010)
四、检查井施工
1）接户支管及检查井
接户支管管径除注明外，雨水为d600mm，污水为d400mm；哦爱谁接户支管的坡度均为0.3%，与下游管道成》90º夹角接入。接户检查井均采用沉泥井。
本表由施工单位填写，交底单位与接受交底单位各保存一份。
编号：
工程名称
交底时间
年 月 日
交底名称
雨污水管道
2）除特殊段落外，雨、污排水井均采用砖砌结构，其中管径d500mm采用φ1000圆形砖砌盖板式检查井，管径d600mm-d800mm采用φ1250圆形砖砌盖板式检查井，管径d1000mm采用 φ1500圆形砖砌盖板式检查井，管径大于d1000mm采用矩形砖砌盖板式检查井（具体请参照06MS201国标检查井）。
3）本设计图纸选用06MS201国标检查井，并作出如下修改：井墙材料改用M10水泥砂浆砌MU10页岩砖；井基砼为C25；井基下加铺10cm厚碎石垫层。盖板砼材料为C25。砌筑检查井时必须砂浆饱满，砌体内外壁均用1：2防水砂浆抹面至顶。
4）除注明外，雨水口连接管管径均为d300mm，采用承插式钢筋砼管（Ⅱ级），橡胶圈接口，150º砂石基础，管道基础及接口形式参见国标06MS201-1-10、23，连接管覆土厚度如小于70cm则采用C20砼满包处理。
闭水试验前封堵全部预留孔洞不得漏水。无压管道闭水试验时应满足如下要求：管道及检查井外观质量已验收合格;管道未回填土且沟槽内无积水.
本表由施工单位填写，交底单位与接受交底单位各保存一份。
技 术 交 底 记 录
编号：
工程名称
交底时间
年 月 日
交底名称
雨污水管道
1）闭水试验程序
做好闭水试验方案→闭水试验准备→封堵管道→灌水浸管→观测渗水量→记录→确认合格→结束
刚性接口
600
500
柔性接口
500
1500＜D。≤3000
刚性接口
800～1000
700
柔性接口
600
本表由施工单位填写，交底单位与接受交底单位各保存一份。
技 术 交 底 记 录
编号：
工程名称
交底时间
年 月 日
交底名称
雨污水管道
反铲挖掘机进行土方开挖后，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、大石块等要及时清除，并保持沟槽干燥，如有必要两侧进行边坡支护，修整好底面，立即进行基础施工。
2）试验管段宜从上游向下游进行分段进行，试验端口应用砖墙封闭，封闭应严密，灌满水后浸管时间大于24小时。
3）允许渗水量计算公式
钢筋水泥管道渗水量按如下公式计算：
q=1.25D1/2，其中q为允许渗水量（m3/24h·km)，D为管道直径。
HDPE重力管道渗水量按如下公式计算：
q≤0.0046Di
式中： q为允许渗水量 Di——管道内径（m m）
项目
最低压实度(%)
检查数量
检查方法
重型击实标准
轻型击实标准
范围
点数
沟槽在路基范围内
胸腔部分
管侧
87
90
两井之间或1000m2
每层每侧一组(每组3点)
用环刀法检查或采用现行国家标准《土工试验方法标准》GB/T 50123中其他方法
管顶以上250mm
87±2(轻型)
由路槽底算起的深度范围(mm)
≤800
检查方法
范围
点数
1
平面轴线位置 （轴向ห้องสมุดไป่ตู้垂直轴向）
15
每座
2
用钢尺量测、经纬仪测量
2
结构断面尺寸
+10,0
2
用钢尺量测
3
井室尺寸
长、宽
±20
2
用钢尺量测
直径
4
井口高程
农田或绿地
+20
1
用水准仪测量
路面
与道路规定一致
5
井底高程
开槽法管道 铺设
Di≤1000
±10
2
Di＞1000
±15
不开槽法管 道铺设
技 术 交 底 记 录
编号：
工程名称
交底时间
年 月 日
交底名称
雨污水管道
管道一侧的工作面宽度
管道的外径D。（mm）
管道一侧的工作面宽度b1(mm)
混凝土类管道
金属类管道、化学类建材管道
D。≤500
刚性接口
400
300
柔性接口
300
500＜D。≤1000
刚性接口
500
400
柔性接口
400
1000＜D。≤1500
注：基槽开挖时，应注意施工区域内的已埋地下管道，仔细核查相关资料并进行细致的现场确认，对现场与图纸资料有差别的如光缆、电缆等有重要影响的地下管道更应慎重对待，相关路段应进行探沟，以人工开挖为主，避免对已埋管道的破坏。人工开挖探沟的间隔及沟深等根据现场情况确定。
三、管基基础处理：
当管基位于②-1和②-3粉质粘土层时，该土层满足管基要求，可不作处理，直接作为管基持力层。
5）雨水井口采用砖砌偏沟式雨水口，雨水口高程应比路面低1—2cm，以利收水；雨水口底高程比所连接雨水管内底低20cm，以利沉泥。（具体做法详见国标06MS201-8-10、11）
五、管道安装
本工程采用的是钢筋混凝土管和中空壁高密度聚乙烯（HDPE）管，具体的施工安装如下：
1）对进入施工现场的管道进行检查，特别是管道的接口部位，确保接口部位的完好无损。
2）在HDPE管管道被吊装到位之前，先铺黄砂，并确保管底的黄砂平整，且标高符合设计要求。
3）雨污水管道安装采用起重机下管，起重机下管时，应用非金属绳索扣系住，严禁穿心吊装。
本表由施工单位填写，交底单位与接受交底单位各保存一份。
技 术 交 底 记 录
编号：
工程名称
交底时间
年 月 日
交底名称
雨污水管道
混合开槽或支撑开槽，因支撑影响宜从槽的一端集中下管，在槽底将管材运至安装位置进行安装作业。
d.在阴雨天气回填时，回填土要从两积水坑中间向积水坑分层回填，保证下班前中间高于积水坑，有利于雨水排除，下班前必须将当天的虚土压实，分段回填，防止漂管。
f.新建管道与其他管道交叉部位的回填应符合密实度要求,并应使回填材料与被支撑管道紧贴,或按有关规定进行加固处理。如现场情况发生变化时，再确定具体的措施经过监理业主确认后实施。
快速路及主干路
95
98
次干路
93
95
支路
90
92
＞800－1500
快速路及主干路
93
95
次干路
90
92
支路
87
90
＞1500
快速路及主干路
87
90
次干路
87
90
支路
87
90
本表由施工单位填写，交底单位与接受交底单位各保存一份。
