雨污水管道施工技术交底
(修订版)城市雨水和污水管道施工技术交底
(修订版)城市雨水和污水管道施工技术交底1. 目的和范围本文档旨在详细阐述城市雨水和污水管道施工的技术要求和操作程序，确保施工过程符合国家标准和行业规定，提高工程质量，保障城市排水系统的稳定运行。
2. 施工准备2.1 设计文件和规范在施工前，必须仔细研究设计图纸、施工方案以及相关规范，包括《城市排水工程设计规范》(GB -2017)、《给水排水管道工程施工及验收规范》(GB -2008)等。
2.2 施工材料所有用于雨水和污水管道的材料必须符合国家或行业标准，如《埋地聚乙烯排水管材》(GB/T 5836.1-2006)等，并且需要有相应的质量合格证明文件。
2.3 施工设备和工具确保施工设备和工具满足工程需求，包括挖掘机、推土机、混凝土泵、搅拌机、测量仪器等，并且所有设备在施工前应进行全面的检查和维护。
3. 施工工艺3.1 管道铺设- 管道的铺设应遵循设计图纸和施工规范，确保管道的走向、埋深和管节之间的连接符合要求。
- 管道的铺设应避免与地下已有管线发生冲突。
- 采用承插式或法兰连接时，应保证连接的密封性。
3.2 检查井施工- 检查井的位置、数量和尺寸应符合设计要求。
- 检查井的施工应在管道铺设完成后进行。
- 检查井的内部结构应平整，井壁应光滑，以便于清理和维护。
3.3 排水坡度- 管道的坡度应根据设计要求进行施工，确保排水畅通。
- 在施工过程中，应定期进行坡度检测，保证坡度符合设计要求。
3.4 施工缝处理- 管道施工缝应严格按照规范进行处理，确保缝合部位的强度和密封性。
- 施工缝的处理应采用专业的方法和材料，如焊接、粘接等。
4. 质量控制- 施工过程中的每一个环节都应严格按照国家标准和设计要求进行。
- 施工单位应定期对施工质量进行检查，确保工程质量符合要求。
- 施工完成后，应进行全面的质量验收，包括管道压力试验、泄漏试验等。
5. 安全与环保- 施工过程中应严格遵守国家安全生产法规，确保施工现场的安全。

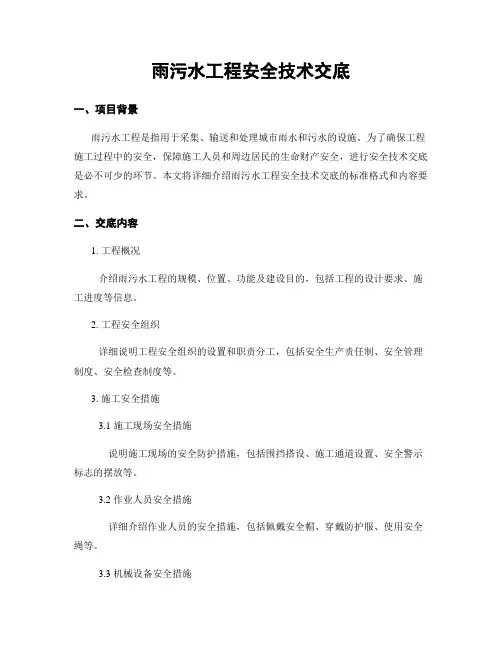

雨污水工程安全技术交底
雨污水工程安全技术交底一、项目背景雨污水工程是指用于采集、输送和处理城市雨水和污水的设施。
为了确保工程施工过程中的安全，保障施工人员和周边居民的生命财产安全，进行安全技术交底是必不可少的环节。
本文将详细介绍雨污水工程安全技术交底的标准格式和内容要求。
二、交底内容1. 工程概况介绍雨污水工程的规模、位置、功能及建设目的，包括工程的设计要求、施工进度等信息。
2. 工程安全组织详细说明工程安全组织的设置和职责分工，包括安全生产责任制、安全管理制度、安全检查制度等。
3. 施工安全措施3.1 施工现场安全措施说明施工现场的安全防护措施，包括围挡搭设、施工通道设置、安全警示标志的摆放等。
3.2 作业人员安全措施详细介绍作业人员的安全措施，包括佩戴安全帽、穿戴防护服、使用安全绳等。
3.3 机械设备安全措施描述机械设备的安全使用规范，包括设备的检查维护、操作规程、防护装置的使用等。
3.4 施工材料安全措施说明施工材料的安全使用要求，包括储存、搬运、使用过程中的注意事项等。
3.5 施工环境安全措施介绍施工环境的安全措施，包括对周边居民的影响评估、施工噪音、粉尘、振动等的控制措施。
4. 风险预防与应急措施4.1 风险评估对施工过程中可能浮现的风险进行评估，包括地质灾害、施工事故等。
4.2 风险防控措施根据风险评估结果，提出相应的防控措施，包括工程结构设计、施工工艺、应急预案等。
4.3 应急预案制定详细的应急预案，包括事故报警、人员疏散、紧急救援等内容，确保在发生意外情况时能够迅速有效地应对。
5. 安全教育培训说明对施工人员进行安全教育培训的措施和要求，包括安全操作规程、事故案例分析、应急演练等。
6. 安全检查与监督6.1 施工现场安全检查说明对施工现场进行安全检查的方法和频率，以及检查结果的处理措施。
6.2 安全监督介绍安全监督的机构和职责，包括监督人员的资质要求、监督频率等。
三、总结雨污水工程安全技术交底是确保工程施工过程中安全的重要环节。
雨污水工程安全技术交底
雨污水工程安全技术交底一、背景介绍雨污水工程是指城市排水系统中的雨水和污水的采集、输送和处理工程。
为了确保雨污水工程的安全运行和施工过程中的安全，进行安全技术交底是非常必要的。
本文将详细介绍雨污水工程安全技术交底的内容和要求。
二、安全技术交底的目的1. 提高工作人员的安全意识：通过交底，使施工人员充分了解雨污水工程的安全风险和防范措施，增强他们的安全意识，减少事故发生的可能性。
2. 保障工程施工的安全性：交底内容涵盖了施工过程中的各个环节，包括材料选择、设备使用、工作流程等，确保施工过程中的安全和质量。
3. 提高项目管理的效率：通过安全技术交底，项目管理人员可以及时了解工作人员的安全培训情况和掌握施工现场的安全状况，及时采取措施解决问题，提高项目管理的效率。
三、安全技术交底的内容1. 雨污水工程的基本情况：包括工程的位置、规模、设计要求等基本信息，以及施工过程中可能遇到的安全风险和应对措施。
2. 施工人员的安全培训：包括施工人员的资质要求、安全操作规程、应急救援措施等。
确保施工人员具备相关安全知识和技能。
3. 工程材料的安全使用：介绍雨污水工程中常用的材料，如管道、阀门、泵等，以及材料的选择、存放和使用要求，保证施工过程中的材料安全。
4. 设备的安全操作：详细介绍雨污水工程中使用的各类设备的操作规程、安全注意事项和维护保养要求，确保设备的安全运行。
5. 施工现场的安全管理：包括现场的安全防护措施、消防设施的设置、危（wei）险源的识别和管理等，保障施工现场的安全。
6. 环境保护要求：介绍雨污水工程对环境的影响和保护要求，包括噪音、污染物排放等方面的控制措施，确保施工过程对环境的影响最小化。
四、安全技术交底的要求1. 交底的方式：可以通过会议、培训、讲座等形式进行，确保施工人员充分了解交底内容。
2. 交底的频率：在施工前、施工中和施工结束后都需要进行安全技术交底，以确保施工过程中的安全。
3. 交底的记录：交底过程中应有详细的记录，包括参预人员名单、交底内容、交底时间等，以备查证和后续管理使用。
雨污水施工技术交底
雨污水施工技术交底在城市建设和发展过程中，雨水和污水的处理和管道建设是至关重要的。
而施工技术交底则是其中不可或缺的环节。
本文将从施工前的准备工作开始，逐步介绍雨污水施工的主要技术内容和注意事项。
一、施工前准备工作1.1 设计方案分析在施工前，施工方应认真分析设计方案，明确管道的敷设位置、长度、深度和坡度等主要技术参数，以及管道所用材料、管道弯头数量和位置、阀门等的配置。
同时，要与设计单位和监理单位沟通协调，确保施工方案的可行性和合理性。
1.2 安全措施在施工前，必须制定详细的安全措施，确保施工过程中的人员和设备安全。
施工现场应安装合格的安全警示标志，严格执行安全操作规程，确保人员戴好安全帽、穿防护鞋、穿反光衣等安全用品。
1.3 动员施工人员在正式开工前，施工方要对施工人员进行动员，告知施工须知和注意事项，确保施工人员熟悉施工方案和相关技术要求，提高工作效率和施工质量。
二、主要施工技术2.1 管道敷设管道敷设是雨污水管道施工的重要环节。
首先，要在地面上按照设计方案用白粉线框出管道的敷设位置和轮廓。
在敷设管道时，要注意管道连接处是否平直，是否与地面保持水平，还要注意避免管道在敷设过程中发生位移等问题。
同时，还需要在管道的连接点和高程变化处等设置弯头，确保管道畅通无阻。
2.2 管道焊接在雨污水管道的焊接过程中，一定要按照技术规范和焊接工艺要求，在保证焊缝质量的前提下，避免出现氧化、烧焊等不良情况。
在焊接中，焊接工人还应遵守安全操作规程，加强通风和防火工作。
2.3 管道阀门安装雨污水管道中的阀门主要用于排放管道内积水和维护管道设备。
在阀门安装过程中，要确保阀门开启和关闭灵活，不泄漏，并合理设置管道的支撑和吊扣，避免管道振动和移动。
2.4 管道压力测试在管道施工过程中，要进行管道压力测试，以确保管道内部不会漏水、渗水等问题。
管道压力测试通常分为气密性测试和水密性测试两种方式。
在测试过程中，要使用专业的压力计和漏报仪进行监测，确保测试数据准确。
雨污水管道施工技术交底 (模板)
3、检查井周围回填：
检查井周围80cm范围内采用砂砾石回填，从井底至顶。回填时分层对称回填、夯实，满足压实度要求。道路范围内检查井井盖面与设计路面平，位于绿化带内的检查井井盖面高出地面150cm。
沟槽回填严格执行《给水排水管道工程施工及验收规范》（GB50268-2008）规定，并满足设计要求。
3、管节及管件的规格、性能符合国家相关标准规定和设计、规范要求。管材内、外壁应光滑、平整、无气泡、无裂纹、无脱皮和严重的冷斑及明显的痕纹、凹陷，管节不得有异向弯曲，端口应平整。管材在沿线分别堆放，运管车辆将运到指定位置的每节管安放稳固。机械下管、稳管。安管时逐节测量高程和管道中心线，管内底高程允许偏差（±10mm）。
根据设计图纸要求，雨、污水管为II级钢筋混凝土承插口管，根据管道埋设深度，分别采用90°～180°砂石基础。
施工工艺：铺设前将基底表面浮土、淤泥、杂物清除干净，原有地基进行平整夯实，砂石基础分层铺设，接头处设台阶形搭接，每层错开0.5-1m，分层压实，振夯压要作到交叉重叠1/3，防止漏振、漏压。
砂石基础：按管道的结构尺寸，测量放样出基础面宽度和标高，按基础面标高挂线，分层回填、分层找平，用打夯机分层夯击密实，做好基础验收记录。
沟槽回填土质、密实度要求
槽内部位
密实度（%）
回填土质
管道两侧
93
中砂、粗砂、碎石屑或最大粒径小于40mm级配碎石
管顶以上0.5m范围
管道两侧
90
管顶上部
87
管顶0.5m以上
与道路密实度要求一致
原土
1、填土前检验土料含水量是否在控制范围内。当含水量过大采取翻松、晾干，风干掺入干土等措施，防止出现橡皮土，如土料过干，则预先洒水润湿。
雨污水工程安全技术交底
雨污水工程安全技术交底引言概述：雨污水工程是城市排水系统中的重要组成部分，其安全性关系到城市环境和居民生活质量。
为了确保雨污水工程的安全运行，需要进行技术交底，明确相关安全措施和操作规程。
本文将从五个方面详细阐述雨污水工程安全技术交底的内容。
一、施工前的安全交底1.1 施工区域的安全标识：在施工区域周边设置明显的安全标识，包括施工区域划定、危险区域标识等，提醒施工人员和周围群众注意安全。
1.2 施工人员的安全培训：对参与雨污水工程施工的人员进行必要的安全培训，包括施工现场安全规定、应急处理措施等，确保他们具备安全意识和应对突发情况的能力。
1.3 施工设备的安全检查：在施工前对使用的设备进行全面的安全检查，确保设备正常运行并具备安全保障措施，如安全防护装置、紧急停机装置等。
二、施工中的安全交底2.1 施工现场的安全管理：建立施工现场安全管理制度，明确责任分工和安全管理流程，确保施工过程中的安全。
2.2 施工过程中的防护措施：根据实际情况采取相应的防护措施，如设立安全警示标志、设置安全防护网等，保障施工人员的人身安全。
2.3 施工设备的安全操作：对施工设备进行安全操作培训，确保施工人员熟悉设备的使用方法和安全操作规程，避免操作不当导致事故发生。
三、施工后的安全交底3.1 施工质量的安全验收：对施工完成的雨污水工程进行安全验收，确保工程质量符合相关标准和规范，避免工程隐患。
3.2 工程设施的安全维护：建立工程设施的定期检查和维护制度，及时发现和处理设施的安全隐患，保障设施的正常运行和使用安全。
3.3 安全交底的记录和归档：对安全交底的内容进行记录和归档，作为后续管理和维护的参考，便于追溯和查阅。
四、应急处理措施的交底4.1 突发事件的预案：制定针对雨污水工程施工可能发生的突发事件的应急预案，明确责任人和应急处理流程，确保能够及时有效地应对突发情况。
4.2 应急设备的配备：根据应急预案的要求，配备必要的应急设备，如应急照明设备、紧急通信设备等，以应对可能发生的紧急情况。
雨污水管道施工技术交底
雨污水管道施工技术交底尊敬的工程团队：为了确保雨污水管道施工的顺利进行，我将在本次技术交底中给大家介绍施工前的准备工作、施工材料的选择以及施工过程中的注意事项和质量控制措施。
一、施工前的准备工作1.调查勘察：施工前需进行详细的现场调查勘察工作，包括地质条件、地下管线情况以及建筑物的位置，以便确定施工方案和避免事故发生。
2.施工图纸：根据勘察结果，制定详细的施工图纸，明确管道的走向、坡度和连接方式等，确保施工的准确性和安全性。
3.人员培训：组织施工人员进行安全培训和技术交底，使他们熟悉施工流程和操作规程，提高工作效率和质量。
二、施工材料的选择1.管道材料：根据设计要求和环境条件，选择合适的管材，如PVC 管、铸铁管或玻璃钢管等。
要求管材质量合格，防止漏水和污水泄露。
2.连接材料：选择合适的连接材料，如橡胶密封圈、胶粘剂等。
要求连接牢固，无渗漏现象。
3.辅助材料：如防护材料、垫片、螺栓等，确保施工过程中的安全和质量。
三、施工过程中的注意事项1.开挖：根据施工图纸要求，对于土方开挖要求的地区，需按照设计要求进行准确的开挖，确保管道的埋深和坡度等。
2.底基处理：在开挖好的沟槽内，进行适当的底基处理，如填海沙、压实等，保证管道的稳定性和安全性。
3.管道铺设：根据施工图纸，将管道放置在沟槽内，并注意管道的接口处理和对位要求，确保管道的紧密连接和密封性。
4.支管连接：根据设计要求，进行支管与主管的连接，注意连接处的防渗漏措施，确保交接处的质量和安全。
5.回填与压实：管道铺设完成后，进行适当的回填和压实工作，防止管道变形、移位或破损。
四、质量控制措施1.施工过程中，严格按照设计要求和规范操作，杜绝违章施工行为，并及时进行现场质量检查，确保施工质量。
2.对于不符合质量要求的施工工程，必须及时进行整改和纠正，并记录相关情况，形成完整的施工记录。
3.施工结束后，进行终验和验收，确保工程质量符合规范要求，并办理相关手续和文件。
(完整版)城市雨水污水管道工程安装施工技术交底
(完整版)城市雨水污水管道工程安装施工
技术交底
城市雨水污水管道工程安装施工技术交底(完整版)
1. 施工前准备工作
* 安全措施的落实：施工现场围挡搭建，设置保安员，建立施
工档案，开展安全教育等。
* 施工材料和设备配备：检查工程材料质量符合工程质量要求，设备齐全并经过检验。
2. 埋设预处理设备
* 埋底深度和基础处理：把管道埋设在规定深度内，并采取间
隔固定方式埋置管道，同时进行基础处理，确保管道基础坚固牢固。
* 预制构件的安装：进行预制构件的清理，满足质量验收，并
进行安装。
实施防腐蚀措施，并保护好预制构件的表面。
3. 管道铺设
* 管道铺设方法：按照设计图纸和要求来进行铺设。
* 铺设前准备：填平道路地面并架设铺设模板，在设备操作人员的指引下往模板铺设管道。
* 管道连接：清理管道接口，涂刷防腐漆，使用专用工具将管道连接紧密。
4. 管道安装质量控制
* 管道开挖深度的测量：严格按照建筑设计图进行精确测量，掌握好管道的深度和高度等数据。
* 管道斜率的控制：施工现场进行管道斜率的量测，协调土方工程的施工进度与管道铺设；保证施工质量符合工程设计和规范的要求。
5. 施工后的防腐处理
* 涂层防腐蚀：保证管道的表面光滑整洁，涂刷涂层防腐蚀。
* 做好封堵工作：各个施工部位的封堵必须到位，确保施工现场环境整洁。
* 安全检查：每工作日结束时，必须对管道安装现场进行一次安全检查，保证施工质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
项目允许偏差(mm)
井身尺寸长、宽±20 直径±20
井盖与路面高程差非路面20
路面 5
井底高程D＜1000 ±10 D＞1000 ±15
注：表中D为管内径(mm)
.雨水口砌筑
雨水口采用偏沟式单箅雨水口，连接管管径为d200mm环刚度SN8的HDPE双壁波纹管，依据设计图纸的尺寸及数量施工。
.检查井、井室及雨水口施工时的注意事项
⑴雨天禁止进行检查井施工。
砌筑完成的检查井为防止漂管，必要时可在井室底部预留进水孔，但还土前必须砌堵严实。
⑵冬期砌井应有复盖等防寒措施，并在两端管头加设风档。
⑶检查井、井室或雨水口的周围回填土前检查下列各项，并应符合要求：井壁的
勾缝抹面和防渗层符合质量要求；井盖的高程在±5mm以内；井壁同管道连接处严密不得漏水。
.管道的闭水试验
根据设计要求所有污水管道在回填前必须做管段闭水试验：
⑴管道做闭水试验前应检查管道及检查井外观质量是否合格，沟槽内有无积水，全部预留孔是否已经封闭，管道两端堵板的承载力是否经验算大于水压力的合力。
⑵闭水试验将分段进行，以两检查井间混凝土管道为一个试验对象，试验时将两端封闭，并在两端设置胶管，进水口处胶管为注水胶管，混凝土管另一端胶管为排气管。
⑶注水前应再次检查管道的外观质量、管口封堵情况，检查合格后方可注水。
⑷注水以排气管道出水且出水流量与注水口注水进量一致为止，注水结束后应测量两端胶管水位并做记录。
⑸闭水试验时间为12h，12h后重新测定两端胶管的水位值，看其差值是否满足设计要求。
.沟槽回填
⑴三角区、管腔区回填由人工采用砂卵石、砂石土分层夯填，分层厚度不大于20cm，密实度要达到95%；管顶区（管道顶以上50cm或不小于1/2管外径高度）采用砂性土人工分层夯填，密实度不得小于90%。
