浅析低硅冶炼
第19卷第3期 2009年3月 中国冶金China Metallurgy Vol.19,No.3March 2009浅析低硅冶炼周永平(安阳钢铁公司技术中心,河南安阳455004)摘 要:通过对硅在高炉内迁移行为的研究,分析了影响焦炭灰分中Si 以气态SiO 进入煤气的因素,以及影响低硅冶炼热力学和动力学等因素,分析了高炉实现低硅冶炼所要采取的措施。
关键词:高炉;低硅冶炼;SiO ;滴落带中图分类号:TF533 文献标识码:A 文章编号:100629356(2009)022*******Simple Analysis on Low 2Silicon H ot Metal ProductionZHOU Y ong 2ping(Technology Center of Anyang Iron and Steel Group Co.,Ltd.,Anyang 455004,Henan ,China )Abstract :Based on the study of silicon behavior during the iron 2making process in blast f urnace ,this paper put for 2ward the proposals on how to produce low 2silicon hot metal by analyzing the mechanism of silicon f rom coke ash into blast gas and other thermodynamics and kinetics factors which associated with low 2silicon hot metal production.K ey w ords :blast f urnace ;low 2silicon hot metal production ;silicon monoxide ;dropping zone作者简介:周永平(19752),男,硕士研究生; E 2m ail :2007108@ ; 修订日期:2008209216 近年来,随精料水平的提高,高炉大型化,设备先进化,操作水平提高,及先进工艺的采用如高顶压、高风温、大富氧和大喷煤等,中国炼铁事业取得显著的进步,低硅冶炼取得了很大的进步。
高炉冶炼低硅生铁,可达到高产、稳产、节焦、优质的目标,降低生产成本、取得良好的经济效益。
铁水含硅量的高低已成为人们评价高炉操作水平的一个重要指标,低硅冶炼是炼铁工作者追求的一个目标。
1 高炉内硅迁移的机理1.1 铁水中[Si]的来源高炉铁水硅的来源有两个:一个是焦炭灰分中的二氧化硅,一个是矿石脉石中的二氧化硅,随着高炉喷煤量的提高,煤粉灰分中的二氧化硅也是高炉铁水一个重要来源。
一般认为焦炭和煤粉灰分中的SiO 2呈自由状态存在,a SiO 2可取为1,而炉渣中a SiO 2在0105～0110,焦炭煤粉灰分中的a SiO 2为炉渣a SiO 2的10～20倍,并且灰分中SiO 2与C 有均匀而紧密的接触,易发生还原反应。
焦炭灰分中的SiO 2,优先熔融造渣,然后从液态气化气态为SiO ,由于焦炭灰分中SiO 2质量分数很高(45%～50%),a SiO 2亦很高,根据首钢试验证明此时a SiO 2可达0185,仍为一般高炉渣的815～10倍,可见焦炭煤粉灰分中的SiO 2几无论从什么状态下气化,a SiO 2都比普通高炉渣大得多,因此焦炭煤粉灰分中的SiO 2是气态SiO 的主要来源[1]。
根据风口取样分析,硅的还原在风口水平或渣层以上基本完成,这时铁中的硅已接近甚至超过终铁的[Si ]。
联系以上分析,可以得出硅还原的主要方式是通过SiO 气体还原。
即从风口水平上升的SiO 下降的铁滴相遇,被铁水中的[C ]还原,还原出的[Si ]很快溶于铁中。
112 高炉内硅的还原再氧化反应大量的实践和研究表明,硅在高炉内的行为以风口为界分为两个区域。
风口区还原区及以上区域,确切的说是在滴落带和部分回旋区,该区域内进行的是Si 场的还原反应,称为硅还原区。
风口燃烧区内的氧化区及以下区域,主要是铁滴穿过渣层及风口回旋区前端,进行的是硅的再氧化反应,称为硅氧化区。
11211 还原热力学动力学分析(1)还原热力学分析高炉中硅进入铁水的途径较为普遍的看法是根据日本学者槌谷等人对高炉解剖与大量的实验室研究得出的,高炉中硅的主要来源是焦炭灰分中的SiO 2,分两步进行还原,反应式如下:SiO 2(coke )+C =SiO g +CO (1)SiO (g )+[C]=[Si ]+CO(2)对于反应式(1):第3期周永平:浅析低硅冶炼△G1=16422414-8211533t在标准状态下,上述反应在1700℃左右才能开始进行,但在实际生产中大约在1500℃左右就能产生上述反应。
而在风口区域温度高达2000℃以上,这完全可以满足该反应的热力学条件。
但风口区域的燃烧带是由氧化区和还原区组成,气态SiO是在非氧化区内形成。
形成的气态SiO是一种气体氧化物,它随着煤气上升,在滴落带与不断下落而且已含有饱和碳的铁液相遇,产生了以下反应。
对于反应式(2)[2]:△G2=33950-30184t J/mol可知,在829℃,反应式(2)求出,ΔG2<0反应(2)就可以发生。
而高炉中从炉身上部开始往下的温度逐渐升高并大于该温度,说明反应(2)在高炉内在热力学上是很容易进行的。
随着铁滴的不断下降,铁水硅含量越来越高,以至在风口上方达到最高值。
(2)动力学分析在硅的还原分析中特别需要注意的限速环节: SiO的生成速度。
SiO的生成自由能随温度的变化规律很象CO,温度越高,生成自由能的负值越大,即温度越高,SiO越易生成,且SiO易被碳还原,在高炉条件下,还原率非常大。
因此温度对SiO的生成速度影响很大,低温不利于SiO的生成。
根据相关研究表明,高炉内硅的还原主要受到动力学上的限制。
主要受制于SiO气体的生成。
日本冶金工作者在SiO生成速度方面进行了大量工作,提出了SiO生成速度公式[3]:R SiO=k×A×a SiO式中 R SiO———SiO生成速度;k———反应速度常数;A———反应接触面积;a SiO———SiO的活度。
由公式可见,SiO的生成速度与温度、反应接触面积及SiO活度直接相关。
1.2.2 氧化区内硅的热力学及动力学分析(1)热力学分析当铁水穿过风口氧化区及炉缸渣层时,铁水中的[Si]发生再氧化反应,其反应式为:[Si]+O2=(SiO2)(3) [Si]+2(FeO)=(SiO2)+2Fe(4)[Si]+2(MnO)=(SiO2)+2Mn(5)风口区的自由氧具有非常强的氧化能力,一般通过该区域的物质均被氧化,硅在该区域发生反应式(3)所示的氧化反应。
国内外高炉解剖数据表明,在风口区铁水的硅含量开始急剧下降,也同样证明了这一点。
在铁水流经渣层时发生反应式(4)和(5)得反应。
对于式(4)有:△G4=-81500+28150t J/mol在高炉实际条件下,即使取t为1500℃,△G4 =-3096915J/mol,反应趋势很大。
从氧势图可以看出,由于FeO和MnO氧势位相近,因此在热力学上MnO与FeO具有相似的氧化作用。
炉缸炉渣对硅的氧化使生铁中硅含量进一步降低,达到了最终要求的硅含量,因而,炉渣起到脱硅的作用。
(2)动力学分析铁水中硅的再氧化主要发生在铁滴穿过渣层的过程中,这一过程对铁水最终含硅量有重要影响。
铁滴穿过渣层被氧化的硅量可用下式计算:Q Si=q Si×S×τ×100(6)式中 Q Si———铁滴穿过渣层时再氧化的硅量;q Si———硅由铁水向炉渣的迁移速度,它决定于铁水中硅的浓度和扩散条件;S———铁滴的比表面积,它与铁滴直径和铁水密度有关,在高炉冶炼条件下是一个少变因素;τ———铁滴在渣层内滞留时间,它与渣层厚度、炉渣粘度等因素有关。
从式(6)可知,渣铁良好的流动性,是有利于低硅冶炼;大且深的炉可以延长铁液穿过渣层的时间,增加渣铁相互接触的表面积,对于低硅冶炼是有利的。
2 高炉操作低硅冶炼的措施2.1 实现精料入炉精料操作包括:提高入炉品位,减少渣量,优化炉料结构,降低焦炭和煤粉灰分以及提高焦炭强度、入炉炉料粒度均匀等。
因为焦炭的反应指数与SiO2气化为SiO的反应的平衡常数呈正相关[4],所以焦炭的反应指数越大,在高炉风口高温区产生的SiO就越多。
因而采用反应性指数小的焦炭会有利低硅冶炼。
减小焦炭反应指数的措施主要是利用焦炭的钝化技术来处理。
宝钢的研究也表明,反应性低的焦炭,其灰分中SiO2开始和C激烈反应的温度比反应性高的焦炭高。
冶炼硅质量分数为0130%铁水的宝钢3号高炉使用焦炭的反应性指数为25%左右,反应后强度在61%左右。
212 合理的炉缸热制度,控制风口前理论燃烧温度92中国冶金第19卷硅在高炉内的热力学和动力学行为分析可知,温度影响硅在高炉内迁移的全部过程。
提高温度既加快SiO2还原气化生成SiO速度,又促进SiO还原为[Si],减少生铁中硅的再氧化;东北大学进行的试验结果表明[5],当炉缸温度由1480℃提高至1580℃时,生铁含硅量增加13.3%。
和歌山实验表明,风口前燃烧焦点的温度不超过2000℃,水岛厂由2260℃降到2200℃,福山厂由2270℃降到2070℃铁水含[Si]均有不同程度下降,这和理论分析的结果一致,风口前燃烧焦点的温度应适当控制,否则会导致SiO的大量挥发,对硅的控制和高炉操作不利[6]。
2.3 提高风温、富氧鼓风以及喷吹燃料相配合提高风温虽然具有促使炉缸温度升高、促进硅还原和生铁含硅升高的作用,但同时可以焦比降低,达到降低硅源的作用。
此外,高风温使高温区下移,利于软熔带下降,进一步控制了硅的还原。
富氧鼓风也有促使炉缸温度升高的作用,但又具有增加了风口的氧化能力,加快了对[Si]的氧化;提高煤气中CO分压P CO,在一定程度上也有抑制硅还原的及降低软熔带的作用。
而且适宜炉缸温度有利于提高渣铁的流动性,改善炉缸工作环境,从动力学上改善对硅的氧化,从而降低生铁含硅量。
在现在大喷煤的情况下,高风温和高富氧可以增加喷煤量,喷煤可以大幅度的理论燃烧温度,减少SiO的挥发,从而降低了硅进入铁水;根据日钢的经验,煤粉在风口进行燃烧,其中灰分中的SiO不参与还原挥发优先参与造渣,这样可以大量地减少铁水中硅的来源,有利于低硅冶炼。
所以,总的看来,高风温高富氧及大喷煤相配合有利于冶炼低硅生铁。
2.4 选择合理的造渣制度低硅冶炼对炉渣性能的要求:粘度低,流动性好;脱硫能力强;SiO2的活度低,以控制SiO2还原。
低碳低硅钢的冶炼实践研究
低碳低硅钢的冶炼实践研究简介低碳低硅钢是一种主要由铁、碳、硅、锰和其他成分组成的炉料。
低碳低硅钢的抗拉强度和冲击韧性较高，能够满足一定的使用要求和宽广的市场需求。
在实践生产中，冶炼低碳低硅钢是一个非常重要的过程。
本文将对低碳低硅钢的冶炼实践进行研究，探索其构造与性质的关系。
低碳低硅钢的特性低碳低硅钢是由较低的碳和硅含量组成的钢类。
一般来说，低碳钢的碳含量在0.10.3%之间，硅含量在0.030.06%之间。
低碳低硅钢的核心特点在于其抗拉强度密切相关于碳和硅含量。
在工业生产中，低碳低硅钢通常用于制造汽车零部件、压力容器和油田钻头等。
这是因为它具有较高的强度、韧性和耐腐蚀性。
相较于高碳钢、不锈钢等材料，低碳低硅钢更为经济实用，可广泛应用于不同领域。
低碳低硅钢冶炼实践低碳低硅钢的冶炼涉及到炉料、温度、时间、氧化还原条件等多个方面。
为了实现优质低碳低硅钢的生产，需要考虑炉料、熔炼方式、铁水温度、加料情况等因素。
以下将就具体要点进行探讨。
炉料的选择选择合适的炉料是低碳低硅钢冶炼的关键。
一般来说，选择含碳量低、硅含量低但锰含量较高的生铁作为原料，可以显著降低低碳低硅钢的碳和硅含量。
此外，炉料在熔炼过程中会产生氧化物和杂质，这些杂质会对低碳钢的质量产生不良影响。
熔炼方式影响低碳低硅钢合金化的因素之一是熔炼方式。
在冶炼低碳低硅钢时，采用电弧炉、感应炉、转炉等多种炉具。
由于每种炉具的特点有所不同，因此应根据不同的需求和材质，选择合适的熔炼方式。
铁水温度在低碳低硅钢生产过程中，铁水温度的选择和控制是影响低碳钢质量的另一重要因素。
炉料加入熔铁中，所需要的温度因材料而异。
过低的铁水温度会在炉料加入后出现凝固锁水情况，给后续工艺带来麻烦，而过高的铁水温度会使钢液氮化产生，对钢质量产生不良影响。
加料情况在低碳低硅钢的生产过程中，加料的情况也会对钢材质量产生重大影响。
加料应按照一定的顺序和时间进行，保证钢液的化学成分达到理想状态。

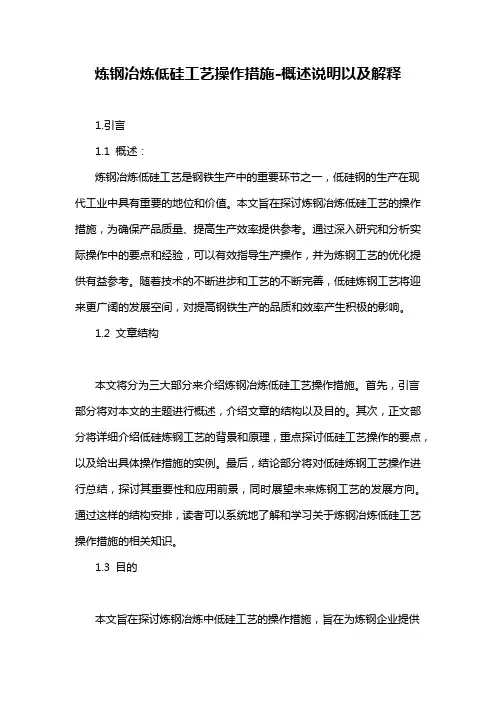

炼钢冶炼低硅工艺操作措施-概述说明以及解释
炼钢冶炼低硅工艺操作措施-概述说明以及解释1.引言1.1 概述：炼钢冶炼低硅工艺是钢铁生产中的重要环节之一，低硅钢的生产在现代工业中具有重要的地位和价值。
本文旨在探讨炼钢冶炼低硅工艺的操作措施，为确保产品质量、提高生产效率提供参考。
通过深入研究和分析实际操作中的要点和经验，可以有效指导生产操作，并为炼钢工艺的优化提供有益参考。
随着技术的不断进步和工艺的不断完善，低硅炼钢工艺将迎来更广阔的发展空间，对提高钢铁生产的品质和效率产生积极的影响。
1.2 文章结构本文将分为三大部分来介绍炼钢冶炼低硅工艺操作措施。
首先，引言部分将对本文的主题进行概述，介绍文章的结构以及目的。
其次，正文部分将详细介绍低硅炼钢工艺的背景和原理，重点探讨低硅工艺操作的要点，以及给出具体操作措施的实例。
最后，结论部分将对低硅炼钢工艺操作进行总结，探讨其重要性和应用前景，同时展望未来炼钢工艺的发展方向。
通过这样的结构安排，读者可以系统地了解和学习关于炼钢冶炼低硅工艺操作措施的相关知识。
1.3 目的本文旨在探讨炼钢冶炼中低硅工艺的操作措施，旨在为炼钢企业提供明确的操作指导，帮助其在低硅炼钢过程中减少能耗、提高生产效率、优化产品质量，从而提升企业的竞争力。
通过深入分析低硅炼钢工艺的特点和存在的问题，总结出一套科学合理的操作措施，为提高炼钢工艺的稳定性和可控性提供参考，推动炼钢行业的技术进步和发展。
分的内容2.正文2.1 低硅炼钢工艺介绍低硅炼钢工艺是指在钢铁冶炼过程中，控制炉料中硅含量低于一定标准的工艺。
硅是钢铁中的杂质元素，其含量过高会对钢铁的性能产生不利影响，降低钢的强度和可焊性。
因此，通过优化低硅炼钢工艺，可以提高钢材的质量和机械性能。
低硅炼钢工艺的主要特点包括：1. 控制炉料成分：在炉料中添加足量的硅剂，使其与熔融金属中的硅相结合，降低金属浆和硅含量。
2. 保持一定的炉温：适当控制炉温，促使硅剂和熔融金属充分反应，确保低硅工艺的有效实施。
八钢2500m3C高炉低硅冶炼实践探索
八钢2500m3 C高炉低硅冶炼实践探索一、前言为保障下道工序炼钢降低冶炼成本，在C高炉进行低硅冶炼攻关试验，高炉低硅冶炼（生铁含Si小于0.45%）通过改善高炉的操作条件，采用合适的操作手段，在高炉炉况稳定顺行的基础上，在整个高炉内造成一个抑制硅还原的环境，从而获得Si含量较低的铁水，从源头上减少高炉内硅的还原数量，降低生铁含硅量可以使高炉能降低焦比提高产量。
二、现状调查2.1、C高炉2022年8月至今生铁含Si情况:2.2、低硅冶炼必备条件:①炉况顺行无崩滑料、管道、悬料，下料均匀，煤气利用率稳定合适；②原燃料质量要保证，成分稳定合适，入炉渣比＜330kg/t,入炉干熄焦灰份＜12.5%，焦炭M40≥89，M10≤6.8，入炉干熄焦比例80%以上;（焦化分厂负责）炉料结构要稳定不宜频繁调整，烧结比例控制在75%-80%，烧结碱度波动±0.05之内;（烧结分厂负责）③作业区进行技能培训提高值班长操作技能，每天由作业长组织召开炉况评价操业会，每班班前班后对炉况进行评价总结不足；④炉缸工作活跃热制度要充沛，渣铁流动性要好，渣温充足，风口明亮活跃；⑤冷却系统无漏水，定期进行冷却壁及冷却介质检漏，风口小套、中套无漏水情况，关注每班水系统补水情况，对关键参数H2含量检测做到重点关注，保证冷却系统正常无漏水，异常情况及时汇报；⑥风温设定1070-1100℃，保证渣铁物理热充足；三、高炉低硅冶炼目标设定结合目前C高炉8月份Si小于0.40占比46.89%,确定本次C高炉低硅冶炼攻关试验分两个阶段:第一阶段（8月27日-9月7日）为Si＜0.40%,命中率达到60%;第二阶段（9月8日-9月18日）为Si＜0.40%,命中率达到70%。
考虑下道工序炼钢对生铁含S的要求，本次攻关试验分阶段适当提高炉渣碱度，保持良好的造渣制度,现C高炉炉渣碱度为:1.06-1.10，第一阶段将炉渣碱度提升至1.10-1.14第二阶段将炉渣碱度提升至1.12-1.163.1、C高炉现入炉炉料结构为:由上图可以看出，C高炉烧结矿占比为77.27%，钒钛占比7.58%（入炉Ti负荷20.06），生矿占比5.0%，伊钢球团占比10.15%；入炉配加焦炭结构为：新区自产干熄焦:外购永鑫焦=85%:15%。
[中学]高炉低硅冶炼生产实践
![[中学]高炉低硅冶炼生产实践](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/95bffd04312b3169a451a4c0.webp)
[中学]高炉低硅冶炼生产实践高炉低硅冶炼生产实践黄少磊摘要从高炉低硅冶炼原理进行研究，，通过对生产指标的对比分析，改善焦炭质量、合理炉料结构、调整操作制度等措施，实现高炉低硅冶炼的生产实践。
关键词高炉低硅冶炼操作制度成本1 前言高炉冶炼过程中，铁水含硅量的控制是评价高炉冶炼技术水平和高炉铁水质量的重要指标。
高炉进行低硅冶炼，可以降低焦比，提高产量，改善生铁的质量，从而改善技术经济指标;铁水硅含量的降低还可以改善铁水流动性，减轻炉前工人劳动强度;转炉使用低硅铁水进行炼钢生产可以减少熔剂和氧气的消耗、减少渣量、缩短吹炼时间，同时还可以改善脱磷的效果。
可见，采用低硅冶炼会给炼铁和炼钢带来很好的经济效益，是企业实现低成本战略的有效途径。
对于不同生产条件和操作炉型的高炉，进行低硅冶炼需要结合实际情况研究分析，最33终用于指导生产实践。
二铁高炉有效容积480m，高炉设计年平均利用系数3.0 t,(m d)，其采用PW串罐无钟炉顶、TRT炉顶煤气余压发电、高温顶燃式热风炉、大喷煤等一系列先进、成熟、可靠的炼铁技术与设备。
2 高炉进行低硅冶炼的机理分析在高炉冶炼过程中，高炉铁水中的硅主要来源于焦炭灰分、矿石脉石、煤粉中的二氧化硅，现在高炉炼铁者普遍认为焦炭灰分中的二氧化硅是高炉铁水硅的最主要的来源。
(1)在高炉冶炼过程中，硅(分子式为“Si”)主要是以SiO形式存在，可是SiO 是非常22稳定的化合物，分解压力很小，用CO还原SiO几乎是不可能的，只能用固体碳部分地还2[1]原SiO，且SiO还原的还原率仅为5,,10,。
22 大量研究表明，高炉内硅(Si)还原主要是分两步完成的:第一步是焦炭灰分中的SiO,,12与碳(C)反应形成SiO蒸气;第二步是随着煤气上升的SiO蒸气被铁珠吸收或吸附在焦炭块上，被铁中[C]和焦炭的C还原成Si。
基本化学反应如下: SiO+C,SiO(g)+CO 2SiO+[C],[Si]+COSiO+C,[Si]+CO(2)在高炉冶炼过程中，硅(Si)被还原同时，还存在着[Si]被重新氧化成为(SiO)的耦合反2应，该反应发生在铁滴穿过渣层时和在炉缸贮存的渣铁界面上。
高炉低硅冶炼探析
常天印
冯建忠
通过对硅在高炉内迁移规律的研究， 分析了影响焦炭灰分中 #$ 以气态 #$% 进入煤气的因素， 以及影响 高炉 低硅冶炼 #$% 滴落带
低硅冶炼热力学和动力学等因素的分析， 探析了高炉实现低硅冶炼所要采取的措施。 关键词 中图分类号： &’()) 文献标识码： *
!"# $%&’( )* +), - ./0/1)2 3)% 4#%50 67)’&1%/)2
参考文献 $ ! 2 5 % 邓守强， 施月循 7 高炉炉缸下部硅氧化的研究 7 钢铁， $=;= > $" ? ： $ :% 糜克勤 7 硅在炉缸内的迁移活动 7 炼铁， $==! > 2 ? ： % : $! 胡自强 7 低硅生铁含硅量与炉温关系的探讨 7 炼铁， $==! > 2 ? ： 25 : 5$ 尹俊哲 7 硅从气 态 &’( 还 原 转 入 铁 水 的 行 为 7 钢 铁 ， $=;; > ; ? ： ; : $2 董一诚， 沈更， 郭主博 7 高炉冶炼低硅生铁的分析 7 钢铁， $=;9 > $$ ? ： 58 : %!
总第 VO 期 PKK( 年第 P 期 文章编号： LTUP C LL(P （ PKK( ） KP C KKLP C KP
山西冶金 #W*XY/ Z[&*::\]6^
&13+5 VO X19 PF PKK( 收稿日期： PKK( C K) C LK
高炉低硅冶炼探析
太原钢铁 ! 集团 " 有限公司
摘 要
&+$,-+. /01. +.2 #3445 ! 601-7 " 819 :329
高炉低硅冶炼知识
根据杭钢300m3级高炉低硅冶炼研究结果，铁 水中含[Si]在风口水平达到最高，故可以这样 来划分，在风口线水平以上，主要是硅的还 原，铁水中含[Si]不断升高的过程（增硅）， 因此称为硅的还原区，铁水吸硅区又叫做增 硅区；在风口水平线以下，由于各种氧化作 用的结果，铁水含[Si]不断减少，形成一个脱 硅过程，因此可以叫做硅的氧化区，铁水脱 硅区又叫降硅区。该结论与日本各类高炉解 剖后的变化、分布规律相似，与前苏联高炉 取样研究的结果也是一致的，因此是可信的。
三、最佳硅含量的选择
• 铁水含硅不一定越低越好，要综合考虑 冶炼效果。特别是在炉况不正常、原料 条件大幅度波动或炉役后期，很难做到 维持铁水含[Si]不波动，同时考虑到原料 准备等诸方面付出的代价和操作人员精 神紧张程度，倒不如采取低硅冶炼与炉 外处理相结合更为合理。
我国精料水平近年来虽然有大幅度提高， 但原料条件差，炉容不大，顶压也较低，热 损失大，铁水温度也比日本低，要实现生铁 含硅量在0.25%左右困难太大，而且硅含量 在0.25%左右时经济效益也不一定就好。 就我国目前情况而言，铁水含[Si]普遍 偏高，就现阶段来看，铁水含[Si]可能在 0.3~0.4%左右为宜。
SiO是一种气体，随炉内煤气或炉渣中二氧化硅 的活度（αSi02）与温度（主要是风口前煤气理论燃 烧温度t理）的增加，都将是SiO量增加，硅的迁移量 增加，使Si的还原量增加，导致铁水吸硅量增加，使 高炉冶炼低硅生铁难度增加。后来的研究工作与生产 实践都充分表明这一论点是现代科学研究的进步，推 动了炼铁研究的生产的发展。
以上是高炉内硅的还原与氧化等的主 要反应式，如果以风口中心线（面） 为界，从以上反应特点可知，风口中 心线（面）以上为硅的还原区（吸硅、 增硅），风口中心线（面）以下为硅 的氧化区（脱硅、减硅）。以离子式 可以表达为： Si4++4e=Si（风口中心线以上）
高炉低硅冶炼探析
高炉低硅冶炼探析作者：孙章程王英武来源：《城市建设理论研究》2013年第26期摘要：随着世界经济形势的不断变化，我国大多数的钢铁企业开始朝向高炉低硅的冶炼方向发展，使得高炉低硅冶炼技术成为提高经济的重要指标。
本文通过分析高炉低硅冶炼技术的主要障碍、高炉内硅的来源、降低炉内硅含量的方式以及措施，实现高炉低硅的冶炼目标。
关键字：高炉低硅、冶炼中图分类号： TF54 文献标识码： A前言冶炼生产是我国工业生产的重要产业之一，对我国的经济发展也有很大的促进作用。
在高炉冶炼中，要想提高冶炼的生产率，降低生产成本，有很多的办法，其中高炉降硅改善效果最为明显。
通过对高炉中硅含量的减少，可以有效的提高铁水的质量，由此冶炼的生产效率得到提升，为冶炼产生带来了巨大的经济效益，也为我国的冶炼事业创造了更广大的发展空间。
以管理创新和技术创新为手段，实现了高炉低硅冶炼模式的顺利推进和炉况的长期稳定顺行，主要指标不断优化，生铁成本持续降低。
高炉低硅冶炼的主要技术障碍高炉入炉料综合品位低，渣比高，高炉炉缸的透气透液性降低，高炉炉缸的受风能力变差。
2、在燃料材质中二氧化硅以及三氧化二铝含量较高，高炉炉渣中三氧化二铝含量上升，三氧化二铝渣系的粘度升高，热稳定性变差，高炉被迫提硅保物理热（铁水物理热小于1500℃），以确保渣系的良好流动性。
3、高炉入炉燃料多而杂，冶炼性能差别大且不稳定，不利于炉况的稳定。
三、高炉内硅的来源高炉内硅主要源于燃料、灰分(焦炭灰分、煤粉灰分)和矿石中的脉石。
1、焦炭灰分中的二氧化硅焦炭的灰分是高炉二氧化硅的主要来源之一。
一般认为,焦炭灰分中的二氧化硅呈自由状态存在,基活度视为1，为炉渣中二氧化硅的基活度的十倍至二十倍，并且焦炭灰分中二氧化硅与碳有均匀而紧密的接触,易发生还原反应。
法国索尔梅钢铁公司炼铁厂利用安装在风口的探测器进行炉缸取样,所得结果证实焦炭灰分中二氧化硅在硅迁移反应中的支配作用。
大量的实验表明，铁水中硅与焦炭灰分中二氧化硅还原率之间有直接关系,焦炭灰分中二氧化硅越高,则二氧化硅气化率越大、铁水中硅越多,即焦炭灰分中二氧化硅的质量分数对高炉铁水中硅起决定作用。
浅析低硅冶炼
规律很象ＣＯ，温度越高，生成自由能的负值越大，
即温度越高，Ｓｉ０越易生成，且Ｓｉｏ易被碳还原，在
高炉条件下，还原率非常大。因此温度对Ｓｉ０的生
成速度影响很大，低温不利于ＳｉＯ的生成。根据相
关研究表明，高炉内硅的还原主要受到动力学上的
限制。主要受制于ＳｉＯ气体的生成。日本冶金工
作者在ＳｉＯ生成速度方面进行了大量工作，提出了
Ｖｏｌ·１９，Ｎｏ－３ Ｍａｒｃｈ ２００９
浅析低硅冶炼
周永平
（安阳钢铁公司技术中心，河南安阳４５５００４）
摘要：通过对硅在高炉内迁移行为的研究，分析了影响焦炭灰分中ｓｉ以气态ＳｉＯ进入煤气的因素，以及影响低 硅冶炼热力学和动力学等因素，分析了高炉实现低硅冶炼所要采取的措施。 关键词：高炉；低硅冶炼；ＳｉＯ；滴落带 中图分类号：ＴＦ５３３ 文献标识码：Ａ 文章编号：１００６—９３５６（２００９）０２—００２８—０４
氧化区。
１．２．１还原热力学动力学分析
（１）还原热力学分析
高炉中硅进入铁水的途径较为普遍的看法是根
据日本学者槌谷等人对高炉解剖与大量的实验室研
究得出的，高炉中硅的主要来源是焦炭灰分中的
ＳｉＯ：，分两步进行还原，反应式如下：
Ｓｉ０２（。ｏｋ）＋Ｃ—ＳｉＯ。＋ＣＯ
（１）
ＳｉＯ（ｇ）＋［Ｃ］一［Ｓｉ］＋Ｃ０
低硅冶炼对炉渣性能的要求：粘度低，流动性 好；脱硫能力强；ＳｉＯ。的活度低，以控制ＳｉＯ：还原。 随着炉渣碱度的提高，渣中的ＣａＯ容易与Ｓｉ０：生 成３ＣａＯ－ＳｉＯｚ和２ＣａＯ—ＳｉＯ：等化合物，导致滴落带 内中间渣的ＳｉＯｚ的活度降低，抑制了硅的还原，又 有利于硅的再氧化；其次，提高炉渣碱度可降低软熔 带的位置，缩小硅还原反应区域，这己被Ｅｌ本成田贵 一等［７］进行的对烧结矿的熔滴性能的研究所证明， 随着碱度的提高，软熔带降低，熔化区间变窄。随炉 渣碱度的增加，ＭｇＯ对炉渣的稳定性和流动性等影 响效果越来越明显，据武汉科技大学试验研究表 明［８］，在１ ４５０℃，炉渣碱度为１．２条件下，当ＭｇＯ 质量分数由９％增加到１２％时，其粘度值由０．８ Ｐａ
邯钢三炼钢低硅铁水冶炼探讨与实践
邯钢三炼钢低硅铁水冶炼探讨与实践王博利 郝强 唐志军（河北钢铁集团邯钢公司三炼钢厂，河北 邯郸 056015，中国）摘要：针对低硅铁水炼钢渣量小、成渣困难，容易产生粘枪、粘烟道等问题，用高炉返矿做熔剂，调整造渣制度，调整过程枪位控制，不仅可有效改善低硅铁水炼钢操作，还可降低成本。
关键词：低硅铁水 返矿 造渣制度 枪位控制 钢铁料消耗1.高炉低硅铁水冶炼的意义由于近几年钢铁市场持续低迷，钢材价格持续走低，各钢厂纷纷探索降低成本的有效途径，炼铁作为钢铁产业链条中的成本大户，而降低燃料比是降低成本的必然选择。
高炉铁水硅的质量分数降低0.1%,可以提高产量1.0%～1.5%，焦比降低4～5 kg/t。
高炉降低铁水硅的质量分数可为企业带来巨大的经济效益。
2.低硅铁水炼钢易产生的问题低硅铁水炼钢，化学热减少，成渣困难，容易带来粘枪、粘烟道等事故。
粘钢后枪体变粗,在烟罩水套处容易造成氧枪升降故障,甚至出现氧枪提不出去,同时烟道粘钢,影响转炉除尘效果,严重影响转炉吹炼,生产不能正常进行。
2.1氧枪粘钢原因分析氧枪粘钢的主要原因是由于吹炼过程中炉渣没有化好化透,流动性差,金属喷溅严重,或者枪位过低等造成的。
另外,喷头结构、氧压的高低，也有一定的影响。
2.1.1原料条件不稳定2.1.1.1铁水含硅量低。
铁水硅低,在很短的时间里就被氧化掉,碳、氧剧烈反应期提前,而操作人员没有能及时变化枪位,使渣中(FeO)含量没有及时得到提高,导致熔渣返干而粘枪。
2.1.1.2铁水含硅量高。
铁水硅高,硅的氧化时间相对较长,使碳、氧剧烈反应期推后,同时生产的SiO2形成大量的渣,操作人员没有推迟抬高枪位的时间,渣中FeO含量很高,导致在碳、氧剧烈反应,造成熔渣泡沫化喷溅。
这时熔池温度迅速升高,而喷溅过后的后期渣中FeO含量降低,导致熔渣返干而粘枪(易在枪头粘钢)。
熔渣返干后,钢水温度的传递受到阻碍,使分散在熔渣中的钢珠温度下降而粘在氧枪上。
冶炼低硅生铁的研究
降耗还 是从操作工艺 上来讲 ， 冶炼低 硅生 铁势在 必行 。
长 了炉龄 。
Ｃ （ Ｏ ）
（ ３—１ ）
Ｓ ｉ Ｏ是一种气 体， 随炉 内煤气或炉渣 中
二 氧化硅 的活度 与理论燃 烧温度 ｔ 理的增 加 ， 都将 使 ＳＯ量 增 加 ，ｉ ｉ Ｓ 的迁 移增 加 。使 硅 的
还原 量增 加 ， 致 铁水 吸 硅 量 增 加 ，ｉ的迁 导 Ｓ
右 ， 目前 比较先 进 的高炉 平 均 铁水 硅 含 量 而
为 ０ ４ ％ 左 右。与 之相 比 ， ．０ 我厂还 存 在较 大
的差距。同时我们也应认识到铁水［ ｉ含量 ｓ３ 不一定 越低越 好 ， 综合 考虑 冶炼效果 ， 高炉 很 难长期维持低［ ｉ含量 的水平 ， Ｓ］ 特别是在原 料条件 大幅度 波 动 或炉 役后 期 ， 难 做 到 维 很 持铁水［ ｉ含量不波动。同时考虑到原料准 Ｓ］
２０ 年 ｌ ０８ ２月 ０６ 停产 ．３ ２Ｏ １月 Ｏ９年 ０６ 停产 ．ｌ Ｏ５ Ｏ４ Ｏ５ ．３ ．５ ．４ ０５ ０４ ０５ ．３ ．５ ．３
Ｏ５ Ｏ５ ０５ 停产 ．２ ．６ ．８
２０ 年 ２月 ０５ ０５ Ｏ５ Ｏ６ ０５ Ｏ５ Ｏ５ ０９ ．２ ．０ ．７ ．５ ．ｌ 。 ０ ．４ ２０ 年 ３月 ０９ ０４ Ｏ５ Ｏ５ Ｏ４ ０５ Ｏ４ Ｏ５ ． ６ ．ｌ ．ｌ ．８ ．ｌ ．９ ．０
２ 我 厂硅 含 量 的现 状
涟 钢 ２０ ０ ８年 １ 至 ２０ 月 ０ ９年 ８月各高 炉
