齿轮油泵结构及应用
齿轮油泵结构特征
齿轮油泵结构特征概述齿轮油泵是一种常见的润滑设备，用于传输润滑油到润滑点，保证机械设备的正常运转。
本文将从齿轮油泵的结构特征方面进行深入探讨。
一级标题齿轮泵的基本结构齿轮油泵的基本结构主要包括齿轮、泵体、轴承、密封装置和进出口连接口。
其中，齿轮是齿轮泵的核心部件，负责传动润滑油。
泵体则起到固定齿轮和轴承的作用。
齿轮泵的工作原理齿轮油泵的工作原理是通过齿轮的旋转实现润滑油的吸入和排出。
当齿轮旋转时，齿轮之间的间隙会形成负压区域，润滑油会被吸入齿轮之间的空隙中。
随着齿轮的旋转，润滑油被推出泵体，流向润滑点。
二级标题齿轮泵的结构特征一：齿轮的形状齿轮的形状对齿轮油泵的性能有着重要影响。
常见的齿轮形状包括直齿轮、斜齿轮和螺旋齿轮。
直齿轮结构简单，传动效率高；斜齿轮可以减小齿轮噪声和振动；螺旋齿轮则能够增大润滑油的吸入能力。
齿轮泵的结构特征二：泵体的材料泵体的材料应具有良好的耐腐蚀性和刚性，常见的材料有铸铁、铸钢和不锈钢等。
铸铁具有较好的刚性和耐腐蚀性，但重量较大；铸钢则具有较高的强度和耐磨性，适合用于高压情况下；不锈钢具有良好的耐腐蚀性，适合用于特殊环境。
三级标题齿轮泵的结构特征三：轴承的类型轴承是齿轮油泵中重要的支撑部件，主要负责承受齿轮的轴向力和径向力。
常见的轴承类型有滚珠轴承和滚子轴承。
滚珠轴承由于其良好的刚性和高旋转精度，适用于高速运转的场景；而滚子轴承则具有较大的承载能力，适合承受较大径向力。
齿轮泵的结构特征四：密封装置的种类齿轮油泵的密封装置主要用于防止润滑油泄漏，保证系统的工作稳定。
常见的密封装置包括机械密封和填料密封。
机械密封通过密封环与泵体端面配合形成密封区域，具有较好的密封性能；而填料密封则通过填充一定的填料材料使泵体与轴构成密封。
总结齿轮油泵的结构特征包括齿轮的形状、泵体的材料、轴承的类型和密封装置的种类。
这些结构特征对于齿轮油泵的工作性能和使用效果起着重要的作用。
在选择和使用齿轮油泵时，需要根据实际需求选择适合的结构特征，以确保齿轮油泵的正常运行和润滑效果。
齿轮油泵的构造
齿轮油泵的构造
齿轮油泵通常由以下几个主要部分构成：
1. 泵体：通常为金属制成，具有较好的密封性能和耐腐蚀性，内部设有齿轮腔和油液进出口。
2. 齿轮：通常有两个齿轮组成，大小齿轮相互啮合，一个为驱动齿轮，一个为从动齿轮。
驱动齿轮通常由电机或其他动力来源带动，从动齿轮则负责将驱动力传递到油液中。
3. 泵轴：通常为金属制成，连接齿轮和泵体，负责传递驱动力和转动齿轮。
4. 轴承：用于支撑泵轴，减少泵轴和泵体之间的摩擦，以确保齿轮的正常运转。
5. 机械密封：位于泵体和泵轴之间，用于防止液体泄漏。
6. 进出口阀门：安装在泵体的油液进出口处，用于控制油液的流动。
7. 附件：如油液过滤器、油位检测器等，用于提高齿轮油泵的性能和安全性。
这些构造部件协同作用，使齿轮油泵能够将液体从进口抽取并通过驱动齿轮的转动将其压送到出口，从而实现油液的运输和输送。
齿轮泵的功用
齿轮泵的功用齿轮泵是一种常见的液体输送设备，它的主要功用是将液体从一个地方输送到另一个地方。
在工业生产、农业灌溉、城市给排水等领域，齿轮泵都扮演着重要的角色。
下面我们将从齿轮泵的结构、工作原理及应用等方面来介绍它的功用。
一、齿轮泵的结构齿轮泵主要由泵体、齿轮、轴、密封件等部分组成。
其中泵体是齿轮泵的主要部件，它通常由铸铁或铸钢制成，具有良好的耐腐蚀性和耐磨性。
泵体内部分为吸入室和压力室两部分，齿轮则是泵的核心部件，通常由钢制成，具有较高的硬度和强度，齿轮上的齿数和齿形不同，可以根据不同的输送介质和工作条件进行选择。
齿轮泵的密封件包括轴封和泵体密封，它们起到防止液体泄漏的作用。
二、齿轮泵的工作原理齿轮泵的工作原理是利用齿轮的旋转来产生吸入和压力的变化，从而实现液体的输送。
当齿轮开始旋转时，吸入室内的液体被吸入到齿轮间隙中，在齿轮的旋转作用下，液体被压缩并推入压力室中，最终从出口处排出。
齿轮泵的输送能力与齿轮的旋转速度、齿轮的尺寸、齿数和齿形等因素有关，通常通过调节泵的转速和齿轮的尺寸来控制输送量。
三、齿轮泵的应用齿轮泵广泛应用于各种场合，如工业生产、农业灌溉、城市给排水、石油化工等领域。
在工业生产中，齿轮泵通常用于输送各种液体，如水、油、酸碱溶液、化工原料等。
在农业灌溉中，齿轮泵被广泛应用于灌溉系统中，用于输送水源和农药等液体。
在城市给排水中，齿轮泵通常用于污水处理和污水排放，起到了重要的作用。
在石油化工中，齿轮泵主要用于输送石油、天然气、石油化工产品等。
四、齿轮泵的优缺点齿轮泵具有一些优点和缺点。
其中优点包括输送流量大，输送压力稳定，结构简单，使用寿命长等；缺点包括噪音大，能耗高，易受介质污染等。
因此，在选择齿轮泵时，需要根据具体的应用场合和要求来进行选择。
综上所述，齿轮泵是一种重要的液体输送设备，具有广泛的应用。
在使用齿轮泵时，需要注意其结构和工作原理，以及优缺点等方面的问题，以确保其正常运行和使用。
立式齿轮油泵设计说明

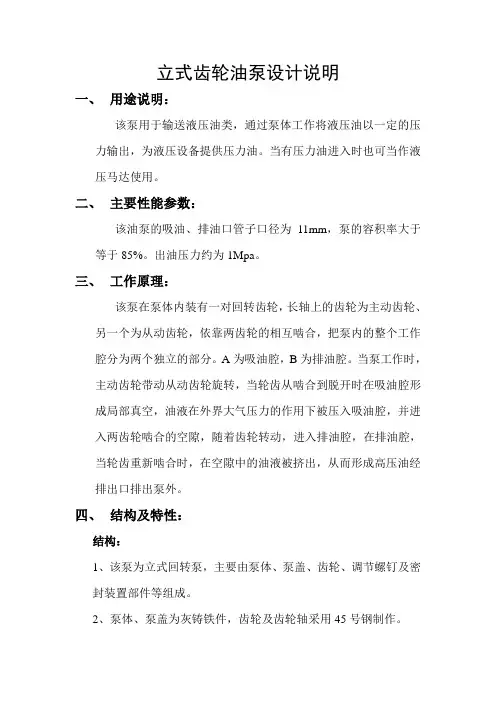

立式齿轮油泵设计说明一、用途说明：该泵用于输送液压油类，通过泵体工作将液压油以一定的压力输出，为液压设备提供压力油。
当有压力油进入时也可当作液压马达使用。
二、主要性能参数：该油泵的吸油、排油口管子口径为11mm，泵的容积率大于等于85%。
出油压力约为1Mpa。
三、工作原理：该泵在泵体内装有一对回转齿轮，长轴上的齿轮为主动齿轮、另一个为从动齿轮，依靠两齿轮的相互啮合，把泵内的整个工作腔分为两个独立的部分。
A为吸油腔，B为排油腔。
当泵工作时，主动齿轮带动从动齿轮旋转，当轮齿从啮合到脱开时在吸油腔形成局部真空，油液在外界大气压力的作用下被压入吸油腔，并进入两齿轮啮合的空隙，随着齿轮转动，进入排油腔，在排油腔，当轮齿重新啮合时，在空隙中的油液被挤出，从而形成高压油经排出口排出泵外。
四、结构及特性：结构：1、该泵为立式回转泵，主要由泵体、泵盖、齿轮、调节螺钉及密封装置部件等组成。
2、泵体、泵盖为灰铸铁件，齿轮及齿轮轴采用45号钢制作。
3、主动脉轴上有填料区，填料为石棉绳，起密封作用。
4、泵内设有安全球阀，当泵或管道发生故障或误将排出阀完全关闭面产生高压和高压冲击时，钢球受油液压力将弹簧压缩，使排油腔与吸油腔连通，使部分或全部高压油流回吸油腔，从而对泵及管道起到安全保护作用。
5、用弹性联轴器直接与驱动电机联接。
特性：1、该项泵结构简单紧凑，使用和保养方便。
2、具有良好的自吸性，可省去开泵前灌入油液。
3、由于输送的是油液，帮无需另加润滑液。
4、利用弹性联轴器传递动力，可以补偿因安装时所引起的微小偏差。
工作中受到冲击时起到较好的保护作用。
五、外形设计及装配尺寸六、使用说明：1、安装：1）安装前要区分吸油与排油腔，有丝堵的一方为排油腔，另一方为吸油腔。
2）安装前应检查泵是否完好，进出口是否包装损坏面使污物进入腔体内。
3）安装管道前应先对管道内用清水清洗，安装公司时要避免管道的重量由泵来承担，以免影响泵的精度。
4）由于进出口处采用的不是密封管螺纹，因此安装时要做好密封措施。
齿轮油泵零件图草图

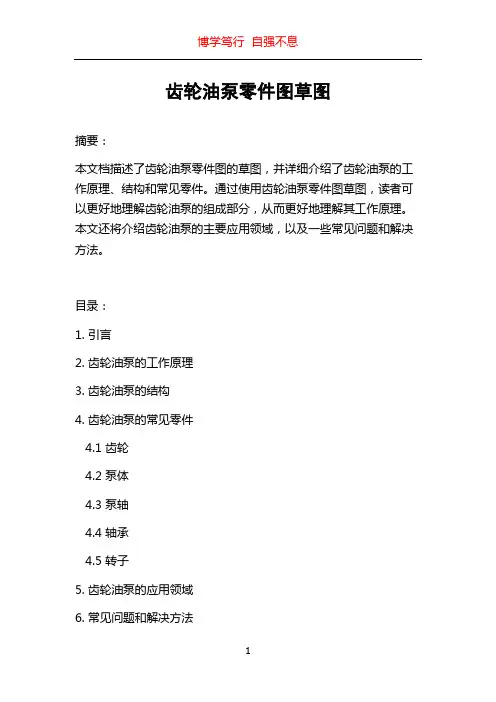

齿轮油泵零件图草图摘要：本文档描述了齿轮油泵零件图的草图，并详细介绍了齿轮油泵的工作原理、结构和常见零件。
通过使用齿轮油泵零件图草图，读者可以更好地理解齿轮油泵的组成部分，从而更好地理解其工作原理。
本文还将介绍齿轮油泵的主要应用领域，以及一些常见问题和解决方法。
目录：1. 引言2. 齿轮油泵的工作原理3. 齿轮油泵的结构4. 齿轮油泵的常见零件4.1 齿轮4.2 泵体4.3 泵轴4.4 轴承4.5 转子5. 齿轮油泵的应用领域6. 常见问题和解决方法7. 结论1. 引言齿轮油泵是一种常见的液压泵，广泛应用于工业机械和汽车等领域。
它的主要作用是将液体从低压区域输送到高压区域，以供给机械设备需要的油液。
为了更好地理解齿轮油泵的工作原理和结构，本文使用齿轮油泵零件图草图进行详细介绍。
2. 齿轮油泵的工作原理齿轮油泵的工作原理基于齿轮间的转动。
当驱动轴旋转时，通过齿轮副的互相啮合，液体将被吸入并排出泵体。
其中，齿轮的旋转速度、齿轮的尺寸和啮合间隙等参数会影响泵的流量和压力。
3. 齿轮油泵的结构齿轮油泵主要由齿轮、泵体、泵轴、轴承和转子等部分组成。
齿轮是实现液体吸入和排出的关键部件，泵体是齿轮的承载部件，泵轴和轴承保证了齿轮的旋转和运动稳定性，转子则用于输送液体。
4. 齿轮油泵的常见零件4.1 齿轮齿轮是齿轮油泵中最重要的零件之一。
它通常由高强度材料制成，如钢或铜合金。
齿轮的尺寸和啮合间隙对泵的性能十分重要。
4.2 泵体泵体是齿轮的承载部件，通常由铸铁或铝合金制成。
其内部空间通过制造精密的孔洞和通道，以确保液体的顺利流动。
4.3 泵轴泵轴用于支持和传输齿轮的动力。
它通常由高强度合金钢制成，经过热处理和精密加工。
4.4 轴承轴承是支撑和保持泵轴运转的关键部件。
通过使用优质的轴承，可以提高泵的工作稳定性和寿命。
4.5 转子转子是齿轮油泵用于输送液体的部件。
它通常有多个叶片，通过旋转将液体从低压区域吸入并排出到高压区域。
2CY型齿轮油泵说明书
2CY型齿轮油泵说明书一、产品概述：二、产品结构：2CY型齿轮油泵主要由泵体、驱动装置、叶轮、轴承和密封装置等部分组成。
其中，泵体由铸铁或不锈钢制成，具有良好的耐腐蚀性和耐磨性。
叶轮是由齿轮和轴组成，通过驱动装置驱动叶轮旋转。
轴承用于支撑轴的旋转，保证泵的正常运行。
密封装置用于防止泵内部的液体泄漏出来。
三、使用方法：1.在使用前，确认泵体和驱动装置之间的连接牢固可靠。
2.检查泵的润滑部件是否充实润滑油，确保泵的正常润滑。
3.打开泵体的入口阀和出口阀，将润滑油通过入口阀输入泵体，然后从出口阀排出。
4.启动驱动装置，使齿轮旋转，从而实现润滑油的输送。
5.在使用过程中，及时观察泵的运行情况，如发现异常情况应及时停机检修。
四、维护保养：1.定期检查泵体的密封装置，如果发现泄漏现象，应及时更换密封件。
2.定期检查轴承的润滑情况，如有需要，及时进行加润滑油。
3.定期清洗泵体和叶轮上的杂质，保持泵的正常工作。
4.长时间不使用泵时，应将泵体内的润滑油排空，以防止润滑油变质。
5.定期对泵进行检修，检查泵的各部件是否磨损严重，如有需要，进行更换。
五、注意事项：1.使用过程中应保持良好的工作环境，防止泵受到严重腐蚀。
2.在停止使用前，应将泵体内的润滑油排空，以防止油液滞留。
3.在使用泵时，应避免过载运行，以免损坏泵的齿轮和轴承。
4.不得将泵用于输送可燃、易爆液体。
5.在维修和检修时，应将泵与电源切断，防止发生意外。
六、故障排除：1.如果发现泵无法启动，首先检查电源是否正常，然后检查传动装置是否堵塞。
2.如果泵工作异常，如有异常噪音或振动等，应及时停机检查。
3.如果发现漏油现象，应检查泵体的密封装置和轴承是否磨损严重。
七、技术参数：1.流量范围：0.2-50m³/h2.扬程范围：0.2-2.4MPa3.介质温度：-20℃~120℃4.输送介质：润滑油、润滑脂。
齿轮油泵的分类及应用
齿轮油泵的分类及应用齿轮油泵是一种常见的润滑油泵类型，它一般适用于高速、低压的工作环境，通常被用于传送各种润滑油、润滑脂或者其他润滑添加剂。
根据不同的工作环境和性能需求，齿轮油泵可以被分为不同的类别。
一、按工作方式分类1.外齿轮泵：外齿轮泵是最普遍的泵型之一，它的工作原理是由一对相互啮合的齿轮所形成的空间来完成液体的运输。
外齿轮泵具有特点：结构简单，适用于单向性输送，减少液体的泄漏，易于维护。
但是受到其工作原理所限，外齿轮泵并不能承受太高的压强，而且运转过程会产生比较大的噪音。
2.内齿泵：内齿泵又称为“行星齿轮泵”，其原理为内和外齿轮之间的同轴啮合运动将液体输送到出口处。
相比于外齿轮泵，内齿轮泵能够承受更高的压强和流量，可在更高的压力下工作。
内齿泵具有特点：运转平稳，耐磨损，非常适用于较小的流量和较高的压力。
但是内齿泵的结构比较复杂，需要更高的精度，另外内齿轮需要加强制润滑。
二、按用途分类1.低噪音齿轮油泵：减少了外齿轮泵震动噪音、运转噪音，使其更加适用于噪音要求较低的场合。
2.耐磨齿轮油泵：加强了齿轮材料、加工精度、降低磨损速度、延长了使用寿命，并降低了维修成本。
3.食品级齿轮油泵：采用有关标准的免洗材料，通常应用于食品、医药、制药、化妆品等方面。
三、按应用环境分类1.液体齿轮油泵：主要配合一些高粘度的液体，如柔性聚氨脂、树脂和溶液等。
2.高温齿轮油泵：适用于一些需要耐受高温性能的工作环境，例如冶金、高尔夫球场、建筑工地等。
3.化学齿轮油泵：适用于配合些特定的化学液体，如酸和碱液等。
齿轮油泵的应用非常广泛，包括：润滑油系统、炼油、制药、食品加工、矿业、造船、机械制造、汽车制造、铁路制造、水利设施制造等等。
根据流量、压力要求、液体性质和环境要求等因素，选取合适的齿轮泵非常重要。
齿轮泵的结构组成
齿轮泵的结构组成齿轮泵是一种常见的液压传动元件，广泛应用于各种工业领域。
它的工作原理是通过齿轮的相互啮合来实现液体的输送，具有结构简单、可靠性高等特点。
本文将从齿轮泵的结构组成方面进行详细介绍。
一、齿轮泵的结构组成齿轮泵主要由泵体、齿轮、轴、密封件等组成。
下面将逐一介绍各个部分的结构。
1. 泵体泵体是齿轮泵的主要部分，它的主要作用是支撑齿轮和轴，同时承受液体的压力。
泵体一般采用铸造或加工而成，常见的材料有铸铁、铸钢、铝合金等。
泵体内部通常有两个相互平行的油腔，分别称为吸油腔和压油腔。
吸油腔通过吸油口连接油箱，压油腔通过压油口连接液压系统。
2. 齿轮齿轮是齿轮泵的核心部分，它的主要作用是通过相互啮合来实现液体的输送。
齿轮一般由钢材或铸造而成，其形状有直齿轮、斜齿轮、内齿轮等多种类型。
齿轮的尺寸和齿数决定了齿轮泵的流量和压力。
3. 轴轴是齿轮泵的传动部分，它的主要作用是将齿轮的转动传递给液压系统。
轴一般由优质钢材或铸铁制成，其表面经过精密加工，以保证轴的精度和强度。
轴通常有两个端面，一端连接驱动装置，另一端连接齿轮。
4. 密封件密封件是齿轮泵的关键部分，它的主要作用是防止液体泄漏和污染。
常见的密封件有轴封、油封等。
轴封是用于轴和泵体之间的密封，通常采用机械密封或密封圈。
油封是用于齿轮和泵体之间的密封，通常采用橡胶密封圈。
二、齿轮泵的工作原理齿轮泵的工作原理是通过齿轮的相互啮合来实现液体的输送。
当齿轮开始转动时，吸油腔内的液体随之被吸入，同时压油腔内的液体被压缩并排出。
当齿轮继续转动时，压油腔内的液体被压入液压系统，吸油腔内的液体再次被吸入，如此循环往复，实现了液体的连续输送。
三、齿轮泵的优缺点齿轮泵具有以下优点：1. 结构简单，制造成本低。
2. 可以输送高压、高粘度的液体。
3. 转速范围广，适用于不同的工作条件。
4. 工作可靠，不易出现故障。
但是齿轮泵也有一些缺点：1. 噪音大，振动较大。
2. 由于齿轮的相互啮合，容易出现磨损和漏油现象。
