KYN28高压柜调试步骤
KYN28高压柜调试步骤
一、高压开关柜简述
高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；
3 防止带电挂接地线，即防止带电合接地开关；
4 防止带接地线送电，即防止接地开关处于接地位置时送电；
5 防止误入带电间隔)
a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、主电源柜送电操作程序
1) 关闭所有柜门及后封板,并锁好。
2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）
4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。
（因主电源与备用电源设置机械连锁，当主电源断路器在工作位置时，备用电源断路器必须在实验位置）
5) 观察带电显示器，确定外线电源已送至本柜。
（带电显示器面板显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示灯不亮，则需先送外电源至本柜。
）
6)合转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
（操作分、合转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
）
7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时信号屏故障鸣响。
此时观察综合继保，如保护跳闸灯亮，则故障为线路过流，在故障检修时可按信号屏复归按钮取消鸣响，在检修完毕后，需按综合继保面板复归按钮手动复位综合继保。
）
三、主电源柜停电操作程序
1) 观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。
2)分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。
）
3) 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）
4) 观察带电显示器，确认不带电方可继续操作。
（进线柜下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁，但在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代表进线柜不带电，如外电源没停，此时电缆室是带高压电的，强行进入有生命危险。
）
5) 打开下门，验电（必需验电），放电（必需放电），挂接地线（必需挂接地线），维修人员可进入维护、检修。
四、备用电源柜操作程序与主电源柜同理。
五、计量柜操作程序
1）计量手车为动静触头直接连接，不具有分断能力及灭弧能力，绝对不能带负荷摇进摇出计量手车。
2）计量手车和进线开关柜断路器具有电气及机械连锁，在主电源（备用电源）断路器分闸后才能操作摇进或摇出计量手车，不可强行操作，以免损坏联锁装置。
当带负荷强行摇出计量手车时主电源（备用电源）断路器则自动分闸，以免造成人身伤亡。
3）摇进摇出计量手车的方法同断路器手车。
六、PT柜操作程序
1）首先摇进PT手车。
2）观察带电显示器，如显示器灯亮，则10KV高压已送至本柜，检查电压表是否显示正常。
3）摇进摇出PT手车的方法同断路器手车。
七、出线柜送电操作程序
1) 关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关柜下门）
2) 将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔，柜下门闭锁。
3) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推), 断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
4) 观察上柜门各仪表、号指示是否正常。
（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，接地分闸指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）
5) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
6) 操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功。
（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
）如不能正常合闸时，检查变压器门是否关闭。
7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，同时故障音响鸣响。
此时观察综合继保，如保护跳闸灯亮，则故障为线路过流，在检修完毕后，需按综合继保面板复归按钮手动复位综合继保。
）
八、出线柜停电操作程序
1) 操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。
）
2) 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）
3) 推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。
(拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。
)
4) 观察带电显示器，确认不带电方可继续操作。
5) 将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可进入维护、检修。
6) 接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关，也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作。
接地开关与柜下门联锁可紧急解锁，只有在确认必要时才可紧急解锁，否则有触电危险。
九、电气与机械连锁
1）主电源与备用电源
主电源（备用电源）断路器设有电气与机械连锁，两断路器不能同时合闸，当主电源断路器在工作位置时，备用电源只能在实验位置且不能合闸。
反之同理。
2）主电源（备用电源）断路器与计量手车
只有计量手车在工作位置是，主电源（备用电源）断路器才能合闸，断路器合闸以后，不允许带负荷摇出计量手车，当误操作预摇计量手车，断路器会立刻跳闸，且信号屏报警。
3）1#出线柜与1#变压器
1#出线柜与1变压器设有电气连锁，当变压器门在全部关闭的情况下，1#出线柜才能够合闸，如有其中一门未关，或全部未关，则1#出线柜不能合闸。
KYN28操作规程
KYN28操作规程引言概述：KYN28是一种常用的高压开关设备，广泛应用于电力系统中。
为了确保设备的正常运行和操作人员的安全，制定了一系列的KYN28操作规程。
本文将详细介绍KYN28操作规程的内容和步骤。
一、设备检查与准备1.1 检查设备外观首先，操作人员应子细检查KYN28设备的外观，确保设备没有明显的损坏或者松动。
特殊要注意接地开关和断路器的位置是否正确，以及仪表和指示灯是否正常。
1.2 检查电源和电气连接接下来，操作人员需要检查设备的电源和电气连接是否正常。
确保电源路线连接正确，接地可靠，并检查电缆的绝缘情况。
此外，还需要检查控制路线和信号路线的连接是否坚固。
1.3 检查辅助设备在设备检查过程中，还需要检查辅助设备的正常运行情况。
包括冷却系统、压力系统、机械传动系统等。
确保这些设备能够正常工作，以保证整个KYN28设备的稳定运行。
二、操作步骤2.1 开启设备在进行任何操作之前，首先要确保设备处于断电状态。
然后，按照操作规程的要求，挨次开启主断路器、接地开关和辅助设备。
确保每一个开关的操作正确，并注意观察仪表和指示灯的反应。
2.2 进行设备操作在设备开启后，根据实际需要进行相应的操作。
例如，可以使用手动操作或者自动操作方式进行设备的开关控制。
在进行操作过程中，要严格按照操作规程的要求进行，确保操作的准确性和安全性。
2.3 关闭设备在完成设备操作后，需要按照操作规程的要求，挨次关闭辅助设备、接地开关和主断路器。
在关闭过程中，要注意操作的顺序和步骤，并确保每一个开关的操作正确。
同时，要观察仪表和指示灯的反应，确保设备关闭后的状态正常。
三、应急处理措施3.1 设备故障处理在操作过程中，如果浮现设备故障或者异常情况，操作人员应即将住手操作，并按照操作规程的要求进行故障处理。
例如，可以进行设备的检修、更换损坏部件等。
在进行故障处理时，要注意操作的安全性，避免进一步损坏设备或者造成人员伤害。
3.2 紧急停电处理在紧急情况下，如发生火灾、漏电等危（wei）险情况，操作人员需要即将采取紧急停电措施。

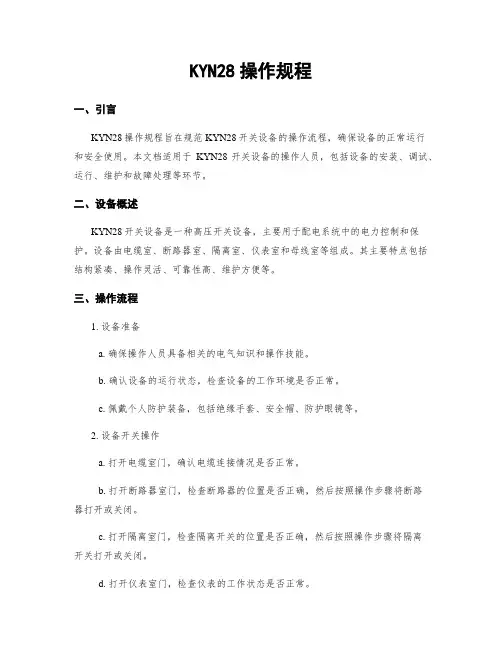

KYN28操作规程
KYN28操作规程一、引言KYN28操作规程旨在规范KYN28开关设备的操作流程，确保设备的正常运行和安全使用。
本文档适用于KYN28开关设备的操作人员，包括设备的安装、调试、运行、维护和故障处理等环节。
二、设备概述KYN28开关设备是一种高压开关设备，主要用于配电系统中的电力控制和保护。
设备由电缆室、断路器室、隔离室、仪表室和母线室等组成。
其主要特点包括结构紧凑、操作灵活、可靠性高、维护方便等。
三、操作流程1. 设备准备a. 确保操作人员具备相关的电气知识和操作技能。
b. 确认设备的运行状态，检查设备的工作环境是否正常。
c. 佩戴个人防护装备，包括绝缘手套、安全帽、防护眼镜等。
2. 设备开关操作a. 打开电缆室门，确认电缆连接情况是否正常。
b. 打开断路器室门，检查断路器的位置是否正确，然后按照操作步骤将断路器打开或关闭。
c. 打开隔离室门，检查隔离开关的位置是否正确，然后按照操作步骤将隔离开关打开或关闭。
d. 打开仪表室门，检查仪表的工作状态是否正常。
e. 打开母线室门，检查母线的连接情况是否正常。
3. 设备调试和运行a. 按照设备的调试流程，进行设备的调试工作，确保设备的各项参数符合要求。
b. 按照设备的运行流程，进行设备的运行工作，监测设备的运行状态，确保设备的正常运行。
4. 设备维护a. 定期检查设备的绝缘状况，如发现异常，及时处理。
b. 定期检查设备的接线和连接情况，确保连接可靠。
c. 定期清洁设备的外观和内部，保持设备的清洁和整洁。
d. 定期检查设备的仪表和指示灯，确保其正常工作。
5. 故障处理a. 在设备发生故障时，首先切断电源，确保人员的安全。
b. 根据故障现象和报警信息，进行故障排除。
c. 如无法解决故障，及时报告上级，并按照相关的故障处理流程进行处理。
四、安全注意事项1. 操作人员必须经过专门的培训，掌握设备的操作规程和安全知识。
2. 在操作设备时，必须佩戴个人防护装备，严禁穿戴金属饰品。

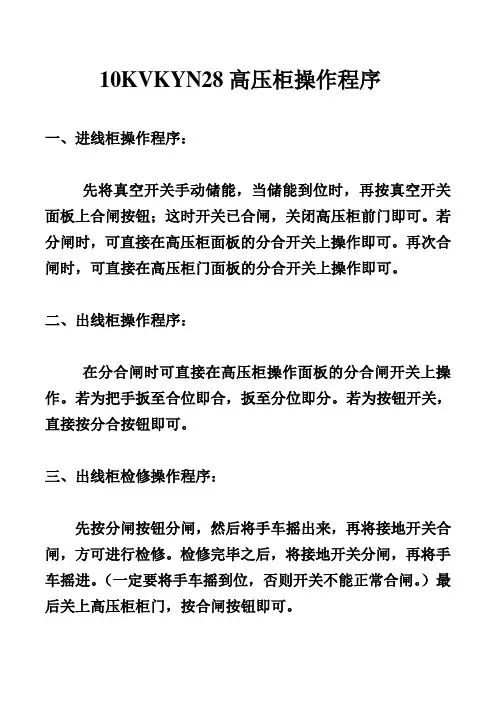

10KVKYN28高压柜操作程序
