LZ尾矿干排脱水筛脱水流程(精)
尾矿干排最佳方案
尾矿干排最佳方案引言尾矿干排是一种常见的尾矿处理方式，其通过干排技术将尾矿处理成干状物质，降低水分含量，减少对环境的影响。
本文将介绍尾矿干排的最佳方案，包括技术原理、实施步骤和效益评估。
技术原理尾矿干排的主要技术原理包括离心脱水、过滤和干燥。
具体步骤如下：1.离心脱水：尾矿首先通过离心机进行脱水，以去除其中的大部分水分。
离心机以高速旋转的离心力将水分从尾矿中分离出来。
2.过滤：离心脱水后的尾矿进入过滤系统，通过过滤介质（如滤布、滤网等）进一步去除水分。
过滤系统通过施加压力或使用真空抽取的方式，将尾矿中的水分挤出。
3.干燥：过滤后的尾矿进入干燥设备，通过加热或蒸发的方式将残留的水分彻底去除，得到干燥的尾矿。
实施步骤尾矿干排的实施步骤可以总结为以下几点：1.前期准备：确定尾矿干排项目的范围和目标，并编制详细的项目计划。
包括选择干排设备、分析现有尾矿处理系统和评估环境影响等。
2.设备选型：根据项目要求和尾矿特性，选择适合的离心机、过滤系统和干燥设备。
考虑设备性能、维护成本和能源消耗等因素，并与供应商进行洽谈。
3.设计和建设：根据选型结果，设计尾矿干排系统的整体布局和设备配置。
确保各个环节之间的顺畅衔接和物料流动，避免短板效应。
在施工过程中，注重安全和环保要求。
4.调试和运行：完成建设后，进行系统调试和设备运行测试。
根据实际情况，调整操作参数，以达到最佳干排效果。
并建立运行和维护的规范和流程。
根据设备和系统的实际运行情况，制定维护计划和保养方案，定期进行检修和维护。
5.监测和改进：在运行过程中，逐步积累运行数据和监测结果，定期对系统进行评估和改进。
根据数据分析，确定系统存在的问题，并采取相应措施加以改进。
效益评估尾矿干排的效益主要体现在以下几个方面：1.资源利用：尾矿干排可以实现尾矿中有价值物质的回收利用，提高资源利用率。
干燥的尾矿可以作为建材或填充料等，减少对自然资源的开采。
2.环境保护：尾矿干排相比传统的湿排方式，减少了对水资源的消耗和对土地的占用。
尾矿干排工艺流程
尾矿干排工艺流程尾矿干排是一种对矿石尾矿进行处理的工艺流程，旨在通过干排技术将尾矿中的水分去除，从而减少对环境的影响，并提高尾矿的资源利用率。
尾矿干排工艺流程包括多个步骤，下面将对其进行详细介绍。
首先，尾矿干排工艺流程的第一步是原料的准备。
在这一步骤中，尾矿需要经过破碎、磨矿等工艺，将其破碎成适当的颗粒大小，以便后续的处理。
同时，对尾矿的成分和性质进行分析，为后续工艺流程的设计提供依据。
第二步是脱水处理。
尾矿中含有大量的水分，需要通过脱水处理将其去除。
常用的脱水设备包括压滤机、离心机等，通过这些设备可以将尾矿中的水分脱除，从而得到干燥的尾矿。
第三步是干排处理。
在这一步骤中，干燥的尾矿通过输送带或输送设备进行输送，最终形成尾矿堆放场。
尾矿堆放场需要进行合理的规划和设计，以确保尾矿的稳定堆放和安全堆垛。
第四步是环境保护措施。
尾矿干排工艺流程中，需要考虑对环境的影响，采取相应的环保措施。
例如，在尾矿堆放场周围设置围护墙、植被覆盖等措施，防止尾矿对周围环境造成污染。
最后一步是监测和管理。
尾矿干排工艺流程中，需要对尾矿堆放场周围的环境进行定期监测，确保环境不受到污染。
同时，对尾矿堆放场进行定期的管理和维护，确保尾矿的稳定堆放和安全堆垛。
总之，尾矿干排工艺流程是对尾矿进行处理的重要工艺，通过脱水、干排等步骤，可以将尾矿中的水分去除，减少对环境的影响，提高资源利用率。
同时，需要加强对环境的保护和管理，确保尾矿处理过程中不对环境造成负面影响。
尾矿干排设备工艺流程
尾矿干排设备工艺流程
尾矿干排设备的工艺流程包括以下几个步骤：
1. 采集尾矿：从矿山或选矿厂收集尾矿，将其输送到干堆放区或干矿仓。
2. 固液分离：通过震动筛、离心机等设备，将尾矿中的固体颗粒与水分分离。
固体颗粒被收集用于堆积或再利用，水分则通过管道排出。
3. 干堆放/干矿仓：将固体颗粒堆放在设计合理的干堆放区或
存储在干矿仓中，使其在自然条件下干燥。
4. 除尘处理：通过除尘设备，如布袋除尘器、电除尘器等，对尾矿干堆放区或干矿仓排放的废气进行处理，防止尾矿中的细粒物质和污染物扩散到空气中。
5. 废水处理：将从固液分离中收集的尾矿废水经过处理设备进行处理，去除其中的固体颗粒和有害物质，使其达到排放标准。
处理后的废水可以再利用或安全排放。
以上是尾矿干排设备的基本工艺流程，具体的设备和操作方式可能会因应用场景和工艺要求的不同而有所不同。
尾矿干排设备工艺流程
尾矿干排设备工艺流程
1、旋流器和浓缩机流程
将含水量80~90%的尾矿浆，通过泥浆泵给入旋流器中经浓缩后给入浓缩机，进行细粒级颗粒的浓缩，浓缩机溢流为澄清水，返回生产循环水回用。
旋流器沉砂与浓缩机底流合并后尾矿含水量在45%～50%。
该尾矿干排流程充分的利用了尾矿不同粒径的差异，优先将大颗粒浓缩，提高了浓缩机的处理能力，减少了浓缩机的直径，节省了投资。
缺点是排出的尾矿浓度不高，不易干堆。
2、浓缩机+泥浆泵流程
浓缩机+泥浆泵流程，是将尾矿直接给入浓缩机设备，浓缩脱水至45~60%范围内，在利用泥浆泵将尾矿送至尾矿库。
该工艺方法，适于中小型矿山，能够降低70%左右的尾矿浆输送量。
该工艺特点是简单、效益明显，根据实地需要情况可以选择高效浓缩机、深锥浓缩机、斜板浓密箱等多种浓缩设备，但脱水率不高，不易干堆。
3、浓缩机+过滤机流程
该尾矿干排流程是将尾矿给入浓缩机，浓缩机低流给入到过滤机中，通过过滤使尾矿浆含水量范围在15～20%，其中缩机的溢流水和过滤水返回生产循环水回用，而且可直接进行干排，但该工艺若想达到脱水效率，需要较大规格的浓缩机，不仅占地面积达，且投资成本较高，不适于中大型选矿厂应用。

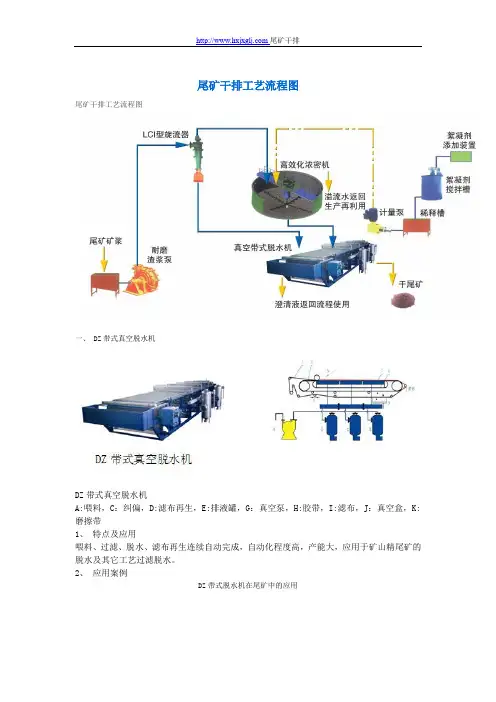

尾矿干排工艺流程图
尾矿干排工艺流程图尾矿干排工艺流程图一、 DZ带式真空脱水机DZ带式真空脱水机A:喂料，C：纠偏，D:滤布再生，E:排液罐，G：真空泵，H:胶带，I:滤布，J：真空盒，K:磨擦带1、特点及应用喂料、过滤、脱水、滤布再生连续自动完成，自动化程度高，产能大，应用于矿山精尾矿的脱水及其它工艺过滤脱水。
2、应用案例DZ带式脱水机在尾矿中的应用3、 DZ外型尺寸图4、 DZ规格参数过滤宽度2000㎜2500㎜3200㎜过滤长度（㎜）过滤面积㎡重量㎏外形尺寸L*W*H（mm）过滤面积㎡重量㎏外形尺寸L*W*H（mm）过滤面积（㎡）重量（㎏）外形尺寸L*W*H（mm）12000 24 18200 16300*2800*2060 30 25300 17400*3350*2365 38.4 32900 17400*4050*2565 14000 28 18700 18300*2800*2060 35 27400 19400*3350*2365 45 35300 19400*4050*2565 16000 32 20200 20300*2800*2060 40 29500 21400*3350*2365 51.2 37700 21400*4050*2565 18000 36 21700 22300*2800*2060 45 31600 23400*3350*2365 58 40100 23400*4050*2565 20000 40 28000 24300*2800*2060 50 38600 25400*3350*2565 64 42500 25400*4050*2565 22000 44 30000 26300*2800*2060 55 40900 27400*3350*2565 70.4 51000 27700*4050*3200 24000 48 32000 28300*2800*2060 60 43200 29400*3350*2565 77 53500 29700*4050*3200 26000 52 34000 30300*2800*2060 65 45500 31400*3350*2565 83.2 56000 31700*4050*3100 28000 56 36000 33400*2850*2360 70 478000 33400*3350*2565 89.6 58500 33700*4050*3200 30000 60 38000 35400*2850*2360 75 51100 35400*3350*2565 96 61000 35700*4050*3200过滤宽度4000㎜4500㎜过滤长度（㎜） 过滤面积（㎡） 重量 （㎏） 外形尺寸L*W*H （mm ） 过滤面积（㎡） 重量（㎏） 外形尺寸L*W*H （mm ）12000 48 48000 17700*4900*3200 54 55000 17700*5400*3200 14000 56 51000 19700*4900*3200 63 57900 19700*5400*3200 16000 64 53600 21700*4900*3200 72 60800 21700*5400*3200 18000 72 56200 23700*4900*3200 81 63700 23700*5400*3200 20000 80 58800 25700*4900*3200 90 72000 26200*5400*3600 22000 88 66600 26200*4900*3600 99 75200 28200*5400*3600 24000 96 69400 28200*4900*3600 108 78400 30200*5400*3600 26000 104 72200 30200*4900*3600 117 81600 32200*5400*3600 28000 112 75000 32200*4900*3600 126 84800 34200*5400*3600 3000012077800 34200*4900*360013588000 36200*5400*3600注：外形尺寸不含排液罐的尺寸。

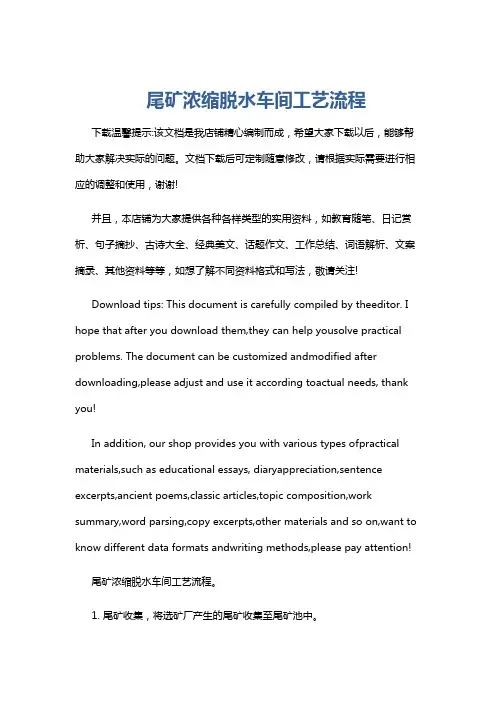

尾矿浓缩脱水车间工艺流程
尾矿浓缩脱水车间工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!尾矿浓缩脱水车间工艺流程。
1. 尾矿收集，将选矿厂产生的尾矿收集至尾矿池中。
尾矿干排工艺流程
尾矿干排工艺流程
尾矿是矿山废弃物中的一种，它包含了矿石中未提取出来的金属物质以及矿石经过破碎、磨矿等工序后产生的固体废弃物。
尾矿的处理对于矿山的环境保护和资源回收利用非常重要。
尾矿干排工艺是一种常用的尾矿处理方法，下面给出一个尾矿干排工艺流程的简要介绍。
首先，在尾矿干排工艺流程中，需要对尾矿进行浓缩处理。
通过重力或离心力将尾矿中的固体颗粒和液体分离，减少尾矿的体积，便于后续的处理。
其次，经过浓缩处理的尾矿需要进一步去除其中的水分。
利用过滤、压滤、脱水离心等方法，使尾矿中的水分含量降到一个合适的范围，以便于干排。
然后，干排的尾矿需要通过输送设备进行运输和堆放。
通常采用输送带、刮板运输机等设备，将干排的尾矿输送到预先准备好的堆场。
在堆场上，尾矿会形成较为平整的堆体，并通过边坡防护措施防止塌方。
最后，尾矿堆放完毕后，还需要进行监测和管理。
对于尾矿堆场的稳定性、环境影响等进行监测和评估，及时发现和处理堆场问题，确保工艺流程的稳定和安全运行。
总结起来，尾矿干排工艺流程包括浓缩处理、去除水分、输送堆放以及监测管理等环节。
通过这一工艺流程，可以实现尾矿的干排，减少水资源消耗，减轻环境污染，并可以获得一部分
金属物质的回收利用。
当然，不同的尾矿类型和矿山情况可能需要有所调整和细化，但大致的工艺流程是类似的。
尾矿干排工艺的开展，可以有效地保护环境，减少尾矿对地下水和地表水的污染，提高资源的利用率，同时也有利于做好矿山的复垦和环境整治工作。
随着科技的发展，尾矿干排工艺也在不断创新和改进，以便更好地适应不同矿石的处理需求，实现更加高效和环保的尾矿处理方式。
脱水流程分类与选择
世上无难事，只要肯攀登
脱水流程分类与选择
一、脱水流程分类根据脱水产品的用途不同，湿法选矿产品固液分离的工艺流程主要有以下几种：（一）精矿脱水以回收精矿为目的,也可同时回收几乎不含固体的清水。
用来处理浮选或细粒重选精矿。
一般采用图1 所示流程。
采用真空过滤所得湿精矿，为满足后续作业对原料水分的要求，或在严寒地区防止精矿冻结而影响装卸还需干燥。
图1 精矿脱水原则流程
(二）尾矿脱水以回收清水（含固体量甚低）为目的，将尾矿中多余的水在选矿厂区内脱出，供循环使用。
同时，提高尾矿浓度,减少尾矿输送量,节约能源，提高选矿经济效益。
在对尾矿进行干运，干堆的选矿厂,尾矿矿浆须经浓缩和过滤。
粗、细粒尾矿脱水流程如图2 和图3 所示。
图2 细粒尾矿脱水流程
（三）中矿脱水目的在于提高中矿或低品位粗精矿矿浆浓度，为下一步作业提供浓度合适的矿浆。
也可同时回收脱出的清水，供循环使用。
其流程如图4 所示。
[next] （四）分级脱泥以分出矿浆中的细粒级或矿泥为目的，为下一步选别作业提供合适的矿浆，或回收粗粒洗矿产品，或将溢流单独处理或丢弃。
脱泥流程如图4 所示。
图3 粗粒尾矿脱水流程
图4 中矿脱水或脱泥流程图
二、脱水流程选择选矿产品脱水工艺流程的选择，主要根据对脱水后的物料水分或浓度要求、物料的粒度差别以及物料与水的结合状态来确定。
一般结合设备选型同时考虑。
理想的液固分离过程应该是使液体和固体完全分开。
实际上没有这种设备。
在一般情况下，总会有细粒固体物料残留在液体中,同时。
隆中重工尾矿干排筛系统工艺详解课件
尾矿干排筛系统对于环境保护、资源利用和企业可持续发展具有重要意义，能 够减少尾矿堆存的环境污染和安全隐患，提高矿产资排筛系统的历史与发展
01 02
尾矿干排筛系统的起源
尾矿干排筛系统最早起源于20世纪70年代，随着采矿工业的发展和环 保要求的提高，传统的湿法排放尾矿已经不能满足需求，因此干排筛系 统逐渐得到广泛应用。
尾矿干排筛系统工艺流程详解
尾矿收集
采矿作业中产生的尾矿通过管道或车 辆输送到尾矿干排筛系统的储矿池中。
02
输送与提升
储矿池中的尾矿通过泵或输送机输送 到振动筛上。
01
资源化利用
干燥后的尾矿可根据需要进行资源化 利用，如制作建筑材料、提取有价元 素等。
05
03
筛分
振动筛对尾矿进行筛分，将大颗粒的 尾矿筛出，小颗粒的尾矿进入下一处 理环节。
收集和处理。
除尘器采用高效过滤材料，能够 有效地过滤和收集粉尘，保证生
产环境的清洁和员工的健康。
除尘器的结构紧凑、操作简便、 维护方便，能够大大提高生产效
率。
其他辅助设备
其他辅助设备包括电机、减速机、支 架等，它们在尾矿干排筛系统中起着 重要的作用，保证了整个系统的正常 运行。
这些辅助设备的制造和安装都符合相 关标准和规范，保证了整个系统的安 全性和可靠性。
输送带
输送带是尾矿干排筛系统中的重要辅助设备之一，主要负责对筛选后的尾矿进行输送。
输送带采用高强度、耐磨、耐腐蚀的材料制成，能够满足长期连续工作的要求。
输送带的运行平稳、噪音低、维护方便，能够大大提高生产效率。
除尘器
除尘器是尾矿干排筛系统中的重 要辅助设备之一，主要负责对筛 选和输送过程中产生的粉尘进行
尾矿干排工艺流程
尾矿干排工艺流程
《尾矿干排工艺流程》
尾矿干排工艺是指将矿石处理后的尾矿通过一系列工艺手段进行干排放，达到减少水域污染和提高资源利用率的目的。
尾矿干排工艺流程通常可以分为以下几个步骤：
1. 尾矿脱水：首先将含水量较高的尾矿进行脱水处理，通常采用离心脱水机或压滤机进行脱水，将尾矿中的水分尽可能去除。
2. 尾矿干排：脱水后的尾矿通过输送带或输送管道进行干排放，将其堆积到指定的场地上进行堆放或堆场。
3. 透水性处理：对于一些特殊性质的尾矿，如黏性较强的尾矿，还可以采用透水性处理措施，比如添加透水材料或进行土工护坡，以提高尾矿的透水性，减少积水和滞留污染物。
4. 堆场管理：对于干排放的尾矿堆场，需要进行管理和监测，确保堆场稳定、安全。
通常需要定期对堆场进行巡视、清理和维护，以防止尾矿溢出和影响周边环境。
尾矿干排工艺流程的实施，可以有效减少对水资源的占用和污染，提高矿产资源的综合利用率，符合可持续发展的要求。
然而，尾矿干排也需要进行科学规划和有效管理，避免对周边环境和生态造成负面影响。
因此，在实施尾矿干排工艺流程时，需要充分考虑环境保护和资源利用的双重目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隆中重工销售热线400-658-0379白经理
添加目录标题
1 2 3 4
5
尾矿干排工艺的发展 尾矿干排工艺流程图 尾矿干排筛的作用 尾矿干排筛的技术特点 尾矿干排筛的结构组成图
隆中重工销售热线400-658-0379白经理
尾矿干排工艺的发展
•尾矿干排工艺很多，为了解决尾矿脱水问题，过去常用浓缩 （浓缩机或旋流器）+过滤机或压滤机系统，但存在占地面积 大，投资大、电耗高，使用成本高等问题。
行业PPT模板：/hangye/ PPT素材下载：/sucai/ PPT图表下载：/tubiao/ PPT教程： /powerpoint/
Excel教程：/excel/ PPT课件下载：/kejian/ 试卷下载：/shiti/
隆中重工销售热线400-658-0379白经理
尾矿干排筛的技术特点
隆中重工销售热线400-658-0379白经理
尾矿干排筛的结构组成图
隆中重工销售热线400-658-0379白经理
感谢您的收看
隆中重工销售热线400-658-0379白经理
•近年来国内逐渐兴起的一项新的尾矿处理工艺是是指经选矿 流程输出的尾矿浆经浓缩后，再经脱水振动筛设备处理，筛上 产品含水量通常在20%以下，可直接转运至固定地点进行干 式堆存。
•该工艺具有投资小，效率高，占地面积小，运营成本低等优 点，是目前市场上最经济实用的方式。如果与过滤机或压滤机 配合使用，可大大减少压滤机和过滤机的面积。由于该工艺的 显著优点，很快在国内得到推广应用。
隆中重工销售热线400-658-0379白经理
尾矿干排工艺流程图
隆中重工销售热线400-658-0379白经理
尾矿干排工艺流程
1.精矿脱水。以回收精矿为目的，也可以同时回收几乎不含固体的清水。 用来处理浮选或细粒重选精矿。采用真空过滤所得湿精矿，为满足后续 作业队原料水分的要求，或者严寒地区防止精矿冻结而影响装卸还需干 燥。 2.尾矿脱水筛。以回收清水(含固体量甚低)为目的，讲尾矿中多余的水 在选矿厂区内脱出，供循环使用。同时，提高尾矿浓度，减少尾矿输送 量，节约能源，提高选矿经济效益。在对尾矿进行干运、干堆的选矿厂， 尾矿矿浆徐经过浓缩和过滤。粗、细粒度尾矿脱水流程。 3.中矿脱水。目的在于提高中矿或低品位的粗精矿矿浆浓度，为下一步 作业提供浓度合适的矿浆。也可同事回收脱出的清水，供循环使用。 4.分级脱泥。以分出矿浆中的细粒级或矿泥为目的，为下一步选别作业 提供合适的矿浆，或者回收粗粒洗矿产品，或将溢流单独处理或丢弃。
回收设备，具有结构简单、造价低、效率高、耗
能低、噪声小及维护方便等特点。
隆中重工销售热线400-658-0379白经理
尾矿干排筛
隆中重工销售热线400-658-0379白经理
尾矿干排筛的技术特点
1、工作频率高、振动强度大、筛上产品水分低、单位处理能力高， 当用于尾矿脱水时能得到较高的固体回收率。 2、采用自同步原理，电机通过胎式联轴器驱动振动器，结构简单， 工作噪声低。 3、负倾角安装，予脱水段筛面与水平成45度安装，增加脱水面积并 促使物料尽快脱水形成滤层。 4、为了适应不同尾矿性质差别，本筛振幅可调，方法是调整主副偏 心块夹角，从而满足不同性质尾矿的脱水效果，尽最大努力达到最优 的工艺效果。 5、侧板与横梁联接采用扭剪型高强螺栓，没有焊缝，避免了因焊接 应力造成的侧板开裂问题。
隆中重工销售热线400-658-0379白经理
尾矿干排筛的作用
尾矿干排筛就是在高频筛基础上，结合金属尾矿
特点而专门研制的一种用于金属尾矿干排的振动
筛，主要用于铁矿、铜矿、金矿、铝矿等尾矿脱
水。它是针对我国大量尾矿干排筛存型高效尾矿 PPT模板下载：/moban/ 节日PPT模板：/jieri/ PPT背景图片：/beijing/ 优秀PPT下载：/xiazai/ Word教程： /word/ 资料下载：/ziliao/ 范文下载：/fanwen/ 教案下载：/jiaoan/
