实验一_刀具几何角度的测量
刀具实验报告 1车刀,2质量实验
金属切削原理与刀具设计实验报告书班级姓名学号机械工程系实验一车刀几何角度测量实验报告一、课程名称：金属切削原理与刀具设计二、实验名称：车刀几何角度测量实验三、实验设备：车刀量角仪；车刀模型四、实验目的：1.了解车刀量角仪的结构、工作原理和使用方法；2.掌握车刀主要几何参数的测量方法；3.加深对有关基本概念的理解，并了解车刀几何角度在切削过程中的作用。
五、实验内容：1.熟悉和调整车刀量角仪；2.测量45°弯头外圆车刀、90°车刀、直头外圆车刀、螺纹车刀的六个主要几何角度。
（任选二到三种车刀测量）六、实验报告：1.任选一种刀具，画图标注刀具正交面内的前角γ0、后角α0、副后角α0’、主偏角κr、副偏角κr′和刃倾角λs。
2.车刀量角仪型号：3.车刀几何角度实测记录被测车刀前角γo（°）后角αo（°）副后角αo’（°）主偏角κr（°）副偏角κr′（°）刃倾角λs（°）正交平面法平面正交平面法平面副正交平面基面基面切削平面七、思考题：1.45°弯头外圆车刀车外圆和端面时，主、副切削刃分别在什么位置，画图示意（要求示意工件、刀具，指出进给运动方向、已加工表面、待加工表面、过渡表面）2.为什么在车刀的工作图上不标注副前角?3.车刀按结构分常见类型有哪些？各有何优缺点？4.用车刀正交平面、法平面角度换算公式分析实验结果。
实验一 车刀几何角度测量实验一、实验目的1.了解车刀量角仪的结构、工作原理和使用方法；2.掌握车刀主要几何参数的测量方法；3.加深对有关基本概念的理解，并了解车刀几何角度在切削过程中的作用。
二、实验设备车刀量角仪 ；车刀模型三、实验装置和实验原理（一）车刀量角仪的结构及特性本仪器用于测量各种车刀的正交平面参考系、法平面参考系和假定工作平面、背平面参考系的几何角度。
其结构如图1-1所示。
图1-11、 盘形工作台2、 矩形工作台2a 矩形工作台指针 2c 固紧螺钉 2b 滑动刀台 2d 被量刀具 3、 主量角器 3a 量刀板与指针 3b 升降螺母4、 副量角器12 34 2a2b2c2d3a 3b4a 4b 5a 5b5c54c4a 指针 4c 摇臂 4b 固紧手轮5、 附件 5a 立柱 5c 手轮 5b 量角器支座（二）使用方法（以直头外圆车刀为例）1、测量主偏角：主偏角是在基面上测量的主切削刃S 与车刀进给方向之间的夹角。
车刀几何角度测量1
车刀几何角度测量车刀几何角度测量一、实验目的1、通过实验巩固和加深对车刀几何角度的标注坐标系平面与车刀几何角度坐标系的基本定义的了解；2、了解车刀量角仪的结构与工作原理，熟悉其使用方法；3、掌握车刀标注角度的测量方法。
二、实验设备1、SJ34型车刀量角仪、SJ25型车刀量角仪；2、实验用车刀教具：45°外圆车刀、75°外圆车刀、外圆车刀、45°弯头车刀、切断刀等。
所用车刀教具的刀杆的截面为矩形。
三、车刀量角仪的结构原理及使用方法1、SJ34型车刀量角仪的结构与工作原理及使用方法图1所示为SJ34型车刀量角仪。
它能测量各类型车刀的任意剖面中的几何角度。
其结构与工作原理及使用方法如下：1—底座 2—立柱 3—滑块 4—小扇形刻度盘 5—小转盘 6—大扇形刻度盘 7—测量片 8—转盘 9—滑板 10—转盘底 11—旋钮 12—旋钮图1 SJ34型车刀量角仪结构立柱2上有三条间隔90°且铅垂的V形槽，靠近顶部有一条水平的圆环V形槽。
滑块3可轻便地沿立柱2上下移动。
通过调节滑块3中钢珠的弹簧压力（钢珠被压在立柱2的V 形槽中），能保持装在滑块3上的小扇形刻度盘4、大扇形刻度盘6、测量片7等零件停留在任意高度位置上，且不需要锁紧。
当滑块3向上移动到顶端时，钢珠落入圆环V形槽中，滑块3即可自由转动，以供选择合适的测量工作位置。
由于有三个相互垂直的测量工位，使测量角度时调整极为方便。
特别要注意的是：滑块3只有上移到顶端时才可转位，否则钢珠将会拉毛立柱2的表面。
被测车刀放在转盘8的载刀台（在旋钮11大两侧各有一个载刀台）上贴紧相互垂直的两个承刀面上，可将其在转盘座10上回转或在底座1及滑板9上纵、横向平移，并调整滑块3的位置，以使被测车刀的被测面或被测刀刃能与测量片7接触。
这样，可分别测得在主剖面坐标系内的被测车刀的偏角、前角、后角和刃倾角。
若调整转盘8，使转盘8的指示针在转盘座10的刻度盘上所指示的数值为零，并用旋钮11锁紧。
机械制造技术基础-A-实验指导书
目录实验一车刀几何角度测量实验二车床三箱结构认识实验三滚齿机的调整与加工实验四机床工艺系统刚度测定实验五加工误差统计分析实验一车刀几何角度测量( 2 学时）一、实验目的1、加深对刀具几何角度及各参考坐标平面概念的理解；2、了解万能量角台的工作原理,掌握刀具几何角度的测量方法;3、学会刀具工作图的表示方法.二、实验设备1、万能量角台一台.2、测量用车刀若干把.三、实验原理刀具几何角度的测量是使用刀具角度测量仪完成的,刀具角度测量仪即万能量角台的测量原理如图1—1所示，立柱式万能量角台主要由台座、立柱、垂直升降转动套、水平回转臂、移动刻度盘和指度片等零件组成。
松开侧锁紧螺钉，可使垂直升降转动套带动水平回转臂上下移动,松开前锁紧螺钉,可使水1。
台座 2。
立柱 3.前锁紧杆 4.滑套 5. 侧锁紧螺杆 6.挡片 7.水平转臂 8。
挡片 9。
移动刻度盘10。
指度片 11。
紧固螺钉 12.定位销钉图1-1 万能量角台示意图平回转臂和移动刻度盘绕水平轴转动。
移动刻度盘可沿着水平回转臂上的水平槽水平移动，并根据测量需要紧固在某一确定位置。
指度片可绕螺钉销轴转动，其底部靠近被测量的表面，指针指示测量角度.用上述这些零件位置的变动，即可实现各参考平面内刀具角度的测量。
测量时,刀具放在台座上，以刀杆的一侧靠在两定位销内侧定位。
四、实验内容1)测量主偏角滑套上的“0”刻度对准立柱上的标定线,测量时只可上下移动，不得转动。
转动水平回转臂，使其上的“0”刻度线对准滑套上的标定线。
调整测量指度片，使指度片的底面与主切削刃重合，制度片的指针所指的角度为主偏角. 2）测量负偏角方法同上,只是让指度片的底面与副切削刃重合，指针所指读数为负偏角. 3）测量前角滑套上的“0”刻度对准立柱上的标定线后，再把滑套相对于标定线顺时针转动一个主偏角的余角，转动水平回转臂，使水平回转臂上的“90”刻度线对准滑套上的“90”刻度线,调整指度片，使指度片的底面与前刀面重合，制度片的指针所指的角度为。
刀具几何角度测量实验
刀具几何角度测量实验刀具的几何角度是影响切削加工质量的重要因素之一，包括切削刃角、前角、后角、楔角等。
因此，准确地测量刀具的几何角度对于保证加工质量至关重要。
本实验旨在通过测量半径刀具的几何角度来了解刀具的基本几何特征。
1. 实验原理(1) 切削刃角：指刀刃与切削方向所成的角度。
(2) 前角：指在刀具作用于工件前，前侧刀面与工件表面所成的角度。
(4) 楔角：指刀子锋利部位顶点的前后切割刃所组成的夹角。
2. 实验设备测量半径刀具的实验设备包括：精密圆柱度千分尺、台式显微镜、减速器、圆度测量平台。
3. 实验过程(1) 切削刃角的测量先将刀具置于圆度测量平台上，用微调螺丝调试使得其保持水平状态。
接着，将显微镜放在刀具的边沿位置，通过目视读数法测量出刀刃与显微镜中一条直线之间的夹角。
这里需要注意的是，测量时需要注意观察刀刃切口的角度，尤其要避免不同部位所测得的切口角度的差异，以免影响最终的测量结果。
(2) 前角、后角的测量将刀具置于台式显微镜的中心位置，保证其与显微镜的光路垂直，然后在显微镜下观测刀具前、后侧刃面与工件的沿径向的加工角度。
该实验需要不断转动刀具，在不同的角度下观测，以保证测量结果最为准确。
(3) 楔角的测量取平面度千分尺，在其上端夹入刀具刃口，然后将其与刀具的标准位置进行比较，读取其上端和下端所测得的读数差值，即为楔角。
4. 实验结果分析在实验过程中，可以有效地观察和分析刀具各项几何特征，了解切削刃角、前角、后角、楔角等参数对加工质量的影响。
例如，切削刃角的大小会影响切削面的质量，前角的大小会对切削力产生重要影响，后角的大小会对削屑排出产生影响，而楔角则直接关系到刀具的锋利度和持久性等方面。
总之，刀具的几何角度测量实验是一项非常重要的加工技术实验，实验过程中需要格外注意每一个步骤，并保证遵守严格的安全规范，以达到理想的实验效果。

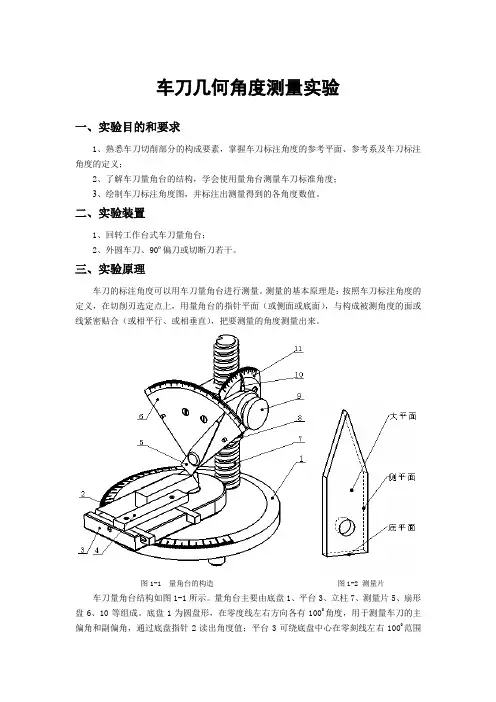

车刀几何角度测量实验
车刀几何角度测量实验一、实验目的和要求1、熟悉车刀切削部分的构成要素，掌握车刀标注角度的参考平面、参考系及车刀标注角度的定义；2、了解车刀量角台的结构，学会使用量角台测量车刀标准角度；3、绘制车刀标注角度图，并标注出测量得到的各角度数值。
二、实验装置1、回转工作台式车刀量角台；2、外圆车刀、90º偏刀或切断刀若干。
三、实验原理车刀的标注角度可以用车刀量角台进行测量。
测量的基本原理是：按照车刀标注角度的定义，在切削刃选定点上，用量角台的指针平面（或侧面或底面），与构成被测角度的面或线紧密贴合（或相平行、或相垂直），把要测量的角度测量出来。
图1-1 量角台的构造图1-2 测量片车刀量角台结构如图1-1所示。
量角台主要由底盘1、平台3、立柱7、测量片5、扇形盘6、10等组成。
底盘1为圆盘形，在零度线左右方向各有1000角度，用于测量车刀的主偏角和副偏角，通过底盘指针2读出角度值；平台3可绕底盘中心在零刻线左右1000范围内转动；定位块4可在平台上平行滑动，作为车刀的基准；测量片5，如图1-2所示，有主平面（大平面）、底平面、侧平面三个成正交的平面组成，在测量过程中，根据不同的情况可分别用以代表主剖面、基面、切削平面等。
大扇形刻度盘6上有正副450的刻度，用于测量前角、后角、刃倾角，通过测量片5的指针指出角度值；立柱7上制有螺纹，旋转升降螺母8就可以调整测量片相对车刀的位置。
四、实验内容1、利用车刀量角台分别测量所给车刀的几何角度，要求测量：κr、κr＇、λs、γo、αo、αoˊ等角度；2、记录测得的数据，并计算出刀尖角εr和楔角βo；五、实验步骤（一）调整车刀量角台至原始位置用车刀量角台测量车刀标注角度之前，必须先调整量角台使工作台、大扇形刻度盘和小扇形刻度盘指针全部指零，使定位块侧面与测量片的大平面垂直，这样就可以认为：测量片的大平面垂直于平台平面，且垂直于平台对称线（即零度线）；测量片的底平面平行于平台平面；测量片的侧平面垂直于平台平面，且平行于平台平面对称线（零度线）。
车刀角度测量实验报告
竭诚为您提供优质文档/双击可除车刀角度测量实验报告篇一：车刀角度测量(1)实验一车刀角度的测量一、实验目的与要求1．熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考平面、参考系及车刀标注角度的定义；2．了解车刀量角台的构造与工作原理，学会使用车刀量角台测量车刀标注角度；3．绘制车刀标注角度图，并标注出测量得到的各标注角度的数(:车刀角度测量实验报告)值。
二、实验仪器及用具1．回转工作台式车刀量角台2．钢板尺3．车刀若干把三、测量原理与实验方法车刀量角台测量车刀标注角度的基本原理是：按照车刀标注角度的定义，在刀刃的选定点，用量角台的指针平面（或侧面、或底面），与构成被测角度的面或线紧密贴合（或相平行、或相垂直），把要测量的角度测量出来。
图1-1所示，回转工作台式量角台主要由底盘1、平台3、立柱7、测量片5、扇形盘6、10等组成。
底盘1为圆盘形，在零度线左右方向各有100角度，用于测量车刀的主偏角和副偏角，通过底盘指针2读出角度值；平台3可绕底盘中心在零刻线左右0100范围内转动；定位块4可在平台上平行滑动，作为车刀的基准；测量片5，如图1-2所示，有大平面、底平面、侧平面三个成正交的平面组成，在测量过程中，根据不同的情况可分别用以代表剖面、基面、切削平面等；大扇形刻度盘6上有正副45的刻度，用于测量前角、后角、刃倾角，通过测量片5的指针指出角度值；立柱7上制有螺纹，旋转升降螺母8就可以调整测量片相对车刀的位置。
四、实验内容1．利用车刀量角台测量外圆车刀的标注角度，要求学生测量κr、κr＇、λs、γo、αo、αo＇等共6个基本角度，并将测得数据记录在表格内。
2．绘制出车刀标注角度图，并将其中一把车刀的角度数值标在相应的位置上。
五、实验方法1．根据车刀辅助平面及几何参数的定义，首先确定辅助平面的位置，再按着几何角度的定义测出几何角度。
2．通过测量片的测量面与车刀刀刃、刀面的贴合使指针指出所测的各几何角度。
_刀具几何角度的测量
实验一刀具几何角度的测量1.实验内容：（一）测主刀刃上的角度；①主偏角Kr大小指针为零，转动工作台使主刀刃靠大指针平面C，这时C面为主切削平面，则指针板上刻度线所对底盘上的角度即为Kr。
②刃倾角λs调整滑体高度，使大指针底边靠刀刃。
则大指针所指角度即为λs（右负、左正）。
③前角γ0使工作台沿逆时针方向转９０゜这时C面为主剖面。
调整滑体、定位块，使大指针底边靠前刀面，则大指针所指的角度为γ0（右负、左正）。
④后角а0调整滑体和定位块位置，使大指针侧边靠后刀面，则大指针所指的角度为а0。
（二）测副刀刃上的角度；①副偏角K,r大小指针对零，转动工作态使副刀刃靠大指针C面，这时C面为副切削平面。
指针板上刻度线所对底盘上刻度即为K,r。
②副后角а,0使工作台顺时针转过９０゜，调整滑体、定位块，使大指针侧边靠副后刀面，则大指针所指的角度为а,0。
（三）法剖面的角度：①法剖面的前角γn在主偏角的前提下，使工作台逆时针方向转９０゜，这时C面为主剖面，调整小指针，使小指针的角度指着测出的刃倾角λs的角度（这时大指针垂直于刀刃）。
调整滑体，定位块，使大指针底边靠前刀面，则大指针所指的角度为γn （右负、左正）。
②法剖面的后角аn调整滑体和定位块位置，使大指针侧边靠后刀面，则大指针所指的角度为аn。
2.实验结果：前角后角主偏角副偏角刃倾角所测刀具几何角度示意图外圆车刀：切断刀：3.思考题：（1）测量车刀的法剖面、横剖面中的几何角度时，车刀量角台该如何调整及测量？答：测量法剖面系车刀几何角度：测量法剖面系车刀几何角度时，主偏角、刃倾角、副偏角均与测主剖面车刀角度的原理与方法相同。
只是在测量法前角与法后角时，应旋松螺钉轴，旋转摇臂，按刃倾角正负值顺（逆）时针方向旋转刃倾角值后，固紧螺钉轴即可按法前角和法后角定义分别测出。
横剖面车刀几何角度测量方法与之相似。
（2）车刀前角与车刀刃倾角有何区别？答：车刀的前角是基面与切削时切屑流出时，刀具与切屑相接触的表面的夹角；刃倾角是在切削平面内主刀刃和基面的夹角，它影响切屑流出的方向及刀尖的强度。
实验一：刀具的标注角度
精密机械制造基础实验报告信息工程学院光机电测控专业13级1班 学号 姓名 (合作者 ) 实验日期 实验室实验一 车刀几何角度的测量一、 实验目的1．了解车刀量角台的结构、工作原理及使用方法； 2．掌握车刀主要几何参数的测量方法；3．加深对车刀各几何角度、各参考平面及其相互关系的理解，并了解车刀几何角度在切削过程中的作用。
二、 实验内容和要求1．熟悉车刀结构及其相关基本概念，熟悉车刀量角台的使用；2．测量记录四把不同类型的车刀(包括直头外圆车刀、弯头外圆车刀、偏刀、切断刀)的几个主要几何角度，读数要求精确至0.5度；3．在测量过程中应小心细致避免车刀伤及身体及碰坏刀刃。
三、 实验主要仪器设备和材料车刀量角台；被测量用车刀。
四、 实验原理方法、步骤及结果测试1．刀具相关概念的回顾(1)车刀切削部分的组成——“三面两刃一尖”（见图1-1）前刀面A γ：切屑沿其流出的刀具表面。
主后刀面A α：与工件上过渡表面相对的刀具表面。
副后刀面'A α：与工件上已加工表面相对的刀具表面。
序号考勤情况预习情况操作情况数据处理成绩判定 教师签名图1-1主切削刃S ：前刀面与主后刀面的交线，它承担主要切削工作，也称为主刀刃。
副切削刃'S ：前刀面与副后刀面的交线，它协同主切削刃完成切削工作并最终形成已加工表面，也称为副刀刃。
刀尖：连接主切削刃和副切削刃的一段刀刃，它可以是一段小的圆弧，也可以是一段直线。
(2)刀具角度参考坐标系——正交平面参考坐标系（见图1-2）刀具角度是确定刀具切削部分几何形状的重要参数，要确定刀具的角度，必须先确定用于定义和规定刀具角度的各种基准坐标平面，组成各种参考坐标系。
根据有无考虑进给运动与安装条件，参考坐标系可分为标注（静止）参考坐标系和工作（动态）参考坐标系。
标注参考系中最常用的是正交平面参考坐标系，其主要有以下三个平面组成。
基面P γ：通过主切削刃上某一指定点，并与该点切削速度方向相垂直的平面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一刀具几何角度的测量
一、实验目的：
1．学习测量车刀几何角度的方法及仪器使用。
2．加深对车刀几何角度的定义和理解。
二、实验容和要求
1．使用车刀量角台，测量给定外圆车刀的前角
γo 、后角α0、主偏角K r 和副
偏角'r K ，并将测量结果记入实验报告；了解刃倾角λs 定义和作用。
2．每人测两把车刀，切断刀和外圆各一把。
⒊ 根据测量结果，绘制车刀简图，并回答问题。
三、仪器及工具
1、BR-CLY 车刀量角仪（如图1）
图1 BR-CLY 车刀量角仪
７８
８
７
摇 臂 轴定位螺钉序号
名 称
车 刀 量 角 台
序号
名 称
底 盘支 脚小 刻 度 盘工 作 台导 条小 指 针指 针转 动 轴螺 钉
螺 钉 轴大 刻 度 盘大 指 针升 降 螺 母滑 体立 柱定 位 块
2、所配车刀规格：
配四把车刀：400车刀(车外圆、平端面、倒角)、900车刀(精车刀、车外圆、平端面)、750车刀(精车刀、车外圆、平端面)、切断刀(切断、切槽)。
精度：7～8级左右
四、车刀量角台结构介绍与测量方法
l．量角台的主要测量参数及其围
车刀量角台能够测量主剖面和法剖面的前角、后角、主偏角、副偏角及刃倾角。
测量围：前角测量围0-45度后角测量围0-30度
刃倾角测量围0-45度主（副偏测量围0-45度。
外形尺寸（㎜） 185×250×240
2．车刀量角仪的使用方法（以40°外圆车刀为例）
（1）测量主偏角：主偏角是在基面上测量的主切削刃与车刀进
给方向之间的夹角。
测量时，车刀放在工作台上，用刀台的侧面
和底面定位。
此时刀台底面表示基面，刀台侧面表示车刀轴线，
量刀板正面表示车刀进给方向。
以顺时针方向旋转矩形工作台，
同时推动车刀沿刀台侧面（紧贴）前进，使主切削刃与量刀板正
面密合。
此时工作台指针指向盘形工作台上的刻度值即为主偏
角。
（如图所示）
测量主偏角
（2）测量副偏角：副偏角是在基面上副切削刃与车刀进给方向之间的夹角。
测量时逆时针方向旋转盘形工作台，同时推进车刀使副切削刃与量刀板正面贴紧读出的刻度值即为副偏角。
（如图所示）
测量副偏角
（3）测量刃倾角：刃倾角是在切削平面上测量的主切削刃与基面间的夹角。
量出主偏角后，工作台位置不变，旋松定位螺钉，逆时针方向旋转升降螺母，微升量角器，并微推进车刀，使量刀板底面对准并紧贴在主切削
刃上，量刀板指针在量角器刻度上读数既为刃倾角。
（如上图所示）
测量刃倾角
（4）测量前角0：前角是在主剖面测量两前刀面与基面之间的夹角。
测量时，在滑移刀台上定好位的车刀随盘形工作台逆时针方向选择主偏角值
Kr，此时量刀板在前刀面上的投影即表示主剖面的方向，量刀板底面与前
刀面贴紧时所转过的度数即为前角角度值。
（如图所示）
测量前角
（5）测量后角0：后角也是在主剖面测量的后刀面与切削平面之间的夹角，车刀的定位与测前角相同，只是使量刀板的侧面与车刀的后刀面贴紧，此时量刀板所转的角度即为后角角度值。
（如图所示）
测量后角
（6）测量法剖面系车刀几何角度：测量法剖面系车刀几何角度时，主偏角、刃倾角、副偏角均与测主剖面车刀角度的原理与方法相同。
只是
在测量法前角与法后角时，应旋松螺钉轴，旋转摇臂，按刃倾角正负值顺（逆）时针方向旋转刃倾角值后，固紧螺钉轴即可按法前角和法后角定义分别测出。
车刀几何测量实验报告一、车刀角度测量值
主剖面基面切削平面车刀角度
车刀名称
40度外圆车刀
75度外圆车刀
90度外圆车刀
切断刀。
