车刀角度测量实验一、实验概述切削加工过程中，刀具要从工件上切下金属，其切削部分必须具备一定的切削角度，也正是由于这些角度才决定了刀具切削部分上各刀面、刀刃和刀尖的空间位置。
用于切削加工的刀具虽然种类繁多，具体结构各异，但其切削部分在几何特征上却具有共性。
车刀的切削部分可以看作是各类刀具切削部分的基本形态。
以车刀为例，给出刀具切削部分的基本定义，而刀具几何角度就是描绘切削部分几何特征的参数。
二、实验目的及要求1.熟悉车刀标注角度的参考系以及各参考系的各参考平面的含义； 2.熟悉车刀切削部分的几何结构，车刀标注角度的定义； 3.了解车刀量角台的结构，学会使用量角台测量车刀静态角度； 4. 绘制车刀静态角度图，并标注出测量得到的各角度数值。
三、实验内容使用车刀量角台测量车刀的前角、后角、主偏角、副偏角、刃倾角。
四、实验原理车刀的静态角度可以用车刀量角台进行测量，其测量的基本原理是：按照车刀静态角度的定义，在刀刃选定点上，用量角台的指针平面(或侧面或底面)，与构成被测角度的面或线紧密贴合(或相平行、或相垂直)，测量出要测量的角度。
五、实验步骤测量前，先使量角台的指针对零，即底座刻度盘上的小指针指向0；同时扇形刻度盘上的指针及右侧刻度盘上的指针均指向0，此时，刀具（杆）的中心线应与扇形刻度盘及指针垂直 。
1.测量主偏角将刀具放在转动工作台上，刀具侧面紧贴转动工作台上的工字架侧面，位置可调整，按顺时针转动工作台，使刀具的主切削刃与垂直扇形刻度盘上的指针平面贴紧，此时观察转动工作台左下方的指针所指底座圆形刻度盘的刻度，即为所需测量的主偏角角度。
2.刃倾角的测量测完主偏角后，使大指针底面与主切削刃紧密贴合，此时大指针在扇形刻度上所指刻度即为刃倾角。
指针在0゜左边为+s λ，指针在0゜右边为-s λ。
3.测量副偏角逆时针转动工作台，使车刀的副切削刃与扇形刻度盘上的大指针平面贴紧，此时旋转底盘上指针所指刻度数值，即为需要测量的副偏角角度。

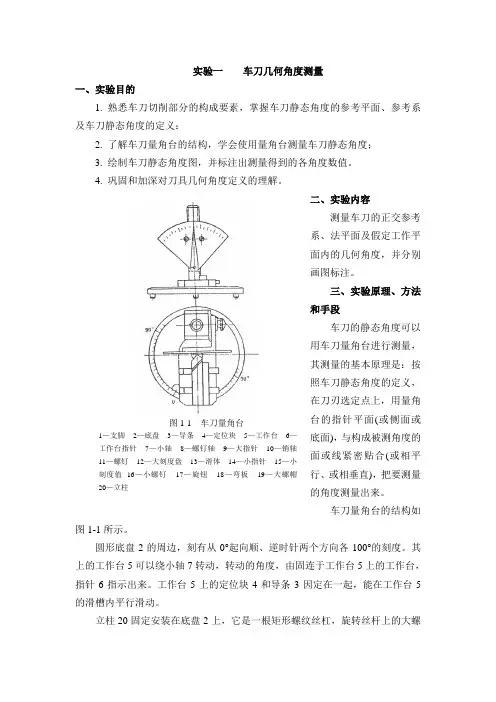

实验一 车刀角度的测量
实验一 车刀几何角度测量一、实验目的1. 熟悉车刀切削部分的构成要素，掌握车刀静态角度的参考平面、参考系及车刀静态角度的定义：2. 了解车刀量角台的结构，学会使用量角台测量车刀静态角度；3. 绘制车刀静态角度图，并标注出测量得到的各角度数值。
4. 巩固和加深对刀具几何角度定义的理解。
二、实验内容测量车刀的正交参考系、法平面及假定工作平面内的几何角度，并分别画图标注。
三、实验原理、方法和手段车刀的静态角度可以用车刀量角台进行测量，其测量的基本原理是：按照车刀静态角度的定义，在刀刃选定点上，用量角台的指针平面(或侧面或底面)，与构成被测角度的面或线紧密贴合(或相平行、或相垂直)，把要测量的角度测量出来。
车刀量角台的结构如图1-1所示。
圆形底盘2的周边，刻有从0°起向顺、逆时针两个方向各100°的刻度。
其上的工作台5可以绕小轴7转动，转动的角度，由固连于工作台5上的工作台，指针6指示出来。
工作台5上的定位块4和导条3因定在一起，能在工作台5的滑槽内平行滑动。
立柱20固定安装在底盘2上，它是一根矩形螺纹丝杠，旋转丝杆上的大螺图1-1 车刀量角台1—支脚 2—底盘 3—导条 4—定位块 5—工作台 6—工作台指针 7—小轴 8—螺钉轴 9—大指针 10—销轴11—螺钉 12—大刻度盘 13—滑体 14—小指针 15—小刻度值 16—小螺钉 17—旋钮 18—弯板 19—大螺帽20—立柱帽19，可以使滑体13沿立柱(丝杠)20的键槽上、下滑动。
滑体13上用小螺钉16固定装上一个小刻度盘15，在小刻度盘15的外面，用旋钮17将弯板18的一端锁紧在滑体13上。
当松开旋钮17时，弯板18以旋钮17为轴，可以向顺、逆时针两个方向转动，其转动的角度用固连于弯板18上的小指针14在小刻度盘15上指示出来。
在弯板18的另一端，用两个螺钉11固定装上一个扇形大刻度盘12，其上4用特制的螺钉轴8装上一个大指针9。
刀具实验报告
实验一车刀角度的测量一、实验目的1．熟悉车刀角度，学会一般车刀角度基准面的确定及角度的测量方法。
2．了解不同参考系内车刀角度的换算方法。
二、实验设备，工具和仪器。
1．车刀量角台（三种型式）。
量角台的构造如图1—1。
（1）台座、（2）立柱、（3）指度片、（4）刻度板、（5）螺钉、（6）夹固螺钉、（7）定位块。
2．各种车刀模型。
A型量γ0 、α0、αo·B型量λs C型量K r、K图1—1车刀量角台三、实验内容车刀标注角度的测量。
用车刀量角台测量外园车刀的γ0 、α0 、λs 、K r、K r·、αo·等角。
（a）量前角：如图1-2，将车刀放置在台座上，调整刻度板4和指度片3使指度片的B边位于车刀主剖面内并与前刀面贴合，则由刻度板上读出γ0。
如果指度片位于横向或纵向剖面，则可测得γf或γp 。
（b）量后角：如图1-3,调整刻度板和指度片使指度片A边位于主剖面内，并与后刀面贴合则由刻度板可测得α0。
同理指度片位于横向或纵向剖面内可测得αf或αp。
调整刻度片位于副剖面内，可测得αo〃。
（c）量刃倾角：如图1-4,调整指度片使之位于切削平面内并使其测量边与主切削刃贴合，则由刻度板读出λs。
（d）量主偏角、副偏角：如图1-5，将车刀刀杆靠紧定位块．调整刻度板的指度片，使指度片测量边分别与主、副切削刃贴合，由刻度板读出K r和K r〃。
图1—2前角γ0测量图1—3后角量α0的测量图1—4刃倾角λs的测量图1—5主偏角K r、副偏角K r〃的测量实验记录1．主剖面参考系的基本角度（单位：度）计算：3.在所测量刀具中选择刃倾角最大的刀具，计算切深前角γp，进给前角γf。
由tgγp=tgγo cos K r +tgλs sin K r得γp=arctg(tg10.5o cos42o+tg(-6o)sin42o)=3.86o由tgγf=tgγo sin K r -tgλs cos K r得γf=arctg(tg10.5o sin42o-tg(-6o)cos42o)=11.43o实验二车削力的测定及经验公式的建立一、实验目的1．了解切削力动态测量显示系统、YDC-III89型压电式车削测力仪的工作原理和使用方法。
车刀的几何角度及其测量实验报告
实验一车刀的几何角度及其测量实验报告实验名称实验日期班级姓名同组人一、实验目的二、实验仪器设备三、实验数据四、按测得的数据绘制外圆车刀的工作图（按实验指导书要求进行绘制）五、讨论和分析实验二车削力的测量实验报告实验名称实验日期班级姓名同组人一、实验目的二、实验仪器设备三、实验原理四、实验数据记录与处理（1）数据记录ƒ = mm/转a p = mm（2）数据处理1）图解法将表二，表三数据画在双对数坐标中log F zlog a pC 1==z F XC 2==z F Y221C C C z F +== zF z F z Y Xp F z fa C F ==log ƒlog F z2）一元线性回归法表四一元线性回归用表= mm/表五一元线性回归用表p = mm 五、讨论分析实验三加工误差统计分析实验报告实验名称实验日期班级姓名同组人一﹑实验目的二﹑实验仪器设备三﹑实验原理四﹑实验数据记录与处理1. 实验原始数据表一测量数据表2. 绘制实际分布图（1）剔除异常数据==∑=ni i x n x 11=--=∑=ni i x x n 12)(11σ 若σ3>-x x k ，认为k x 为异常数据，应剔除。
（2）确定尺寸间距和分组数（3）制作频率分布表 表二 频数分布表（4）绘制实际分布图（5）加工误差统计分析（误差性质、改进措施、工序能力、合格品率等）ƒ 频数 x （直径）X 图3. 制作R（1）取小样本容量n（2）数据处理①计算各样组的平均值X和极差R，填入表三。
表三样组的均值X和方差R②计算X和R的平均值X和RX-图控制线。
③计算RX-控制图（3）绘制RX-控制图（工艺过程稳定性、误差性质、改进措施等）（1）分析R五﹑讨论分析实验四切削温度的测量实验报告实验名称实验日期班级姓名同组人一实验目的二实验仪器及设备三实验原理和方法四实验数据记录及处理1．进给量对切削温度的影响（1）填写数据记录：（2）在双对数坐标纸上绘出曲线（3）计算2．吃刀深度对切削温度的影响（1）填写数据记录：（2）在双对数坐标纸上绘出曲线（3）计算3．速度对切削温度的影响（1）填写数据记录（2）在双对数坐标纸上绘出曲线（3）计算4．求出经验公式5．分析各因素对切削温度的影响。
车刀角度测量实验报告
竭诚为您提供优质文档/双击可除车刀角度测量实验报告篇一：车刀角度测量(1)实验一车刀角度的测量一、实验目的与要求1．熟悉车刀切削部分的构造要素，掌握车刀标注角度的参考平面、参考系及车刀标注角度的定义；2．了解车刀量角台的构造与工作原理，学会使用车刀量角台测量车刀标注角度；3．绘制车刀标注角度图，并标注出测量得到的各标注角度的数(:车刀角度测量实验报告)值。
二、实验仪器及用具1．回转工作台式车刀量角台2．钢板尺3．车刀若干把三、测量原理与实验方法车刀量角台测量车刀标注角度的基本原理是：按照车刀标注角度的定义，在刀刃的选定点，用量角台的指针平面（或侧面、或底面），与构成被测角度的面或线紧密贴合（或相平行、或相垂直），把要测量的角度测量出来。
图1-1所示，回转工作台式量角台主要由底盘1、平台3、立柱7、测量片5、扇形盘6、10等组成。
底盘1为圆盘形，在零度线左右方向各有100角度，用于测量车刀的主偏角和副偏角，通过底盘指针2读出角度值；平台3可绕底盘中心在零刻线左右0100范围内转动；定位块4可在平台上平行滑动，作为车刀的基准；测量片5，如图1-2所示，有大平面、底平面、侧平面三个成正交的平面组成，在测量过程中，根据不同的情况可分别用以代表剖面、基面、切削平面等；大扇形刻度盘6上有正副45的刻度，用于测量前角、后角、刃倾角，通过测量片5的指针指出角度值；立柱7上制有螺纹，旋转升降螺母8就可以调整测量片相对车刀的位置。
四、实验内容1．利用车刀量角台测量外圆车刀的标注角度，要求学生测量κr、κr＇、λs、γo、αo、αo＇等共6个基本角度，并将测得数据记录在表格内。
2．绘制出车刀标注角度图，并将其中一把车刀的角度数值标在相应的位置上。
五、实验方法1．根据车刀辅助平面及几何参数的定义，首先确定辅助平面的位置，再按着几何角度的定义测出几何角度。
2．通过测量片的测量面与车刀刀刃、刀面的贴合使指针指出所测的各几何角度。
8.车刀几何角度测量实验
实验八车刀几何角度测量实验一、实验目的1、掌握测量车刀几何角度的基本方法与所用仪器的工作原理。
2、弄清车刀各几何角度的定义及其在图纸上的标注方法。
3、巩固和加深对刀具几何角度定义的理解。
二、实验仪器和用具1、车刀量角仪。
2、45︒车刀、90︒外圆车刀、切断车刀、螺纹车刀。
三、工作原理1、车刀量角台的结构车刀量角台的结构如图所示。
它主要由刀具安放工作台、大刻度盘、小刻度盘、垂直升降杆、底座、指针等组成。
车刀的几何角度是在车刀的各辅助平面内测量的，车刀的主剖面和切削平面均垂直于车刀的基面。
因此，在设计量角仪时，以工作台平面作为车刀的基面（车刀靠工作台平面和定位块定位），以扇形大刻度盘平面代表主剖面、切削平面或走刀方向，当工作台转到不同位置时，可能测出车刀各剖面内角度。
λ，这时扇形大刻度盘平面即可作为车刀的法剖面，因此，能测出车如果将小指针指着测出的刃倾角s刀法剖面内角。
测量车刀几何角度时，车刀置于工作台上，工作台地面表示基面，侧面靠定位块确定车刀轴线。
四、实验内容与步骤1.测量前，先使量角仪对零，即旋转板、扇形大刻度盘及右侧小刻度盘指针均指向0，此时，车刀轴线应与扇形刻度盘及指针垂直。
2.测主切削刃上的角度k①主偏角r大小指针对零，顺时针转动工作台使主切削刃与扇形大刻度盘正面密合，这时工作台测量指针所对底k。
座刻度值即为rλ②刃倾角sλ调整主量角器（扇形大刻度盘）高度，使大指针底边对准并紧贴主切削刃，则大指针所指角度即为s（右负、左正）。
γ③前角o使工作台沿逆时针方向转90︒，这时扇形大刻度盘平面为主剖面。
调整扇形大刻度盘、定位块位置，γ（右负、左正）。
使大指针底边贴紧前刀面，则大指针所指的角度为oα④后角oα。
调整扇形大刻度盘、定位块位置，使大指针侧边贴紧主后刀面，则大指针所指的角度为o3.测副切削刃上的角度k①副偏角'r大小指针对零，逆时针转动工作台使副切削刃与扇形大刻度盘正面密合，这时扇形大刻度盘平面为副k。
车刀角度实验报告
实验一车刀的几何角度及其测量一、实验目的：1．熟悉车刀切削部分的构造要素，根据车刀几何角度的定义测量车刀的几何角度。
2．了解车刀测角仪的结构，学会使用车刀测角仪测量车刀几何角度的方法。
二、实验要求：1．加深理解刀具标注角度的参考系，各坐标平面的位置（静态的）。
2.进一步熟悉各剖面之间的角度关系。
三、车刀测角仪的结构：测量刀具几何角度的量具很多，如万能量角器、摆针式重力量角器、车刀测角仪等等。
车刀测角仪是测量车刀角度的专用量角仪，它有很多种型式，本实验采用的是既能测量车刀主剖面参考系的基本角度，又能测量车刀法剖面参考系的基本角度的一种车刀测角仪，其结构如图所示。
圆形底盘的周边上刻有从0°起顺、逆时针两个方向各100°的刻度盘1。
其上面的支撑板可绕小轴转动，转动的角度由固连与支撑板上的指针指示出来。
支撑板上的导块和滑块1、2固定在一起，能在支撑板的滑槽内平行滑动。
升降杆固定安装在圆形底盘上，它是一根矩形螺纹丝杠，其上面的升降螺母可以是导向块沿升降杆上的键槽上、下滑动。
导向块上面用小螺钉固定装上一个小刻度盘3，在刻度盘3的外面用滚花手轮将角铁的一端锁紧在导向块上。
当松开滚花手轮时，角铁以滚花手轮为轴，可以向顺、逆时针两个方向转动，其转动的角度用固定在角铁上的小指针在刻度盘3上指示出来。
在角铁的另一端固定安装扇形刻度盘2，其上安装着能顺时针转动的测量指针，并在刻度盘2上指示出转动的角度。
当支撑板指针、小指针和测量指针都处于0°时，测量指针的前面和侧面b、c垂直与支撑番的平面，而测量指针的底面a平行于支撑板的平面。
测量车刀角度时，就是根据被测角度的需要，转动支撑板，同时调整支撑板上的车刀位置，再旋转升降螺母使导向块带动测量指针上升或下降而处于适当的位置。
然后用测量指针的前面（或侧面b、c或底面a）,与构成被测角度的面或线紧密贴合，从刻度盘2上读出测量指针指示的被测量角度数值。
刀具几何角度测量实验报告
刀具几何角度测量实验报告一、实验目的刀具几何角度是刀具设计、制造和使用中的重要参数，准确测量刀具几何角度对于保证刀具的切削性能、提高加工质量和效率具有重要意义。
本次实验的目的在于：1、掌握刀具几何角度的基本概念和定义。
2、熟悉常用的刀具几何角度测量仪器和工具的使用方法。
3、学会正确测量刀具的前角、后角、主偏角、副偏角和刃倾角等几何角度。
4、通过实验数据的处理和分析，加深对刀具几何角度对切削性能影响的理解。
二、实验原理刀具的几何角度包括前角、后角、主偏角、副偏角和刃倾角等，这些角度的定义和测量方法如下：1、前角（γo）：前刀面与基面之间的夹角。
在正交平面参考系中，前角的测量是在前刀面与基面的交线上，测量前刀面与基面之间的夹角。
2、后角（αo）：后刀面与切削平面之间的夹角。
在后刀面与切削平面的交线上，测量后刀面与切削平面之间的夹角。
3、主偏角（κr）：主切削刃在基面上的投影与进给方向之间的夹角。
4、副偏角（κ'r）：副切削刃在基面上的投影与背离进给方向之间的夹角。
5、刃倾角（λs）：主切削刃与基面之间的夹角。
测量刀具几何角度通常使用万能角度尺、刀具角度测量仪等工具。
三、实验设备和工具1、实验所用刀具：车刀、铣刀等。
2、测量仪器：万能角度尺、刀具角度测量仪。
3、其他工具：游标卡尺、千分尺、量角器等。
四、实验步骤1、准备工作熟悉实验所用的刀具和测量仪器。
检查测量仪器的精度和零位是否准确。
2、测量前角（γo）将刀具平放在工作台上，使前刀面朝上。
使用万能角度尺或刀具角度测量仪的测量爪与前刀面和基面接触，读取测量仪器上的角度值，即为前角。
3、测量后角（αo）将刀具翻转，使后刀面朝上。
按照测量前角的方法，测量后刀面与切削平面之间的夹角，得到后角。
4、测量主偏角（κr）将刀具的主切削刃平放在工作台上，使主切削刃在基面上的投影清晰可见。
使用量角器或刀具角度测量仪测量主切削刃在基面上的投影与进给方向之间的夹角，即为主偏角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车刀角度测量实验
一、实验概述
切削加工过程中，刀具要从工件上切下金属，其切削部分必须具备一定的切削角度，也正是由于这些角度才决定了刀具切削部分上各刀面、刀刃和刀尖的空间位置。
用于切削加工的刀具虽然种类繁多，具体结构各异，但其切削部分在几何特征上却具有共性。
车刀的切削部分可以看作是各类刀具切削部分的基本形态。
以车刀为例，给出刀具切削部分的基本定义，而刀具几何角度就是描绘切削部分几何特征的参数。
二、实验目的及要求
1.
熟悉车刀标注角度的参考系以及各参考系的各参考平面的含义； 2.
熟悉车刀切削部分的几何结构，车刀标注角度的定义； 3.
了解车刀量角台的结构，学会使用量角台测量车刀静态角度； 4. 绘制车刀静态角度图，并标注出测量得到的各角度数值。
三、实验内容
使用车刀量角台测量车刀的前角、后角、主偏角、副偏角、刃倾角。
四、实验原理
车刀的静态角度可以用车刀量角台进行测量，其测量的基本原理是：按照车刀静态角度的定义，在刀刃选定点上，用量角台的指针平面(或侧面或底面)，与构成被测角度的面或线紧密贴合(或相平行、或相垂直)，测量出要测量的角度。
五、实验步骤
测量前，先使量角台的指针对零，即底座刻度盘上的小指针指向0；同时扇形刻度盘上的指针及右侧刻度盘上的指针均指向0，此时，刀具（杆）的中心线应与扇形刻度盘及指针垂直 。
1.测量主偏角
将刀具放在转动工作台上，刀具侧面紧贴转动工作台上的工字架侧面，位置可调整，按顺时针转动工作台，使刀具的主切削刃与垂直扇形刻度盘上的指针平面贴紧，此时观察转动工作台左下方的指针所指底座圆形刻度盘的刻度，即为所需测量的主偏角角度。
2.刃倾角的测量
测完主偏角后，使大指针底面与主切削刃紧密贴合，此时大指针在扇形刻度上所指刻度即为刃倾角。
指针在0゜左边为+s λ，指针在0゜右边为-s λ。
3.测量副偏角
逆时针转动工作台，使车刀的副切削刃与扇形刻度盘上的大指针平面贴紧，此时旋转底盘上指针所指刻度数值，即为需要测量的副偏角角度。
4.测量前角
从量角台的指针对零位置开始，按逆时针方向转动工作台，使工作台指针指到底盘上（90゜-Kr ）的刻度数值处。
这时，主切削刃在基面上的投影恰好垂直于大指针的前面（相当于主剖面Po ），然后让大指针底面落在通过主切削刃上选定点的前刀面上（紧密贴合），此时大指针在扇形刻度面上指示的角度即为前角。
指针在0゜右边为+0γ，指针在0゜左边为-0γ。
5. 测量后角
测完前角后，向右平行移动车刀，使大指针侧面与通过主切削刃上选定点的主后刀面紧密贴合，此时大指针在扇形刻度面上指示的角度为后角。
指针在0゜左边为+0α，指针在0゜右边为-0α。
六、实验记录 被测刀具数据记录
车刀编号 车刀名称 主偏角r κ 副偏角'r κ
前角0γ 后角0α 刃倾角s λ
七、绘制外圆车刀图并标注角度
八、实验结果分析讨论
分析实验产生的误差及原因。
