高桩码头计算书
高桩码头下横梁底模计算书及附图
q=37.59KN/m2三丘田码头工程下横梁底模计算书一、模板计算主要参数1、允许挠度： [f/l]=1/400（见JTS202-2011,page27）2、A3钢材允许抗弯和抗拉强度：[σ]=1.7×105KN/m 2，A3钢材弹性模量：E=2.1×108KN/m 2（见JTJ025-86,page3、page4）3、杉木允许抗弯和抗拉强度：[σ]=11×103KN/m 2杉木允许抗弯和抗拉强度：E=9×106KN/m 2（见JTJ025-86,page50）4、九合板允许抗弯和抗拉强度：[σ]=90×103KN/m 2九合板弹性模量：E=6.0×106 KN/m 2二、荷载组合（参照JTS202-2011）1、模板和支架自重木材按5KN/m 3计;25b 工字钢重度为0.42KN/m 2；2、新浇混凝土及钢筋的重力钢筋混凝土按25KN/m 3计3、施工人员和设备的重力（1）计算模板和直接支撑模板的楞木时，取均布荷载 2.5KN/m 2，并以集中荷载 2.5KN 进行验算；（2）计算支撑小楞的梁和楞木构件时，取均布荷载1.5KN/m 2；（3）计算支架立柱及支撑架构件时，取均布荷载1.0KN/m 2。
三、模板和支架验算1、九合板验算取1m 宽九合板计算，方木间距为0.3m,取5跨连续梁计算：（1）、施工人员和设备的荷载按均布荷载时施工人员和设备的荷载q1=2.5KN/m 2 ×1m=2.5 KN/m九合板自重荷载q2=5KN/m 3 ×1m ×0.018m=0.09 KN/m钢筋混凝土荷载q3=25KN/m 3×1m ×1.4m=35 KN/m总荷载q=q1+q2+q3=0.09 KN/m +2.5 KN/m+35 KN/m =37.59 KN/m由结构力学求解器计算得，M max =ql 2/8=37.59×0.32/8=0.36 KN.mW=bh 2/6=1×0.0182/6=5.4×10-5m 3强度验算：σ= M max /W=0.36KN.m /5.4×10-5m 3=6.7×103 KN/m 2<[σ]=90×103KN/m 2满足要求。
高桩梁板式码头设计
高桩梁板式码头设计一．码头总体设计1.码头泊位长度确定m d L L b 110122862=⨯+=+= 2.码头桩台宽度确定前桩台14.5m ，后桩台宽15m3.桩基设计与布置基桩：mm mm 400400⨯预应力钢筋混凝土方桩 横向：隔3.5m 布桩，海侧门机轨道布双直桩，路侧门机 轨道布双叉桩纵向：隔6m 布桩 总桩数：162189=⨯二．面板尺寸设计m m 65.3⨯;厚45cm;实心板三．纵梁设计与计算1.轨道梁计算（同一般纵梁） 1）断面设计：cm 9050⨯6m纵横2）计算跨度：按连续梁弹性支承 弯矩计算：m l l 60== 剪力计算：m l 1.5l n 0== 3）计算荷载 A.永久荷载纵梁自重：q=25×0.5×0.9=11.25 KN/m面板支座力：N=0.5S=0.5×(6+2.5)×19.69×0.5=41.84 KN B.可变荷载堆货荷载通过面板的支座力：KN S N 75.1482125.340)5.26(2121=⨯⨯⨯+⨯== 门机荷载：250×4=1000 KNC.荷载组合：承载能力极限状态持久组合：永久荷载+散货荷载+门机 正常使用极限状态持久组合：永久荷载+散货荷载+门机4）内力计算结果四．横梁的设计与计算1）断面设计（单位：cm）2）计算跨度：l=3.53）计算荷载：A.永久荷载横梁自重：q=25×(0.4×0.9+0.7×0.9)=24.75 KN/m面板自重——横梁：N=0.5S=0.5×19.69×3.5×0.5=17.23 KN 面板自重——纵梁——横梁：N=41.84 KN纵梁自重——横梁：N=0.5×11.25×6=33.75 KN中和轴竖向均布力24.75 KN/m67.5 KN/m 67.5 KN/m竖向三角形分布力39.38 KN/m 39.38 KN/m 39.38 KN/m185.64 KN185.64 KN168.41 KN168.41 KN竖向集中力永久荷载图B.可变荷载堆货荷载——横梁：N=0.5S=0.5×5.325.34021⨯⨯⨯=122.5 KN 堆货荷载——纵梁——横梁：N=148.75 KN中和轴竖向均布力240 KN/m散货荷载图门机滚动荷载——轨道梁——横梁船舶撞击力系缆水平力分配系数 = 0.31系缆夹角α(°)：是系缆力水平面投影与码头前沿线的夹角，逆时针为正系缆夹角β(°)：是系缆力竖直方向水平面的夹角注：系缆力在码头前后位置已经考虑，DL为系船柱到对应最近码头边缘的距离，DL>0船舶系缆力C.作用组合承载能力极限状态持久组合：永久荷载+件杂货、集装箱荷载+门机+船舶系缆力永久荷载+件杂货、集装箱荷载+门机+船舶靠岸撞击力正常使用极限状态持久组合：永久荷载+件杂货、集装箱荷载+门机+船舶系缆力永久荷载+件杂货、集装箱荷载+门机+船舶靠岸撞击力4）内力计算结果a．承载能力极限状态持久状况作用效应的持久组合b．正常使用极限状态持久状况的标准组合。
高桩码头计算说明
第6章水工建筑物6.1 建设内容本工程拟建5万t级通用泊位2个。
水工建筑物包括码头平台、固定引桥与护岸。
结构安全等级均为二级。
6.2 设计条件6.2.1 设计船型5万t级散货船：船长×船宽×型深×满载吃水=223×32.3×17.9×12.8m6.2.2 风况基本风压 0.70Kpa按九级风设计，风速为22m/s，超过九级风时，船舶离港去锚地避风。
6.2.3 水文（1）设计水位（85国家高程）设计高水位： 2.77m 极端高水位： 4.18m设计低水位： -2.89m 极端低水位： -3.96m（2）水流水流设计流速 V=1.2m/s流向：与船舶纵轴线平行。
（3）设计波浪：波浪重现期为50年，设计高水位下H1%=1.81m; H4%=1.52m;H13%=1.22m;T mean=3.8s，L=22.96m。
6.2.4 地质条件码头平台与固定引桥区在勘察控制深度范围内地基土层为海陆交互相沉积、陆相冲洪积成因类型和凝灰岩风化岩层，从上而下分别为淤泥、块石、残积粘性土、强风化凝灰岩与中风化凝灰岩。
其中淤泥层厚为20.95m ～51.15m ；块石厚度分布不均；残积粘性土厚度3.5～9.69m ；强风化凝灰岩厚度分布不均；中风化凝灰岩最大揭露厚度为5.70m ，未揭穿。
其物理力学性质指标见表3-2。
护岸与陆域部分在勘察控制深度范围内地基土层自上而下分别为耕土、淤泥、粘土、角砾混粉质粘土、粘土、含角砾粉质粘土、强风化基岩与中等风化基岩等。
其中，淤泥厚15.50～37.00m ；粘土层厚0.7～26.00m ；角砾混粉质粘土厚0.8～16.00m ；含角砾粉质粘土厚4.5～32.80m ；强风化基岩厚0.2～3.70m ；中等风化基岩最大揭露深度为6.90m ，未揭穿。
其物理力学性质指标见表3-3。
6.2.5 设计荷载 6.2.5.1 船舶荷载 （1）系缆力[]sin cos cos cos y x F F K N n αβαβ=+∑∑ 式中：∑x F ，∑y F ——分别为可能同时出现的风和水流对船舶作用产生的横向分力总和及纵向分力总和(kN)；K ——系船柱受力分布不均匀系数，K 取1.3； n ——计算船舶同时受力的系船柱数目，取n=5； α——系船缆的水平投影与码头前沿线所成的夹角(°)，取α=30°；β——系船缆与水平面之间的夹角(°)，取β=15°。
高桩码头下横梁底模计算书及附图
q=37.59KN/m2三丘田码头工程下横梁底模计算书一、模板计算主要参数1、允许挠度： [f/l]=1/400（见JTS202-2011,page27）2、A3钢材允许抗弯和抗拉强度：[σ]=1.7×105KN/m 2，A3钢材弹性模量：E=2.1×108KN/m 2（见JTJ025-86,page3、page4）3、杉木允许抗弯和抗拉强度：[σ]=11×103KN/m 2杉木允许抗弯和抗拉强度：E=9×106KN/m 2（见JTJ025-86,page50）4、九合板允许抗弯和抗拉强度：[σ]=90×103KN/m 2九合板弹性模量：E=6.0×106 KN/m 2二、荷载组合（参照JTS202-2011）1、模板和支架自重木材按5KN/m 3计;25b 工字钢重度为0.42KN/m 2；2、新浇混凝土及钢筋的重力钢筋混凝土按25KN/m 3计3、施工人员和设备的重力（1）计算模板和直接支撑模板的楞木时，取均布荷载 2.5KN/m 2，并以集中荷载 2.5KN 进行验算；（2）计算支撑小楞的梁和楞木构件时，取均布荷载1.5KN/m 2；（3）计算支架立柱及支撑架构件时，取均布荷载1.0KN/m 2。
三、模板和支架验算1、九合板验算取1m 宽九合板计算，方木间距为0.3m,取5跨连续梁计算：（1）、施工人员和设备的荷载按均布荷载时施工人员和设备的荷载q1=2.5KN/m 2 ×1m=2.5 KN/m九合板自重荷载q2=5KN/m 3 ×1m ×0.018m=0.09 KN/m钢筋混凝土荷载q3=25KN/m 3×1m ×1.4m=35 KN/m总荷载q=q1+q2+q3=0.09 KN/m +2.5 KN/m+35 KN/m =37.59 KN/m由结构力学求解器计算得，M max =ql 2/8=37.59×0.32/8=0.36 KN.mW=bh 2/6=1×0.0182/6=5.4×10-5m 3强度验算：σ= M max /W=0.36KN.m /5.4×10-5m 3=6.7×103 KN/m 2<[σ]=90×103KN/m 2满足要求。
板梁式高桩码头设计
板梁式高桩码头设计第一章资料分析1.1营运1.2自然条件1.3建筑物等级第二章码头总平面布置2.1 码头竖向设计2.2 码头主要尺寸的确定2.3 装卸工艺设计2.4 码头通过能力验算2.5 堆场面积计算2.6 总平面布置第三章码头结构初步设计计算3.1 前方桩台计算3.2 后方桩台计算3.3 方案比选第四章指定构件技术设计4.1 面板技术设计4.2 横向排架技术设计附图一：地质剖面图附图二：码头断面图附图三：面板配筋图附图四：施工期弯矩剪力包络图附图五：使用期弯矩剪力包络图附图六：施工期、使用期抵抗弯矩图第二章码头总平面布置2.1 码头竖向设计设计水位、码头前沿水深、水底高程2.2 码头主要尺寸的确定码头长度码头宽度码头前沿停泊水域宽度2.3 装卸工艺设计装卸工艺流程进口：船、带斗门机、接运皮带机、堆场皮带机出口：堆场、轮胎起重机、牵引车挂车、门机、船装卸机械及数量装卸工人数及行政人员数2.4 码头通过能力验算2.5 堆场面积计算堆场容量的确定2.6 码头总平面布置港区主要辅助生产建筑物面积、道路、总平面布置图第三章码头结构初步设计计算3.1 前方桩台计算3.1.1 面板尺寸估算（垫层、现浇层、预制板）3.1.1.1 施工期计算计算跨度内力计算（恒载、施工荷载）3.1.1.2 使用期计算计算跨度堆货荷载平板车3.1.1.3 面板尺寸验算3.1.2 纵梁断面尺寸估算3.1.2.1 计算跨度3.1.2.2 边梁计算恒载计算（面板、垫层、护轮砍、预制纵梁）使用荷载计算高度验算3.1.2.3 门机梁计算恒载计算（面板、垫层、预制纵梁）使用荷载计算：a 堆货荷载，b 门机荷载工况一：考虑一台门机作用时的情况工况二：考虑两台门机作用时的情况门机高度验算3.1.2.4 中纵梁计算恒载计算（面板、垫层、预制纵梁）使用荷载计算高度验算3.1.3 桩力计算（前方桩台）3.1.3.1 荷载计算1恒载：面板自重由纵梁传给横梁作用在外边梁上的恒载靠船构件前门机梁传递荷载中纵梁传递荷载后门机梁传递荷载内边梁传递恒载横梁自重2 可变作用堆货门机荷载a 门机作用情况一：一台门机吊臂位于临水面，与码头前沿线垂直，相距1.5m；b 门机作用情况二：两台门机吊臂位于驳岸方向，并与驳岸垂直，相距1.5m；系缆力（风压力、水流力）系缆力标准值N，由垂直于码头前沿线的横向分力Nx，平行于码头前沿线的分力Ny。
高桩码头排架计算报告书

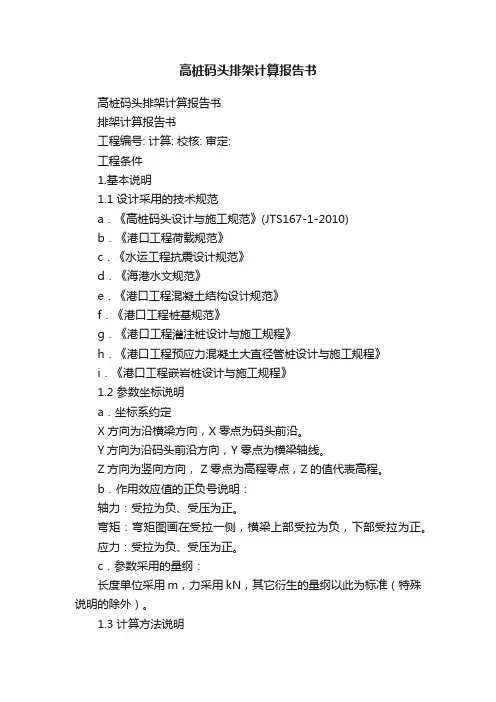

高桩码头排架计算报告书高桩码头排架计算报告书排架计算报告书工程编号: 计算: 校核: 审定:工程条件1.基本说明1.1 设计采用的技术规范a．《高桩码头设计与施工规范》(JTS167-1-2010)b．《港口工程荷载规范》c．《水运工程抗震设计规范》d．《海港水文规范》e．《港口工程混凝土结构设计规范》f．《港口工程桩基规范》g．《港口工程灌注桩设计与施工规程》h．《港口工程预应力混凝土大直径管桩设计与施工规程》i．《港口工程嵌岩桩设计与施工规程》1.2 参数坐标说明a．坐标系约定X方向为沿横梁方向，X零点为码头前沿。
Y方向为沿码头前沿方向，Y零点为横梁轴线。
Z方向为竖向方向， Z零点为高程零点，Z的值代表高程。
b．作用效应值的正负号说明：轴力：受拉为负、受压为正。
弯矩：弯矩图画在受拉一侧，横梁上部受拉为负，下部受拉为正。
应力：受拉为负、受压为正。
c．参数采用的量纲：长度单位采用m，力采用kN，其它衍生的量纲以此为标准（特殊说明的除外）。
1.3 计算方法说明a．荷载计算1、施工期永久荷载包含：上横梁自重 + 纵梁自重 + 面板自重 + 靠船构件自重2、门机自动在轨道上滚动一遍得到支座的反力，然后将支座的反力最大值作为集中力反加到横梁上。
3、面板上均载按照面板的长宽比自动按照单向板或双向板方式进行传递到横梁和纵梁，集中力按照简支梁传递4、由于船舶力产生的横梁端部弯矩、竖向力传递到横梁时将被乘以分配系数6、程序不考虑超出横梁右侧的竖向荷载7、双向板上的集中力荷载先传递到纵梁8、计算时桩单元顶点取与横梁底部或桩帽底部的交点b．结构内力计算计算中将结构简化为平面刚架，采用杆系有限单元法进行求解；桩顶与横梁形心采用刚性连接9、计算中对横梁桩帽附近的包络值不进行削峰c．效应组合作用d．效应组合计算承载能力极限状态持久状况作用效应的持久组合采用下列公式计算：承载能力极限状态短暂组合采用下列公式计算：注：rQj 是第j个可变最用分项系数，按照分项系数表中所列值减小0.1；承载能力极限状态偶然组合采用下列公式计算：注：偶然作用的分项系数取1.0，与偶然作用同时出现的可变作用取标准值；承载能力极限状态地震组合采用下列公式计算：注：地震作用的分项系数取1.0，参考《水运工程抗震设计规范》执行；正常使用极限状态持久状况作用效应的标准组合采用下列公式计算：注：式中可变作用组合系数Ψ0 取 0.7；正常使用极限状态持久状况作用效应的频遇组合采用下列公式计算：注：式中频遇值系数Ψ1 取 0.7；正常使用极限状态持久状况准永久组合采用下列公式计算：注：式中准永久值系数Ψ2 取 0.6；正常使用极限状态短暂状况效应组合采用下列公式计算：正常使用极限状态持久状况的标准组合用途：预应力梁截面抗裂验算；预应力桩截面抗裂验算正常使用极限状态持久状况的准永久组合用途：预应力梁截面抗裂验算；梁截面裂缝宽度计算；预应力桩截面抗裂验算；桩截面裂缝宽度计算2.工程情况2.1 基本信息结构断面图结构立面图a．结构重要性等级：结构安全等级_二级；结构重要性系数1c．有无纵向联系：有纵梁系d．桩地基模型：假想嵌固点法；嵌固点深度：根据土层M值；嵌固点计算深度系数η：2.2 e．桩端支撑方式：摩擦桩f．水重度(kN/m^3)：10g．计算中考虑如下水位：h．排架间距(m)：6.5；排架榀数：8；码头顶面高程 (M)：7；码头前沿泥面高程(m)：-8 i．土层参数：单桩垂直承载力分项系数：1.55土抗拉折减系数：.7单桩抗拔承载力分项系数：1.55地基参数-#桩1地基参数-#桩2地基参数-#桩37 7 -50 19 3000 45 1500 0地基参数-#桩4层序土层名称层底高程(m)天然重度(kN/m^3)地基m系数(kN/m^4)桩的极限侧阻力标准值(KPa)桩的极限端阻力标准值(KPa)土容许承载力q0(kPa)1 1 -11 19 3000 12 0 02 2 -18 19 3000 16 0 03 3 -22 19 3000 22 0 04 4 -33 19 3000 20 0 05 5 -40 19 3000 35 1500 06 6 -48 19 3000 40 1500 07 7 -50 19 3000 45 1500 0 2.2 梁截面编号截面名称类型参数1 横梁截面1 B=1.2H=3.5b1=.6h1=22 纵梁截面1 B=.6H=1.5b1=.3h1=.15h2=.15h3=.353 纵梁截面2 B=.5H=1.5b1=.3h1=.15h2=.15h3=.354 梁截面2 B=1.2H=2.5b1=.6h1=1截面名称截面面积(m^2) 截面惯性矩(m^4)弹性模量(kPa材料重度(kN/m^3)材料名称横梁截面13.3 2.973296 3.25E+07 25 C40纵梁截面1.5175 .089434 3.25E+07 25 C40 纵梁截面2.495 .08789 3.25E+07 25 C40 梁截面2 2.1 1.072321 3.25E+07 25 C40 2.3 护轮坎参数b1(m)：.3； b2(m)：.25； h1(m)：.25码头后沿是否有护轮坎：无2.4 面板参数面板预制部分厚度(m)：.2；面板现浇部分厚度(m)：.15；面板空心部分厚度(m)：0面板磨耗层厚度(m)：0~0面板现浇部分材料：C302.5 纵梁参数纵梁悬臂长度(m)：2.00；轨道梁凹槽宽(m)：0.00；轨道梁凹槽高(m)：0.00 纵梁中心坐标X(m) 截面名称纵梁类型1 .15 纵梁截面2 边梁2 3.75 纵梁截面1 纵梁3 7.25 纵梁截面1 纵梁4 10.85 纵梁截面2 边梁2.6 横梁参数注：分段是横梁从左到右依次布置的各分段的情况横梁长(m) 截面1 2.2 横梁截面12 8.8 梁截面22.7 靠船构件参数沿码头前沿方向宽度(m)=1；靠船构件底部高程(m)=1；B1(m)=1.25；B2(m)=.6；H1(m)=2.5；H2(m)=0 2.8 设计时采用的桩截面混凝土空心方桩名称边长(m)内径(m)净面积(m^2)毛面积(m^2扭转惯性矩(m^4)截面惯性矩Iy(m^4)材料桩截面1.6 .3 .289314 .36 .020805 .010402 C402.9 桩截面承载力数桩截面1（根据容许轴力、弯矩、应力判定）注意：应力判定时钢桩根据材料系统自动判断；应力受压为正，受拉为负2.10 桩参数容许最小桩间净距(m)0；开口时桩内水位(m)：0固定桩头时水位(m)：0桩几何参数桩其它参数注：K值：桩的轴向刚性系数，即桩顶轴向单位变形所需的轴向力(kN/m) 转角：桩在水平面上投影与X轴的夹角，逆时针为正。
