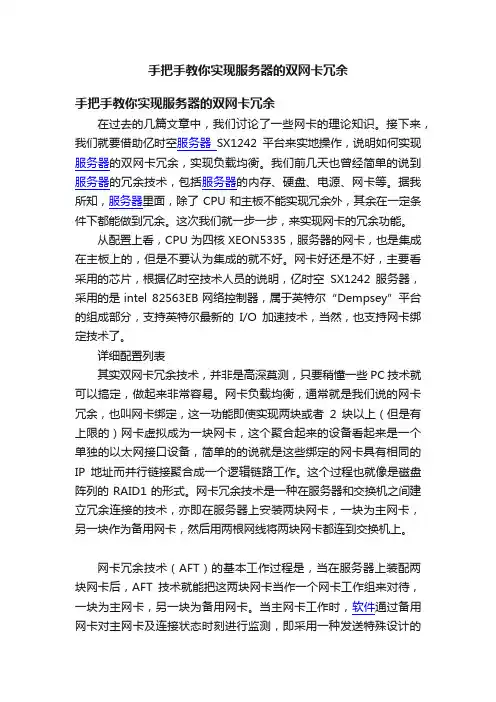

手把手教你实现服务器的双网卡冗余手把手教你实现服务器的双网卡冗余在过去的几篇文章中，我们讨论了一些网卡的理论知识。
接下来，我们就要借助亿时空服务器SX1242平台来实地操作，说明如何实现服务器的双网卡冗余，实现负载均衡。
我们前几天也曾经简单的说到服务器的冗余技术，包括服务器的内存、硬盘、电源、网卡等。
据我所知，服务器里面，除了CPU和主板不能实现冗余外，其余在一定条件下都能做到冗余。
这次我们就一步一步，来实现网卡的冗余功能。
从配置上看，CPU为四核XEON5335，服务器的网卡，也是集成在主板上的，但是不要认为集成的就不好。
网卡好还是不好，主要看采用的芯片，根据亿时空技术人员的说明，亿时空SX1242服务器，采用的是intel 82563EB网络控制器，属于英特尔“Dempsey”平台的组成部分，支持英特尔最新的I/O加速技术，当然，也支持网卡绑定技术了。
详细配置列表其实双网卡冗余技术，并非是高深莫测，只要稍懂一些PC技术就可以搞定，做起来非常容易。
网卡负载均衡，通常就是我们说的网卡冗余，也叫网卡绑定，这一功能即使实现两块或者2块以上（但是有上限的）网卡虚拟成为一块网卡，这个聚合起来的设备看起来是一个单独的以太网接口设备，简单的的说就是这些绑定的网卡具有相同的IP地址而并行链接聚合成一个逻辑链路工作。
这个过程也就像是磁盘阵列的RAID1的形式。
网卡冗余技术是一种在服务器和交换机之间建立冗余连接的技术，亦即在服务器上安装两块网卡，一块为主网卡，另一块作为备用网卡，然后用两根网线将两块网卡都连到交换机上。
网卡冗余技术（AFT）的基本工作过程是，当在服务器上装配两块网卡后，AFT技术就能把这两块网卡当作一个网卡工作组来对待，一块为主网卡，另一块为备用网卡。
当主网卡工作时，软件通过备用网卡对主网卡及连接状态时刻进行监测，即采用一种发送特殊设计的“试探包”的方法来进行的监测。
若连接失效，“试探包”便无法送达主网卡，智能软件发现此情况后，立即将工作（包括MAC网络地址）移交给备用网卡。
手把手教你部署冗余服务器
今天教大家部署冗余服务器，什么是冗余？多余的意思，这里的意思可不是搞个多余的服务器啊说白点就是备份、辅助服务器。
现在的企业一般怎么说也有2个服务器或者多个服务器吧如果该企业里面期中一个服务器出了问题那就会影响到企业的运营，所以我们要搭建一个备份、辅助服务器来防止意外发生，一旦主服务器出了问题那么辅助服务器就替换角色。
网络拓扑：AD、wins、DHCP、DNS4个服务。
cfanclub1服务器IP地址：172.18.1.1cfanclub2服务器IP地址：172.18.1.2客户机地址IP：2个服务器提供教程目的：cfanclub1服务器出问题后，cfanclub2服务器替补继续为客户机提供服务。
设置主服务器的IP地址，wins地址。
记得设置好计算机名。
开始--控制面板--添加程序--添加或删除组件---网络服务--勾选wins服务、DHCP服务、DNS服务开始--管理工具--管理您的服务器--添加角色。
添加域控制器下一步选择新的域控制器选择新林中的域输入一个域名默认下一步路径选择，这个随便你。
我一般是默认。
选择配置DNS服务器下一步选第二项下一步输入还原密码下一步。
下一步等待完成，需要启动进入管理你的服务器，选择DNS服务器。
展开目录，反向查找区域--右键新建区域。
下一步。
选择主要区域和下面的域控存储区域。
选择第三个。
输入你的网络号选择只允许域控的动态更新。
OK完成。
接着在设置DHCP服务器展开服务器右键--授权接着右键新建作用域下一步。
随便你命名。
输入客户端获取的IP范围，我这里是1.10-1.20范围排除不想被获取的个别IP，这个按照自己情况设置。
可以直接下一步。
IP租期微软给的最大是8天，这个按照你实际情况设置，我一般是默认。
网内不同MAC的主机频繁从网络中退出或是加入哪么租期就要短。
反之主机在网内的存在比较恒定哪么租期长就好了选择是，我想现在配置。
配置网关地址，如果你的环境是允许上网的那么这里一定要配置正确，我这里不能上网所以就配置了服务器的IP地址。
