硬聚氯乙烯
硬聚氯乙烯（pvc
[摘要]本文介绍了埋地硬聚氯乙烯排水管道设计及施工中涉及的主要问题，并提出了具体意见。
[关键词]硬聚氯乙烯排水管道
中图分类号：tv 文献标识码：a 文章编号：1009-914x（2013）20-027-01
一、引言
硬聚氯乙烯（pvc-u）管材的材料为pvc-u混配料。
混配料应以pvc树脂为主，其中加入为生产达到本部分要求的管材所必需的添加剂，所有添加剂应分散均匀。
pvc树脂应符合gb/t 5761-1993，树脂的k值应大于64，氯乙烯单体含量应小于5mg/kg，任何添加剂的加入不应引起感官不良感觉、损害产品的加工和粘接性能及影响到本部分规定的其他性能。
该管材具有重量轻、强度高、耐腐蚀、管壁光滑水力阻力系数小、施工安装方便及水密性能好等特点。
用于埋地排水管道不仅施工速度快、周期短，还能更好地适应管道的不均匀沉降。
二、硬聚氯乙烯排水管主要类别
城镇埋地排水管道多为重力流，主要是承受外压荷载。
国内目前可用于排水管道的pvc-u管有4种可供选择：
1.双壁波纹管：管壁截面为双层结构，内壁的表面光滑、外壁为等距排列的空芯封闭环肋结构。
2.加筋管：是一种管壁光滑、外壁带有等距排列的环肋的管材。
这种管材既减薄了管壁厚度又增大了管材的刚度，提高了管材承受外荷载的能力，可比普通直壁管节约30%以上的材料。
3.肋式卷绕管（亦称螺旋管）：该产品是新一代塑料管材，制管分2阶段进行。
第1阶段先将原材料制成带有等距排列的t型肋的带材，第2阶段再将带材通过螺旋卷管机卷成不同直径的管材。
管材的公称直径以管内径表示。
这种管材的特点是可以把带材运到管道施工现场。
就地卷成所需直径的管材，大大简化了管材的运输、管材长度可以任意调整。
4.直壁管：管壁截面是实心的，管壁截面相等的管材，公称直径以管外径表示。
管材接口有软接接口和橡胶圈接口。
橡胶圈接口的严密性较好。
这种管材承受内压外压的性能都很好，多用于建筑给排水和城镇给水管道，用于排水管道与异形管相比价格相对较高。
三、管道设计
1.水力计算： pvc-u排水管道的流速、流量通常按下式计算：式中：v为流速（m/s）；n为管壁粗糙系数；r为水力半径（m）；i为水力坡降；q为流量（m3/s）；a为水流有效断面面积（m2）。
管壁粗糙系数n与管道的水力条件及管子表面的光滑程度及管接头的间隙、数量等诸多因素有关。
美国在实验室试验和实际应用中发现pvc-u管的n值为0.007～0.011，uni-bell pvc管协会推荐采用0.009，日本下水道协会标准则采用0.01。
天津市政工程研究院用dn200mm双壁波纹管在底坡1～6‰，流速0.5～1.5m/s清水条件下试验的n值为0.00789～0.00891，考虑污水环境恶劣及管接头
影响留有余地正在编制的规程中拟采用0.01。
pvc-u排水管的最低流速不宜低于0.6m/s。
管子埋入地下椭圆变形对流量的影响可忽略不计，按管道允许直径变形率5%计算，对流量的减少仅0.6%，影响甚微。
2.管道强度计算：pvc-u管系按柔性管的理论，靠管土共同工作来承受荷载。
管周两侧的土体承受了大部分荷载，柔性管仅承受一小部分。
对重力流管道，管子的安全使用状态实际上是以变形控制，欧美等国对重力流管通常只计算管子的变形。
日本下水道协会标准jswas k-1依图1假定的荷载图形按下式计算管子的环向应力：
σ=m/w=（r2/w）（k1p1+k2p2）
式中：σ为管壁的环向弯曲应力；m为管壁上的弯矩；r为管子的平均半径；w为管壁的截面模量；k1为管道竖向静土压力作用的弯矩系数；k2为管道在地面活荷载作用下的弯矩系数；p1为作用在管顶的静土压力；p2为作用在管顶的活荷载。
经对不同管径管材的砂箱试验实测结果，管壁应力与按上述公式计算的结果甚为接近，计算值略大于实测值，因之上式可以采用。
3.管道的变形计算：埋地柔性管的变形计算国内外多采用spangler推导的依何华公式，该公式的推导假定管道受垂直荷载作用产生椭圆变形，使土体产生抗力，抗力大小与管子在土中的变形成正比，呈抛物线分布。
经推导形成修正的依何华公式
（1）
式中：δd为管道在组合荷载作用下的直径变形量；dl为变形滞
后系数，取1.2～1.5；k为基础垫层系数，与基础支承角有关，一般取0.1；w0为管顶单位长度上的荷载；r为管壁中心半径；e为管材的弹性模量；i为管壁截面单位长的惯性矩；e’为管两侧回填土的变形模量。
静土压力分布动土压力分布
图1
四、管道施工
1.管道基础：为保证管底与基础紧密接触并控制管道的轴线高程、坡度，pvc-u管道仍应做垫层基础。
对一般土质通常只做一层0.1m厚的砂垫层即可。
对软土地基，且当槽底处在地下水位以下时，宜铺一层砂砾或碎石，厚度不小于0.15m，碎石粒径5～40mm，上面再铺一层厚度不小于0.05m的砂垫层，以利基础的稳定。
基础在承插口连接部位应予先留出凹槽便于安放承口，安装后随即用砂回填。
2.管道安装：承插口管安装时应将插口顺水流方向，承口逆水流方向由下游向上游依次安装。
管材的长短可用手锯切割，但应保持断面垂直平整不得损坏。
小口径管的安装可用人力，在管端设木挡板用撬棍使被安装的管子对准轴线插入承口。
直径大于dn400mm的管子可使手搬葫芦等工具。
管道接口以橡胶圈接口居多，施工操作简便，但应注意橡胶圈的断面型式和密封效果。
圆型胶圈的密封效果欠佳，而变形阻力小又能防止滚动的异形橡胶圈的密封效果则比较好。
3.沟槽回填：柔性管是按管土共同工作来承受荷载，沟槽回填材料和回填的密实程度对管道的变形和承载能力有很大影响。
回填土的变形模量越大，压实程度越高，则管道的变形越小，承载能力越大，设计施工应根据具体条件慎重考虑。
沟槽回填除应遵照管道工程的一般规定外，还必须根据pvc-u管的特点采取相应的必要的措施，管道安装完毕应立即回填，不宜久停再回填。
从管底到管顶以上0.4m范围内的回填材料必须严格控制。
可采用碎石屑、砂砾、中砂粗砂或开挖出的良质土。
管道位于车行道下，且铺设后即修筑路面时，应考虑沟槽回填沉降对路面结构的影响，管底至管顶0.4m 范围内须用中、粗砂或石屑分层回填夯实。
为保证管道安全，对管顶以上0.4m范围内不得用夯实机具夯实。
回填的压实系数从管底到管顶范围应大于或等于95%；对管顶以上0.4m范围内应大于80%；其他部位应大于等于90%。
雨季施工还应注意防止沟槽积水，管道漂浮。
五、pvc-u排水管道的应用发展前景
因为pvc-u排水管道的优点：重量轻、强度高、耐腐蚀、施工安装简便快捷、相对低廉的价格、不断成熟的施工工艺，所以近10
年来发展迅速。
一些发达国家在dn500mm以下的排水管道中已成为主流，而dn500mm以下的管道均占管网总长的70%以上，目前pvc-u 排水管道已经在我国南方迅速普及，成由南向北发展的态势，而且满足我国迅速崛起的城市化建设的步伐，正在逐步代替原有的水泥管道，将会更加适应现代化的建设。
参考文献：
[1] pvc塑料管设计施工手册，uni-bell pvc管道协会编，建设部信息所译，1994年8月.
[2] 硬聚氯乙烯（upvc）加筋管工程应用研究报告，上海市政工程研究院，1997年9月.
[3] 聚氯乙烯塑料管应用于排水管道的研究，天津市政工程研究院，1994年12月.。
硬质聚氯乙烯牌号介绍
硬质聚氯乙烯牌号介绍简介硬质聚氯乙烯（PVC）是一种常见的塑料材料，其特点是具有优异的耐腐蚀性、电绝缘性和机械强度。
硬质PVC牌号种类繁多，本文将介绍几种常见的硬质PVC牌号。
1. PVC-ⅠPVC-Ⅰ是一种常用的硬质PVC牌号，其物理性质稳定，具有较高的机械强度和硬度。
它通常用于制造管材、管件和建筑材料等方面。
PVC-Ⅰ还具有优异的耐腐蚀性能，可在酸、碱等腐蚀性介质中长期使用。
2. PVC-ⅡPVC-Ⅱ是另一种常见的硬质PVC牌号，具有较高的机械强度和刚度。
PVC-Ⅱ通常用于制造电线电缆的护套材料，由于其耐腐蚀性能好，适用于在湿润环境中使用。
3. PVC-ⅢPVC-Ⅲ是一种加工性能较好的硬质PVC牌号，具有较高的热变形温度和耐冲击性能。
它通常用于制造塑料制品，如塑料家具、玩具等。
PVC-Ⅲ还具有良好的电绝缘性能，可用于制造电气配件。
4. PVC-ⅣPVC-Ⅳ是一种重要的硬质PVC牌号，具有优异的耐候性和耐高温性能。
它被广泛应用于室外建筑材料、汽车零部件等领域。
PVC-Ⅳ还具有良好的表面光滑度，使其在应用中更易于清洁和维护。
5. PVC-ⅤPVC-Ⅴ是一种特殊的硬质PVC牌号，具有较高的防火性能。
它通常用于制造阻燃材料、电器外壳等，能够在火灾时起到防火的作用。
PVC-Ⅴ也常用于制造室内装饰材料，如墙板、天花板等。
结论硬质聚氯乙烯是一种多功能的塑料材料，不同牌号具有不同的特性和适用领域。
通过了解不同牌号的特点，可以更好地选用合适的硬质PVC牌号，满足不同应用的需求。
以上就是对几种常见的硬质PVC牌号进行的介绍，希望对您有所帮助。
埋地用硬聚氯乙烯排水管标准
埋地用硬聚氯乙烯排水管标准埋地用硬聚氯乙烯排水管标准硬聚氯乙烯（PVC-U）排水管是一种常用的排水系统材料，其质量标准对于保障建筑工程的质量和安全具有重要意义。
在我国，埋地用硬聚氯乙烯排水管的标准主要包括GB/T17219-1998《建筑排水用硬聚氯乙烯管道》和CJ/T210-2005《建筑排水用硬聚氯乙烯管道接口连接技术规程》等。
这些标准规定了埋地用硬聚氯乙烯排水管的材料、工艺、安装和检验要求，确保了管道的质量和安全性。
在这篇文章中，我们将深入探讨埋地用硬聚氯乙烯排水管标准的内容，以帮助读者更好地了解这一主题。
1. 埋地用硬聚氯乙烯排水管的材料标准埋地用硬聚氯乙烯排水管的材料标准是保证管道质量的基础。
GB/T17219-1998标准中规定了管材的材料应符合GB/T10002.1中规定的PVC-U塑料材料的要求，并对材料的密度、热变形温度、拉伸性能等指标进行了详细的要求。
通过对材料的选择和性能的要求，确保了埋地用硬聚氯乙烯排水管的材料具有良好的耐腐蚀性和机械性能。
2. 埋地用硬聚氯乙烯排水管的工艺标准除了材料标准外，埋地用硬聚氯乙烯排水管的工艺标准也是保证管道质量的重要环节。
CJ/T210-2005《建筑排水用硬聚氯乙烯管道接口连接技术规程》中规定了管道的铸造、成型、连接和安装等工艺要求。
其中，对于管道的外观质量、尺寸偏差、壁厚一致性、热稳定性和连接密封性等方面都做出了详细的规定，保证了管道在使用过程中的稳定性和可靠性。
3. 埋地用硬聚氯乙烯排水管的安装标准除了材料和工艺标准外，埋地用硬聚氯乙烯排水管的安装标准也是保证管道质量和安全性的重要环节。
合理的安装可以确保管道系统的正常运行和使用寿命，并减少管道的维护成本。
标准中对埋地用硬聚氯乙烯排水管的安装要求也做出了详细的规定，包括管道的施工准备、横向和纵向施工、接口连接和密封等环节。
4. 个人观点和理解通过对埋地用硬聚氯乙烯排水管标准的深入了解，我认识到了制定和执行标准对于建筑工程质量和安全具有重要意义。
埋地用硬聚氯乙烯排水管标准

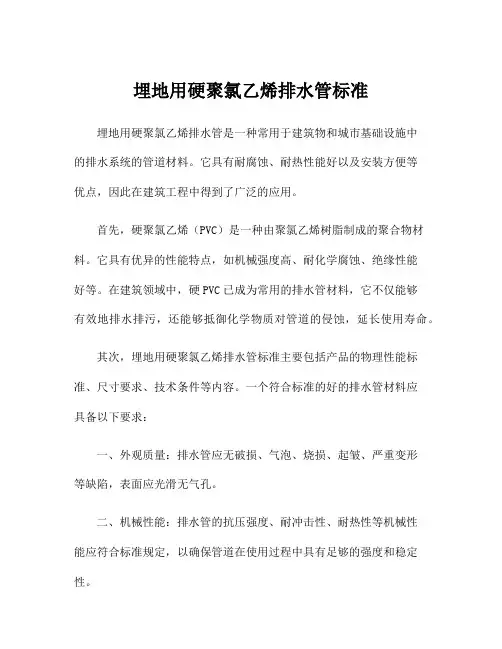

埋地用硬聚氯乙烯排水管标准埋地用硬聚氯乙烯排水管是一种常用于建筑物和城市基础设施中的排水系统的管道材料。
它具有耐腐蚀、耐热性能好以及安装方便等优点，因此在建筑工程中得到了广泛的应用。
首先，硬聚氯乙烯（PVC）是一种由聚氯乙烯树脂制成的聚合物材料。
它具有优异的性能特点，如机械强度高、耐化学腐蚀、绝缘性能好等。
在建筑领域中，硬PVC已成为常用的排水管材料，它不仅能够有效地排水排污，还能够抵御化学物质对管道的侵蚀，延长使用寿命。
其次，埋地用硬聚氯乙烯排水管标准主要包括产品的物理性能标准、尺寸要求、技术条件等内容。
一个符合标准的好的排水管材料应具备以下要求：一、外观质量：排水管应无破损、气泡、烧损、起皱、严重变形等缺陷，表面应光滑无气孔。
二、机械性能：排水管的抗压强度、耐冲击性、耐热性等机械性能应符合标准规定，以确保管道在使用过程中具有足够的强度和稳定性。
三、化学稳定性：排水管应具有良好的耐化学腐蚀性能，能够抵抗常见化学品的侵蚀，以确保管道在排放各种废水时不会出现损坏或变质的情况。
四、尺寸精度和连接性能：排水管的尺寸精度应符合产品标准的要求，以确保安装时的连接性能。
管材的连接方式主要有橡胶圈密封接口、热熔接口等，这些接口的设计和质量要求也应满足标准。
五、耐久性和使用寿命：埋地用硬聚氯乙烯排水管应具有较长的使用寿命，能够在标准规定的使用环境下安全可靠地使用。
六、环境友好性：硬PVC管道应符合环保要求，不会对环境造成污染，并且能够进行可回收利用。
以上就是关于埋地用硬聚氯乙烯排水管标准的一些主要内容。
这些标准的制定和执行，能够确保排水管材料的质量和性能，保证排水系统的稳定运行和安全使用。
在日常的建筑工程中，选择符合标准的硬PVC排水管材料，对于建筑物和城市基础设施的排水系统的安全性具有重要的意义。
因此，在选购和使用硬PVC排水管材料时，应严格执行相关的标准规定，确保管道性能的稳定性和安全性。
硬聚氯乙烯(pvc-u)混配料 标准

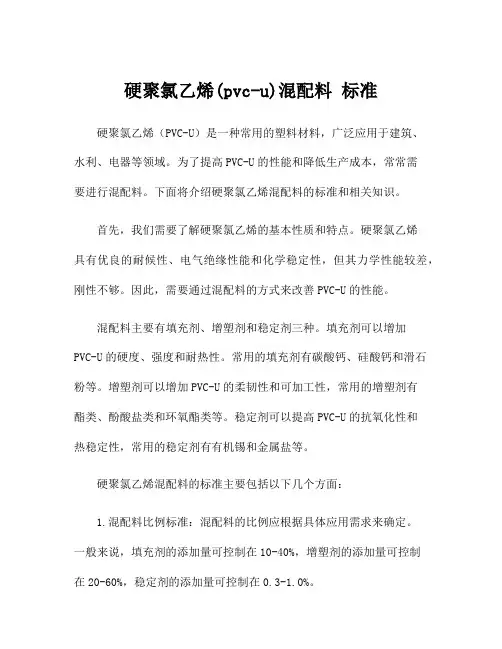

硬聚氯乙烯(pvc-u)混配料标准硬聚氯乙烯（PVC-U）是一种常用的塑料材料，广泛应用于建筑、水利、电器等领域。
为了提高PVC-U的性能和降低生产成本，常常需要进行混配料。
下面将介绍硬聚氯乙烯混配料的标准和相关知识。
首先，我们需要了解硬聚氯乙烯的基本性质和特点。
硬聚氯乙烯具有优良的耐候性、电气绝缘性能和化学稳定性，但其力学性能较差，刚性不够。
因此，需要通过混配料的方式来改善PVC-U的性能。
混配料主要有填充剂、增塑剂和稳定剂三种。
填充剂可以增加PVC-U的硬度、强度和耐热性。
常用的填充剂有碳酸钙、硅酸钙和滑石粉等。
增塑剂可以增加PVC-U的柔韧性和可加工性，常用的增塑剂有酯类、酚酸盐类和环氧酯类等。
稳定剂可以提高PVC-U的抗氧化性和热稳定性，常用的稳定剂有有机锡和金属盐等。
硬聚氯乙烯混配料的标准主要包括以下几个方面：1.混配料比例标准：混配料的比例应根据具体应用需求来确定。
一般来说，填充剂的添加量可控制在10-40%，增塑剂的添加量可控制在20-60%，稳定剂的添加量可控制在0.3-1.0%。
2.技术指标要求：混配料后的PVC-U材料应满足相关的技术指标要求。
例如，硬度、拉伸强度、断裂伸长率、热变形温度等指标应符合国家或行业标准。
3.混配料工艺参数：混配料的工艺参数包括料温、混合时间、混合速度等。
这些参数需要根据具体的混配料设备和材料特性来确定，以保证混配料的均匀性和稳定性。
4.产品检验标准：混配料后的PVC-U产品需要进行质量检验，以确保其符合相关的标准和要求。
产品的检验项目包括外观质量、物理性能、机械性能、电气性能等。
在实际混配料过程中，还需要注意以下几个方面：1.选择合适的混配料设备：不同的混配料设备对材料的混合效果有所区别，应选择合适的设备来实现理想的混配料效果。
2.控制好混合过程：混配料的过程需要控制好混合时间、混合速度和温度等参数。
注意材料的溶解和分散情况，避免产生聚集和球化现象。
硬聚氯乙烯建筑塑料的增韧改性技术
硬聚氯乙烯建筑塑料的增韧改性技术硬聚氯乙烯是脆硬性聚合物，抗冲击性差，还有加工流动性、热稳定性、耐热变形性等较差，尤其是用作建筑材料，抗百家乐秘籍冲击性差，其制品脆硬易裂，这使硬聚氯乙烯建筑塑料制品在使用上受到了限制。
为此，在聚氯乙烯中要加入冲击性能改性剂来增韧改性，提高其冲击强度。
1、弹性体增韧聚氯乙烯1.1氯化聚乙烯（CPE）氯化聚乙烯是高密度聚乙烯在适当条件下经氯化而制成。
高密度聚乙烯经氯化后，破坏了其结晶度，使之柔嫩而具有橡胶类弹性体的性质，加入适合量的氯化聚乙烯，使它在聚氯乙烯中分散呈交织立体网络结构，当硬聚氯乙烯建筑塑料制品受到外力冲击时，其可汲取冲击能量，所以能提高硬聚氯乙烯建筑塑料制品的抗冲击性能。
氯化聚乙烯与聚氯乙烯的相容性重要受氯化聚乙烯的氯含量和氯原子在聚乙烯主键上的分布情况的掌控，因而氯化聚乙烯的含氯量对改性效果的影响很大，含氯量小于25%的氯化聚乙烯，与聚氯乙烯相容性很差，不适合聚氯乙烯的改性；含氯量大于48%的氯化聚乙烯，与聚氯乙烯相容性良好，能起到聚氯乙烯的增塑剂作用；含氯量为25%～40%的氯化聚乙烯是较好的冲击性能改性剂；含氯量为35%～36%的氯化聚乙烯，冲击强度明显提高，是良好的冲击性能改性剂。
因氯化聚乙烯不含双键，能提高制品的耐候性，它还能加添流动性，有增塑、润滑作用，可改进加工性能。
由于含氯量加添，改善了耐燃性，氯化聚乙烯热稳定性比聚氯乙烯好，加之价格相对而言较低廉，所以，氯化聚乙烯是目前塑料管、塑料门窗型材生产厂家广泛应用的冲击性能改性剂。
在实际加工使用时，过高的加工温度及过大的剪切力，会影响制品改善抗冲击性等。
从材料的改性效果来看，由于氯化聚乙烯是橡胶类弹性体，增韧聚氯乙烯的同时，使聚氯乙烯的刚性和强度有所下降。
1.2丙烯酸酯类聚合物（ACR）ACR冲击性能改性剂是具有核壳结构的丙烯酸酯类聚合物。
核是轻度交联的丙烯酸酯橡胶弹性体，壳是甲基丙烯酸甲酯的聚合物，其微粒分散于聚氯乙烯中，由于改性剂的壳层与聚氯乙烯相容性较好，微粒可均匀分散在聚氯乙烯粒子间形成粘附力较大的粒子，加强了分散应力的本领。
硬质聚氯乙烯的生产工艺流程
硬质聚氯乙烯的生产工艺流程硬质聚氯乙烯，那可是个很有趣的东西呢！今天就来和大家唠唠它的生产工艺流程。
一、原料准备。
生产硬质聚氯乙烯，原料是很关键的一步。
氯乙烯单体是主要原料啦，这个氯乙烯单体就像是盖房子的砖头一样重要。
不过呢，在这之前，还要对氯乙烯进行严格的净化处理，就像给它洗个干干净净的澡，把那些杂质都去除掉。
还有一些助剂也不能少，像稳定剂之类的，这就好比给聚氯乙烯这个小宝贝找了一群保护它的小卫士。
稳定剂能让聚氯乙烯在生产和使用过程中更加稳定，不容易出乱子。
二、聚合反应。
接下来就到了超级神奇的聚合反应啦。
氯乙烯单体在引发剂的作用下开始手拉手，聚合成大分子链。
这个过程就像是一场超级大的聚会，氯乙烯单体们一个个欢快地聚在一起。
聚合反应的条件也很讲究哦，温度和压力都要控制得恰到好处。
如果温度太高了，就像是聚会太热闹失控了一样，可能会产生一些不好的结果，比如聚合物的质量可能就不达标了。
而压力也得合适，就像给这个聚会提供一个刚刚好的场地大小，压力不合适，聚合反应可能就不能顺利进行啦。
三、分离与干燥。
聚合反应完了之后呢，就到了分离和干燥的环节。
这个时候，生成的聚氯乙烯聚合物和未反应的氯乙烯单体混在一起呢，就像一堆好朋友挤在一起。
得把它们分开呀，一般会用一些特殊的设备来进行分离，把氯乙烯单体回收再利用，这可是很环保的做法呢。
然后就是干燥了，把聚氯乙烯中的水分去掉，让它变得干干爽爽的。
就像给刚洗完澡的小宝贝用毛巾擦干一样，要是有水分在里面，会影响聚氯乙烯的质量，在后续的加工过程中可能就会出问题啦。
四、成型加工。
干燥后的硬质聚氯乙烯就可以进行成型加工啦。
这就像是把一块面团捏成各种形状一样。
可以通过挤出、注塑等方法来加工。
挤出的话，就像是把聚氯乙烯从一个小嘴巴里挤出来，变成各种管材、型材之类的。
注塑呢，就像是把聚氯乙烯注入到一个模具里，让它变成想要的形状，像一些塑料盒子之类的产品就是这么来的。
建筑排水用硬聚氯乙烯PVC-U管
（一） 基 本 特 征
▪ 1. 名称及简介
建筑排水用硬聚氯乙烯（PVC-U）管材，是以 聚氯乙烯树脂为主要原料，加入必需的肋剂，经挤 出成型工艺制成的管材。PVC-U中的“U”是 “unplasticized”的缩写，其含义为未增塑。其产 品的外观、规格尺寸、标志应符合GB/T5836.11992《建筑排水用硬聚氯乙烯管材》的有关规定。
管件壁厚应大于或等于相同规格管材的最小壁厚。
1.建筑排水用其他管件
建筑排水管道中的连接件除按国标规定用于连接的10 种管件外，对于具备其他功能的连接件，如存水弯、检查 口等均未列入标准。厂家可以根据市场需要进行设计制造。 但是这些管的承口尺寸、插端尺寸、壁厚及其物理力学性 能必须满足GB/T5836.2中相应规格的有关规定。这些连接 主要有下述几类：
注： （1）优等品落锤冲击试验，按GB/T14152规定测试，TIR为真 实冲击率，其落锤质量和落下高度应符合表2-2-3规定。 （2）合格品落锤冲击度验的实验条件见下表。对试样进行10次 冲击后，有2次以上破坏，则该试验不合格，10次冲击中9次无破坏 为合格。
落锤冲击试验的试验条件
公称外 径Mm
▪ （1）具备水封作用的各型存水弯、地漏等，下图存水弯、 地漏中的H表示水封的高度。
▪ （2）与各种卫生设备相连的连接件，例如与洗脸池等陶瓷 器件相连的排水栓、大便器连接件或缩节等。
▪ （3）各种规格的检查口、清扫口、带堵弯头或管堵等。
▪ （4）通向屋顶的通气罩。
▪ （5）调节管线胀缩量的伸缩节或膨胀接头等。
三．产品检验规则
产品需经生产厂质量检验部门检验合格并附有合格证书，方可出厂。同 一原料、配方和同一工艺条件生产的同一规格管材为一批。每批数量不 超过30吨。如生产数量少，生产期6天尚不足30吨，则以6天产量为一 批。出厂检验项目为：外观、规格尺寸偏差、同截面厚度偏差、纵向弯 曲度、纵向回缩率及扁平试验等6项。抽样规则遵照GB2828的规定执 行。
建筑排水硬聚氯乙烯管道技术规程
建筑排水硬聚氯乙烯管道技术规程一、引言二、硬聚氯乙烯管道概述2.1 硬聚氯乙烯管道的定义2.2 硬聚氯乙烯管道的分类2.3 硬聚氯乙烯管道的特点三、硬聚氯乙烯管道的材料和制造工艺3.1 硬聚氯乙烯管道的原材料3.2 硬聚氯乙烯管道的制造工艺1.挤出法制造硬聚氯乙烯管道的步骤：1.原材料准备2.成型温度控制3.挤出成型4.冷却定型5.切割检验2.外包塑料制造硬聚氯乙烯管道的步骤：1.原材料准备2.硬聚氯乙烯管道的外包塑料3.成型温度控制4.冷却定型5.切割检验4.1 硬聚氯乙烯管道的采购和验收4.2 硬聚氯乙烯管道的安装及布置4.2.1 硬聚氯乙烯管道的悬挂和支撑4.2.2 硬聚氯乙烯管道的加工和连接4.2.2.1 硬聚氯乙烯管道的切割4.2.2.2 硬聚氯乙烯管道的连接1.硬聚氯乙烯管道的电熔连接2.硬聚氯乙烯管道的热熔连接3.硬聚氯乙烯管道的机械连接 ####4.2.3 硬聚氯乙烯管道的保温和防腐 ###4.3 硬聚氯乙烯管道的试压和验收5.1 硬聚氯乙烯管道的使用注意事项5.2 硬聚氯乙烯管道的维护检修六、硬聚氯乙烯管道的质量控制6.1 硬聚氯乙烯管道的出厂质量控制6.2 硬聚氯乙烯管道的使用中质量控制6.3 硬聚氯乙烯管道的质量验收标准七、硬聚氯乙烯管道的环保与安全性能评价7.1 硬聚氯乙烯管道的环保性能评价7.2 硬聚氯乙烯管道的安全性能评价八、总结以上是关于建筑排水硬聚氯乙烯管道技术规程的全面探讨，包括硬聚氯乙烯管道的概述、材料和制造工艺、安装要求、使用与维护、质量控制以及环保与安全性能评价等方面的内容。
通过详细的分层级标题和有序列表的形式，让读者可以清晰地了解和掌握硬聚氯乙烯管道的相关技术规范和操作要点。
建筑排水硬聚氯乙烯管道技术规程的制定和遵循，对于保障建筑排水系统的安全、环保和可靠运行具有重要意义。
一.硬聚氯乙烯(
不同温度下的下降系数
温度℃
下降系数ft
0＜t≤25 25＜t≤35 35＜t≤45
1 0.8 0.63
1.应用范围 给水用硬聚氯乙烯管材的热变形温度较低,其维卡软化点仅在76℃左右,因此它不能在较高的温度条件下使用,适用于压力下输送温度不超过45℃的一般用途和饮用水的输送,可广泛适用于市政、建筑、农业等行业的管道系统。 2.施工技术规程 中国工程建设标准化协会于2000年颁布了《埋地硬聚氯乙烯给水管道工程技术规程》CECS17：2000，该规程于2000年12月1日开始实施。供工程建设设计、施工、使用单位采用。
（四）应用与施工技术规程
为了确保聚氯乙烯给水管道的正确安装与使用,许多企业对于管道施工总结出应注意事项。 ①采用柔性密封圈连接时，为保证胶圈的连接质量，接口插入操作时应注意： （a）清除干净承口内侧，包括胶圈凹槽和插口外壁砂粒和脏物。 （b）仔细放好胶圈，不得扭曲，胶圈不得装反。 （c）需要用润滑剂时，润滑剂应均匀涂在承口的胶圈及插口外表处，不得涂在承口内。 （d）两管必须平直，不得斜向插入。 （e）插口要到位，符合规定要求。
16.0 18.5 22.0 26.0 31.0 37.5 43.5 51.0 61.0 68.5 76.0 86.0 96.0 106.0 118.5
20.1 25.1 32.1 40.1 50.1 63.1 75.1 90.1 110.1 125.1 140.2 160.2 180.3 200.3 225.3
4、标志 对于给水用硬聚氯乙烯PVC-U管材，每根管材不得少于两处永久性标志。标志至少应包括下列内容： 生产厂名、厂址。 产品名称，应注明（PVC-U）饮用水或（PVC-U）非饮用水。 规格尺寸。公称压力、公称外径和壁厚。 管材标准号。 生产日期。
七.硬聚氯乙烯(
最小壁厚 e min 1．0 1．1 1．2 1．2 1．3 1．4 1．5 1．7 1．8 1．9 2．1 2．3 2．5 2．8 3．0 3．3 3．8 4．1 4．5 5．0 5．0 5．0
（二）主要性能
1 主要性能特点 硬聚氯乙烯（PVC-U）双壁波纹管 造型美观，结构特殊，环刚度可大于 16KN/㎡，接口利用弹性密封橡胶圈柔 性连接，具有连接牢靠、不易泄漏、搬 运轻便、施工方便等特点，综合造价比 铸铁管、混凝土管低、寿命长达50年， 是世界各国塑料埋地排水排污管应用最 多的管道。
128
315
316.0
62
132
355
356.1
66
136
400
401.2
70
150
450
451.4
75
155
500
501.5
80
-
560
561.7
86
-
630
631.9
93
-
710
712.1
101
-
800
802.4
110
-
900
902.7
120
-
1000
1003.0
130
-
1100
1103.3
140
110．4 125．4 140．5 160．5 180．6 200．6 225．7 250．8 280．9 316．0 356．1 401．2 451．4 501．5 561．7 631．9 712．1 802．4 902．7 1003．0 1103．3 1203．6
最小平均 内径di min
97 107 118 135 155 172 194 216 243 270 310 340 383 432 486 540 614 680 766 864 951 1037
