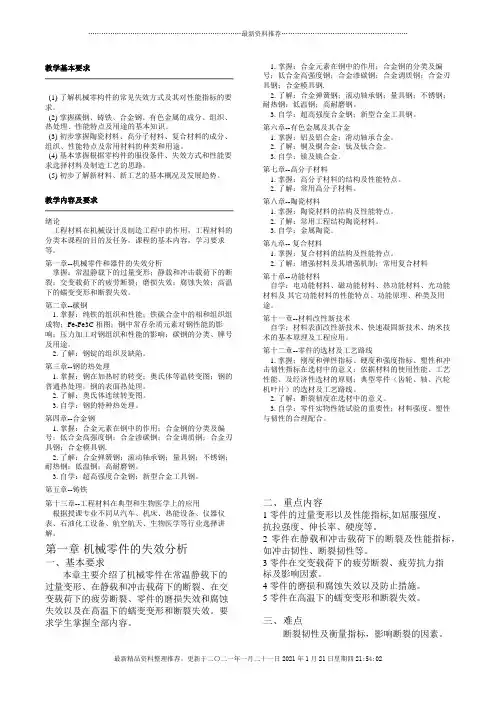

教学基本要求(1) 了解机械零构件的常见失效方式及其对性能指标的要求。
(2) 掌握碳钢、铸铁、合金钢、有色金属的成分、组织、热处理、性能特点及用途的基本知识。
(3) 初步掌握陶瓷材料、高分子材料、复合材料的成分、组织、性能特点及常用材料的种类和用途。
(4) 基本掌握根据零构件的服役条件、失效方式和性能要求选择材料及制造工艺的思路。
(5) 初步了解新材料、新工艺的基本概况及发展趋势。
教学内容及要求绪论工程材料在机械设计及制造工程中的作用，工程材料的分类本课程的目的及任务，课程的基本内容，学习要求等。
第一章--机械零件和器件的失效分析掌握：常温静载下的过量变形；静载和冲击载荷下的断裂；交变载荷下的疲劳断裂；磨损失效；腐蚀失效；高温下的蠕变变形和断裂失效。
第二章--碳钢1. 掌握：纯铁的组织和性能；铁碳合金中的相和组织组成物；Fe-Fe3C 相图；钢中常存杂质元素对钢性能的影响；压力加工对钢组织和性能的影响；碳钢的分类、牌号及用途。
2. 了解：钢锭的组织及缺陷。
第三章--钢的热处理1. 掌握：钢在加热时的转变；奥氏体等温转变图；钢的普通热处理；钢的表面热处理。
2. 了解：奥氏体连续转变图。
3. 自学：钢的特种热处理。
第四章--合金钢1. 掌握：合金元素在钢中的作用；合金钢的分类及编号；低合金高强度钢；合金渗碳钢；合金调质钢；合金刃具钢；合金模具钢.2. 了解：合金弹簧钢；滚动轴承钢；量具钢；不锈钢；耐热钢；低温钢；高耐磨钢。
3. 自学：超高强度合金钢；新型合金工具钢。
第五章--铸铁 1. 掌握：合金元素在钢中的作用；合金钢的分类及编号；低合金高强度钢；合金渗碳钢；合金调质钢；合金刃具钢；合金模具钢.2. 了解：合金弹簧钢；滚动轴承钢；量具钢；不锈钢；耐热钢；低温钢；高耐磨钢。
3. 自学：超高强度合金钢；新型合金工具钢。
第六章--有色金属及其合金1. 掌握：铝及铝合金；滑动轴承合金。
2. 了解：铜及铜合金；钛及钛合金。
机械工程材料课件10181
本章主要内容
过量变形 断裂 疲劳断裂 磨损失效 腐蚀失效 蠕变变形和断裂失效
第一节 零件在常温静载下的过量变形
第一章 机械零件（或器件）的失效分析
变形：材料在外力作用下产生的形状或尺寸的变化
外力去除 ？ 变形恢复
弹性变形：变形能够恢复 塑性变形：变形不能够恢复
第一节 零件在常温静载下的过量变形
第一章 机械零件（或器件）的失效分析
3. 现代材料学
现代材料学是以金属学、高分子材料、陶瓷材料为基础， 研究所有固体材料的成分、组织和性能之间关系的的一门科学。
现代社会对材料的要求：具有高性能或具有特殊性能的金属、 非金属及复合材料。
一、材料科学与社会发展
信息社会的材料产业结构及材料发展趋势： 从工业社会向信息社会过渡中
产业结构从劳动密集型、资金密集型向技术密集型和知识密 集型发展
第一章 机械零件（或器件）的失效分析
学习失效的目的
机械设计者→→为了防止零件失效 ↓ ↓
设计正确 选材恰当 工艺合理
工作条件-对材料的性能要求→→正确选材→→制定 工艺路线→→确定失效的抗力指标
第一章 机械零件（或器件）的失效分析
失效的例子
第一章 机械零件（或器件）的失效分析
失效的例子
第一章 机械零件（或器件）的失效分析
第一节 零件在常温静载下的过量变形
二. 静载性能指标
1. 刚度和强度指标 （2） 强度
第一章 机械零件（或器件）的失效分析
是材料应力和应变成正比的最大应力 是不产生塑性变形的最大应力 是材料开始产生塑性变形的应力
是材料产生最大均匀塑性变形的应力 是材料发生断裂的应力
第一节 零件在常温静载下的过量变形
O
过量变形 断裂 疲劳断裂 磨损失效 腐蚀失效 蠕变变形和断裂失效
第一节 零件在常温静载下的过量变形
第一章 机械零件（或器件）的失效分析
变形：材料在外力作用下产生的形状或尺寸的变化
外力去除 ？ 变形恢复
弹性变形：变形能够恢复 塑性变形：变形不能够恢复
第一节 零件在常温静载下的过量变形
第一章 机械零件（或器件）的失效分析
3. 现代材料学
现代材料学是以金属学、高分子材料、陶瓷材料为基础， 研究所有固体材料的成分、组织和性能之间关系的的一门科学。
现代社会对材料的要求：具有高性能或具有特殊性能的金属、 非金属及复合材料。
一、材料科学与社会发展
信息社会的材料产业结构及材料发展趋势： 从工业社会向信息社会过渡中
产业结构从劳动密集型、资金密集型向技术密集型和知识密 集型发展
第一章 机械零件（或器件）的失效分析
学习失效的目的
机械设计者→→为了防止零件失效 ↓ ↓
设计正确 选材恰当 工艺合理
工作条件-对材料的性能要求→→正确选材→→制定 工艺路线→→确定失效的抗力指标
第一章 机械零件（或器件）的失效分析
失效的例子
第一章 机械零件（或器件）的失效分析
失效的例子
第一章 机械零件（或器件）的失效分析
第一节 零件在常温静载下的过量变形
二. 静载性能指标
1. 刚度和强度指标 （2） 强度
第一章 机械零件（或器件）的失效分析
是材料应力和应变成正比的最大应力 是不产生塑性变形的最大应力 是材料开始产生塑性变形的应力
是材料产生最大均匀塑性变形的应力 是材料发生断裂的应力
第一节 零件在常温静载下的过量变形
O
机械工程材料ppt课件
13
渗碳体硬度极高（800HBW）,塑性和韧性极低，脆 性大，是一种硬而脆的相。在铁碳合金中，渗碳体常以 片状、网状、粒状等形态与其他相共存。渗碳体主要作 为强化相存在于钢铁中，它的数量、形态（片状、网状、 粒状等）、大小和分布对钢铁材料的性能有重要影响。 渗碳体是一种亚稳定相，在一定条件下可以分解出石墨。
维氏硬度试验原理——将顶部两相对面具有规定角度的 正四棱锥体金刚石压头用一定的试验力压入试样表面， 保持规定时间后，卸除试验力，测量试样表面压痕对角 线长度，以压痕单位面积上承受的平均压力大小表示材 料的硬度。（与布氏硬度有相似之处）
8
维氏硬度的特点及其应用：
优点：硬度值与试验力的大小无关，只要是硬度均匀的 材料，可以任意选择试验力，其硬度值不变，使维氏硬 度在一个很宽广的硬度范围内具有一个统一的标尺。目 前工业上所用到的几乎全部金属材料，维氏硬度试验都 可以测量，从很软的材料（几个维氏硬度单位）到很硬 的材料（3000个维氏硬度单位）。维氏硬度试验的试验 力可以很小，压痕非常小，特别适合测试薄小材料。
12
+ 铁碳合金基本相
铁素体——碳溶于α-Fe中形成的间隙固溶体，用符号“F” 表示。铁素体保持α-Fe的体心立方晶格类型。铁素体的 强度、硬度较低，塑性、韧性较好。是工业纯铁的主要 组织。
奥氏体——碳溶于γ-Fe中形成的间隙固溶体，用符号“A” 表示。奥氏体保持γ-Fe的面心立方晶格类型。奥氏体具 有一定的强度和硬度，塑性、韧性较好。奥氏体属于高 温组织，具有良好的塑性和小的变形抗力，是锻造加工 的理想组织。
高分子材料（橡胶、塑料等）
非金属材料 无机非金属材料（S、P）
复合材料（金属陶瓷复合材料）
2
材料的性能是机械制造过程中正确选用零件材料的重要 依据。
渗碳体硬度极高（800HBW）,塑性和韧性极低，脆 性大，是一种硬而脆的相。在铁碳合金中，渗碳体常以 片状、网状、粒状等形态与其他相共存。渗碳体主要作 为强化相存在于钢铁中，它的数量、形态（片状、网状、 粒状等）、大小和分布对钢铁材料的性能有重要影响。 渗碳体是一种亚稳定相，在一定条件下可以分解出石墨。
维氏硬度试验原理——将顶部两相对面具有规定角度的 正四棱锥体金刚石压头用一定的试验力压入试样表面， 保持规定时间后，卸除试验力，测量试样表面压痕对角 线长度，以压痕单位面积上承受的平均压力大小表示材 料的硬度。（与布氏硬度有相似之处）
8
维氏硬度的特点及其应用：
优点：硬度值与试验力的大小无关，只要是硬度均匀的 材料，可以任意选择试验力，其硬度值不变，使维氏硬 度在一个很宽广的硬度范围内具有一个统一的标尺。目 前工业上所用到的几乎全部金属材料，维氏硬度试验都 可以测量，从很软的材料（几个维氏硬度单位）到很硬 的材料（3000个维氏硬度单位）。维氏硬度试验的试验 力可以很小，压痕非常小，特别适合测试薄小材料。
12
+ 铁碳合金基本相
铁素体——碳溶于α-Fe中形成的间隙固溶体，用符号“F” 表示。铁素体保持α-Fe的体心立方晶格类型。铁素体的 强度、硬度较低，塑性、韧性较好。是工业纯铁的主要 组织。
奥氏体——碳溶于γ-Fe中形成的间隙固溶体，用符号“A” 表示。奥氏体保持γ-Fe的面心立方晶格类型。奥氏体具 有一定的强度和硬度，塑性、韧性较好。奥氏体属于高 温组织，具有良好的塑性和小的变形抗力，是锻造加工 的理想组织。
高分子材料（橡胶、塑料等）
非金属材料 无机非金属材料（S、P）
复合材料（金属陶瓷复合材料）
2
材料的性能是机械制造过程中正确选用零件材料的重要 依据。
机械工程材料培训课件

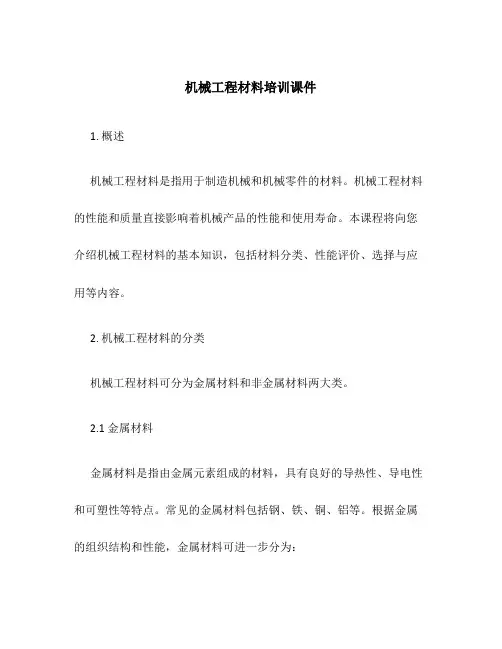

机械工程材料培训课件1. 概述机械工程材料是指用于制造机械和机械零件的材料。
机械工程材料的性能和质量直接影响着机械产品的性能和使用寿命。
本课程将向您介绍机械工程材料的基本知识，包括材料分类、性能评价、选择与应用等内容。
2. 机械工程材料的分类机械工程材料可分为金属材料和非金属材料两大类。
2.1 金属材料金属材料是指由金属元素组成的材料，具有良好的导热性、导电性和可塑性等特点。
常见的金属材料包括钢、铁、铜、铝等。
根据金属的组织结构和性能，金属材料可进一步分为：•铸造材料：包括铸铁、铝合金等，用于制造铸件。
•锻造材料：包括碳素钢、合金钢等，用于制造锻件。
•特种金属材料：包括钛合金、镍基合金等，具有特殊的物理和化学性能，用于制造特殊要求的零件。
2.2 非金属材料非金属材料是指由非金属元素或化合物组成的材料，具有较低的导热性和导电性，但具有良好的耐腐蚀性和绝缘性等特点。
常见的非金属材料包括塑料、橡胶、陶瓷等。
根据非金属材料的结构和性质，非金属材料可进一步分为：•聚合物材料：包括聚乙烯、聚苯乙烯等塑料，用于制造各种塑料制品。
•复合材料：包括碳纤维复合材料、玻璃纤维复合材料等，具有优良的强度和刚度，用于制造高性能零件。
•高分子材料：包括橡胶、硅胶等，具有良好的弹性和耐磨性，用于制造密封件和橡胶制品。
3. 机械工程材料的性能评价机械工程材料的性能评价是指对材料进行力学性能和物理性能测试，以评估材料的可靠性和适用性。
常用的性能评价指标包括：•强度：材料的抵抗外部力量的能力。
•韧性：材料在受力过程中能吸收的能量。
•硬度：材料的抵抗划伤和压痕的能力。
•耐磨性：材料的抵抗磨损和磨蚀的能力。
•耐腐蚀性：材料的抵抗腐蚀介质侵蚀的能力。
通过性能评价，可以选择合适的材料，确保机械产品在正常工作条件下具有良好的性能和寿命。
4. 机械工程材料的选择与应用在机械工程中，根据不同零件的功能和使用条件，选择合适的材料至关重要。
一般来说，选择合适的材料需要考虑以下几方面因素：•功能要求：根据零件的功能需求，如承载能力、密封性能等，选择具有相应性能的材料。
《机械工程材料》说课稿PPT29页
机械工程材料》说课稿21、没有人陪你走一辈子，所以你要适应孤独，没有人会帮你一辈子，所以你要奋斗一生。 22、当眼泪流尽的时候，留下的应该是坚强。 23、要改变命运，首先改变自己。 24、勇气很有理由被当作人类德性之首，因为这种德性保证了所有其余的德性。--温斯顿．丘吉尔。 25、梯子的梯阶从来不是用来搁脚的，它只是让人们的脚放上一段时间，以便让别一只脚能够再往上登。《机械工程材料》说课稿XX学院说课比赛 《机械工程材料》 一选自机电一体化专业 主讲人:XXX ■■■■■■■■■■■■■■■■■■■■■■■ ■■■■■■■■量■■■ 说课提纲 、课程设置 二、教学内容 三、学情分析与教学设计 四、教学组织与实施
Abstract: Creativity needs talents. With the further teaching reform continually, education for all-around development that emphasizes on the cultivation of a creative mind and practice ability has become the consensus of current education reform. Teachers in the future education not only make students the main role but act as helpers and instructors. To realize the combination of physics teaching and innovation education, teachers ought to strengthen innovation consciousness and update teac
Abstract: Creativity needs talents. With the further teaching reform continually, education for all-around development that emphasizes on the cultivation of a creative mind and practice ability has become the consensus of current education reform. Teachers in the future education not only make students the main role but act as helpers and instructors. To realize the combination of physics teaching and innovation education, teachers ought to strengthen innovation consciousness and update teac
机械工程材料西安交大资料PPT课件
A
(WNi > 9%)
(3)形成致密氧化膜，如 Cr,Si,AL；
（4）形成稳定碳化物，防止晶间腐蚀。金属间化合物Ni3Al,Ni3(Ti,Nb) 。防止晶间 腐蚀，提高强度，Ti,Nb等。
二 常用不锈钢
1 马氏体型不锈钢 成分：Wc：0.1—1.0%， WCr:12—18% 特点：淬透性好，空冷可到马氏体.
2 奥氏体型不锈钢（用量最多，占65—70%； ）
典型成分：Wc: < 0.12% (称为18-8不锈钢）
WCr: 18%； WNi: 8%；
第19页/共21页
组织：单相A 固溶处理：加热至A体区快冷（水冷）。
性能：高塑性、高的低温韧性、高的加工硬化能力、焊接性能好、无磁性及高的 耐腐蚀性。 应用：化工行业居多，酸（硝酸、有机酸）、碱、盐工业中的机械零件。
Cr: --4% 提高淬透性和回火抗力，增加抗氧化、抗脱碳、抗腐蚀能力。 V：--1% 提高硬度和红硬性，细化晶粒（形成细少的高硬度的VC，改善韧性）
第14页/共21页
2 工艺路线（用高速钢W18Cr4V制造车刀）
下料
三镦三拔
锻造
球化退火
机加工
回火(三次）
成品
550-570°C
淬火
3 组织分析 M回（细针状） 碳化物（粒状） A’（很少量 ）
阻碍晶粒长大，细化奥氏体晶粒，
提高淬透性 （Co除外）；
提高回火抗力，防止回火脆性
