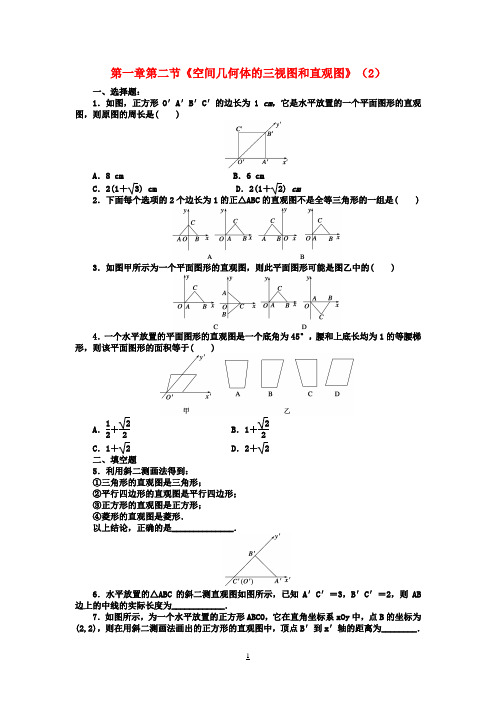

第一章第二节《空间几何体的三视图和直观图》（2）一、选择题：1．如图，正方形O′A′B′C′的边长为1 cm ，它是水平放置的一个平面图形的直观图，则原图的周长是( )A ．8 cmB ．6 cmC ．2(1＋3) cmD ．2(1＋2) cm2．下面每个选项的2个边长为1的正△ABC 的直观图不是全等三角形的一组是( )3．如图甲所示为一个平面图形的直观图，则此平面图形可能是图乙中的( )4．一个水平放置的平面图形的直观图是一个底角为45°，腰和上底长均为1的等腰梯形，则该平面图形的面积等于( )A ．12＋22B ．1＋22C ．1＋ 2D ．2＋ 2二、填空题5．利用斜二测画法得到：①三角形的直观图是三角形；②平行四边形的直观图是平行四边形；③正方形的直观图是正方形；④菱形的直观图是菱形．以上结论，正确的是______________．6．水平放置的△ABC 的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB 边上的中线的实际长度为____________．7．如图所示，为一个水平放置的正方形ABCO ，它在直角坐标系xOy 中，点B 的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为________．参考答案1．A [根据直观图的画法，原几何图形如图所示，四边形OABC 为平行四边形，OB ＝22，OA ＝1，AB ＝3，从而原图周长为8 cm ．]2．C [可分别画出各组图形的直观图，观察可得结论．]3．C4．D [如图1所示，等腰梯形A′B′C′D′为水平放置的原平面图形的直观图，作D′E′∥A′B′交B′C′于E′，由斜二测直观图画法规则，直观图是等腰梯形A′B′C′D′的原平面图形为如图2所示的直角梯形ABCD ，且AB ＝2，BC ＝1＋2，AD ＝1，所以S ABCD ＝2＋2．]图1 图2 5．①②解析 斜二测画法得到的图形与原图形中的线线相交、相对线线平行关系不会改变，因此三角形的直观图是三角形，平行四边形的直观图是平行四边形．6．2．5解析 由直观图知，原平面图形为直角三角形，且AC ＝A′C′＝3，BC ＝2B′C′＝4，计算得AB ＝5，所求中线长为2．5．7．22解析画出直观图，则B′到x′轴的距离为22·12OA ＝24OA ＝22． 第（1）课时课题：书法---写字基本知识课型：新授课教学目标：1、初步掌握书写的姿势，了解钢笔书写的特点。
高一人教版必修二空间几何体的结构、三视图和直观图
1．多面体的结构特征2．旋转体的形成题型一 空间几何体的结构特征【练习1.】给出下列命题：①棱柱的侧棱都相等，侧面都是全等的平行四边形；②在四棱柱中，若两个过相对侧棱的截面都垂直于底面，则该四棱柱为直四棱柱； ③存在每个面都是直角三角形的四面体； ④棱台的侧棱延长后交于一点． 其中正确命题的序号是________．3.空间几何体的三视图命题点1已知几何体，识别三视图【练习2.】(2016·大连一模)如图，在长方体ABCD－A1B1C1D1中，点P是棱CD上一点，则三棱锥P－A1B1A 的侧视图是()【练习3.】(2016·济南模拟)如图，多面体ABCD－EFG的底面ABCD为正方形，FC＝GD＝2EA，其俯视图如图所示，则其正视图和侧视图正确的是()命题点2已知三视图中的两个视图，判断第三个视图【练习4.】(2016·天津)将一个长方体沿相邻三个面的对角线截去一个棱锥，得到的几何体的正视图与俯视图如图所示，则该几何体的侧视图为()【练习5.】(2015·北京改编)某三棱锥的三视图如图所示，则该三棱锥的表面积是________．4.空间几何体的直观图【练习6.】(教材改编)下列说法正确的是()A．相等的角在直观图中仍然相等B．相等的线段在直观图中仍然相等C．正方形的直观图是正方形D．若两条线段平行，则在直观图中对应的两条线段仍然平行【练习7.】(教材改编)如图，直观图所表示的平面图形是()A．正三角形B．锐角三角形C．钝角三角形D．直角三角形【练习8.】用斜二测画法画一个水平放置的平面图形的直观图为如图所示的一个正方形，则原来的图形是________．(填序号)【练习9.】如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，O′C′＝2 cm，则原图形是()A．正方形B．矩形C．菱形D．一般的平行四边形参考答案【练习1.】答案②③④解析①不正确，根据棱柱的定义，棱柱的各个侧面都是平行四边形，但不一定全等；②正确，因为两个过相对侧棱的截面的交线平行于侧棱，又垂直于底面；③正确，如图，正方体ABCD－A1B1C1D1中的三棱锥C1－ABC，四个面都是直角三角形；④正确，由棱台的概念可知．【练习2.】答案 D解析在长方体ABCD－A1B1C1D1中，从左侧看三棱锥P－A1B1A，B1、A1、A的投影分别是C1、D1、D；AB1的投影为C1D，且为实线，P A1的投影为PD1，且为虚线．故选D.【练习3.】答案 D解析正视图的轮廓线是矩形DCFG，点E在平面DCFG上的投影为DG的中点，且边界BE，BG可视，故正视图为选项B或D中的正视图，侧视图的轮廓线为直角梯形ADGE，且边界BF不可视，故侧视图为选项D中的侧视图，故选D.【练习4.】答案 B解析 由正视图和俯视图可知该几何体的直观图如图所示，故该几何体的侧视图为选项B.【练习5.】答案 2＋2 5解析 由三视图可得该三棱锥的直观图如图所示，其中P A ＝1，BC ＝2，取BC 的中点M ，连接AM ，MP ，则AM ＝2，AM ⊥BC ，故AC ＝AB ＝BM 2＋AM 2＝1＋4＝5，由正视图和侧视图可知P A ⊥平面ABC ，因此可得PC ＝PB ＝P A 2＋AB 2＝1＋5＝6，PM ＝P A 2＋AM 2＝1＋4＝5，所以三棱锥的表面积为S △ABC ＋S △P AB ＋S △P AC ＋S △PBC ＝12×2×2＋12×5×1＋12×5×1＋12×2×5＝2＋2 5.【练习6.】答案 D解析 由直观图的画法规则知，角度、长度都有可能改变，而线段的平行性不变． 【练习7.】答案 D解析 由直观图中，A ′C ′∥y ′轴，B ′C ′∥x ′轴，还原后原图AC ∥y 轴，BC ∥x 轴．直观图还原为平面图形是直角三角形．故选D.【练习8.】答案 ①解析 由题意知，平面图形的直观图为正方形，且边长为1，对角线长为2，所以原图形为平行四边形，位于y 轴上的对角线长为2 2. 【练习9.】答案 C解析 如图，在原图形OABC 中，应有OD ＝2O ′D ′＝2×22＝42(cm)，CD ＝C ′D ′＝2 cm.∴OC ＝OD 2＋CD 2＝(42)2＋22＝6(cm)，∴OA ＝OC ，故四边形OABC 是菱形．故选C. 思维升华 用斜二测画法画直观图的技巧在原图形中与x 轴或y 轴平行的线段在直观图中与x ′轴或y ′轴平行，原图中不与坐标轴平行的直线段可以先画出线段的端点再连线，原图中的曲线段可以通过取一些关键点，作出在直观图中的相应点后，用平滑的曲线连接而画出．。
新课标人教A版必修2《第一章空间几何体》《第2节空间几何体的三视图和直观图》(《空间.doc
【试卷名：第2课时空间几何体的直观图同步练习二】【供稿人：东田教育】【题目】关于直观图画法的说法中，不正确的是（）A.原图中平行于x轴的线段，其对应线段平行于x轴，其长度不变B.原图中平行于〉轴的线段，其对应线段平行于｝4虬长度不变C.画与坐标系xQy对应的坐标系xvy^i^xvy^等于135°D.作直观图时，由于选轴不同，所画直观图可能不同【答案】B【解释】B错误.因为平行于*轴的线段，其对应的线段平行于V轴，长度变为原来的一半.【题目】已知正三角形的边长为1,那么它的平而直观图的而积为（）A.亟B.吏C.匝D.亟4 8 8 16【答案】D【解释】正三角形刀8C的边长为1,故面积为吏，而原图和直观图面积之间的关系钏也亚,4 s原图 4 故直观图△A'B'C'的面积为巫.16故答案为D.【题目】边长为4的正三角形直观图的面积是（）A. 4x/6B. 3灰C. 2^6D. ^6【答案】D【解释】s B原图和直观图面积之间的关系4^=—.s原图 4【题目】下列几种说法正确的个数是（）%1相等的角在直观图中对应的角仍然相等；%1相等的线段在直观图中对应的线段仍然相等；%1平行的线段在直观图中对应的线段仍然平行；%1线段的中点在直观图中仍然是线段的中点.A. 1B. 2C. 3D. 4【答案】B【解释】对于①，例如一个等腰直角三角形，画出直观图后不是等腰直角三角形，故①错；对于②③④，由于斜二测画法的法则是平行于x的轴的线平行性与长度都不变；但平行于y轴的线平行性不变，但长度变为原长度的一半，故②错③④对.故选B.【题目】利用斜二测画法得到的：①三角形的直观图是三角形；②正方形的宜观图是正方形；③平行四边形的直观图是平行四边形；④菱形的直观图是菱形，其中正确的是（）A.①②B.③④C.①③D.①③④【答案】C【解释】根据斜二测画法的规则可知，平行于坐标轴的直线平行性不变，平行x轴的线段长度不变，平行于y轴的长度减半.%1三角形的直观图中，三佑形的高减少为原来的一半，任然是三角形，正确；%1正方形中的直角，在直观图中变为45。
高中数学 1.2 空间几何体的三视图和直观图练习 新人教版A版必修2
【1.2空间几何体的三视图和直观图】【选择题】：1. 一个几何体的正视图为一个三角形，则这个几何体可能是下列几何体中的______（填入所有可能的几何体的编号）○1三棱锥○2四棱锥○3三棱柱○4四棱柱○5圆锥○6圆柱2.当图形中的直线或线段不平行于投射线时，关于平行投影的性质，下列说法中不正确的是（ ）A 直线或线段的平行投影仍是直线或线段B 平行直线的平行投影仍是平行的直线C 与投射面平行的平面图形，它的投影与这个图形全等D 在同一直线或平行直线上，两条线段平行投影的比等于这两条线段的比3.下列说法正确的是（ ）A 任何物体的三视图都与物体摆放位置有关B 任何物体的三视图都与物体的摆放位置无关C 有的物体的三视图与物体的摆放位置无关D 长方体的三视图一定是三个全等的矩形4.沿一个正方体三个面的对角线截得的几何体如图，则该几何体的左视图为（ ）5.在用斜二测画法画水平放置的平面图形的直观图时，与轴不平行的线段的长度（ ）A 变大B 变小C 一定改变D 可能改变6.如图的正方形OABC 的边长为1cm ，它的水平放置的一个平面图形的直观图，则原图形的周长（ ）A 6cmB 8cmC （2+3√2）cmD （2+2√3）cmA B C D7.如图是水平放置的三角形的直观图，D ’是△A ’B ’C ’中B ’C ’边的中点，那么A ’B ’、A ’D ’、A ’C ’三条线段对应原图形中的线段AB 、AD 、AC 中（ ） A 最长的是AB 最短的是ACB 最长的是AC 最短的是ABC 最长的是AB 最短的是AD D 最长的是AD 最短的是AC8.一个水平放置的平面图形的斜二测直观图是直角梯形，如图∠ABC=45°，AB=AD=1，DC ⊥BC ，则这个平面图形的面积为（ ） A 1/4+2/4 B 2+2/2 C 1/4+2/2 D 1/2+2【填空题】9.用斜二测画法画一个水平放置的正五角星的直观图，则正五角星的各个角__________（填 相等、不相等或不全相等）10.用单位正方体搭一个几何体，使得它的正视图和俯视图如图，则它的体积的最大值______,最小值________11.已知△ABC 的平面直观图△A ’B ’C ’是边长为a 的正三角形，那么原△的面积为_______【计算题】12.如图，A ’B ’C ’D ’是一个水平放置的平面图形的斜二测直观图，已知A ’B ’C ’D ’ 是一个直角梯形，A ’B ’//C ’D ’,A ’D ’⊥C ’D ’且B ’C ’与Y ’轴平行，又A ’B ’=6 ,D ’C ’=4，A ’D ’=2，试求梯形A ’B ’C ’D ’的原图形ABCD 的面积。
高中数学人教课标实验A版必修2第一章《空间几何体的结构》同步练习(附答案)
《空间几何体的结构》同步练习一、考点分析三视图是新课程改革中出现的内容，是新课程高考的热点之一，几乎每年都考，同学们要予以足够的重视．在高考中经常以选择、填空题的形式出现，属于基础或中档题，但也要关注三视图以提供信息为目的，出现在解答题中．这部分知识主要考查学生的空间想象能力与计算求解能力．二、典型例题知识点一：柱、锥、台、球的结构特征例1．下列叙述正确的是（）①有两个面平行，其余各面都是平行四边形的几何体叫棱柱．②两个底面平行且相似，其余各面都是梯形的多面体是棱台．③有两个面互相平行，其余四个面都是等腰梯形的六面体是棱台．④直角三角形绕其一条边旋转得到的旋转体是圆锥．⑤直角梯形以它的一条垂直于两底边的腰所在的直线为旋转轴，其余三边旋转形成的面围成的旋转体叫圆台．⑥用一个平面去截圆锥，底面和截面之间的部分是圆台．⑦通过圆锥侧面上一点，有无数条母线．⑧以半圆的直径所在直线为旋转轴，半圆面旋转一周形成球体．A．①②③④⑤⑥⑧B．①③④⑦⑧C．①②⑤⑧D．⑤思路分析：遇到概念判断问题，一定要在理解透彻相关概念的基础上，仔细分析，如果判断它是正确的，必须能紧扣定义，而不是模棱两可地去作判断；如果判断它是错误的，只需找到一个反例即可．解答过程：如图所示，由图（1）可知①是错误的；由图（2）可知②③是错误的；由图（3）可知④是错误的；由图（4）可知⑥是错误的．因为通过圆锥侧面上一点和圆锥的顶点只能连一条射线，所以“通过圆锥侧面上一点，有无数条母线．”是错误的，即⑦是不正确的．以半圆的直径所在直线为旋转轴，半圆旋转一周形成的应该是球面，半圆面旋转一周形成的才是球体．所以⑧是错误的．所以只有⑤是正确的．故应选D．解题后的思考：在作判断的时候没有严格的根据定义进行多角度分析，而是只抓住定义中的某一点就作出判断，容易导致错误．知识点二：组合体例2．如图，下列组合体是由哪几种简单几何体组成的？解答过程：（1）由一个三棱锥和一个四棱锥组成，为左右结构（2）由两个三棱锥组成，为上下结构（3）由圆锥和圆台组成，为上下结构知识点三：柱、锥的侧面展开图例3．小明在一个正方体盒子的每个面都写有一个字母，分别是：A、B、C、D、E、F，其平面展开图如图所示，那么在该正方体盒子中，和“A”相对的面所写的字母是哪一个？思路分析：在每个格子中标明你所想象的面的位置，如将A 格标明“上”，将B格标明“前”等等．解答过程：为字母“E”解题后的思考：本题突出考查了学生将正方体各面展开图复原为正方体的空间想象能力．例4．如图所示，为一个封闭的立方体，在它的六个面上标出A ，B ，C ，D ，E ，F 这六个字母，现放成下面三种不同的位置，所看见的表面上的字母已标明，则字母A ，B ，C 对面的字母分别是（ ）A ．D ，E ，FB ．F ，D ，EC ．E ，F ，D D ．E ，D ，F思路分析：本题处理方法比较灵活，要将几个图结合起来一起分析．解答过程：由（1）（2）两个图知，A 与B ，C ，D 相邻，结合第（3）个图知，B ，C 与F 共顶点，所以A 的对面为F ，同理B ，C 的对面分别为D ，E ，故选择B ．解题后的思考：本题考查推理能力以及空间想象能力．也可先结合图（1）（3）进行判断．例5．用长和宽分别是π3和π的矩形硬纸卷成圆柱的侧面，求圆柱的底面半径？思路分析：要注意哪条边是圆柱的母线，哪条边是圆柱底面的圆周．解答过程：设圆柱底面圆的半径为r ，由题意可知矩形长为底面圆的周长时，r ππ23=，解得23=r ．矩形宽为底面圆的周长时，r ππ2=，解得21=r ．故圆柱的底面半径为23或21．解题后的思考：本题学生经常会丢解，即主观认为只有图中所示的情况，即以π3作为底面周长，而忽视了它也可作为母线这种情况．知识点四 旋转体中的有关计算例6． 一个圆台的母线长cm 12，两底面面积分别为24cm π和225cm π，求：（1）圆台的高；（2）截得此圆台的圆锥的母线长．思路分析：通过作截得此圆台的圆锥的轴截面，构造直角三角形与相似三角形求解．解答过程：（1）作OA H A ⊥1242=∴=r r ππΘ 5252=∴=R R ππΘ3=∴AH153312221=-=∴H A（2）11O VA ∆Θ与O VA ∆相似 AO O A VA VA 111=∴20=∴VA解题后的思考：通过构造旋转体的轴截面，将立体问题转化为平面问题．例7．已知球的两个平行截面的面积分别为π5和π8，且距离为3，求这个球的半径．思路分析：两截面的相互位置可能出现两种情况，一种是在球心O 的同侧，另一种是在球心O 的异侧．解答过程：（1）当两截面在球心O 的同侧时，如图所示，设这两个截面的半径分别为21,r r ，球心O 到截面的距离分别为21,d d ，球的半径为R ．8,5,8,522212221==∴=⋅=⋅r r r r ππππΘ．又222221212d r d r R +=+=Θ，321222221=-=-∴r r d d ，即3))((2121=+-d d d d ．又321=-d d Θ，⎩⎨⎧=+=-∴,1,32121d d d d 解得⎩⎨⎧-==.1,221d d又∴>,02d Θ这种情况不成立．（2）当两截面在球心O 的异侧时，321=+d d ， 由上述解法可知3))((2121=+-d d d d ，⎩⎨⎧=-=+∴,1,32121d d d d 解得⎩⎨⎧==.1,221d d 3452121=+=+=∴d r R ．综上所述，这个球的半径为3．解题后的思考：同学们要注意不要只对同侧的情况进行讨论，而忽略对另一种位置关系的讨论．知识点五：画几何体的三视图例8．画出如图所示的三棱柱的三视图．思路分析：在正视图中，中间的竖线看不到，应画成虚线；侧视图是从左侧看三棱柱投射到竖直的正对着的平面上的正投影，所以不是三棱柱的一个侧面，而应该是过底面正三角形的一条高线的矩形．解答过程：解题后的思考：画三视图的时候要做到“长对正、宽相等、高平齐”，还要注意实线与虚线的区别．知识点六：三视图中的推测问题例9．根据下列三视图，说出各立体图形的形状．思路分析：三视图是从三个不同的方向看同一物体得到的三个视图．正视图反映物体的主要形状特征，主要体现物体的长和高，不反映物体的宽．而俯视图和正视图共同反映物体的长相等．侧视图和俯视图共同反映物体的宽相等．据此就不难得出该几何体的形状．解答过程：（1）圆台；（2）正四棱锥；（3）螺帽．解题后的思考：三视图的画法里要注意“长对正”，“高平齐”，“宽相等”，另外，还要熟悉基本空间几何体的三视图．知识点七：直观图的还原与计算问题例10．已知△A′B′C′是水平放置的边长为a 的正三角形ABC 的斜二测水平直观图，那么△A′B′C′的面积为_________．思路分析：先根据题意，画出直观图，然后根据△A′B′C′直观图的边长及夹角求解．解答过程：如图甲、乙所示的实际图与直观图．a OC C O a AB B A 4321,==''==''．在图乙中作C′D′⊥A′B′于D′，则a C O D C 8622=''=''．所以2166862121a a a D C B A S C B A =⨯⨯=''⋅''='''∆．故填2166a ． 解题后的思考：该题求直观图的面积，因此应在直观图中求解，需先求出直观图的底和高，然后用三角形面积公式求解．本题旨在考查同学们对直观图画法的掌握情况．例11．如图所示，正方形O′A′B′C′的边长为cm 1，它是水平放置的一个平面图形的直观图，则原图形的周长是____________．思路分析：先根据题意，由直观图画出原图形解答过程：逆用斜二测画法的规则画出原图如下图所示，由BC//OA 且BC=OA ，易知OABC 为平行四边形．在上图中，易求O′B′=2，所以OB =22．又OA =1，所以在Rt △BOA 中，31)22(22=+=AB ． 故原图形的周长是)cm (8)13(2=+⨯，应填cm 8．解题后的思考：该题考查的是直观图与原图形之间的关系，及逆用斜二测画法的规则．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空间几何体的结构特征以及三视图和直观图
课下练兵场
1.已知一个几何体的三视图如图所示，则此几何体的组成为(
) A.上面为棱台，下面为棱柱
B.上面为圆台，下面为棱柱
C.上面为圆台，下面为圆柱
D.上面为棱台，下面为圆柱
解析：结合图形分析知上为圆台，下为圆柱.
答案：C
2.(2009·上海高考)如图，已知三棱锥的底面是直角三角形，
直角边长分别为3和4，过直角顶点的侧棱长为4，且垂直于
底面，该三棱锥的正视图是()
答案：B
3.一个空间几何体的三视图及部分数据如图所示，则这个几何体的体积是()
A.3
B.
C.2
D.
解析：由三视图得空间几何体为倒放着的直三棱柱，底面为直角三角形，两直角边长分别等于1和，棱柱高等于，故几何体的体积V ＝×1××＝.
答案：D
4.如图△A′B′C′是△ABC的直观图，那么△ABC是()
A.等腰三角形
B.直角三角形
C.等腰直角三角形
D.钝角三角形
解析：由斜二测画法知△ABC为直角三角形.
答案：B
5.如图所示，一个空间几何体的正视图和侧视图都是边长为1的正方
形，俯视图是一个直径为1的圆，那么这个几何体的侧面积为()
A.π
B.π
C.π
D.
解析：由三视图知该几何体为圆柱，其底面半径为r＝，高h＝1，∴S侧＝2πrh＝π.
答案：C
6.(2009·全国卷Ⅱ)纸制的正方体的六个面根据其方位分别标记为上、
下、东、南、西、北.现在沿该正方体的一些棱将正方体剪开、外面朝上展平，得到右侧的平面图形，则标“△”的面的方位是()
A.南
B.北
C.西
D.下
解析：如图所示.
答案：B
二、填空题
7.(2010·广州模拟)已知一几何体的三视图如下，正视图和侧视图都是
矩形，俯视图为正方形，在该几何体上任意选择4个顶点，它们可能是如下各种几何形体的4个顶点，这些几何形体是(写出所有正确结论的编号).
①矩形；
②不是矩形的平行四边形；
③有三个面为直角三角形，有一个面为等腰三角形的四面体；
④每个面都是等腰三角形的四面体；
⑤每个面都是直角三角形的四面体.
解析：由该几何体的三视图可知该几何体为底面边长为a，高为b 的长方体，这四个顶点的几何形体若是平行四边形，则其一定是矩形.
答案：①③④⑤
8.如图(1)，直三棱柱的侧棱长和底面边长均为2，正视图和俯视图如图(2)(3)所示，则其侧视图的面积为.
解析：其侧视图是底为×2＝，高为2的矩形，
S＝2×＝2.
答案：2
9.(2009·温州模拟)把边长为1的正方形ABCD沿对角线BD折起，形成的三棱锥C－ABD，其正视图与俯视图如图所示，则侧视图的面积为.
解析：根据这两个视图可以推知折起后二面角C－BD－A为直角二面角，其侧视图是一个两直角边长为的直角三角形，其面积为.
答案：
三、解答题
10.已知正三棱锥V－ABC的正视图和俯视图如图所示.
(1)画出该三棱锥的侧视图和直观图.
(2)求出侧视图的面积.
解：(1)如图.
(2)根据三视图间的关系可得BC＝2，
侧视图中VA＝
＝＝2，
∴S△VBC＝×2×2＝6.
11.如图是一个几何体的正视图和俯视图.
(1)试判断该几何体是什么几何体；
(2)画出其侧视图，并求该平面图形的面积；
(3)求出该几何体的体积.
解：(1)正六棱锥
(2)其侧视图如图：
其中AB＝AC，AD⊥BC，
且BC的长是俯视图中正六边形对边的距离，
即BC＝a，
AD的长是正六棱锥的高，即AD＝a，
∴该平面图形的面积
S＝a·a＝a2.
(3)V＝·6·a2·a＝a3.
12.(2009·广东高考)某高速公路收费站入口处的安全标识墩如图1所示.墩的上半部分是正四棱锥P－EFGH，下半部分是长方体ABCD －EFGH.图2、图3分别是该标识墩的正视图和俯视图.
(1)请画出该安全标识墩的侧视图；
(2)求该安全标识墩的体积.
解：(1)该安全标识墩侧视图如图所示.
(2)该安全标识墩的体积
V＝V P－EFGH＋V ABCD－EFGH
＝×40×40×60＋40×40×20
＝64000(cm3).。
