销售管理系统–ER图什么是销售管理系统？销售管理系统是一种通过计算机化系统来管理和跟踪产品和服务的销售过程的软件。
通常包括客户关系管理、销售预测和销售分析等功能，可以有效地提高企业销售的效率和精度。
ER图ER图是一种实体关系模型，是用来描述数据存储方式和关系的工具。
ER图是由三部分组成：实体、属性和关系。
它能够清晰且图形化地描述预期的数据枢纽，以及数据关系的模型。
在设计销售管理系统时，ER图可以在很大程度上帮助梳理出整个系统的设计思路和数据结构。
实体在销售管理系统中，实体可以分为客户、订单、产品和销售人员等。
以下是各个实体的属性和描述。
客户客户是指从企业中购买产品或服务的个人或团体，可以包括公司、机构、下级分销商和个人等。
客户实体的属性包括：•客户ID•客户姓名•联系电话•邮箱地址•物理地址•其他个人或公司信息订单订单是指客户所下的购买订单，属于销售管理系统中最核心的实体。
订单实体的属性包括：•订单ID•客户ID•下单时间•产品ID•产品数量•应付金额•实付金额产品产品是指企业开发或代理销售的各类产品和服务。
产品实体的属性包括：•产品ID•产品名称•产品分类•单价销售人员销售人员是指参与销售过程的从业人员，包括销售代表和销售经理等。
销售人员实体的属性包括:•销售人员ID•姓名•所属部门关系销售管理系统中的各个实体之间存在多种关系，以下是各个实体间的关系及描述。
客户与订单的关系一个客户可以对应多个不同的订单，而一个订单只能对应于一个客户。
因此客户和订单之间是1对多的关系，在ER图中为“一个客户有多个订单”的图形化体现。
订单与产品的关系一个订单可以购买多种不同的产品，而一种产品也可以被多个订单购买。
因此订单和产品之间是多对多的关系，可以通过一个额外的实体“订单产品明细”来描述，其包含订单ID和产品ID两个外键。
订单与销售人员的关系销售人员和订单之间也存在关系，一位销售人员可以负责多个订单，而一个订单只能被一个销售人员负责。
ER图
Page 7
六、一个实例
用E-R图表示某个工厂物资管理的概 念模型
实体
仓库： 仓库号、面积、电话号码 零件 ：零件号、名称、规格、单价、描述 供应商：供应商号、姓名、地址、电话号码、 帐号 项目：项目号、预算、开工日期 职工：职工号、姓名、年龄、职称
Page 8
一个实例
实体之间的联系如下： (1)一个仓库可以存放多种零件，一种零件可以存放在多个仓库中。仓库和零件
Page 5
联系的表示方法示例
班级 1
班级-班长
1 班长
1:1联系
班级 1
组成 n
学生 1:n联系
课程 m
选修
n 学生
m:n联系
Page 6
联系的属性
❖联系的属性：
联系本身也是一种实体型，也 可以 有属性。如果一个联系具有属性，则 这些属性也要用无向边与该联系连 接起来
课程 m 选修
n 学生
成绩
Page 9
一个实例
Page 10
Байду номын сангаас
2020/6/29
感谢您的关注!
Thank you!
具有多对多的联系。用库存量来表示某种零件在某个仓库中的数量。 (2)一个仓库有多个职工当仓库保管员，一个职工只能在一个仓库工作，仓库和
职工之间是一对多的联系。职工实体型中具有一对多的联系 (3)职工之间具有领导-被领导关系。即仓库主任领导若干保管员。 (4)供应商、项目和零件三者之间具有多对多的联系
E-R图(续)
联系
联系本身：
用菱形表示，菱形框内写明联系名，并用无向边分别与有关 实体连接起来，同时在无向边旁标上联系的类型（1:1、1:n 或m:n）
er图怎么画
er图怎么画ER图全称为实体关系图，是一种图形化表示系统中的数据结构和关系的工具，常用于数据库设计和数据模型化。
ER图可以帮助人们更好地理解系统中的数据结构，发现不同实体之间的关系，并对数据进行分类和组织。
ER图基本符号和概念ER图中包含三个基本元素：实体、属性和关系。
实体即系统中的具体事物，可以是一个人、一个地方、一个物品等。
实体可以有一些属性来描述其特征，例如一个人的姓名、年龄、性别等。
关系则指不同实体之间的联系，例如人与公司之间可以有雇佣关系、人与人之间可以有亲戚关系等。
ER图基本符号如下：实体：通常用矩形表示，矩形中写上实体名称；属性：通常用椭圆形表示，椭圆中写上属性名称；关系：通常用菱形表示，菱形中写上关系名称。
ER图中的实体采用“名词”，属性采用“形容词”，关系采用“动词”。
ER图制作步骤ER图的制作步骤如下：1.明确系统的实体、属性和关系，对每个实体、属性和关系进行命名。
2.确定实体之间的关系，包括一对一、一对多、多对一和多对多关系。
3.绘制ER图的框架，包括实体、属性和关系的符号和名称。
4.分别绘制实体、属性和关系之间的联系线，以表示它们之间的关系。
5.对ER图进行审查，确保ER图的关系准确、完整。
6.完善ER图，包括对各实体的属性和关系进行详细描述，绘制ER模型图。
ER图实例下面以一个图书馆管理系统为例，演示ER图的制作步骤。
1.明确实体、属性和关系在图书馆管理系统中，我们可以确定以下实体、属性和关系：（1）实体图书、借书者、出版社、作者、管理员（2）属性图书：书名、作者、ISBN号、出版社、分类号、价格、总量、库存等借书者：姓名、性别、借书证号、电话、地址等出版社：出版社名称、地址、联系人等作者：姓名、性别、出生年月、国籍、著作等管理员：姓名、账号、密码等（3）关系图书和出版社之间的关系为一对多关系；图书和作者之间的关系为多对多关系；图书和借书者之间的关系也是多对多关系。
2.确定实体之间的关系在图书馆管理系统中，我们可以确定以下实体之间的关系：（1）图书和出版社之间的关系一本图书只能由一个出版社出版，而一个出版社可以出版多本图书，所以图书和出版社之间的关系为一对多关系。
数据库设计中的ER图和UML图的区别
数据库设计中的ER图和UML图的区别数据库设计是现代企业应用开发中非常重要的一个环节。
在数据库设计中，设计师会使用两种不同的图形工具来描述数据模型的结构和关系。
这两种工具分别是ER图和UML图。
尽管这两种图形工具都是用来描述数据模型，但它们都有很大的不同点。
一、ER图简介ER图是一种流行的用于描述数据模型的图形工具。
它是由彼得·钱（Peter Chen）于1976年首次提出的。
ER是Entity-Relationship（实体-关系）的缩写。
在ER图中，实体用矩形表示，并且它们之间用菱形表示关系。
实体之间的关系可以是一对一（1:1）、一对多（1:N）或者多对多（M:N）。
每个实体都有一个唯一的标识符，它对应于数据库表中的主键。
二、UML图简介UML图是另一种常用的描述数据模型的图形工具。
UML是Unified Modeling Language（统一建模语言）的缩写，它是由Object Management Group（OMG）发布的一种标准。
UML图有多种类型，其中用于描述数据模型的主要类型是类图。
在类图中，类用矩形表示，它们之间用关联表示关系。
类之间的关系可以是一对一（1:1）、一对多（1:N）或者多对多（M:N）。
每个类都有一个唯一的标识符，它对应于数据库表中的主键。
三、ER图与UML图的区别1. 目的不同ER图主要用于描述数据库中的实体和实体之间的关系。
它通常被用在关系数据库的设计中，以便设计师能够更好地理解数据之间的关系。
UML图可以用于描述任何类型的面向对象软件，包括业务逻辑，用户界面和系统架构等。
2. 图形元素的不同ER图中只有实体、关系和属性等基本元素。
UML图中有类、接口、对象、组件等复杂的元素。
3. 语法不同在ER图中，当一个实体有多个属性时，它们通常被表示为一个矩形。
在UML图中，每个属性都显示为一个单独的属性框。
4. 可读性不同ER图有明确的语法规则和标准符号，它相对简单，易于理解。
ER图是啥？
ER图是啥？E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表⽰实体类型、属性和联系的⽅法，⽤来描述现实世界的概念模型。
⽤矩形表⽰实体型，矩形框内写明实体名；⽤椭圆表⽰实体的属性，并⽤⽆向边将其与相应的实体型连接起来；⽤菱形表⽰实体型之间的联系，在菱形框内写明联系名，并⽤⽆向边分别与有关实体型连接起来，同时在⽆向边旁标上联系的类型（1:1，1:n或m:n）。
实体联系模型，是概念数据模型的⾼层描述所使⽤的数据模型或模式图，它为表述这种实体联系模式图形式的数据模型提供了图形符号。
下⾯是⼀个最常见的ER图，基本上只要讲解ER图就会碰到它。
通俗的讲，ER图是把现实⽣活中的各种关系，以图⽚的形式，抽象出来，形成⼀个思维导图，通过ER图可以了解现实中的各种关系，⽐如⼀个班有很多学⽣组成。
ER图的应⽤，最最难的地⽅我觉得是抽象思维能⼒，你需要把现实⽣活中各种关系映射到⼤脑⾥⾯，然后以ER图的形式输出可分析和可视化的东西。
通过实例来拆解ER图⼀、学校⾥的那点事⼉现实⽣活⼀个班级有N多的学⽣组成，每个班级有⼀个班级号，每⼀名学⽣有⼀个学号；学⽣可以根据⾃⼰的兴趣爱好选修课程，对于选修的课程需要考试，然后出成绩有学分；⼀名⽼师可以教授⼏门课程。
ER图通过现实的描述分解出⼏个实体，分别为班级、学⽣、课程、教师。
出现了⼏组关系，分别为⼀个班级由多名学⽣组成（1对多）、⼀名学⽣可以选多门课程，同时⼀门课程可能被多名学⽣选修（多对多）、⼀名教师可传授多门课程，同时⼀门课程可能被多名教师传授（多对多）。
这个场景⾥⾯没有⼀对⼀的关系。
关系数据库ER图画出来以后，如何映射到关系数据库中的表呢？这⼀步就⾮常简单了，分步骤进⾏创建：把实体映射为表、把关系映射为表。
实体映射为表，⽐较简单，不再赘述。
关系映射为表，相对来说⽐较复杂，以这⾥的ER图为例，存在1对多和多对多两类关系。
1对多或者多对1时，在多⽅添加⼀个外键，对应到1⽅，如学⽣表⾥的所在班级这个外键。

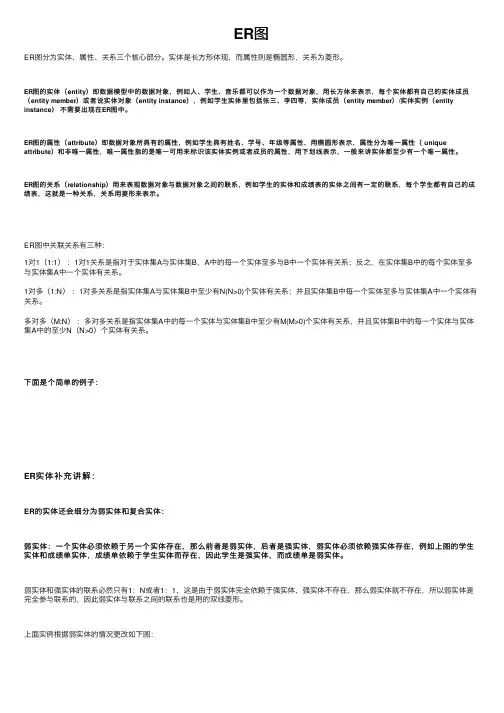

ER图——精选推荐
ER图ER图分为实体、属性、关系三个核⼼部分。
实体是长⽅形体现，⽽属性则是椭圆形，关系为菱形。
ER图的实体（entity）即数据模型中的数据对象，例如⼈、学⽣、⾳乐都可以作为⼀个数据对象，⽤长⽅体来表⽰，每个实体都有⾃⼰的实体成员（entity member）或者说实体对象（entity instance），例如学⽣实体⾥包括张三、李四等，实体成员（entity member）/实体实例（entity instance）不需要出现在ER图中。
ER图的属性（attribute）即数据对象所具有的属性，例如学⽣具有姓名、学号、年级等属性，⽤椭圆形表⽰，属性分为唯⼀属性（ unique attribute）和⾮唯⼀属性，唯⼀属性指的是唯⼀可⽤来标识该实体实例或者成员的属性，⽤下划线表⽰，⼀般来讲实体都⾄少有⼀个唯⼀属性。
ER图的关系（relationship）⽤来表现数据对象与数据对象之间的联系，例如学⽣的实体和成绩表的实体之间有⼀定的联系，每个学⽣都有⾃⼰的成绩表，这就是⼀种关系，关系⽤菱形来表⽰。
ER图中关联关系有三种：1对1（1:1）：1对1关系是指对于实体集A与实体集B，A中的每⼀个实体⾄多与B中⼀个实体有关系；反之，在实体集B中的每个实体⾄多与实体集A中⼀个实体有关系。
1对多（1:N）：1对多关系是指实体集A与实体集B中⾄少有N(N>0)个实体有关系；并且实体集B中每⼀个实体⾄多与实体集A中⼀个实体有关系。
多对多（M:N）：多对多关系是指实体集A中的每⼀个实体与实体集B中⾄少有M(M>0)个实体有关系，并且实体集B中的每⼀个实体与实体集A中的⾄少N（N>0）个实体有关系。
下⾯是个简单的例⼦：ER实体补充讲解：ER的实体还会细分为弱实体和复合实体：弱实体：⼀个实体必须依赖于另⼀个实体存在，那么前者是弱实体，后者是强实体，弱实体必须依赖强实体存在，例如上图的学⽣实体和成绩单实体，成绩单依赖于学⽣实体⽽存在，因此学⽣是强实体，⽽成绩单是弱实体。
ER图ppt课件
2. 参照完整性规则
参照完整性规则是一个表的外键值可以为空值。若不为空 值，则必须等于另一个表中主键的某个值。
外键（Foreign Key，FK）：若一个表R1中的一个列或列 组对应另一个表R2的主键，那么该列或列组称为表R1的 外键。
外键可以由一个或多个列组成，可以有重复值。 以产品，订单，订单明细为例，演示外键的使用 查阅功能的进一步演示
实体完整性规则是表中任意一行的主键值不能为空值。 空值，用“null”表示，大小写一样。空值是尚未确定的
值或不确定的值。如Enrollment表中的Grade值。 空值和数值型列的0值以及字符型列的空字符串的不同，
数值型列的0值与字符型列的空字符串都是确定的值。
23
根据主键的定义，主键值必须惟一。 因此，实体完整性也可定义为：
产品（产品ID，产品名称，单位数量，单价，库 存量，订购量，再订购量，中止）
订单明细（订单ID，产品ID，单价，数量，折扣）
21
完整性规则
完整性规则包括实体完整性规则、参照完整性规 则和用户自定义完整性规则三大类。
实体完整性和参照完整性是关系模型必须满足的 两个完整性规则。
22
1. 实体完整性规则
第二部分
关系数据库表间联系
1
本章要点
联系 E-R图 E-R图转换为关系模式 完整性规则
2
为什么要使用联系
现实世界中，事物内部以及事物之间是有联系的， 这些联系在信息世界反映为实体内部的联系和实 体之间的联系。
3
什么是联系
联系是指实体之间的相互关联
4
联系的类型
一对一关系
一对多关系 多对多关系
ER图--关系模型-决策树表
转换举例仓二库号 地点 面积
货号 品名 价格
1
仓库
存放
n 产品
“1” 方主键纳
数量
入“n”方关系
中
联系的属性也纳入 “n”方关系中
一个实体转化 为一个关系
仓库（仓库号，地点，面积） 产品（货号，品名，价格，仓库号，数量）
（3）m：n联系 除了被联系实体各为一个关系外，联系也是
一个关系（即共三个关系）。该关系的属性包括： 双方实体的主键，联系本身的属性。
• 以上实体间联系的分E-R图如下：
仓库
1
工作
n
职工
库存量
供应量
供应商
m
供应
n
零件
仓库
1
储存
n
零件
3）综合的总E-R图
• 画综合的总E-R图，只要将分E-R图中 同名的实体重叠在一起。注意：在综合 的E-R图中，同一实体只出现一次。
供应商
m
供应
供应量
仓库
1
n
工作
职工
1
储存
库存量
n
n
零件
仓库
1
工作
（此处省略了实体及其属性图）
2）分E-R图 除了实体有属性，在画E-R图时，
联系也可能产生新的属性。
以上实体之间的联系如下：
• 仓库与职工之间是一对多的联系，二者的联 系是“工作”。
• 仓库与零件之间具有一对多的联系，二者的 联系是“储存” 。
• 供应商与零件之间是多对多的联系，二者的 联系是“供应”
• 例2．厂长与工厂的联系（1：1）
厂长号 姓名
专业
厂长
1
管理
1
