FPGA_时序约束和分析
fpga的时序约束
fpga的时序约束FPGA的时序约束时序约束是在FPGA设计中非常重要的一项工作，它用于确保电路在特定的时钟频率下能够正常工作。
在设计中，时序约束可以指定信号的到达时间、时钟的周期、时钟与数据的关系等，以保证电路的正确性和性能。
一、时序约束的作用时序约束的作用主要有以下几点：1. 确保电路在特定的时钟频率下能够正常工作；2. 优化电路的性能，提高工作频率；3. 避免电路中的时序违反，如时钟抖动、时钟突变等；4. 提供给综合工具和布局布线工具，以使其能够对电路进行优化和布局布线。
二、时序约束的类型时序约束可以分为以下几种类型：1. 输入时序约束：指定输入信号的到达时间，以确保电路能够正确地捕获和处理这些信号。
输入时序约束主要包括输入延迟约束和输入时钟约束。
2. 输出时序约束：指定输出信号的产生时间，以确保输出信号能够在规定的时钟周期内产生。
输出时序约束主要包括输出延迟约束和输出时钟约束。
3. 时钟约束：指定时钟的周期和相位关系，以确保时钟信号的稳定传输和接收。
时钟约束主要包括时钟周期约束和时钟相位约束。
4. 组合逻辑约束：指定组合逻辑电路的延迟和路径约束，以确保电路能够正确地计算和处理数据。
三、时序约束的编写时序约束的编写是FPGA设计中非常重要的一步，它要求工程师对电路的时序要求有深入的理解，并且需要具备一定的经验和技巧。
一般来说，时序约束的编写可以分为以下几个步骤：1. 确定时钟频率和时钟域：首先需要确定电路的工作频率和时钟域，以便后续的时序约束编写和优化。
2. 分析电路的时序要求：通过对电路的功能和时序要求进行分析，确定需要约束的信号和约束类型。
3. 编写时序约束：根据分析的结果，编写时序约束文件，将时序要求转化为约束语句，以指导综合工具和布局布线工具的优化和布线。
4. 时序约束的调试和优化：在完成时序约束的编写后，需要对时序约束进行调试和优化，以确保电路能够在规定的时钟频率下正常工作。
四、时序约束的注意事项在编写时序约束时，需要注意以下几点：1. 约束的准确性：时序约束的准确性非常重要，它直接影响到电路的正确性和性能。
FPGA设计中常见的时序收敛问题分析
FPGA设计中常见的时序收敛问题分析FPGA设计中常见的时序收敛问题是指在FPGA设计过程中出现的时序约束无法满足的情况。
时序约束是指设计中需要满足的时钟周期、时钟频率、数据传输延迟等时间要求。
时序收敛问题会导致设计无法工作正常，甚至无法通过时序分析和布局布线。
时序收敛问题的主要原因包括时钟频率过高、逻辑路径过长、时钟抖动、布线延迟不稳定等。
下面我们将分析常见的时序收敛问题及解决方法。
首先，时钟频率过高是导致时序收敛问题的常见原因之一。
当时钟频率过高时，逻辑电路需要更短的时间完成计算，容易产生时序违例。
解决方法包括优化逻辑电路、减小时钟分频比、增加集成电路的时钟域等。
其次，逻辑路径过长也会导致时序收敛问题。
逻辑路径过长会增加逻辑延迟，使得数据无法在规定的时间内到达目的地。
解决方法包括优化逻辑电路结构、增加缓冲器减小电路路径、合理分配信号路径等。
时钟抖动也是时序收敛问题的常见原因。
时钟抖动会导致时钟信号的不稳定，使得同步电路无法正常工作。
解决方法包括使用低抖动的时钟源、优化时钟分配网络、提高时钟质量等。
布线延迟不稳定也是导致时序收敛问题的原因之一。
不同的布线路径会导致不同的延迟，使得时序约束无法满足。
解决方法包括合理规划布线路径、优化布线约束、降低布线时钟偏移等。
总的来说，时序收敛问题在FPGA设计中是一个常见且重要的问题。
设计工程师需要综合考虑时钟频率、逻辑路径、时钟抖动和布线延迟等因素，合理设计电路结构，优化时序约束，确保设计能够满足时序要求。
只有充分理解和解决时序收敛问题，才能保证FPGA设计的稳定性和可靠性。
fpga提高时钟的方法
fpga提高时钟的方法
在FPGA设计中，提高时钟频率的方法有很多，以下是一些常见的方法：
1. 优化时钟网络：在FPGA设计中，时钟网络是影响时钟频率的主要因素之一。
优化时钟网络可以减小时钟源的抖动和时钟网络的延迟，从而提高时钟频率。
常用的优化方法包括使用低抖动的时钟源、减少时钟网络的分支和长度、使用时钟缓冲和时钟恢复等。
2. 流水线设计：流水线设计是一种将操作划分为多个阶段，每个阶段都以一定的时钟周期完成，从而使得整个操作可以在更高的时钟频率下完成。
通过合理地划分阶段和优化每个阶段的电路，可以减小每个阶段的延迟，从而提高整个流水线的效率。
3. 时序约束和时序分析：在FPGA设计中，时序约束和时序分析是保证设计在给定时钟频率下正确运行的关键。
通过合理的时序约束和时序分析，可以确定每个逻辑单元的时序参数，从而使得设计能够在更高的时钟频率下稳定运行。
4. 使用高速电路和高速连接器：在FPGA设计中，高速电路和高速连接器可以减小信号的传输延迟和抖动，从而提高时钟频率。
常用的高速电路包括差分信号和低阻抗信号等，高速连接器包括高速PCB连接器和高速电缆连接器等。
5. 动态电压和频率调节：动态电压和频率调节是一种根据工作负载的变化自动调整FPGA的电压和时钟频率的方法。
通过动态电压和频率调节，可以在保证FPGA稳定运行的同时减小功耗和提高时钟频率。
总之，提高FPGA的时钟频率需要综合考虑多种因素和方法，包括优化时钟网络、流水线设计、时序约束和时序分析、使用高速电路和连接器以及动态电压和频率调节等。
FPGA设计中的约束时序
FPGA设计中的约束文件有3类：用户设计文件（.UCF文件）、网表约束文件（.NCF 文件）以及物理约束文件（.PCF文件），可以完成时序约束、管脚约束以及区域约束。
3类约束文件的关系为：用户在设计输入阶段编写UCF文件，然后UCF文件和设计综合后生成NCF文件，最后再经过实现后生成PCF 文件。
UCF文件是ASC 2码文件，描述了逻辑设计的约束，可以用文本编辑器和Xilinx约束文件编辑器进行编辑。
NCF约束文件的语法和UCF文件相同，二者的区别在于：UCF文件由用户输入，NCF文件由综合工具自动生成，当二者发生冲突时，以UCF文件为准，这是因为UCF的优先级最高。
PCF文件可以分为两个部分：一部分是映射产生的物理约束，另一部分是用户输入的约束，同样用户约束输入的优先级最高。
一般情况下，用户约束都应在UCF文件中完成，不建议直接修改NCF文件和PCF文件。
约束文件的后缀是.ucf，所以一般也被称为UCF文件。
创建约束文件有两种方法，一种是通过新建方式，另一种则是利用过程管理器来完成。
第一种方法：新建一个源文件，在代码类型中选取“Implementation Constrains File”，在“Fi le Name”中输入约束文件的名称。
单击“Next”按键进入模块选择对话框，选择要约束的模块，然后单击“Next”进入下一页，再单击“Finish”按键完成约束文件的创建。
第二种方法：在工程管理区中，将“Source for”设置为“Synthesis/Implementation”。
“Constrains Editor”是一个专用的约束文件编辑器，双击过程管理区中“User Constrains”下的“Create Timing Constrains”就可以打开“Constrains Editor”。
需要注意的是，UCF文件是大小敏感的，端口名称必须和源代码中的名字一致，且端口名字不能和关键字一样。
FPGA中IO时序约束分析
第1章FPGA中IO口时序分析作者：屋檐下的龙卷风博客地址：/linjie-swust/日期：2012.3.11.1 概述在高速系统中FPGA时序约束不止包括内部时钟约束，还应包括完整的IO时序约束和时序例外约束才能实现PCB板级的时序收敛。
因此，FPGA时序约束中IO口时序约束也是一个重点。
只有约束正确才能在高速情况下保证FPGA和外部器件通信正确。
1.2 FPGA整体概念由于IO口时序约束分析是针对于电路板整个系统进行时序分析，所以FPGA需要作为一个整体分析，其中包括FPGA的建立时间、保持时间以及传输延时。
传统的建立时间、保持时间以及传输延时都是针对寄存器形式的分析。
但是针对整个系统FPGA的建立时间保持时间可以简化。
图1.1 FPGA整体时序图如图1.1所示，为分解的FPGA内部寄存器的性能参数：（1） Tdin为从FPGA的IO口到FPGA内部寄存器输入端的延时；（2） Tclk为从FPGA的IO口到FPGA内部寄存器时钟端的延时；（3） Tus/Th为FPGA内部寄存器的建立时间和保持时间；（4） Tco为FPGA内部寄存器传输时间；（5） Tout为从FPGA寄存器输出到IO口输出的延时；对于整个FPGA系统分析，可以重新定义这些参数：FPGA建立时间可以定义为：（1） FPGA建立时间：FTsu = Tdin + Tsu – Tclk；（2） FPGA保持时间：FTh = Th + Tclk；（3） FPGA数据传输时间：FTco = Tclk + Tco + Tout；由上分析当FPGA成为一个系统后即可进行IO时序分析了。
FPGA模型变为如图1.2所示。
图1.2 FPGA系统参数1.3 输入最大最小延时外部器件发送数据到FPGA系统模型如图1.3所示。
对FPGA的IO口进行输入最大最小延时约束是为了让FPGA设计工具能够尽可能的优化从输入端口到第一级寄存器之间的路径延迟，使其能够保证系统时钟可靠的采到从外部芯片到FPGA的信号。
FPGA时序约束方法

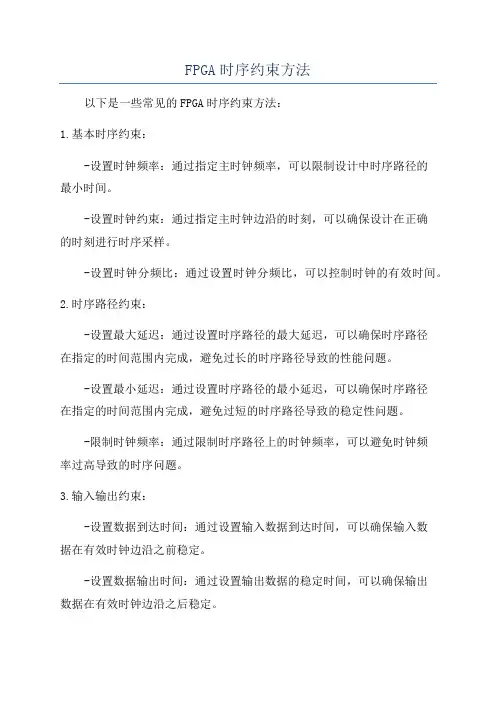

FPGA时序约束方法以下是一些常见的FPGA时序约束方法：1.基本时序约束：-设置时钟频率：通过指定主时钟频率，可以限制设计中时序路径的最小时间。
-设置时钟约束：通过指定主时钟边沿的时刻，可以确保设计在正确的时刻进行时序采样。
-设置时钟分频比：通过设置时钟分频比，可以控制时钟的有效时间。
2.时序路径约束：-设置最大延迟：通过设置时序路径的最大延迟，可以确保时序路径在指定的时间范围内完成，避免过长的时序路径导致的性能问题。
-设置最小延迟：通过设置时序路径的最小延迟，可以确保时序路径在指定的时间范围内完成，避免过短的时序路径导致的稳定性问题。
-限制时钟频率：通过限制时序路径上的时钟频率，可以避免时钟频率过高导致的时序问题。
3.输入输出约束：-设置数据到达时间：通过设置输入数据到达时间，可以确保输入数据在有效时钟边沿之前稳定。
-设置数据输出时间：通过设置输出数据的稳定时间，可以确保输出数据在有效时钟边沿之后稳定。
4.时序分析和优化：-时序分析：使用时序分析工具来评估设计中的时序路径，并查找潜在时序问题。
-时序优化：根据时序分析的结果，对设计中的时序路径进行改进，以达到更好的时序性能。
5.约束语言：- 静态时序约束：使用硬件描述语言（如Verilog或VHDL）的时序约束语法，以标记和约束特定的时序路径。
-动态时序约束：使用专门的时序约束语言（例如SDC或SDF）来描述更复杂的时序关系，以支持更精确的时序约束。
6.约束验证：-时序约束检查：使用约束检查工具来验证时序约束的正确性和完整性。
-时序仿真：使用时序仿真工具来验证设计在特定时序约束下的行为和性能。
总结起来，FPGA时序约束方法是通过设置主时钟频率、时钟约束、时序路径约束、输入输出约束等来确保设计在FPGA器件上满足预期的时序要求。
时序约束语言和约束验证工具则提供了有效的手段来描述和验证这些约束，以确保设计的正确性和性能。
FPGA时序分析时序约束知识
FPGA时序分析时序约束知识一、FPGA时序分析的基本概念1.时序分析的定义时序分析是指通过计算和模拟来评估数字电路在不同条件下的时序要求是否能够满足。
它主要包括时钟周期、时钟偏移、时钟抖动、信号传输延迟等方面的考虑。
2.时序要求时序要求是指数字电路在设计中必须满足的时序条件。
常见的时序要求包括时钟频率、最小信号保持时间、最小信号恢复时间等。
3.时序路径时序路径是指数字电路中信号从输入到输出所经过的所有逻辑门和寄存器。
4.时序违规时序违规是指数字电路在设计中无法满足时序要求的情况。
时序违规可能导致电路功能失效，甚至硬件故障。
二、FPGA时序分析的关键步骤1.时序约束的设置时序约束是在FPGA设计中非常重要的一部分，它用于定义时钟频率、时钟边沿以及其他关键参数。
时序约束通常以SDC（Synopsys Design Constraints）的格式提供。
时序约束的设置需要综合考虑到电路的功能需求、时钟分频、时钟域划分以及时钟边沿和信号的传输延迟等各种因素。
时序约束应该准确地描述信号的起始时间、到达时间和关系，以确保设计满足时序要求。
2.时序路径分析时序路径分析是指通过分析不同信号路径的延迟和时间关系来评估设计是否满足时序要求。
时序路径分析可以通过静态分析和动态仿真两种方式进行。
静态分析主要是利用逻辑综合工具对电路的时序路径进行分析和计算。
动态仿真则是通过对电路进行时钟驱动的行为级仿真来评估时序路径。
两种方法都可以获得电路的路径延迟和时间关系，以判断设计是否满足时序要求。
3.时序修复当时序分析发现设计存在时序违规时，需要进行时序修复来解决问题。
时序修复主要包括时钟域划分、时钟频率调整、逻辑重构等方法。
时钟域划分是指将设计划分为不同的时钟域，确保时钟边沿的一致性。
时钟频率调整是通过逻辑优化和时序约束调整来改善设计的时序性能。
逻辑重构则是通过改变电路的结构和时序路径，以使设计满足时序要求。
三、时序约束的知识1.时钟频率设置时钟频率设置是指设置时钟的工作频率，以控制电路的运行速度和性能。
FPGA时序约束方法
FPGA时序约束方法FPGA时序约束是一种确定FPGA设计中数据传输和逻辑运算的时序关系的方法。
它用于确保设计能够在给定的时钟频率下正常工作，并满足时序要求。
时序约束的准确性对于FPGA设计的性能和可靠性至关重要。
在下面的文章中，我将详细介绍FPGA时序约束的方法。
1.时钟约束：时钟约束是FPGA设计中最重要的时序约束之一、它用于指定时钟信号的起始时间和周期。
时钟约束通常包括时钟频率、时钟边沿类型（上升沿、下降沿）以及时钟延迟等参数。
时钟约束的准确性对于FPGA设计的性能和稳定性至关重要。
2.输入约束：输入约束用于指定输入信号到达FPGA时钟边沿之前的最大和最小延迟。
通过设置输入约束，可以确保输入信号能够在时钟信号出现之前到达，并且达到正确的稳定水平。
输入约束还可以帮助设计人员优化信号传输的延迟，从而提高设计的性能。
常见的输入约束包括设置最大延迟、最小延迟和最大转换时间等参数。
3.输出约束：输出约束用于指定输出信号的最大和最小延迟。
通过设置输出约束，可以确保输出信号能够在时钟边沿之后的规定时间内稳定下来，并且达到正确的值。
输出约束还可以帮助设计人员优化信号传输的延迟，从而提高设计的性能。
常见的输出约束包括设置最大延迟、最小延迟和时钟关系等参数。
4.路径约束：路径约束用于指定数据在FPGA内部的路径以及路径上各个元件之间的时序关系。
路径约束可以确保数据在各个元件之间的传输速度和时序关系满足设计要求。
常见的路径约束包括设置最大延迟、最小延迟和时钟关系等参数。
5.时序分析工具：时序分析工具是用于验证FPGA设计是否满足时序约束的关键工具。
常见的时序分析工具包括Xilinx的Timing Analyzer 和Altera的TimeQuest等。
这些工具可以分析FPGA设计中各个信号的时序关系，并生成时序报告。
设计人员可以根据时序报告来优化设计，并确保设计满足时序要求。
总之，FPGA时序约束是保证FPGA设计性能和可靠性的重要方法。
