连接器的防水结构

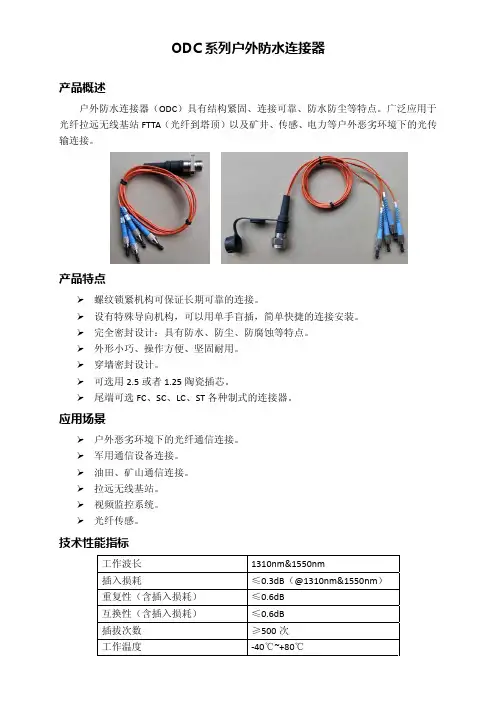

ODC连接器
ODC系列户外防水连接器
产品概述
户外防水连接器（ODC）具有结构紧固、连接可靠、防水防尘等特点。
广泛应用于光纤拉远无线基站FTTA（光纤到塔顶）以及矿井、传感、电力等户外恶劣环境下的光传输连接。
产品特点
¾螺纹锁紧机构可保证长期可靠的连接。
¾设有特殊导向机构，可以用单手盲插，简单快捷的连接安装。
¾完全密封设计：具有防水、防尘、防腐蚀等特点。
¾外形小巧、操作方便、坚固耐用。
¾穿墙密封设计。
¾可选用2.5或者1.25陶瓷插芯。
¾尾端可选FC、SC、LC、ST各种制式的连接器。
应用场景
¾户外恶劣环境下的光纤通信连接。
¾军用通信设备连接。
¾油田、矿山通信连接。
¾拉远无线基站。
¾视频监控系统。
¾光纤传感。
技术性能指标
工作波长 1310nm&1550nm
插入损耗 ≤0.3dB（@1310nm&1550nm）
重复性（含插入损耗） ≤0.6dB
互换性（含插入损耗） ≤0.6dB
插拔次数 ≥500次
工作温度 ‐40℃~+80℃。
室外光纤防水连接器产品手册说明书
CONTENTSPLASTIC MATERIALMETAL MATERIALACCESSORIES1 — ODVA系列防水连接器 / ODVA Series Waterproof Connectors2 — Fullaxs系列防水连接器 / Fullaxs Series Waterproof Connectors3 — Mini-SC系列防水连接器 / Mini-SC Series Waterproof Connectors4 — ODC系列防水连接器 / ODC Series Waterproof Connectors5 — 野战壁车式防水连接器 / Field Tactical Waterproof Connectors6 — J599系列航空光纤插头 / J599 Series Aviation Connectors 8 — 移动野战光缆绕线盘 / Portable Field Tactical Cable Reels7 — 其它品牌防水接头 / Other Brands Waterproof Connectors9 — 防水连接器配缆说明 / Fiber Optic Cables For Each Waterproof Connectors03 05 070911 1317 1523该款适配器使用在两个ODVA连接头相互对接的情况下。
适配器的两端均为螺旋卡口式的导向槽，以适配ODVA连接头。
This type of adapter is used to connect two ODVA connectors. Two ends of the adapter are both spiral bayonet grooves, for matching the ODVA connectors.产品特点/Features产品展示/Product displayODVA对接款式适配器/ODVA Adapter of Terminal-Terminal ODVA端接款式适配器/ODVA Adapter of Terminal-EquipmentODVAODVA SERIESWATERPROOF CONNECTORODVA系列防水连接器ODVA系列防水连接器，是一款具有塑料外壳体保护的室外型防水光纤连接器，防水防尘等级为IP67等级。
电子产品防水方案设计
电子产品防水方案设计电子产品防水方案设计一、电子产品常见的三种防水设计方案1. 结构防水结构防水是电子产品防水最为传统的模式，也是大多数工程师们最先想到的办法。
主旨：疏水，导流，外部封装与内部电气部分的有效隔离。
要点：产品的模具设计以及各种封堵，当然越是复杂模具的成本也不便宜。
比如前几年部分防水手机在设计耳机孔，充电口时候采用防水盖等设计方法，就是从外部着手去堵水，从而达到防水的目的。
图手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入，因为电子产品特别是手机、耳机类使用非常频繁，使用者对外观的破坏（人为或非人为）都是随时存在的，外观在使用过程中也会存在着自身变形的风险，外观结合处的缝隙也会随之变形，成为潜在的担忧。
2. 灌封防水灌封方式防水目前常采用环氧树脂灌封胶，是用于电子产品模组的灌封，可以将整个PCB板包裹其中，从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等。
环氧树脂灌封胶优点：具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性，灌封后能在-45-120℃间稳定的机械和电气性能。
能对电路板全方位保护，极大提高电路板的使用寿命。
缺点：同时也存在一些比较致命的问题，比如PCB板的散热将会非常受影响，最麻烦的是产品几乎没有返修的可能，或者说返修成本过高。
图电子产品树脂灌封胶防水3. 表面涂层防水（1）三防漆类三防漆也叫线路板保护油、披覆油、防水胶、绝缘漆、防潮漆，三防漆类产品防水效果并不好，主要有以下几方面缺点：普遍比较厚，散热不好，粘稠度高；三防漆涂覆固化的这层胶膜只能防护潮气和少量的水份；不抗摔、不抗振动，受外力冲击容易剥落；目前很多三防漆依然使用挥发性溶剂，对人体与环境有很大伤害。
但是如果只要起到一个最基本的防护作用，是可以选用三防漆防护。
图电路板三防漆（2）PCB纳米涂层电路板纳米防水涂层，是一种纳米新材料，也叫纳米涂层，目前是一种较理想的三防漆替代品。
低压电缆接头防水做法
低压电缆接头防水做法
低压电缆接头防水的做法主要有以下几种：
1. 使用防水胶带：将低压电缆接头包裹在防水胶带中，确保接头处完全被覆盖。
2. 应用防水配件：使用专门设计的防水配件，可以将电缆接头与连接器紧密密封，防止水分渗入。
3. 进行抗水处理：使用防水涂料或胶水涂抹在接头处，形成防水层，阻止水分渗入。
4. 进行密封：使用专门的密封胶，在接头周围进行密封处理，防止水分渗入。
5. 使用防水接线盒：将低压电缆接头放入防水接线盒中，确保整个接头都被包裹在防水盒内。
无论采用哪种方法，都需要确保防水处理的牢固性和有效性，以免引起电气故障或安全隐患。
在进行防水处理之前，还需注意检查电缆和接头的质量以及环境条件，确保使用合适的防水材料和方法。
防水接头标准
防水接头是一种在电气、通信等领域广泛应用的连接器件，用于保护连接处不受潮湿、液体侵蚀等因素的影响。
它具有防水、耐腐蚀、可靠性高等特点，广泛应用于户外设备、船舶、汽车、工业设备等场合。
为了确保防水接头的质量和可靠性，制定了一系列的标准和规范。
本文将介绍一些常见的防水接头标准。
一、国际电工委员会（IEC）标准国际电工委员会是一个专门负责电气、电子技术标准化工作的国际组织。
在防水接头领域，IEC发布了一些相关的标准，如IEC 60529《外壳的防护等级(IP代码)》和IEC 61076《重型电气连接器-环形插座和插头装配件》等。
这些标准规定了防水接头的防护等级、结构要求、测试方法等内容，为防水接头的设计、制造和测试提供了具体指导。
二、美国国家电工制造商协会（NEMA）标准美国国家电工制造商协会是美国电气设备制造商的行业组织，其发布的标准在美国电气设备领域具有广泛的影响力。
NEMA发布了一系列的防水接头标准，如NEMA 1-15《非扩展型和可扩展型非金属防水电源线插头和插座》和NEMA 6P《防水工业用电器插头、插座、连接器和电缆夹具》等。
这些标准规定了防水接头的尺寸、材料、防护等级等要求，为美国市场的防水接头提供了可靠的参考。
三、中国国家标准（GB）和行业标准中国国家标准化管理委员会（SAC）发布了一系列的国家标准（GB），其中包括了一些与防水接头相关的标准。
例如GB/T 1.1-2009《国家标准编写规则第1部分：结构和编写规则》和GB/T 14048.1-2006《低压开关设备和控制设备第1部分：通用规则》等。
这些标准规定了防水接头的技术要求、检测方法、标志和包装等内容，为中国市场的防水接头提供了统一的标准依据。
此外，在一些特定行业中，还有一些行业标准或企业标准与防水接头有关。
例如，在船舶领域，国际海事组织（IMO）发布了一系列的防火、防水标准，其中包括了对防水接头的要求。
在汽车领域，德国汽车工业协会（VDA）发布了一些与防水接头相关的规范。
防水插座什么原理
防水插座什么原理
防水插座的原理主要是通过特殊的设计和材料，防止水分进入插座内部，从而降低电器发生漏电、短路等安全事故的风险。
首先，防水插座的外壳通常采用防水材料制作，如塑料或橡胶等。
这些材料具有良好的密封性能，可以有效阻止水分渗透到插座内部。
其次，防水插座在插孔部分采用特殊的防水结构，如密封盖或密封圈等。
这些结构可以在插入电器插头时有效阻隔外部水分的进入。
此外，防水插座还配备了防水开关，可以在插头拔出后立即切断电源，避免电器长时间处于带电状态。
为了进一步增加防水性能，防水插座还会在连接电源线的接口部位添加防水封胶，使得电源线与插座连接处更加密封，减少水分侵入的可能性。
综上所述，防水插座通过外壳材料、防水结构、防水开关和防水封胶等设计和材料的使用，有效阻止水分进入插座内部，提高插座的防水性能，确保电器使用的安全。
M12防水连接器的防水标准
M12防水连接器的防水标准M12防水连接器的防水性能评定标准是依据IP防护等级来定，最基本的防水要具备防止固体外来物进入设备外壳，避免水以各种形式进入设备外壳的保护程度。
防水的测试依据要根据其试验设备、试验条件和试验时间，由供需（买卖）双方商定。
另外还要求按照连接器水下使用的时间、水深等，选用不同类别的连接器。
户外使用的连接器防护级别至少需要达到IP67。
水下使用的连接器防护级别应达到IP68。
M12防水带线连接器，焊接浇注1米PVC电缆，另一端尾部平切（电缆长度可以按客户要求定制，订做长度可选1米、2米、5米、10米至50米；如环境接触到油污或北方地区使用，可以选PUR外被电缆，PUR电缆耐磨、抗油、耐温-30C°+85C°），触点、针采用优质的电解铜制成，保证电性能的优越性和安全。
M12电缆连接器连接方式为螺纹M12*1焊接浇筑，针数有4针、5针、8针，4芯、5芯、8芯，线长可按用户需求定制。
M12插头，螺钉连接，螺纹规格：M12*1，连接截面：Max.0.75mm²，防护等级：IP67符合欧盟ROHS、CE认证，出线口4-6MM(插头可以选择4、5、8芯，出线口可以选择4-6mm,6-8mm,耐温-25C°+85C°）此系列连接器防水性能好；方便用户接线，现场安装维修；性能稳定，高效快速连接，高性价比；适用于各种传感器和仪器仪表。
M12防水连接器防水、耐寒、耐高温，易安装，接触性好，广泛应用于传感器、检测仪器、电子仪器仪表、电子机械、工程机械、传输控制系统、电工电气系统、工业自动化等领域。
节省用户再次接线时间，性能稳定，高效快速连接，高性价比；适用于各种传感器仪器仪表。
电缆接头防水处理的步骤与注意事项
电缆接头防水处理的步骤与注意事项电缆线接头是电气连接的重要部分，但是它们常常会受到环境因素的影响，如水分、湿气和污染。
为了确保电缆线的可靠性和安全性，对接头进行正确的防水处理是至关重要的。
本文将介绍电缆线接头的防水处理步骤及注意事项。
一、防水处理的步骤1.自粘带的包裹自粘带是防水处理的第一步，它具有良好的绝缘性能和粘附力，可以有效地密封接头并提供额外的绝缘保护。
在包裹自粘带之前，要将接头周围的表面清洁干净，保证自粘带能够紧密地附着并形成有效的密封。
包裹时，要将自粘带拉伸到合适的紧度，确保紧密贴附在接头上并覆盖所有需要防水的区域。
自粘带的重叠部分应有足够的重叠量，以保证覆盖和阻止水分渗透。
2.胶带的覆盖在包裹完自粘带后，使用胶带进行第二层防水。
胶带通常是一种橡胶或塑料材料，具有耐水性和防腐蚀性能。
使用胶带时，要确保它完全覆盖自粘带，并在接头的两端至少重叠15-20厘米，以提供更好的防水保护。
二、注意事项1.清洁和干燥在进行防水处理之前，要确保接头周围的区域干净，并尽量清除污垢和湿气。
2.使用合适的防水材料选择适合的防水材料是至关重要的。
常见的防水材料包括自粘胶带、胶带、冷缩管等。
3.合理包裹和覆盖使用合适的方法包裹和覆盖防水材料。
对于自粘胶带或胶带，要确保它们紧密贴合，并覆盖接头的全部区域。
4.适应环境考虑到接头所处的环境条件，选择适应该环境的防水材料。
5.检查和维护定期检查接头的防水状况。
这样可以及时发现任何损坏、老化或松动的防水材料，并采取相应的修复措施。
6.耐久性和可靠性选择高质量的防水材料和工艺，确保防水效果持久耐用。
7.注意安全在进行接头防水之前，要确保电缆线已经断电，并且没有电力供应。
避免触电风险。
总之，电缆线接头的防水处理是保证电气连接安全可靠的关键环节。
在进行防水处理时，要遵循以上步骤和注意事项，确保接头的防水效果达到最佳状态。
同时，定期检查和维护也是保证防水效果持久耐用的重要措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接器的防水结构
引言：
连接器是电子设备中起到连接电路的重要组成部分，而连接器的防
水结构在保护电子设备免受水分侵害方面起到至关重要的作用。
本文
将探讨连接器防水结构的重要性、不同类型的防水结构以及常见的防
水技术。
一、连接器防水结构的重要性
连接器是电子设备中电路连接的关键部分。
在各种使用场景下，无
论是户外环境还是工业环境，水分都是可能对电子设备造成伤害的主
要因素之一。
连接器的防水结构可以有效地防止水分渗入连接器内部，保护设备电路的可靠工作。
防水结构的良好设计可以提高设备的可靠
性和耐用性，延长设备的使用寿命。
二、不同类型的连接器防水结构
1. 密封式防水结构
密封式防水结构是最常见和常用的连接器防水结构。
它通常采用橡
胶密封圈或硅胶密封圈来阻止水分进入连接器内部。
密封式防水结构
可以有效地隔离水分和其他外部环境因素，确保连接器的电气性能和
机械性能。
在安装连接器时，需要适当应用密封胶等物质来增强连接
器的密封性能。
2. 连接器壳体结构
连接器的壳体结构也是防水的关键部分。
通常采用金属或塑料材料制成，具有一定的防水性能。
壳体结构设计的合理与否直接影响到连接器的密封性能。
一些连接器采用螺纹结构或螺旋锁结构，使连接器的壳体与外部环境紧密连接，防止水分渗入。
3. 导线端子的防水处理
连接器中的导线端子通常是水分渗入的薄弱环节。
为了增加连接器的防水性能，需要进行导线端子的专门防水处理。
常见的防水处理方式包括使用绝缘胶套、收缩管或涂覆专门的防水涂料等。
这些防水处理措施能够有效隔离水分，保护导线端子不受损害。
三、常见的连接器防水技术
1. 线性密封技术
线性密封技术是一种常见的连接器防水技术，通过使用橡胶密封条或硅胶密封条，在连接器和设备之间形成密封。
线性密封技术具有良好的密封性能和可靠性。
2. 灌封技术
灌封技术是一种将连接器内部空腔完全灌封的防水技术。
通过使用特殊的防水胶进行灌封，可以有效地隔离水分和其他外部环境因素。
该技术在高要求的防水场景中使用广泛，但对连接器的维修和更换带来一定的困难。
3. 涂覆技术
涂覆技术是一种比较简单有效的连接器防水技术。
通过在连接器的外部表面涂覆特殊的防水涂料，可以形成一层防水层，阻止水分进入连接器内部。
该技术适用于一些对防水性能要求不高的场景。
结论：
连接器的防水结构在保护电子设备免受水分侵害方面起到至关重要的作用。
不同类型的防水结构和防水技术可以选择和应用于不同的实际需求中。
在电子设备的设计和制造过程中，应根据实际使用环境和需求，选择合适的连接器防水结构和技术，以保证设备的可靠性和耐用性。
