锚杆及土钉墙施工工艺
锚杆及土钉墙施工工艺标准
锚杆及土钉墙施工工艺标准1总则1.1适用范围1、锚杆支护结构是档土结构与外拉系统相结合的一种深基坑组合式支护结构。
其挡土结构与悬臂式或内撑式支护结构相同，诸如：钻孔灌注桩、钢板桩、预制混凝土桩、地下连续墙等。
适用于较密实的砂土、粉土、硬塑到坚硬的黏性土层或岩层中的大型、较深、邻近有建（构）筑物而不允许有较大变形的基坑和不允许设内支撑的基坑。
存在有地下埋设物而不允许损坏的场地不宜采用。
2、土钉墙适用于地下水位以上或经人工降低地下水位后的人工填土、黏性土和弱胶结砂土的基坑支护或边坡加固。
土钉墙宜用于深度不大于12m的基坑支护或边坡加固，当土钉墙与有限放坡、预应力锚杆联合使用时，深度可增加；不宜用于含水丰富的粉细砂层、砂砾卵石层和淤泥质土；不得用于没有自稳能力的淤泥和饱和软弱土层。
1.2 编制参考标准及规范1、中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；2、中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120-99）；4、中华人民共和国国家标准《建筑边坡工程技术规范》（GB50330-2002）。
2 术语1、基坑：为进行建筑物（包括建筑物）基础与地下室的施工所开挖的地面以下空间。
2、基坑周围环境：基坑开挖影响范围内包括既有建（构）筑物、道路、地下设施、地下管线、岩土体及地下水体等的统称。
3、基坑侧壁构造建筑基坑围体的某一侧面。
4、基坑支护：为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡，加固与保护措施。
5、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的摩阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
土钉的施工工艺（文档4篇）
土钉的施工工艺（文档4篇）以下是网友分享的关于土钉的施工工艺的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。
第1篇土钉墙的施工工艺土钉墙是由上而下边开挖边分段施工的，分层开挖、分层稳定、坡脚预加固——逆作法原材料：水泥、砂、水、速凝剂。
土钉墙施工工序分为先喷后锚或先锚后喷2种施工方法。
一般采用先锚后喷工艺（1）边坡开挖（2）人工修整边坡（3）定位放线（4）成孔（5）土钉主筋制作及安放（6）搅浆及注浆（7）挂网（8）喷射砼先锚后喷土钉墙施工工艺1）边坡开挖按照设计的分层开挖深度和坡度开挖，分层开挖深度应在每道土钉孔口标高下0.5m处，不得超挖，开挖过程中，挖掘机不得碰撞土钉墙面板。
在上层作业面的土钉及喷混凝土面层未达到设计强度的70％以前，不得进行下一层土方的开挖。
（2）人工修整边坡应根据土质的不同情况，边坡预留50～100㎜厚的土体，由修坡人员用铲修整坡面，为确保喷射砼面层的平整，挂小线测量边坡坡度，以保证坡脚不侵结构。
对于土层含水量较大的边坡，可在土钉面层背部插入长度为400～600mm，直径不小于40mm的水平排水管（包滤网），其外端伸出支护面层，间距为2m，以便将喷混凝土面层后的积水排走。
（3）定位放线由测量人员按设计图纸放出每一个土钉的位置，作出标记。
（4）成孔采用人工洛阳铲成孔，孔深不小于设计，如遇障碍物时，可适当调整土钉角度和位置。
（5）土钉主筋制作及安放主筋按设计长度下料，外端设“L”型的弯钩，间隔2m焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0.5m左右。
（6）搅浆及注浆浆体为水泥净浆，水灰比为0.5，浆液要充分搅拌均匀，随拌随用，采用搅拌机造浆，搅拌时间一般在3分钟以上；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气体能全部排出，在孔口部位设置止浆塞，根据需要补浆，保证土钉锚固体质量。
土钉制作：土钉用内径15mm，壁厚2.75mm的电焊钢管制作，钢管一断端封口，另一端开口，接注浆嘴预备接注浆泵，钢管周边按10cm间距设喷浆口。

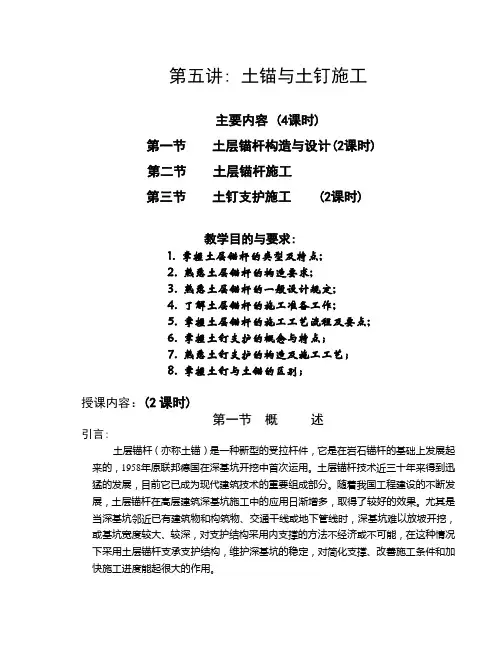

第五讲 土锚与土钉施工
第五讲: 土锚与土钉施工主要内容 (4课时)第一节土层锚杆构造与设计(2课时)第二节土层锚杆施工第三节土钉支护施工 (2课时)教学目的与要求:1. 掌握土层锚杆的类型及特点;2. 熟悉土层锚杆的构造要求;3. 熟悉土层锚杆的一般设计规定;4. 了解土层锚杆的施工准备工作;5. 掌握土层锚杆的施工工艺流程及要点;6. 掌握土钉支护的概念与特点；7. 熟悉土钉支护的构造及施工工艺；8. 掌握土钉与土锚的区别；授课内容：(2课时)第一节概述引言:土层锚杆（亦称土锚）是一种新型的受拉杆件，它是在岩石锚杆的基础上发展起来的，1958年原联邦德国在深基坑开挖中首次运用。
土层锚杆技术近三十年来得到迅猛的发展，目前它已成为现代建筑技术的重要组成部分。
随着我国工程建设的不断发展，土层锚杆在高层建筑深基坑施工中的应用日渐增多，取得了较好的效果。
尤其是当深基坑邻近已有建筑物和构筑物、交通干线或地下管线时，深基坑难以放坡开挖，或基坑宽度较大、较深，对支护结构采用内支撑的方法不经济或不可能，在这种情况下采用土层锚杆支承支护结构，维护深基坑的稳定，对简化支撑、改善施工条件和加快施工进度能起很大的作用。
一、土层锚杆的应用：二、土层锚杆的类型1.普通锚杆:如图(a)所示,由钻机钻孔,埋入拉杆后孔内注水泥浆或水泥砂浆形成的圆柱体。
适用于拉力不高的临时性土层锚杆。
2.扩大头锚杆:如图(b)所示,由旋转式或回转式钻机成孔后,注入压力灌浆液,在土层中形成扩大头的圆柱体,适用于抗拔力要求较大工程。
3.齿形锚杆:如图(c)所示，采用特制扩孔机械,通过中心杆压力将扩张式刀具缓缓张开刮土,在孔眼内长度方向扩1个或几个扩孔圆柱体，然后注浆形成的锚杆。
在粘性土和砂土中都适用，可以达到较高的拉拢力。
三、土层锚杆的抗拔原理：土层锚杆所以能锚固在土层中作为一种受拉杆件,主要是由于锚杆在土层中具有一定的抗拔力。
当锚固段锚杆受力,首先通过拉杆与周边水泥砂浆握裹力传到砂浆中,然后通过砂浆传到周围土体。
土钉墙边坡支护专项施工方案
土钉墙边坡支护专项施工方案（深基坑专家论证版）一、工程概况咱们得了解一下这个工程的具体情况。
这是一个深基坑项目，基坑深度达到了惊人的20米，周边环境复杂，既有居民楼，又有交通要道。
这就要求我们在施工过程中，不仅要保证基坑的稳定性，还要确保周边环境的安全。
二、施工目标明确了工程概况，就是施工目标。
我们的目标是，通过土钉墙边坡支护施工，确保基坑周边土体稳定，防止土体位移，确保基坑施工安全顺利进行。
三、施工方法1.土钉墙设计：根据基坑深度和周边环境，我们采用预应力锚杆和土钉墙相结合的方式。
预应力锚杆可以有效地提高土体的抗剪强度，而土钉墙则可以增强土体的整体稳定性。
2.施工顺序：先进行预应力锚杆施工，再进行土钉墙施工。
这样既可以保证施工进度，又可以确保施工质量。
3.土钉墙施工：采用分段施工的方法，每段高度为2米。
施工过程中，严格控制土钉墙的倾斜度，确保其垂直度。
4.土钉墙支护：在土钉墙施工完毕后，立即进行支护施工。
采用喷射混凝土和挂网喷浆相结合的方式，提高土钉墙的支护效果。
四、施工工艺1.预应力锚杆施工：进行锚杆孔的钻进，然后放入预应力钢筋，进行注浆施工。
2.土钉墙施工：先进行土钉墙的放样，然后进行挖土，接着进行土钉的安装和注浆施工。
3.支撑施工：在土钉墙施工完毕后，立即进行支撑施工。
采用钢管支撑，确保基坑的稳定性。
五、施工质量控制1.施工过程中，严格按照设计要求进行施工，确保施工质量。
2.施工完毕后，对土钉墙进行验收，确保其满足设计要求。
3.施工过程中，定期进行监测，发现异常情况，立即采取措施进行处理。
六、施工安全措施1.施工现场设置安全警示标志，提醒施工人员注意安全。
2.施工人员必须佩戴安全帽、安全带等防护用品。
3.施工现场配备专职安全员，负责施工现场的安全监督。
4.定期对施工现场进行安全检查，发现问题及时整改。
七、施工进度安排1.预应力锚杆施工：预计用时10天。
2.土钉墙施工：预计用时15天。
3.支撑施工：预计用时5天。
(完整版)土钉墙+挂网喷浆基坑支护施工工艺流程
土钉墙+挂网喷浆基坑支护施工工艺流程本工程分两层开挖，第一层挖土深度自然地坪下挖3m,采用放坡(1:0.3) +土钉墙的支护方法，坡顶设一排1m 长摩擦锚杆，土钉墙共设 3 排土钉，长度分别为6m、4.5m、4.5m。
土钉采用①25钢筋，梅花形布置，喷射砼设计强度C20,设计配比为水泥：砂：碎石=1: 2: 2 (重量比)，喷射厚度为：100mm, 水灰比0.45〜0.55网片采用①6.5钢筋，间距(双向)150m材150mm，加强筋采用①16钢筋，菱形布置在土钉端部。
1 、工艺流程：厂一一钉杆制作一I修理边坡一一一造孔——一土钉杆安设一-注浆一挂网一钉头固定-喷射砼2、土钉造孔要求(1) 必须对开挖出的边坡进行人工修整，确保边坡的平整度，待监理验收后方进行下一道工序的施工。
(2) 本工程采用人工成孔，孔直径130m m,孔深宜大于设计孔深100mm，成孔倾角约15 度。
3、土钉制作安装(1) 土钉采用© 25钢筋。
(2) 土钉杆接头应采用焊接的搭接接头,焊接必须符合规范要求。
(3) 土钉杆体应沿土钉轴线方向每隔1.5米设置一个居中支架，居中支架采用© 6.5 HPB235钢筋制作，并将用作居中支架的钢筋弯成弧形与土钉杆焊接。
(4) 土钉孔造好后应尽快放置土钉，土钉放入前应认真检查杆体质量。
4、注浆：水泥浆液采用P.C32.5级普通硅酸盐水泥，水灰比0.45〜0.55,注浆压力0.4〜0.5MPa。
注浆注意事项如下：(1) 浆液应随搅随用，并在初凝前用完。
注浆作业开始时，应先用水或稀水泥浆循环注浆系统1〜2min，确保注浆时浆液畅通。
(2) 注浆完毕，当浆液硬化后，若发现浆液没有充满土钉孔时，应进行补浆，浆体初凝前需补浆1~2 次5、编扎钢筋网⑴钢筋网采用© 6.5 HPB235调直钢筋，双向间距均为150mm。
(2) 根据作业面层分层、分段铺设钢筋网，钢筋网之间的连接采用绑扎搭接，搭接长度不小于300mm，,当绑扎搭接长度不能满足要求时可采用焊接，并随壁面随坡就势铺设。

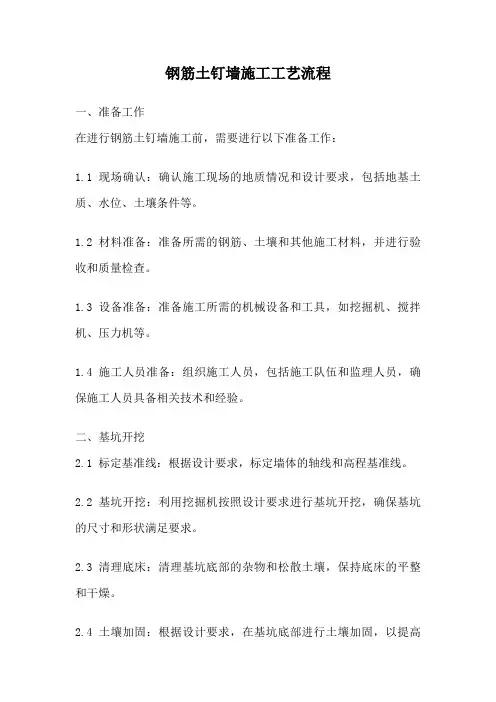

钢筋土钉墙施工工艺流程
钢筋土钉墙施工工艺流程一、准备工作在进行钢筋土钉墙施工前，需要进行以下准备工作：1.1 现场确认：确认施工现场的地质情况和设计要求，包括地基土质、水位、土壤条件等。
1.2 材料准备：准备所需的钢筋、土壤和其他施工材料，并进行验收和质量检查。
1.3 设备准备：准备施工所需的机械设备和工具，如挖掘机、搅拌机、压力机等。
1.4 施工人员准备：组织施工人员，包括施工队伍和监理人员，确保施工人员具备相关技术和经验。
二、基坑开挖2.1 标定基准线：根据设计要求，标定墙体的轴线和高程基准线。
2.2 基坑开挖：利用挖掘机按照设计要求进行基坑开挖，确保基坑的尺寸和形状满足要求。
2.3 清理底床：清理基坑底部的杂物和松散土壤，保持底床的平整和干燥。
2.4 土壤加固：根据设计要求，在基坑底部进行土壤加固，以提高基坑的稳定性和承载力。
三、钢筋安装3.1 钢筋制作：根据设计要求，制作符合规范的钢筋构件，包括锚杆和锚杆头。
3.2 钢筋安装：按照设计要求，在基坑内安装钢筋构件，包括纵向钢筋和横向钢筋，并进行固定和校直。
四、土壤灌注4.1 土壤搅拌：将适量的水和土壤混合搅拌，以形成均匀的土浆。
4.2 土壤灌注：将土浆通过管道或泵送至基坑内，逐层进行土壤灌注，确保灌注均匀和密实。
4.3 灌注控制：根据设计要求，控制土壤灌注的厚度和灌注速度，以保证施工质量。
五、支护结构安装5.1 钢筋网安装：在土壤灌注完成后，安装钢筋网，将其固定在钢筋构件上，以增强墙体的抗拉强度。
5.2 钢筋梁安装：根据设计要求，安装钢筋梁，用于加固墙体的横向稳定性。
5.3 钢筋板安装：安装钢筋板，用于增加墙体的刚度和承载能力。
六、后期处理6.1 表面处理：对钢筋土钉墙的表面进行清理和修整，确保墙体平整且无明显缺陷。
6.2 防水处理：根据设计要求，对钢筋土钉墙的外侧进行防水处理，以防止水分渗透和墙体受潮。
6.3 排水处理：设计合理的排水系统，确保墙体周围的水分能够及时排除，防止积水对墙体造成损害。
土层锚杆施工步骤
土层锚杆施工步骤一、场地准备在锚杆施工前，应先清理施工现场，清除障碍物，并进行适当的平整和夯实，确保场地满足施工要求。
同时，要按照设计要求进行定位和标高测量，确定锚杆的位置和深度。
二、锚杆制作根据设计要求，选择合适的材料制作锚杆，一般采用钢筋或钢绞线。
制作过程中，应确保锚杆的长度、直径和形状符合设计要求，锚杆的接头应牢固可靠，防腐处理要到位。
三、钻孔在锚杆位置钻孔，钻孔的直径和深度应与锚杆的尺寸相适应。
钻孔过程中，要控制好钻孔的方向、角度和深度，确保钻孔的位置、垂直度和深度满足设计要求。
同时，应注意防止钻孔过程中出现塌孔或涌水等情况。
四、锚杆安放将制作好的锚杆放入钻孔中，确保锚杆的位置、角度和深度符合设计要求。
在安放过程中，应避免锚杆扭曲或损坏，同时要保持锚杆的清洁和干燥。
五、注浆向钻孔中注入适量的水泥浆或化学浆液，以固定锚杆。
注浆时，应控制好浆液的配合比、注浆压力和注浆量，确保浆液能够完全填充钻孔和锚杆之间的空隙。
注浆完成后，应进行必要的养护和保护。
六、锚固张拉在锚杆施工完成后，应对锚杆进行锚固张拉，以检验其承载能力。
根据设计要求，选用合适的张拉设备和方法，对锚杆施加一定的拉力，并保持一定时间，以确保锚杆能够承载设计要求的拉力。
同时，应注意观察锚杆的变形和位移情况，及时发现和处理问题。
七、锁定与验收在锚固张拉完成后，应对锚杆进行锁定和验收。
根据设计要求和验收标准，对锚杆的位置、尺寸、数量、承载能力等方面进行检查和测试，确保其满足设计要求和使用安全。
如果发现锚杆存在质量问题或安全隐患，应及时进行处理和修复。
八、维护与检测在锚杆投入使用后，应定期进行维护和检测。
维护工作包括清除周围杂物、保持锚杆清洁等；检测工作包括观察锚杆的变形情况、检测锚杆的承载能力等。
如果发现异常情况或安全隐患，应及时进行处理和修复，以保证锚杆的正常使用和安全性能。
锚杆、锚索施工工艺标准
根据《地基与基础工程施工工艺标准》（ZJQ00—SG—008—2003）、《百金大厦基坑支护设计施工方案》（2009年05月16日），结合本工程的支护实际情况，特制定此方案，以保证本工程安全顺利施工、完成。
一、术语1、锚杆：由锚固段、自由段、锚头组成的，一端与支护挡土结构相连，一端与土层相锚固的细长杆件。
依靠其锚固段与土体的磨阻力，加固或锚固现场土体。
一般采取先在土层中钻孔，后置入钢筋、在锚固段注浆、锚头紧固的方法制成。
亦可采用置入钢管、角钢、钢绞线，在锚固段注浆的方法制成。
2、锚杆支护结构：锚杆支护结构包括挡土支护结构、腰梁和锚杆三部分组成。
挡土支护结构可以是钢板桩、排桩墙、连续墙等各种挡土结构；当挡土结构为非连续体时，在锚拉点标高处应加腰梁，使之形成整体共同受力。
3、锚固体：土层锚杆的锚固段全长即为锚固体。
锚固体是由水泥砂浆或水泥浆将拉杆（预应力筋）与土体黏结在一起形成的，通常呈近似圆柱体状。
4、锚头：锚头是锚杆体的外露部分，有锚杆承压垫板及紧固器组成。
5、承压垫板：直接承受拉杆拉力的垫板，并将拉力传递给锚头。
6、紧固器：又称锚具，是将拉杆锚固在垫板和挡土结构的连接件。
7、拉杆：拉杆是锚杆的主要部分，拉杆从锚头到锚固体的末端，其长度取决于锚固段和自由段的总长度。
拉杆可以是粗钢筋、钢丝绳或钢绞线构成。
8、土钉：依靠其全长与土体的磨阻力，用来加固或锚固现场土体的细长杆件。
可采取先在土层中钻孔，后置入钢管、再全孔注浆的方法制成。
9、土钉支护：以土钉、被加固的土体、钢筋混凝土面层和必要的防水措施组成的支护体系。
二、施工准备（一）技术准备，锚索施工前必须具备以下文件：1、工程周遍环境调查及工程地质勘察报告；2、支护施工图纸齐全，包括支护平、剖面图及总体尺寸；挡土结构的类型、详细设计图纸及设计说明，如已施工完毕应有施工的详细记录；表明锚索位置、尺寸（直径、孔径、长度）、倾角和间距；喷射混凝土面层厚度及钢筋尺寸，锚索喷射混凝土面层的联系构造方法和混凝土强度等级；3、排水及降水方案设计；4、施工方案或施工组织设计，规定基坑分层、分段开挖的深度及长度，边坡开挖面的裸露时间限制等；5、现场测试监控方案，以及为防止危及周围建筑物、道路、地下设施安全而采取的措施及应急方案；了解支护坡顶的允许最大变形量，对邻近建筑物、道路、地下设施等环境影响的允许程度。
