剪力墙受力机理
剪力墙作为一种重要的建筑结构构件，其主要功能是抵抗水平荷载，特别是风荷载和地震作用产生的剪切力，以及传递竖向荷载。
剪力墙的受力机理主要包括以下几个方面：
1.水平荷载作用下的受力：
o在水平荷载如风荷载或地震作用下，剪力墙作为一个整体构件，主要通过墙体自身的弯曲变形来消耗能量并传递剪力。
墙体两侧因受力而
产生相对剪切变形，墙体内的混凝土和钢筋共同工作，其中混凝土承
受大部分剪切应力，而水平分布钢筋（箍筋和水平筋）主要抵抗剪切
变形导致的裂缝发展和延展。
2.竖向荷载作用下的受力：
o对于竖向荷载（自重和楼面活荷载），剪力墙类似于厚壁梁，通过墙体本身的压缩变形来承受垂直荷载，并通过墙体底部的基础或梁将荷
载传递至地基。
3.墙肢和连梁的协同工作：
o在有洞口的剪力墙中，墙肢（无洞口部分）和连梁（位于洞口上方或下方的梁）形成一个整体，共同受力。
连梁不仅传递水平荷载，还通
过其弯曲变形协调各个墙肢间的变形，使整个剪力墙结构保持稳定。
4.内力分布：
o剪力墙内部的内力分布是复杂的，包括剪力、弯矩和轴向压力。
这些内力由墙体中的主筋（竖向钢筋）和分布钢筋（箍筋）共同承担，主
筋主要负责抵抗墙体的弯曲和轴向压力，而箍筋则增强墙体抵抗剪切
的能力。
5.屈曲约束钢板剪力墙：
o在特殊设计的剪力墙中，如两边连接屈曲约束钢板剪力墙，通过引入钢板提高剪力墙的延性和耗能能力，钢板在剪力墙发生塑性变形时起
到约束作用，从而改变墙体的受力机理，提高结构的抗震性能。
总结起来，剪力墙的受力机理在于其利用自身材料（混凝土和钢筋）的物理力学特性，通过合理设计和布置钢筋，确保在不同荷载工况下能够有效地分散、传递和消耗各种荷载，实现结构的安全和稳定。

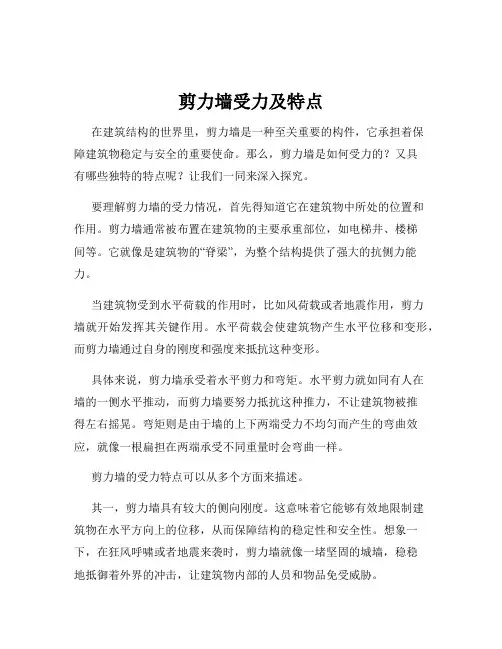

剪力墙受力及特点
剪力墙受力及特点在建筑结构的世界里，剪力墙是一种至关重要的构件，它承担着保障建筑物稳定与安全的重要使命。
那么，剪力墙是如何受力的？又具有哪些独特的特点呢？让我们一同来深入探究。
要理解剪力墙的受力情况，首先得知道它在建筑物中所处的位置和作用。
剪力墙通常被布置在建筑物的主要承重部位，如电梯井、楼梯间等。
它就像是建筑物的“脊梁”，为整个结构提供了强大的抗侧力能力。
当建筑物受到水平荷载的作用时，比如风荷载或者地震作用，剪力墙就开始发挥其关键作用。
水平荷载会使建筑物产生水平位移和变形，而剪力墙通过自身的刚度和强度来抵抗这种变形。
具体来说，剪力墙承受着水平剪力和弯矩。
水平剪力就如同有人在墙的一侧水平推动，而剪力墙要努力抵抗这种推力，不让建筑物被推得左右摇晃。
弯矩则是由于墙的上下两端受力不均匀而产生的弯曲效应，就像一根扁担在两端承受不同重量时会弯曲一样。
剪力墙的受力特点可以从多个方面来描述。
其一，剪力墙具有较大的侧向刚度。
这意味着它能够有效地限制建筑物在水平方向上的位移，从而保障结构的稳定性和安全性。
想象一下，在狂风呼啸或者地震来袭时，剪力墙就像一堵坚固的城墙，稳稳地抵御着外界的冲击，让建筑物内部的人员和物品免受威胁。
其二，剪力墙的承载能力较高。
它能够承受巨大的水平力和竖向力，确保建筑物在各种复杂荷载作用下不发生破坏。
这种高承载能力是通过合理的设计和钢筋混凝土的优良性能来实现的。
其三，剪力墙的变形性能相对较好。
在受到外力作用时，它能够发生一定程度的变形，从而吸收和耗散能量，减轻地震等灾害对建筑物的破坏。
这就好比一个有弹性的缓冲器，能够在关键时刻起到保护作用。
其四，剪力墙的协同工作能力强。
在一个建筑结构中，往往不是单独的一片剪力墙在战斗，而是多片剪力墙相互配合，共同承担水平荷载和竖向荷载。
它们之间通过楼板等连接构件形成一个整体，协同工作，使整个结构的受力更加均匀合理。
为了让剪力墙更好地发挥作用，在设计和施工过程中需要特别注意一些要点。

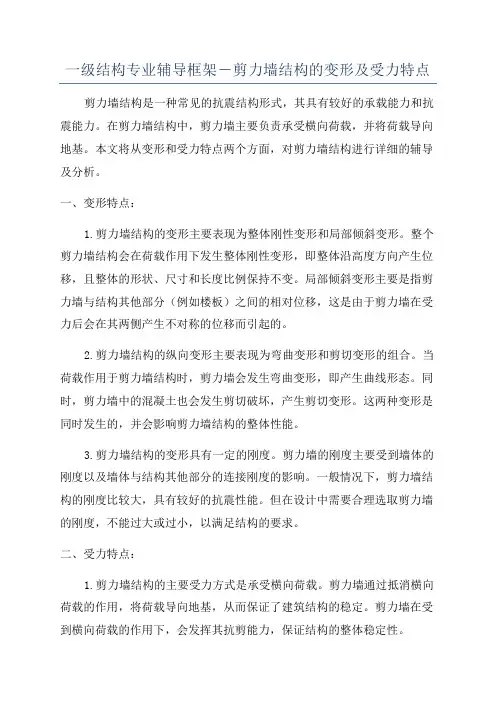

一级结构专业辅导框架―剪力墙结构的变形及受力特点
一级结构专业辅导框架―剪力墙结构的变形及受力特点剪力墙结构是一种常见的抗震结构形式，其具有较好的承载能力和抗震能力。
在剪力墙结构中，剪力墙主要负责承受横向荷载，并将荷载导向地基。
本文将从变形和受力特点两个方面，对剪力墙结构进行详细的辅导及分析。
一、变形特点：1.剪力墙结构的变形主要表现为整体刚性变形和局部倾斜变形。
整个剪力墙结构会在荷载作用下发生整体刚性变形，即整体沿高度方向产生位移，且整体的形状、尺寸和长度比例保持不变。
局部倾斜变形主要是指剪力墙与结构其他部分（例如楼板）之间的相对位移，这是由于剪力墙在受力后会在其两侧产生不对称的位移而引起的。
2.剪力墙结构的纵向变形主要表现为弯曲变形和剪切变形的组合。
当荷载作用于剪力墙结构时，剪力墙会发生弯曲变形，即产生曲线形态。
同时，剪力墙中的混凝土也会发生剪切破坏，产生剪切变形。
这两种变形是同时发生的，并会影响剪力墙结构的整体性能。
3.剪力墙结构的变形具有一定的刚度。
剪力墙的刚度主要受到墙体的刚度以及墙体与结构其他部分的连接刚度的影响。
一般情况下，剪力墙结构的刚度比较大，具有较好的抗震性能。
但在设计中需要合理选取剪力墙的刚度，不能过大或过小，以满足结构的要求。
二、受力特点：1.剪力墙结构的主要受力方式是承受横向荷载。
剪力墙通过抵消横向荷载的作用，将荷载导向地基，从而保证了建筑结构的稳定。
剪力墙在受到横向荷载的作用下，会发挥其抗剪能力，保证结构的整体稳定性。
2.剪力墙在受力时会产生纵向受拉和受压。
在剪力墙结构中，剪力墙承受横向荷载导致其上部产生受拉力，而底部则产生受压力。
这是由于剪力墙在受力后会产生曲线形态，并通过其刚性特点承担部分横向荷载，形成纵向拉力和压力。
3.剪力墙结构的连接节点是其重要的受力传递部位。
在剪力墙结构中，连接节点处常采用加强筋、构造钢筋等方式来增强节点的刚度和抗震性能，确保节点在受力时能够充分发挥其功能。
连接节点的设计和施工质量对于剪力墙结构的整体性能至关重要。
剪力墙结构原理
1、混凝土强度等级：
不应低于C20；带有筒体和短肢剪力墙的，不应低于C25
2、截面尺寸
保证平面外的刚度和稳定性，截面最小厚度要求 3、剪力墙开洞的构造要求 当剪力墙墙面开有非连续小洞口（其各边长度小于 800mm ），且在整体计算中不考虑其影响时，应将洞 口处被截断的分布筋量分别集中配置在洞口上、下和左、 右两边（图），且钢筋直径不应小于12mm；
（3）联肢剪力墙： 墙肢的线刚度比同列两孔间所形
成的连梁的线刚度大得多，每根连梁中部有反弯点
，各墙肢单独弯曲作用较为显著，但仅在个别或少 数层内，墙肢出现反弯点。 （4）壁式框架：壁式框架实质是介于剪力墙和框架 之间的一种过渡形式，它的变形已很接近剪切型。
剪力墙的受力性能已接近于框架。
3、剪力墙结构简化计算时的计算单元 • 考虑纵、横墙的共同作用，即纵墙的一部分可作为 横墙的有效翼缘，横墙的一部分可以作为纵墙的有 效翼缘。 • 各片剪力墙只承受其自身平面内的水平荷载。 • 在承载力计算中，剪力墙的翼缘计算宽度可取：剪 力墙的间距、门窗洞间翼墙的宽度、剪力墙厚度加 两侧各6倍翼墙厚度、剪力墙墙肢总高度1/10四者
部位，约束边缘构件以外的拉接筋间距尚应适当加密。分
布钢筋的直径不宜大于墙肢截面厚度的1/10
5、钢筋的锚固和连接要求 非抗震设计时，剪力墙纵向钢筋最小锚固长度应取la；抗 震设计时，剪力墙纵向钢筋最小锚固长度应取laE。剪 力墙竖向及水平分布钢筋的搭接连接，一级、二级抗震
等级剪力墙的加强部位，接头位置应错开，每次连接的
中的小值（混凝土结构设计规范GB50010-2010）
• 墙肢按偏心受压或偏心手拉构件计算
三、剪力墙的布置原则
剪力墙种类判别依据和受力特点
剪力墙种类判别依据和受力特点剪力墙作为建筑结构中的重要构件之一，其承担着重要的受力作用。
而剪力墙的种类多样，不同种类的剪力墙在受力特点上也有所不同。
在建筑设计和施工过程中，如果我们能够掌握剪力墙种类的判别依据和受力特点，就能更好地进行合理的设计和施工，提高建筑结构的安全性和稳定性。
一、剪力墙的种类1、墙板式剪力墙：墙板式剪力墙的结构特点是以顶板、底板和竖向加劲筋为主，中间填充混凝土或轻质混凝土。
在地震和风的作用下，墙板受到荷载作用而变形，使剪切力可以得到较好的分散和抵抗。
2、纵向墙件式剪力墙：纵向墙件式剪力墙的结构特点是由混凝土或砖石墙体和垂直的混凝土或钢筋混凝土墙件共同组成，具备相对较好的抗震性能。
3、约束式剪力墙：约束式剪力墙的结构特点是在中心开洞的混凝土或砖墙处加设框架，并与框架连续构成刚性约束，从而提高其受力承载能力和变形能力。
4、框架式剪力墙：框架式剪力墙的结构特点是在墙面内设立一定数量和间距的框架，在墙的抗震性能上有很大的提高。
二、剪力墙的受力特点1、受弯作用：在水平荷载的作用下，剪力墙受到弯曲的作用，产生剪力和弯矩。
2、剪切作用：在水平荷载作用下，剪力墙产生剪力作用，抵抗建筑结构的侧移。
3、抗压作用：剪力墙可以承受建筑结构的自重和容许荷载，通过其厚实的墙体对荷载进行垂直承受。
4、隔震作用：剪力墙在承受水平荷载的同时还起到隔震的作用，最大程度上减轻地震对建筑结构和人员的危害。
三、剪力墙种类的判别依据1、空间限制：考虑建筑空间对墙体的限制，尤其是居民住宅、商业中心等，因此在剪力墙的形式上需考虑设计的空间限制。
2、结构变形：以某种机理设计的剪力墙，必须主张在稳定的设计状态下进行变形。
3、抗震性：建筑物自身抗震性能时剪力墙建成的原因之一。
四、结论剪力墙的种类和受力特点对于建筑结构的稳定性和安全性至关重要。
设计师和工程师在进行设计和施工时，必须对剪力墙的种类和受力特点有充分的了解和掌握。
只有这样，建筑结构才能具备更好的抗震性能和稳定性，保障人们的生命和财产安全。
剪力墙受力及特点
剪力墙受力及特点在建筑结构中，剪力墙是一种非常重要的竖向承重和抗侧力构件。
它的存在对于保障建筑物的稳定性、安全性以及使用性能起着至关重要的作用。
剪力墙，顾名思义，就像是一道能够承受水平和竖向荷载的“墙壁”。
从受力的角度来看，它主要承受两类荷载，一是竖向荷载，比如建筑物自身的重量以及楼面上放置的家具、人员等产生的重量；二是水平荷载，其中最主要的就是风荷载和地震作用。
先来说说剪力墙承受的竖向荷载。
当建筑物的各层楼板将其上面的荷载传递到剪力墙上时，剪力墙就像一根坚实的柱子，承担着这些竖向力，并将其向下传递到基础。
由于剪力墙通常具有较大的截面面积和较高的强度，所以它能够有效地承受这些竖向荷载，确保建筑物不会因为自身重量而发生下沉或变形。
而对于水平荷载，剪力墙的作用就更加关键了。
在风荷载的作用下，建筑物会受到侧向的推力。
如果没有剪力墙，建筑物可能会像风中的旗帜一样摇晃不定。
同样，当地震发生时，地面的运动产生的水平力也会作用在建筑物上。
剪力墙通过自身的刚度和强度，抵抗这些水平力，减少建筑物的水平位移，从而保护建筑物的结构不被破坏，保障人们的生命和财产安全。
为了更好地理解剪力墙的受力情况，我们可以把它想象成一个巨大的弹簧。
当水平力作用在上面时，它会发生变形，但由于其具有一定的弹性和恢复能力，能够在力消失后恢复到原来的形状。
这种变形和恢复的过程，就是剪力墙消耗能量、减轻地震破坏的重要方式。
接下来，让我们看看剪力墙的特点。
首先，剪力墙具有很高的侧向刚度。
这意味着它能够有效地限制建筑物在水平方向上的位移，使得建筑物在风荷载和地震作用下保持稳定。
与框架结构相比，剪力墙结构在抵抗水平荷载方面具有明显的优势。
其次，剪力墙的承载能力较强。
由于其截面通常较大，且采用了高强度的混凝土和钢筋，所以能够承受较大的荷载。
这使得剪力墙结构适用于高层建筑和需要承受较大水平力的建筑。
再者，剪力墙的整体性好。
它通常是连续的、封闭的，能够形成一个整体的受力体系，共同抵抗外部荷载。

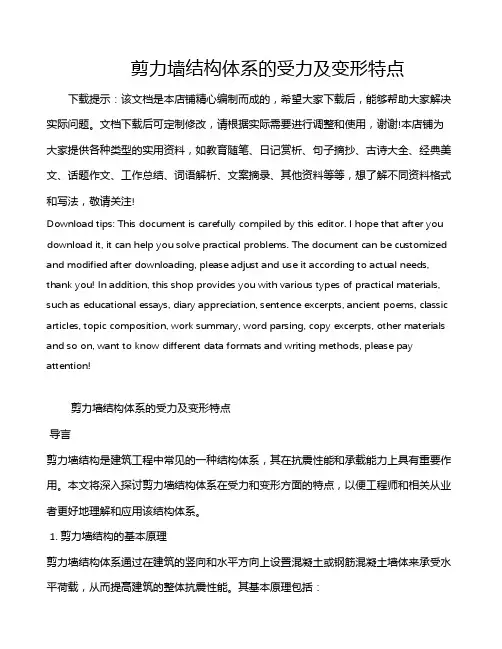

剪力墙结构体系的受力及变形特点
剪力墙结构体系的受力及变形特点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!剪力墙结构体系的受力及变形特点导言剪力墙结构是建筑工程中常见的一种结构体系，其在抗震性能和承载能力上具有重要作用。
剪力墙种类判别依据和受力的特点
剪力墙种类判别依据和受力的特点剪力墙是一种常用于建筑结构中的抗震构件，主要作用是抵抗地震反力和风力作用。
剪力墙的种类有很多，不同种类的剪力墙具有不同的受力特点和判别依据。
本文将详细介绍几种常见的剪力墙种类及其受力特点和判别依据。
1. 框架剪力墙框架剪力墙是由框架结构和剪力墙组成的结构形式，通常是在建筑的外围设置剪力墙，与内部的框架结构相互配合，在抗震和承载方面协同作用。
框架剪力墙的主要受力方式为剪力，受力特点与普通剪力墙相似，但其在框架结构的协同作用下，可以更好地实现强度和刚度的分布。
判别框架剪力墙的依据通常是墙体设定的位置和建筑结构中使用钢材的数量和位置。
2. 梁式剪力墙梁式剪力墙是指在墙体内设置钢筋混凝土梁，以实现增加墙体承载能力和抗震能力的剪力墙。
梁式剪力墙的主要受力方式为剪力和弯曲力，其墙体通常为T形或L形的截面。
梁式剪力墙的判别依据主要是墙体的截面形式和尺寸，以及梁和墙体钢筋的布局和数量。
3. 空心砌块剪力墙空心砌块剪力墙是一种较为常见的剪力墙形式，其墙体基于钢筋混凝土框架，并使用空心砖块或加气混凝土等材料填充，在后期砌筑完成后，墙体内部填充物形成了墙的承载核心，提高了墙体的强度和抗震能力。
空心砌块剪力墙的主要受力方式仍为剪力，判别依据主要是墙体砌筑的方式和材料。
4. 折板式剪力墙折板式剪力墙是一种新型的剪力墙类型，其墙体的形式为多层折叠的薄钢板构成，钢板之间通过连接件相互连接而成。
折板式剪力墙的受力方式主要为剪力和弯曲力，墙体具有较好的ductility 和灵活性，能在相对较小的位移下承受较大的荷载。
综上所述，剪力墙种类繁多，每一种剪力墙都有其独特的受力特点和判别依据。
在实际工程中，我们需要根据建筑结构的需要和实际情况选择合适的剪力墙型号，以实现最优化的抗震和承载效果。
同时，在剪力墙建造的过程中，需采取科学合理的施工方式和技术措施，确保墙体的质量和耐久性，提高建筑的安全性和可靠性。
剪力墙结构原理
剪力墙结构原理在现代建筑领域中，剪力墙结构是一种被广泛应用的结构形式，为建筑物提供了强大的支撑和稳定性。
那什么是剪力墙结构呢？让我们一起来揭开它的神秘面纱。
剪力墙，从字面上理解，就是能够承受剪力的墙体。
剪力，简单来说，就是使物体产生剪切变形的力。
在建筑中，当风、地震等外力作用于建筑物时，会产生水平方向的力，而剪力墙就是抵抗这些水平力的重要构件。
剪力墙结构的工作原理可以通过一个简单的例子来理解。
想象一下，我们把建筑物比作一个巨大的盒子，当有外力从侧面推这个盒子时，如果盒子的侧面是脆弱的，那么很容易就会被推倒。
但如果在盒子的侧面加上坚固的板子，这些板子就能够抵抗外力的推动，使盒子保持稳定。
剪力墙在建筑物中就扮演着这样的“板子”的角色。
剪力墙结构具有很多优点。
首先，它能够提供非常好的抗侧刚度。
这意味着在面对地震、强风等水平荷载时，建筑物能够保持较小的侧向位移，从而保障居住者的生命安全和建筑物的正常使用。
其次，剪力墙结构的整体性较好。
整个墙体连续且封闭，能够有效地将水平力均匀地分配到各个部分，避免了局部受力过大而导致的破坏。
再者，由于剪力墙可以承担大部分的水平荷载，所以其他的结构构件，如框架柱等，所承受的力相对较小，从而可以减小构件的尺寸，增加建筑物的使用空间。
剪力墙的形式多种多样。
常见的有实体墙、开有洞口的剪力墙以及联肢剪力墙等。
实体墙就是一整块没有洞口的混凝土墙体，其抗侧刚度最大，但建筑布置不够灵活。
开有洞口的剪力墙则在墙体上开设了一定数量和大小的洞口，既能够满足建筑功能的需求，如门窗洞口，又能保持一定的抗侧能力。
联肢剪力墙则是通过连梁将一系列的墙肢连接在一起，共同工作。
在设计剪力墙结构时，需要考虑许多因素。
首先是建筑物所在的地理位置和地震设防烈度。
地震设防烈度越高，所需的剪力墙数量和厚度就越大，以保证足够的抗震能力。
其次是建筑物的高度和用途。
高层建筑通常需要更强大的剪力墙结构来抵抗风荷载和地震作用。
建筑工程中剪力墙的作用以及原理
建筑工程中剪力墙的作用以及原理
在建筑工程中，剪力墙是一种结构构件，其作用是承担建筑物
在水平方向上的抗侧向荷载，以及抵抗地震和风力等外部力量的作用。
剪力墙的原理是利用墙体的刚度和强度来抵抗水平荷载，从而
确保建筑物的稳定性和安全性。
剪力墙的作用可以从多个角度来解释。
首先，剪力墙可以通过
其刚性和强度来抵抗建筑物在水平方向上的受力，包括风力和地震力。
当外部水平荷载作用在建筑物上时，剪力墙可以有效地传递这
些荷载，并通过其抗弯和抗剪的能力来减小结构的挠度，从而保证
建筑物的整体稳定性。
其次，剪力墙还可以提供建筑物的纵向和横向连接，增强建筑
结构的整体刚性。
这种连接作用可以有效地减小建筑物在水平方向
上的位移和变形，从而保证建筑物在外部荷载作用下的整体稳定性。
此外，剪力墙还可以作为建筑结构的承重墙，承担部分垂直荷载，从而减小其他结构构件的受力，提高整体结构的承载能力。
剪力墙的原理是基于结构力学的基本原理。
通过合理设计和布
置剪力墙，可以将水平荷载通过墙体的抗弯和抗剪能力转移到地基，从而保证建筑物的整体稳定性和安全性。
剪力墙通常采用混凝土或
钢筋混凝土结构，其设计和施工需要严格按照相关的建筑设计规范
和标准进行，以确保其在实际工程中发挥预期的作用。
剪力墙的受力分析
剪力墙的受力分析剪力墙所承受的竖向荷载，一般是结构自重和楼面荷载，通过楼面传递到剪力墙。
竖向荷载除了在连梁（门窗洞口上的梁）内产生弯矩以外，在墙肢内主要产生轴力。
可以按照剪力墙的受荷面积简单计算。
在水平荷载作用下，剪力墙受力分析实际上是二维平面问题，精确计算应该按照平面问题进行求解。
可以借助于计算机，用有限元方法进行计算。
计算精度高，但工作量较大。
在工程设计中，可以根据不同类型剪力墙的受力特点，进行简化计算。
1.整体墙和小开口整体墙在水平力的作用下，整体墙类似于一悬臂柱，可以按照悬臂构件来计算整体墙的截面弯矩和剪力。
小开口整体墙，由于洞口的影响，墙肢间应力分布不再是直线，但偏离不大。
可以在整体墙计算方法的基础上加以修正。
2.连肢墙连肢墙是由一系列连梁约束的墙肢组成，可以采用连续化方法近似计算。
壁式框架可以简化为带刚域的框架，用改进的反弯点法进行计算。
3.框支剪力墙和开有不规则洞口的剪力墙此两类剪力墙比较复杂，最好采用有限元法借助于计算机进行计算。
其计算判断过程是由整体参数来判断的有关计算方法有那些注意的问题,希望大家展开讨论. 还有个比较重要而且需要进一步理解的概念是:协同工作原理基本的原理是这样的:框架结构和剪力墙结构，两种结构体系在水平荷载下的变形规律是完全不相同的。
框架的侧移曲线是剪切型，曲线凹向原始位置；而剪力墙的侧移曲线是弯曲型，曲线凸向原始位置。
在框架—剪力墙（以下简称框-剪）结构中，由于楼盖在自身平面内刚度很大，在同一高度处框架、剪力墙的侧移基本相同。
这使得框—剪结构的侧移曲线既不是剪切型，也不是弯曲型，而是一种弯、剪混合型，简称弯剪型。
在结构底部，框架将把剪力墙向右拉；在结构顶部，框架将把剪力墙向左推。
因而，框—剪结构底部侧移比纯框架结构的侧移要小一些，比纯剪力墙结构的侧移要大一些；其顶部侧移则正好相反。
框架和剪力墙在共同承担外部荷载的同时，二者之间为保持变形协调还存在着相互作用。
