结构梁开洞要求
梁上开孔规范
梁上开孔规范梁上开孔规范是指在梁上进行开孔时要遵循的一些规范和要求。
这些规范和要求旨在确保梁的强度和稳定性不受影响，并保证开孔不会对梁的功能和使用造成不良影响。
梁上开孔规范主要包括以下几个方面：1. 开孔位置：开孔应在梁的强度受力较小的位置进行，避免影响梁的承载能力。
开孔位置通常应位于梁的节点处，且节点的剪力作用较小。
在选取开孔位置时，应考虑梁的设计荷载、开孔尺寸、材料强度等因素。
2. 开孔尺寸：开孔尺寸应符合梁的设计要求和规范规定。
开孔的尺寸应按照结构设计师提供的图纸来进行，并且需要保留足够的边缘距离以保证梁的强度和稳定性。
开孔的尺寸一般不应超过梁的1/3，且开孔的尺寸应该逐渐减小，以降低影响梁的强度和稳定性的风险。
3. 开孔形状：开孔的形状应尽可能简单，并符合梁的受力特点。
常见的开孔形状有圆形、矩形和梯形等。
对于大型或复杂的开孔，应寻求专业的结构设计师进行设计和评估。
4. 开孔间距：开孔之间的间距应保持一定的规范。
通常情况下，开孔之间的间距应大于开孔的直径或宽度的2倍。
开孔之间的间距过小可能会导致梁的强度不足或产生应力集中，增加开裂和破坏的风险。
5. 加强措施：对于较大或复杂的开孔，需要采取适当的加强措施以保证梁的强度和稳定性。
常用的加强措施包括在开孔周围加设加强筋或加强板，以增加梁的承载能力和抗震性能。
加强措施的设计和施工应符合相关规范和标准。
6. 检测和验收：开孔完成后，应进行检测和验收工作。
检测和验收的内容包括梁的强度和稳定性、开孔尺寸和形状、加强措施的有效性等。
检测和验收应由专业的结构工程师或施工单位进行，并记录相关的检验结果和数据。
总之，梁上开孔规范是为了确保梁的强度和稳定性不受影响，并保证开孔不会对梁的功能和使用造成不良影响。
在进行梁上开孔时，应严格按照相关规范和要求进行操作，确保开孔的安全性和可靠性。
梁上开洞加固方案
梁上开洞加固方案在建筑结构设计中，梁是起承载作用的重要构件之一。
而在一些旧建筑的翻新改造中，由于年代较久远，结构稳定性比较差，就需要采取一些方法进行梁上开洞加固。
本文将介绍一些常见的梁上开洞加固方案。
方法一：增加钢筋或钢板增加钢筋或钢板是一种常见的梁上开洞加固方案。
具体操作步骤为：首先根据洞口大小确定所需钢筋或钢板的数量和规格，然后在梁的上、下表面分别打孔，将钢筋或钢板穿过钢筋或钢板并通过孔洞固定在梁上。
此方法可以加强梁的承载能力，提高结构的稳定性。
方法二：增加混凝土增加混凝土是另一种常见的梁上开洞加固方案。
具体操作步骤为：首先在梁洞口的上下表面分别用水泥砂浆预留出钢筋的位置，然后将钢筋插入孔洞内，用托板等工具将其定位。
接着，在孔洞内部填充混凝土并进行充分压实，最后养护一段时间，等待混凝土充分凝固。
此方法可以增强梁的强度和稳定性，从而达到加固梁的目的。
方法三：采用悬挂式支撑采用悬挂式支撑是一种非常适用于大跨度梁的加固方案。
此方法将梁上开口处的支撑点向两侧延伸，形成悬挂式支撑，从而使得梁的承载能力更大，稳定性更高。
具体实施时，首先在洞口两侧的梁上末端安装较长的钢板，然后在钢板和洞口之间加装钢构件，形成强有力的支撑结构。
方法四：采用工字钢加固采用工字钢加固是一种适用于较小梁的加固方案。
此方法可以将钢梁安装在洞口上方，以工字钢的承载能力为主要支撑力量，将洞口箍紧并加固。
相对于其他方法，工字钢加固操作简便，安装速度较快，加固效果也较为明显。
总结：梁上开洞加固是一种常见的结构加固方法，各种方法各有优缺点。
在实际施工中，应根据具体情况选择合适的加固方法，并严格按照操作规范施工。
只有这样才能确保加固效果，并提升建筑结构的稳定性和安全性。
梁开洞要求
在梁腰上开不大于150的洞，位置应在梁跨中1/3范围内，梁高的中间1/3范围内，洞边及洞上下构造配筋
管子的上部和下部不得小于200.一般设计单位对梁上留洞和管子要求都很严。
个人经验，只供参考；
1：开孔高度不得超过梁高的1/3，且洞宽不宜大于650，洞边距梁顶或梁底距离不小于200.
2、开孔应在梁的中部范围，孔尽量做成圆形。
3、多孔并列时，孔净距不得小于梁高的1/3及200mm
4、梁高小于450时，梁上不得留洞。
5、圆洞孔径小于50时，可不加筋，孔径大于200时，参照方洞要求加筋。
1 剪力墙开有边长小于800mm的小洞口、且在结构整体计算中不考虑其影响时，应在洞口上、下和左、右配置补强钢筋，补强钢筋的直径不应小于12mm，截面面积应分别不小于被截断的水平分布钢筋和竖向分布钢筋的面积（图a）。
2 穿过连梁的管道宜预埋套管，洞口上、下的截面有效高度不宜小于梁高的1/3，且不宜小于200mm，洞口处宜配置补强钢筋，被洞口削弱的截面应进行承载力验算（图b）。
梁上开孔规范
梁上开孔规范篇一：梁开洞要求及做法梁开洞要求及做法：一个工程是否有这种混凝土已经成型再来开孔的情况，体现了这个项目的管理水平！标准的梁上空洞应该采用预留的方式，空洞周边还用采取加强措施！楼主问空洞的位置一般应该在梁高的1/3中部，下面这个截图就是常见的设计方法：平法03G101-1中有一个梁上留洞的加强方式，上面也可以看出空洞的位置限制要求。
孔洞还有方孔与圆孔之分，下面这个截图分别是两种不同孔洞的加强方法：一、留洞要求：1.对于预埋钢套管，当预埋位置设置在跨中L/3范围内时，要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。
以上四条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。
2.当预埋位置设置在梁端L/3范围内时，要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。
以上五条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。
二、具体补强做法以下都有详细说明：参考资料：《高规》7.2.27《全国民用建筑工程设计技术措施－结构》5.3.29《钢筋混凝土结构构造手册》（二版）3.9《苏G01-2003》17页梁上开洞的计算和构造的一般规定(1)框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞垃置，并应进行内力和承载力计算厦构造措施。
(2)位置应避开梁端塑性铰区，尽可能设置在剪力较小的跨中L/3区域内，必要时也可设置在梁端1/3区域内。
孔洞偏心宜偏向受拉区，偏心距EO不宜大于0.05H。
小孔洞尽可能预留套管。
当设置多个孔洞时，相邻孔洞边缘间净距不应小于2.5HJ。

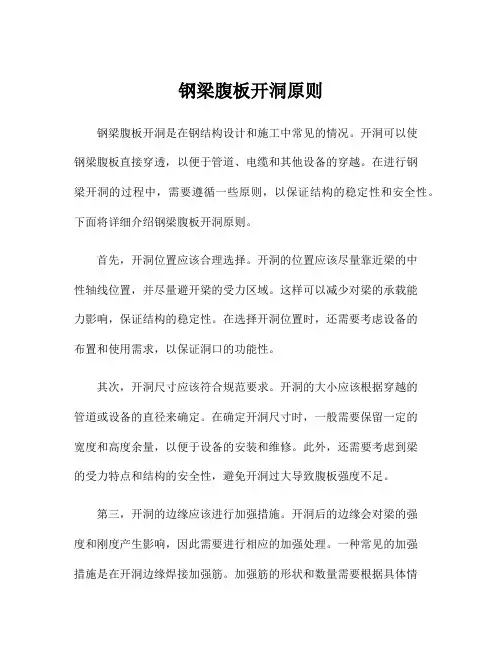

钢梁腹板开洞原则
钢梁腹板开洞原则钢梁腹板开洞是在钢结构设计和施工中常见的情况。
开洞可以使钢梁腹板直接穿透，以便于管道、电缆和其他设备的穿越。
在进行钢梁开洞的过程中，需要遵循一些原则，以保证结构的稳定性和安全性。
下面将详细介绍钢梁腹板开洞原则。
首先，开洞位置应该合理选择。
开洞的位置应该尽量靠近梁的中性轴线位置，并尽量避开梁的受力区域。
这样可以减少对梁的承载能力影响，保证结构的稳定性。
在选择开洞位置时，还需要考虑设备的布置和使用需求，以保证洞口的功能性。
其次，开洞尺寸应该符合规范要求。
开洞的大小应该根据穿越的管道或设备的直径来确定。
在确定开洞尺寸时，一般需要保留一定的宽度和高度余量，以便于设备的安装和维修。
此外，还需要考虑到梁的受力特点和结构的安全性，避免开洞过大导致腹板强度不足。
第三，开洞的边缘应该进行加强措施。
开洞后的边缘会对梁的强度和刚度产生影响，因此需要进行相应的加强处理。
一种常见的加强措施是在开洞边缘焊接加强筋。
加强筋的形状和数量需要根据具体情况进行设计，以增加梁的刚度和承载能力。
此外，还可以采用添加补强板的方式来增强开洞边缘的强度。
第四，开洞的形状应该合理设计。
常见的开洞形状包括圆形、方形和矩形等。
在选择开洞形状时，需要综合考虑结构的受力特点、洞口功能以及施工难度等因素。
同时，还需要避免开洞形状过于复杂，以便于施工和后续维护。
最后，开洞后需要进行检测和验收。
在完成开洞施工后，应该对开洞进行检测，以确保开洞的质量和安全性。
常见的检测方法包括尺寸测量、焊缝检测、加强筋连接质量检查等。
如果发现开洞存在问题，应及时采取相应的修复措施。
在完成检测和修复后，还需要进行验收，以确保开洞符合设计要求和规范要求。
综上所述，钢梁腹板开洞是一项常见的钢结构施工工作。
通过合理选择开洞位置、确定开洞尺寸、加强开洞边缘、设计合理的开洞形状以及进行检测和验收等措施，可以保证开洞施工的质量和安全性。
在进行开洞施工时，需要严格遵循上述原则，并按照相关的设计规范进行操作，以确保钢梁的结构稳定性和工程质量。

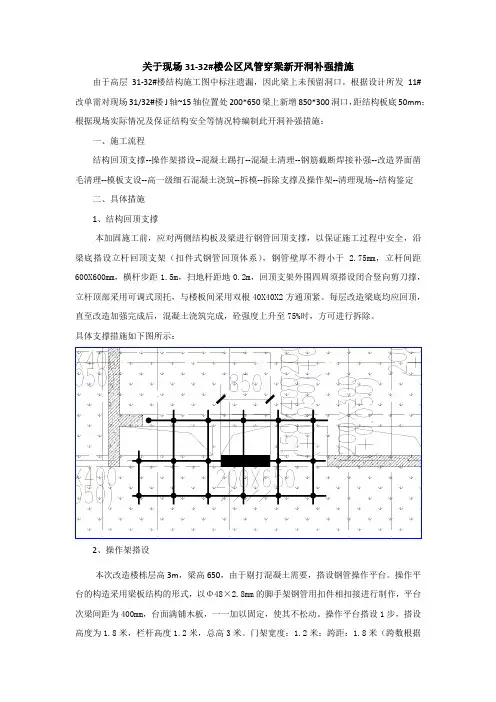

梁上开洞补强措施
关于现场31-32#楼公区风管穿梁新开洞补强措施由于高层31-32#楼结构施工图中标注遗漏，因此梁上未预留洞口。
根据设计所发11#改单需对现场31/32#楼J轴~15轴位置处200*650梁上新增850*300洞口，距结构板底50mm；根据现场实际情况及保证结构安全等情况特编制此开洞补强措施：一、施工流程结构回顶支撑--操作架搭设--混凝土踢打--混凝土清理--钢筋截断焊接补强--改造界面凿毛清理--模板支设--高一级细石混凝土浇筑--拆模--拆除支撑及操作架--清理现场--结构鉴定二、具体措施1、结构回顶支撑本加固施工前，应对两侧结构板及梁进行钢管回顶支撑，以保证施工过程中安全，沿梁底搭设立杆回顶支架（扣件式钢管回顶体系），钢管壁厚不得小于 2.75mm，立杆间距600X600mm，横杆步距1.5m，扫地杆距地0.2m，回顶支架外围四周须搭设闭合竖向剪刀撑，立杆顶部采用可调式顶托，与楼板间采用双根40X40X2方通顶紧。
每层改造梁底均应回顶，直至改造加强完成后，混凝土浇筑完成，砼强度上升至75%时，方可进行拆除。
具体支撑措施如下图所示：2、操作架搭设本次改造楼栋层高3m，梁高650，由于剔打混凝土需要，搭设钢管操作平台。
操作平台的构造采用梁板结构的形式，以Φ48×2.8mm的脚手架钢管用扣件相扣接进行制作，平台次梁间距为400mm，台面满铺木板，一一加以固定，使其不松动。
操作平台搭设1步，搭设高度为1.8米，栏杆高度1.2米，总高3米。
门架宽度：1.2米；跨距：1.8米（跨数根据现场确定）；步高：1.8米；3、混凝土踢打、清理人工空压机踢打混凝士:先定位放线，将要踢打的部分由技术部现场确定好（详下平面图);采用施工电梯将空压机运至各楼层，人工搬运至需踢打梁处。
接风管至踢打区域(根据现场踢打范围人工调整空压机位置、风管长度)进行人工踢打;现场采用空压机将图中所示范围内850*650*200截面尺寸的梁全部混凝土进行剔除，且两侧各延伸100mm，便于后期绑扎环筋，梁上部板也需进行剔除便于后期从上部浇筑混凝土，保留原钢筋。
梁上开洞注意事项
梁上开洞注意事项
1. 柱上不允许开洞。
2. 楼板上开洞小于300，钢筋可绕过去。
洞口尺寸在300~1000，则需补强钢筋。
洞口任一方向尺寸大于1000，则结构专业应在洞口边加梁来重新划分板格进行设计计算。
3. 不管怎么说，任何较大的楼板开洞始终都是不利的。
4. 混凝土剪力墙上的洞口不宜大于800。
小于800的洞口，在有限元计算中是很难精确体现的。
所以一般不考虑这种小洞口，仅配筋时洞边补充钢筋。
5. 当混凝土剪力墙上开洞大于800时，在计算中应该对墙肢进行洞口设置。
按类似于门洞窗洞处理，建模计算时应满足关于剪力墙洞口设置的一些规定和要求。
6. 在混凝土剪力墙的洞口连梁上开洞，不能超过梁高1/3，且开洞后连梁剩余截面高度不小于200。
7. 在框架梁上开洞，要求如下：
（1）孔洞高度宜小于1/6梁高及100mm，孔洞长度不要大于1/3梁高及200mm。
圆形洞不要大于1/5梁高及150mm；
（2）孔洞大小，矩形洞长高比不能大于4，最好不要超过2.5；
（3）孔洞位置，尽量在梁跨中1/3L范围内，必要时也可在端部1/3L。
8. 结构开洞之后，并不是在结构计算中加以考虑，并不是说局部加固，就能逢凶化吉的。
有很多情况都是计算所不能体现出来的，也不是局部加钢筋加固就能弥补构件截面缺陷所带来的抗震不利影响的。
结构板开洞及加固施工方案
结构板开洞及加固施工方案1. 引言结构板开洞及加固施工是在建筑施工或维修过程中常见的操作。
通过开洞可以方便进行管道、电线等设施的穿越，而加固工作则可以增强结构板的承载能力，提高建筑物的安全性和稳定性。
本文将介绍结构板开洞及加固施工的方案和步骤。
2. 结构板开洞过程结构板开洞是在预制混凝土板上进行的，开洞的位置和尺寸需要根据设计要求确定，并且要考虑管道或电线等设施的布置和需要穿越的楼层。
下面是结构板开洞的步骤：2.1 确定开洞位置根据设计要求，结合实际需要，确定开洞的位置。
一般情况下，开洞位置会选择在梁、柱的边缘或无结构影响的区域。
2.2 制定开洞尺寸开洞尺寸的确定要根据需要穿越的管道或电线等设施的尺寸确定，并考虑到施工过程中的方便性和安全性。
一般情况下，开洞尺寸会比设施的实际尺寸略大，以便容纳施工误差和管道设施的安装。
2.3 打标志线使用直尺和铅笔等工具，在结构板上打出开洞位置的标记线，以便施工人员进行准确定位。
2.4 使用电锯或墙砖切割器开洞根据打好的标志线，使用电锯或墙砖切割器进行开洞。
在进行开洞时要注意避开梁、柱等重要结构部位，确保结构的稳定性。
2.5 打磨开洞边缘开洞后，使用砂轮机或手动打磨工具对开洞边缘进行打磨，以确保开洞表面平整，无毛刺。
3. 结构板加固施工方案结构板加固是为了弥补开洞对结构板强度和稳定性的影响，提高结构板的承载能力。
下面是结构板加固施工的方案和步骤：3.1 清理开洞孔在开始加固施工之前，需要先清理开洞孔内的灰尘和杂物，以保证加固材料的粘结质量。
3.2 嵌入加固材料将加固材料（如钢筋等）根据设计要求和施工图纸的要求，安装到开洞孔的周围。
根据需要，可以使用螺栓、钢筋焊接或性能粘接剂等方法对加固材料进行固定。
3.3 浇筑加固砼在嵌入加固材料后，进行加固砼的浇筑。
加固砼的配合比例要根据设计要求确定，并按照施工要求进行配比、搅拌和浇筑。
3.4 养护加固部位加固砼浇筑完成后，需要对加固部位进行养护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁上开洞要求
梁上矩形孔洞：
1、开洞尺寸和位置应满足以下要求：
（1）孔洞应尽可能设置于剪力较小的跨中l/3区域，必要时可设置于梁端l/3区域内。
（2）孔洞偏心距宜偏向受拉区，偏心距e0不宜大于0.05h。
（3）设置多孔时，相邻孔洞边缘间的净距不应小于2.5 h h，孔洞尺寸和位置应满足下表的规定。
（4）孔洞长度和高度的比值l h /h h应满足：跨中l/3区域内的孔洞不大于4；梁端l/3区域内的孔洞不大于2.6。
矩形孔洞尺寸和位置
跨中l/3区域梁端l/3区域项目
h h /h l h /h h c /h l h / h h h h /h l h /h h c /h l h / h h S2/h
非地震区≤0.40 ≤1.60 ≥0.30 ≤4.0 ≤0.30 ≤0.80 ≥0.35 ≤2.6 ≥1.0 地震区≤0.40≤1.60≥0.30≤4.0≤0.30≤0.80≥0.35≤2.6≥1.5
梁上矩形孔洞：
1、开洞尺寸和位置
应满足以下要求：
（1）孔洞应尽可能设置于剪力较小的跨中l/3区域，必要时可设置于梁端l/3区域内。
孔洞尺寸和位置应满足下表的规定。
（2）对于d0/h≤0.2及150mm的小直径孔洞，圆孔的中心位置应满足-0.1 h≤e0≤0.2 h（负号表示偏向受压区）和S2≥0.5 h的要求，对于抗震设计，圆孔梁塑性铰位置宜向跨中转移1.0 h的距离。
