光电系统课程设计报告
光电系统课程设计设计题目：光电烟雾报警器系统设计指导老师：XXX班级：XXX设计者姓名：XXX设计者学号：XXX同组者姓名：XXX设计者联系电话：XXX目录一、摘要二、技术指标三、基本原理四、方案论证五、硬件电路设计六、软件设计（含程序流程图）七、测试报告八、结论九、心得体会十、参考文献十一、附录一、摘要现代社会随着各种电器的普遍使用，加之天气趋暖，火灾时有发生。
光电式烟雾火灾报警器也运用在越来越多的场合中，作为在校学生，我们设计了一款基于单片机控制、通信的烟雾报警系统，它能在一定模拟条件下进行烟雾报警并显示温度、日期。
本论文主要介绍了此系统的组成部分及其功能，并回顾实验过程，总结经验收获。
二、技术指标显示屏方面：在单片机程序运行时要求能实时显示环境温度及时间，而且能通过按键来调整时间；温度传感器方面：在环境温度高于50摄氏度并且持续至少5秒时，蜂鸣器响起报警；可测温度为-50℃~150℃；烟雾传感器方面：在烟雾浓度达到一定值使红外发射管、接收管两端电压达到500MV（通常环境下为200MV）时，蜂鸣器响起报警。
三、基本原理在相对封闭黑暗的环境下，红外发射管和接收管在电路中维持一定的电压差，这是由它们的发射接收特性所决定的。
当有烟雾进入并且达到一定浓度时，红外发射管发出的红外光发生散射进入红外接收管，这使得它们的电压差增大。
通过程序根据实际条件设置一定阈值，当电压差高于这一阈值时，电路触发蜂鸣器响起报警。
LM35的输出电压与环境的摄氏温度成线性光系，当环境温度达到一定值时，它的输出电压对应达到一定值。
利用单片机程序设置的阈值在环境温度达到一定值时，电路触发蜂鸣器响起报警。
四、方案论证连接好线路实验中发现，烟雾报警器线路部分的光电发射管和接收管的电压差与它们的距离以及所呈的角度有关。
在设置好一定距离和角度后，我们通过吸入一定烟吐出制造“烟雾”，实验中发现它们的最大压差相比于正常情况只增加了大约200~300毫伏。
为了让烟雾进入后产生的实验现象明显，我们决定调整两管的距离和角度使它们的压差在初始情况下的值较小，大概为100毫伏左右，这样在“烟雾”进入后增长才比较明显。
经过多次实验发现此方案可行，对设置阈值有一个很好的参考。
对温度传感器电路部分，我们做实验时为了使周围环境温度升高，我们准备了一杯热开水，通过示波器记录温度传感器在常温及环境温度升高后的输出电压。
实验发现环境温度升高后输出电压增大了一倍达到900毫伏左右，由此可见此温度传感器的设计方案可行。
下面附上一些实验时拍摄的照片：五、硬件电路设计烟雾传感器电路设计：红外光电发射管和接收管保持一定的距离和角度，接收管的输出电压经过滤波电路后再通过两级放大电路放大接收管的输出电压，在两级放大电路中间还有滤波整流电路来减弱环境噪声的影响。
整个烟雾传感器的电路组成如图上所示。
温度传感器电路设计：Lm35传感器是一个三端输出温度传感器，其最终电压输出端经过一些电容滤掉高频部分，再通过一电压跟随器与电压放大电路使最终输出能够稳定。
以上就是温度传感器电路设计硬件图。
按键复位电路：由一个按键及插座、相应的一些电阻电容组成，通过单片机软件，在按下按键5时，电路实现复位。
电源硬件电路：调节时间按键硬件电路：显示屏硬件电路：单片机通信电路设计：蜂鸣器电路：六、软件设计相关软件程序设计如下：#include "C8051F310.h"#include "math.h"sbit RS=P1^4; 定义按键及其接口信息sbit RW=P1^5;sbit E=P1^6;sbit Acc_b=ACC^7;sbit K1=P1^0;sbit K2=P1^1;sbit K3=P1^2;sbit K4=P1^3;sbit FM=P0^7;sfr16 ADC0=0x0BD;unsigned int yan=0,tem=0; 设置初始值unsigned char hour=0,min=0,sec=0,cnt=0;unsigned char r=0;unsigned char s=0,temp=0;/*void Busy();void print();void PCA_Init();void Timer_Init();void ADC_Init() ;void Voltage_Reference_Init() ;void Port_IO_Init() ;void Oscillator_Init();void Init_Device(void);void dis (unsigned char *); */void PCA_Init() 关闭看门狗程序{PCA0MD &= ~0x40;PCA0MD = 0x00;}void Timer_Init() 设置定时初始值{TMOD = 0x01;}void ADC_Init() 设置AD转换{ADC0CN = 0x80;}void Voltage_Reference_Init() 设置参考阈值电压{REF0CN = 0x08;}void Port_IO_Init() 设置T0中断{// P0.0 - Unassigned, Open-Drain, Digital// P0.1 - Unassigned, Open-Drain, Digital// P0.2 - Unassigned, Open-Drain, Digital // P0.3 - Unassigned, Open-Drain, Digital // P0.4 - Unassigned, Open-Drain, Digital // P0.5 - Unassigned, Open-Drain, Digital // P0.6 - Unassigned, Open-Drain, Digital // P0.7 - Unassigned, Push-Pull, Digital// P1.0 - Unassigned, Open-Drain, Digital // P1.1 - Unassigned, Open-Drain, Digital // P1.2 - Unassigned, Open-Drain, Digital // P1.3 - Unassigned, Open-Drain, Digital // P1.4 - Unassigned, Open-Drain, Digital // P1.5 - Unassigned, Open-Drain, Digital // P1.6 - Unassigned, Open-Drain, Digital // P1.7 - Unassigned, Open-Drain, Digital // P2.0 - Unassigned, Open-Drain, Digital // P2.1 - Unassigned, Open-Drain, Digital // P2.2 - Unassigned, Open-Drain, Digital // P2.3 - Unassigned, Open-Drain, DigitalP1MDOUT= 0x070;P3MDIN = 0xF9;P0MDOUT = 0x80;XBR1 = 0x40;}void Oscillator_Init(){OSCICN = 0x83;}// Initialization function for device,// Call Init_Device() from your main program void Init_Device(void) 设备初始化{PCA_Init();Timer_Init();ADC_Init();Voltage_Reference_Init();Port_IO_Init();Oscillator_Init();}void Busy(){RS=0;RW=1;for(;Acc_b==1;){P2=0xff;E=1;ACC=P2;E=0;}return;}void print(){unsigned j;Busy();RS=0;RW=0;E=1;E=0;for(j=0;j++<1000;); //设置延时时间return;}void dis (unsigned char *pd){unsigned i,j,k;RS=0;RW=0;P2=0x38;for(i=3;i>0;i--){E=1;E=0;for(j=0;j++<1000;);}P2=0x38;print();P2=0x08;print();P2=0x01;print();P2=0x06;print();P2=0x0f;print();E=1;E=0;j=0;print();for(i=0;i<32;i++){Busy();RS=1;RW=0;E=1;P2=pd[i];for(k=0;k++<1000;);E=0;j++;if(j==16){for(k=0;k++<1000;);RS=0;P2=0x0c0;print();}}}void T0_srv(void) interrupt 1 using 1 {TH0=0x07;TL0=0x2E;AMX0P=0x11;AMX0N=0x1F;AD0INT=0;AD0BUSY=1;for(;AD0INT==0;);tem+=ADC0;AMX0P=0x12;AMX0N=0x1F;AD0INT=0;AD0BUSY=1;for(;AD0INT==0;);yan+=ADC0;if(r==31)r=0;elser++;}void main() 主程序{unsigned int k,l;unsigned char lcd [32]={" tem: time: : "};unsigned char zf [10]={"0123456789"};Init_Device();FM=0;for(k=0;k<5000;k++);dis(lcd);TMOD=0x01;TH0=0x07;TL0=0x2E;ET0=1;EA=1;TR0=1;while(1){if((r==0)&&(tem!=0)){tem=tem/32;yan=yan/32;if((tem>347)||(yan>1000)){s+=1;/*if(s==5){FM=1;s=0;}*/}temp=temp+s;if((s==5)&&(temp==15)){FM=1;s=0;temp=0;}tem=(int)(0.15*tem-2);lcd[9]=zf[tem/100];lcd[10]=zf[tem/10-(tem/100)*10]; lcd[11]=zf[tem%10];sec++;if(sec==60){sec=0;min++;if(min==60){min=0;hour++;if(hour==24){hour=0;}}}lcd[24]=zf[hour/10];lcd[25]=zf[hour%10];lcd[27]=zf[min/10];lcd[28]=zf[min%10];tem=0;yan=0;dis(lcd);}if(K1==0){for(k=0;k<36000;k++);for(;K1==0;);if(cnt%2==0){hour+=1;if(hour==24)hour=0;}if(cnt%2==1){min+=1;if(min==60)min=0;}}if(K2==0){for(k=0;k<36000;k++);for(;K2==0;);if(cnt%2==0){if(hour==0)hour=23;elsehour-=1;}if(cnt%2==1){if(min==0)min=59;elsemin-=1;}}if(K3==0){for(k=0;k<36000;k++);for(;K3==0;);FM=0;}if(K4==0){for(k=0;k<36000;k++);for(;K4==0;);cnt++;}}}// Peripheral specific initialization functions, // Called from the Init_Device() function程序流程图：七、测试报告烟雾传感器方面：测试前我们先调整好光电发射管和接收管间的距离和角度，使得烟雾传感器放大电路的最终输出为200mv左右。
光电系统课程设计
c．滤波：电源电路、放大电路
Av
输入信 号频谱
滤波器 频响曲 线
0
f0
f
光电系统课程设计
d． 优化布线： 回路设计 多层板应用 优选板材料
e． 软件算法
光电系统课程设计
四、机械性能设计
冲击、振动、加速度
1． 电路板安装固定方法 2． 电路板机械强度
（大小、形状、厚度、板材） 3． 元器件的固定方法 4． 电源线的抗拉、抗折强度 5． 外壳的机械强度
模拟电子技术 数字电子技术 单片机原理与接口技术 光学系统与光电探测器 电子电路制造工艺 电磁兼容性设计
光电系统课程设计
3、教学方法
讲课部分
a. 重点讲设计思路和设计方法 b. 从系统、从工程设计的角度来讲问题
系统：设计方案的系统性 知识结构的系统性
工程：理论联系实际
光电系统课程设计
工程设计部分 核心理念： DIY
1、 电路板的加工工艺
a．层数：单面、双面、多层 b．板材：酚醛(FR-1)、环氧（FR-4）、
聚四氟乙烯、陶瓷、挠性 c．表面工艺：
铅锡、镀金、阻焊、丝印 d．精细度：孔径 导线宽度 e．阻抗控制
光电系统课程设计
2．元件装插工艺：
人工流水线 自动装插
3．焊接工艺：
手工、浸焊、波峰焊、 回流焊、热风焊
光电系统课程设计
八、高新技术的应用
1、电子元器件方面
a . 通用数字逻辑器件： 淘汰系列：74xx→74LSxx→74Fxx 现用系列： COMS → HC/HCT → AC/ACT →LVT, LCX，LVC 电源：5V → 3.3V → 2.5V→ 1.5V
光电系统课程设计
光电系统课程设计
光电系统课程设计一、教学目标本章节的教学目标是让学生掌握光电系统的基本原理和应用，培养学生对光电技术的兴趣和好奇心，提高学生的实验操作能力和科学思维能力。
具体来说，知识目标包括了解光电系统的基本组成、工作原理和应用领域；技能目标包括能够使用光电设备进行实验操作，分析实验数据并得出结论；情感态度价值观目标包括培养学生对科学探究的热爱，增强学生对光电技术的自信心和责任感。
二、教学内容本章节的教学内容主要包括光电系统的基本原理、光电设备的组成和操作、光电技术的应用等。
具体来说，教学大纲如下：1.光电系统的基本原理：介绍光电效应、光电器件的工作原理等；2.光电设备的组成和操作：介绍光电设备的结构、功能和使用方法；3.光电技术的应用：介绍光电技术在各个领域的应用案例。
三、教学方法为了实现教学目标，本章节将采用多种教学方法相结合的方式进行教学。
包括讲授法、实验法、讨论法等。
具体来说：1.讲授法：通过讲解光电系统的基本原理和应用，帮助学生建立理论知识框架；2.实验法：通过实验操作和数据分析，培养学生对光电技术的实践能力和科学思维；3.讨论法：通过小组讨论和问题解答，激发学生的学习兴趣和主动性。
四、教学资源为了支持教学内容和教学方法的实施，本章节将准备以下教学资源：1.教材：选用光电系统相关教材，提供理论知识的学习材料；2.实验设备：准备光电实验设备，供学生进行实验操作；3.多媒体资料：提供光电系统相关视频、图片等多媒体资料，丰富学生的学习体验。
五、教学评估本章节的教学评估将采用多种方式进行，以全面、客观地评估学生的学习成果。
具体包括以下几个方面：1.平时表现：评估学生在课堂上的参与度、提问回答等情况，以考察学生的学习态度和积极性；2.作业：布置相关的作业，评估学生的理解和掌握程度；3.实验报告：评估学生在实验过程中的操作技能和数据分析能力；4.考试：设置期末考试，全面考察学生对光电系统知识的掌握和应用能力。
六、教学安排本章节的教学安排将根据学生的作息时间和兴趣爱好进行合理规划。
光电系统课程设计基础
光电系统课程设计基础一、教学目标本课程旨在通过光电系统的基础知识教学，使学生掌握光电效应的基本原理，了解光电系统的基本组成和工作原理。
通过学习，学生应能理解并应用光电效应的基本公式，分析并设计简单的光电系统。
此外，通过课程学习，培养学生对科学探究的兴趣，提高学生的实验操作能力和问题解决能力。
具体的教学目标包括：1.知识目标：学生能够理解光电效应的原理，掌握光电效应的基本公式和应用。
2.技能目标：学生能够运用光电效应的知识分析实际问题，设计并搭建简单的光电系统。
3.情感态度价值观目标：学生通过学习光电系统课程，培养对科学的热爱和探究精神，提高科学素养。
二、教学内容本课程的教学内容主要包括光电效应的基本原理、光电效应的基本公式及应用、光电系统的组成及工作原理。
具体包括以下几个部分：1.光电效应的基本原理：光的传播、光电效应的发现、光电效应的规律。
2.光电效应的基本公式及应用：爱因斯坦的光量子假设、光电效应方程、光电效应的应用。
3.光电系统的组成及工作原理：光源、光探测器、信号处理电路、光学元件。
4.光电系统的应用：太阳能电池、光电通信、光电传感器。
三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。
包括：1.讲授法：通过讲解光电效应的基本原理和公式，使学生掌握光电系统的基础知识。
2.讨论法：通过分组讨论，引导学生深入理解光电系统的原理和应用。
3.案例分析法：通过分析具体的光电系统案例，使学生学会运用光电效应的知识解决实际问题。
4.实验法：通过动手实验，让学生直观地了解光电系统的工作原理，提高学生的实验操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《光电系统基础》教材，为学生提供系统的光电系统知识。
2.参考书：提供相关的参考书籍，为学生提供更多的学习资料。
3.多媒体资料：制作光电系统相关动画和视频，帮助学生形象地理解光电效应的原理。
光电检测系统课程设计报告
********光电系统设计与检测说明书电子照片（证件照）题目红外遥控设计系(部) ******专业(班级) ******姓名****学号20100411**指导教师******起止日期13年6月 3日6月15日长沙学院课程设计鉴定表10级光电检测课程设计任务书系(部):电子与通信工程系专业：光电指导教师: 刘莉孙利平谭志光谢志宇 2013-6-8摘要：很多电器都采用红外遥控,那么红外遥控的工作原理是什么呢?本文将介绍其原理和设计方法。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外遥控系统一般分发射和接收两个部分。
红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的，在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。
接收端的输出状态大致可分为脉冲、电平、自锁、互锁、数据五种形式。
关键词：80c51单片机、红外发光二极管、晶振目录1、绪论 (7)2、红外遥控器 (8)2.1、基本原理及应用 (8)2.2、红外遥控发射部分 (9)2.3、红外遥控接收部分 (11)2.4、系统设计 (12)3、设计思路 (13)4、设计成果展示 (14)5、总结 (15)6、参考文献： (15)附录1： (16)1、绪论人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm 之间的近红外线来传送控制信号的。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
基于光电传感器的直流电机转速测量系统设计-课设报告
北京信息科技大学测控综合实践课程设计报告题目：基于光电传感器的直流电机转速测量系统设计学院：仪器科学与光电工程学院专业：测控技术与仪器学生姓名：摘要摘要基于单片机的转速测量方法较多，本次设计主要针对于光电传感器测量直流电机转速的原理进行简单介绍，并说明它是如何对电机转速进行测量的。
通过实验得到结果并进行了数据分析。
本次设计应用了STC89C52RC单片机，采用光电传感器测量电机转速的方法，其中硬件系统包括脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块，采用C语言编程，结果表明该方法具有简单、精度高、稳定性好的优点。
关键词：直流电机；单片机；PWM调节；光电传感器Abstract目录摘要 (I)第一章概述 (1)1.1 课设目标 (1)1.2 内容 (1)第二章系统设计原理 (2)2.1 STC89C52单片机介绍 (2)2.2 STC89C52定时计数器 (4)2.3 STC89C52中断控制 (6)2.4 光电传感器 (6)2.5 数码管介绍 (7)第三章硬件系统设计 (10)3.1测速信号采集及其处理 (10)3.2 单片机处理电路设计 (11)3.3 显示电路 (12)3.4 PWM驱动电路 (13)第四章软件设计 (14)4.1语言选用 (14)4.2程序设计流程图 (14)4.3原程序代码 (15)第五章数据分析 (19)总结 (20)附件 (21)参考文献 (23)第一章概述在工程实践中，经常会遇到各种需要测量转速的场合，例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中，常需要分时或连续测量和显示其转速及瞬时转速。
目前国内外测量电机转速的方法有很多，按照不同的理论方法，先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。
计数测速法又可分为机械式定时计数法和电子式定时计数法。
光电信息课程设计

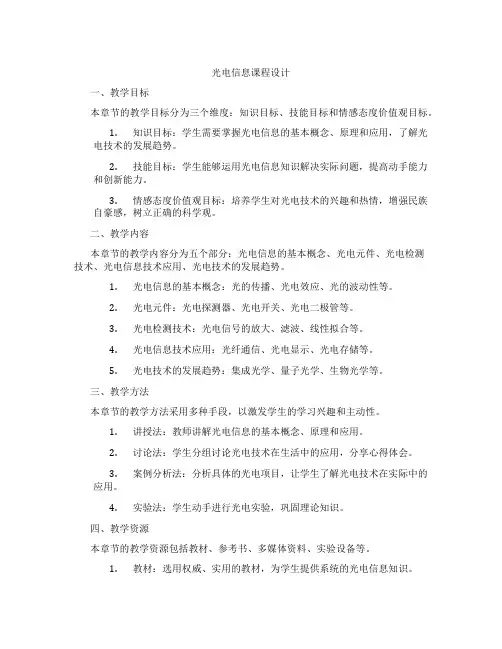

光电信息课程设计一、教学目标本章节的教学目标分为三个维度：知识目标、技能目标和情感态度价值观目标。
