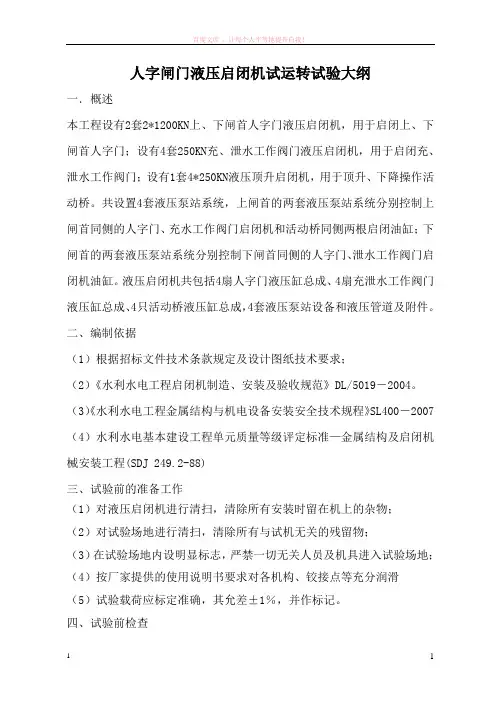

人字闸门液压启闭机试运转试验大纲
人字闸门液压启闭机试运转试验大纲一．概述本工程设有2套2*1200KN上、下闸首人字门液压启闭机，用于启闭上、下闸首人字门；设有4套250KN充、泄水工作阀门液压启闭机，用于启闭充、泄水工作阀门；设有1套4*250KN液压顶升启闭机，用于顶升、下降操作活动桥。
共设置4套液压泵站系统，上闸首的两套液压泵站系统分别控制上闸首同侧的人字门、充水工作阀门启闭机和活动桥同侧两根启闭油缸；下闸首的两套液压泵站系统分别控制下闸首同侧的人字门、泄水工作阀门启闭机油缸。
液压启闭机共包括4扇人字门液压缸总成、4扇充泄水工作阀门液压缸总成、4只活动桥液压缸总成，4套液压泵站设备和液压管道及附件。
二、编制依据（1）根据招标文件技术条款规定及设计图纸技术要求；（2）《水利水电工程启闭机制造、安装及验收规范》DL/5019－2004。
（3）《水利水电工程金属结构与机电设备安装安全技术规程》SL400－2007 （4）水利水电基本建设工程单元质量等级评定标准—金属结构及启闭机械安装工程(SDJ 249.2-88)三、试验前的准备工作（1）对液压启闭机进行清扫，清除所有安装时留在机上的杂物；（2）对试验场地进行清扫，清除所有与试机无关的残留物；（3）在试验场地内设明显标志，严禁一切无关人员及机具进入试验场地；（4）按厂家提供的使用说明书要求对各机构、铰接点等充分润滑（5）试验载荷应标定准确，其允差±1％，并作标记。
四、试验前检查（1）门陇内的一切杂物应清除干净，保证闸门和液压缸不受卡阻。
（2）液压启闭机机架固定是否牢固，对采用焊接固定的，应检查焊缝是否达到要求；对采用地脚螺栓固定的，应检查螺母是否松动。
（3）液压系统中的压力表、压力控制器、各电磁阀控制电磁铁、开度仪及行程开关等装置已经校验并合格。
（4）电气回路中的单个元件和设备均应进行调试，并应符合GB1497的有关规定。
五、空载动作试验液压启闭机在空载动作试验时不能带任何负载。
试运行方案
试运行方案考核在各种环境和工况条件下，对子系统的工作稳定性和可靠性进行考核，包括极端气候条件下的工作表现、高负荷情况下的性能表现等。
3．检验子系统实际应用效果和应用功能的完善通过试运行，检验子系统在实际应用中的效果和功能是否完善，是否能够满足实际需求。
4．健全系统运行管理体制，完善运行操作、系统维护规范通过试运行，建立健全的系统运行管理体制，完善运行操作和系统维护规范，为系统的投入实际运行和完善提供实际运行数据和依据。
二、试运行的准备在试运行之前，需要完成系统操作、维护人员的培训，建立子系统运行所需的各项规章制度，并组织规范好试运行。
1．完成系统操作、维护人员的培训在试运行之前，需要对系统操作和维护人员进行培训，确保其能够熟练掌握系统的操作和维护技能。
2．建立子系统运行所需的各项规章制度在试运行之前，需要建立子系统运行所需的各项规章制度，包括操作规程、维护规范、安全管理制度等，确保系统的正常运行和安全。
3．组织规范好试运行在试运行之前，需要组织规范好试运行，明确试运行的内容、时间和责任人，确保试运行的顺利进行。
三、试运行时间试运行时间需要根据实际情况进行安排，一般需要在完成系统安装和调试后进行，持续时间一般为数周至数月不等。
四、试运行制度为了确保试运行的顺利进行，需要建立完善的试运行制度，包括职责划分、试运行人员、规章制度、内容记录和问题处理方式等。
1．职责划分明确试运行的职责划分，包括试运行组织人员、试运行操作人员、试运行记录人员等。
2．试运行人员试运行人员需要经过专业培训，能够熟练掌握系统的操作和维护技能，确保试运行的顺利进行。
3．规章制度建立完善的规章制度，包括操作规程、维护规范、安全管理制度等，确保系统的正常运行和安全。
4．内容记录对试运行过程中的各项内容进行记录，包括日常记录、计算机操作手动记录、巡检记录、中心（分中心）监控软件的试运行记录、闸站手动操作运行记录、恶劣环境操作记录、特殊工况操作记录、主要硬件设备运行记录等。
送电试车及试运行方案
送电试车及试运行方案第一篇：送电试车及试运行方案送电试车及试运行低压动力电路经过上述一系列的安装、导线敷设、测试和接线后，已经基本完毕，并且具备了试车条件。
试车有三个内容，一是要送电，二是试车，三是试运行，其中试车又包括单机空载、单机负载试车、联动空载及负载试车。
试车是安装工程中一项重要的工作，稍微疏忽将会酿成大错，前功尽弃，使前段安装毁于一旦。
因此，必须做好准备工作和组织工作，使试车有条不紊的进行，力求一次合闸试车成功。
一、送电试车及运行的条件1）所有电气设备、元件、材料已经检查、试验、测试、调整，负荷规范和设计要求，且资料齐全，记录完整。
合格证、说明书及型式试验报告真实可靠。
2）所有电气设备、元件、材料已安装完毕，经质检人员检查符合施工验收规范的要求，且资料齐全、记录完整。
不合格项已经收复验收合格。
3）送电试车及试运行的准备工作已完毕，已编制送电试车及试运行方案，并经审批可行，已发至相关人员。
4）人员已到位，各种调试用的仪表及设备已到位且在检定周期以内。
5）送电试车及试运行已通知建设单位，建设单位相关人员已到位，监理工程师已批准。
二、准备工作及要求1）组织学习图样、资料、说明书等技术文件；对照系统图核对主要设备的规格、型号、回路个数、负荷性质及类别、起动方式、容量等；补设各种标志、标牌、信号指示等，清除电动机外壳上及其他电器上的杂物灰迹。
2）测量和检查所有回路和电气设备的绝缘电阻，并清除临时送电及调试时的带电部分的短接线及各种对送电及试车有影响或危害的障碍物、杂物等。
测量系统的接地电阻应符合要求。
3）巡回检查所有的电气线路，包括架空、地下、沟内、管路、柜内外、电气设备接线端及其接线，应正确无误，并与图样相符；恢复所有在测试调整时的临时拆开的接线与线头，使之处于正常状态，并检查所有触电、触头、端子有无松动、脱离现象并处理之。
有否漏油现象。
4）再次对系统控制、保护与信号回路进行空投操作试验，动作及显示应正确；所有设备、元件的可动部分应动作灵活可靠，触头分合明确，接触紧密，压力适中，分断是隔离电阻无穷大，闭合式接触电阻近似为零。
闸门运行报告 Microsoft Word 文档
法库县北部河谷涝区拉马河涝片治理工程（第四标段）闸门试运行演练工作报告辽宁日升水利工程有限公司（2014年6月30日）闸门试运行演练工作报告一、试运行具备的条件（一）6月20日完成了2座自排闸启闭架混凝土浇筑工程的施工。
（二）6月29日完成了4扇闸门的安装。
（三）6月29日完成了4台启闭机的安装和调试。
（四）有关试运行安全防护和应急预案措施已经落实、准备就绪。
（五）组织、人员安排就绪。
二、试运行程序（时间）安排试运行时间安排在2014年6月30日（上午1号自排闸；下午新开河自排闸）（一）上午1号自排闸试运行1、第一次试运行时间安排09：00试运行开始指令发出，第一扇闸门开启；09：10开启完毕；09：15开始关闭闸门；09：25闸门关闭完成；09：30第二扇闸门开启；09：40开启完毕；09：45开始关闭第二扇闸门；09：55第二扇闸门关闭到位；第一次试运行结束。
2、第二次试运行时间安排，按以上程序和延续时间从10:00开始进行，于10:55第二次试运行结束。
试运行工作完成。
（二）下午新开河自排闸试运行1、第一次试运行时间安排02：00试运行开始指令发出，第一扇闸门开启；02：10开启完毕；02：15开始关闭闸门；02：25闸门关闭完成；02：30第二扇闸门开启；02：40开启完毕；02：45开始关闭第二扇闸门；02：55第二扇闸门关闭到位；第一次试运行结束。
2、第二次试运行时间安排：按以上程序和延续时间从3:00开始运行，于3:55第二次试运行结束。
试运行工作完成。
三、试运行检查情况（一）闸门、丝杠、启闭机运行正常，开启后平稳提升，关闭后顺利归位，未发生异常现象。
（二）闸门运行正常。
四、闸门试运行演练安全技术措施1、所有参加闸门试运行演练的人员必须认真贯彻学习本安全措施，使每位参与演练的人员都能够熟悉了解闸门试运行演练的重要性和注意事项。
2、参加联合试运转的所有工作人员，必须做到持证上岗，严格按各工种的操作规程进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
永引渠二热节制闸改造工程
闸门联合试运行方案
一、工程概况
二热节制闸位于永定河引水渠玉渊潭～西便门段末端（桩号3+058.86m），同时也是西护城河的起点，下游紧接着甘雨桥跌水，右侧为二热船闸。
由于永引渠泄流量受二热节制闸下游甘雨桥跌水限制，不能满足该地区100年一遇洪水173m3/s的泄洪标准，因此1999年城市河湖综合治理时在二热节制闸及甘雨桥跌水右岸新开一孔溢洪道既船闸，兼有泄洪及行船双重功能，泄流量为54m3/s，发生洪水时与二热节制闸联合运用。
新建二热节制闸为开敞式闸室，三孔，闸室长7.10m，闸室底板高程40.70m。
每孔净宽8.00m，中墩厚0.70m，闸室总宽度为25.40m。
闸门为3孔8.0m×2.0m(宽×高)平板舌瓣闸门，手电两用启闭，闸上设有启闭台。
启闭机选用QHQ－2×80型弧形闸门启闭机，启闭机容量为160kN，电机功率7.5kW。
二、项目划分及主要工程项目
本工程共划分为1个单位工程，五个分部工程，具体划分及主要项目如下：
（1）挡土墙工程：土方开挖及回填、混凝土翼墙拆除重建、花岗岩帽石更换、不锈钢栏杆拆除及安装。
（2）防碳化处理工程：混凝土裂缝不强、混凝土防碳化、伸缩缝处理。
（3）防洪门改造工程：新建防洪门库及排架、电动葫芦及轨道安装、防洪门防腐处理。
（4）节制闸工程：拆除并新建检修桥及工作桥、更换平板带舌瓣闸门、更换固定式弧门启闭机、新建膜结构。
（5）管理房工程：拆除旧管理房、新建管理房、管理房装修、给排水、制冷及采暖、工程电气及自动化监控设备，透水砖铺设，
院内栏杆。
三、工程进度
本工程合同工期为：2013年6月10日至2014年11月15日。
其中各分部工程的开始及完成时间分别为：
（1）挡土墙工程：2013.11.26 ~2014.11.14
（2）防碳化处理工程：2014.4.8 ~2014.4.28
（3）防洪门改造工程：2013.9.22~2014.7.16
（4）节制闸工程：2013.11.12 ~ 2014.11.15
（5）管理房工程：2013.10.22 ~2014.11.15
四、运行方案
1、试运行目的
2014年11月10日，闸门、启闭机、电气及自动化系统均已施工完成，具备联合试运行条件，通过试运行，检验闸门、启闭机及电气、自动化系统安装质量及联合运行状况，是否达到设计、规范验收标准及运行要求。
2、试运行主要内容
（1）市电闸门操作运行情况
a电动机运行平稳，三相电流应平衡；
b电气设备无发热现象；
c限位开关、保护装置等动作正确可靠；
d控制器触头无损伤
e所有机械零部件试运行时，不得有冲击声或其他异常音响；
f运行时，制动闸瓦应脱离制动轮，无摩擦；
g钢丝绳在任何状态下均不得与其他部件碰刮；
h高度指示器对位应准确；
i1.25倍额定负荷载时，电气、机械部分运转正常，制动器能制止1.25倍额定负荷的升降，动作平稳、可靠；
j闸门无水压及有水压全行程启闭时，电气、机械部分运转正常，制动器动作平稳、可靠，保护装置准确可靠。
（2）发电车带闸门启闭机运行情况
发电机输出电压平稳，能够供应闸门正常启闭。
（3）市电、发电车自动切换
市电与发电机车间能够连贯的自动切换。
（4）自动化控制系统
自动化控制系统显示、操作正常。
（5）叠梁、防洪门库启闭设备运行情况
a叠梁能够顺畅的放入检修门槽，止水情况良好；
b防洪门启闭设备能将防洪门顺畅的放入防洪门槽及防洪门库。
（6）人工摇闸运行状况
a人工模式能够顺畅安全切换；
b抱闸系统运转正常；
c摇把长短合适，摇闸过程中无异常卡阻。
3、试运行及检验方法
（1）试运行准备
1）检查并清除门槽、门槛等处可能存在的漂浮物及开闸放水时的漂浮物；
2）按无水时门系试转项目，检验启闭机的电气及机械部件，均应符合负荷工作标准，制动器的松紧度是否已经调整。
钢丝绳的固定
螺栓是否已经牢靠，起吊的钢丝绳是否有弯曲和是否等长，齿轮箱是否已经加注润滑油。
；
3）检查闸门的主轮转动是否灵活，检查闸门的底、侧水封的松紧度是否合理，检查水封是否有漏光等现象；
4）检查钢丝绳的固定情况，以及高度指示器的对位情况，并做必要的紧固和调整；
5）启闭机的手动和电动部分是否脱开，手摇机构是否具备使用，摇把能否使用。
（2）试验方法
试运行时，安排3人分别观察监控室显示屏、工作桥现地控制柜2及检修桥现地控制柜1处开度尺数据，并进行核对，闸门自动监控与现地值误差小于2cm。
按顺序分别进行三孔闸门的运行，运行时将浮箱叠梁放入检修门槽，将现地柜2处的转换旋钮分别调至现地1、现地2及远方。
1）现地控制柜1
a 现地柜1人员操作闸门上升，闸门升至任意高度停止，监控室显示数据、现地柜1与现地柜2数据是否一致。
b 继续提升闸门，闸门升至上限位（4m）后自动停止，监控室显示数据、现地柜1与现地柜2数据是否一致。
c 闸门下降，至零限位后自动停止，监控室显示数据、现地柜1与现地柜2数据是否一致。
d 继续下降闸门，至下限位（-0.55m）后自动停止，监控室显示数据、现地柜1与现地柜2数据是否一致。
e 闸门升至零限位，进行下一孔闸门操作。
f 操作过程中，记录闸门的开度、左、右荷载及升降时间等数据，并形成记录。
2）现地控制柜2
现地柜2出操作同现地柜1。
3）远程控制
a 远程控制由监控室计算机进行控制。
b 远程控制除进行上述操作外，还应进行闸门开度预设的操作，在计算机上输入任意开度，闸门自动到位。
c 检查急停按钮是否操作正常。
4）发电机运行
a 由电工操作关掉箱变电源，市电断开。
b 手动操作启动发电机，发电机经启动、预热约1分钟，发电机显示运作正常后，打开发电机电源，配电柜自动转换为发电机供电。
c 当电工操作打开箱变电源，市电连接。
d 此时仍由发电机供电，关闭发电机，配电柜自动转换为市电供电。
5）启闭机手摇操作
a 启闭机手摇操作需由三人进行操作。
b 将电动与手动切换装置推入，切至手动状态。
c 一人提起启闭机抱闸，一人用摇把提闸，另一人记录提闸时间及开度。
6）防洪闸门操作
a 闸门操作前，工人将防洪门库盖板掀开。
船闸厂家操作人员将下游船闸关闭。
b 防洪闸门操作人员提升防洪闸门至上限位后自动停止，操作闸门向右侧移动，至右限位自动停止，闸门下落至门库，下落过程顺畅。
c 将防洪闸门提起至上限位自动停止，操作闸门向左侧移动，至左限位自动停止，闸门落入门槽。
d 开启船闸，检查防洪门止水。
闸门动作过程中，出现任何异常情况（如：左右荷载偏差过大、闸门无法自动停止等）必须马上急停操作，并通知相关单位技术人员进行故障排查，故障恢复后才可进行下一步工作。
五、参加试运行单位
1)建设单位：北京市城市河湖管理处
2)运行单位：北京市城市河湖管理处第二管理所
3)设计单位：北京市水利规划设计研究院
4)监理单位：安阳市润安工程咨询监理公司
5)总包单位：北京翔鲲水务建设有限公司
6)设备厂家：
黄骅市五一机械有限公司
北京通成达水务有限公司通州分公司
北京万德瑞博自动化系统工程有限公司
北京威格玛电气安装工程有限公司
北京翔鲲水务建设有限公司
第五项目经理部
2014年12月11日。
