工业与民用建筑中的施工测量

工业与民用建筑中的施工测量

工业与民用建筑中的施工测量作者:李军来源:《科技传播》2013年第24期摘要作为一项专业性很强的工作,建筑的测量是整个建筑施工的前提。

笔者根据个人工作经验,对工业与民用建筑中的施工测量分别进行相关阐述,以供大家参考。

关键词工业与民用建筑;施工测量;要点中图分类号TU97 文献标识码A 文章编号 1674-6708(2013)105-0068-02施工测量是整个建筑工程中的施工基础,是整个工程的建设质量前提。

随着工业与民用建筑体积上的不断扩张,建筑居住与使用功能的不断提高,对于建筑测量的精度要求也越来越高。

与此同时,进行施工测量的建筑仪器精密度与复杂度也越来越高。

相应的,这些因素的发展都对施工测量人员的专业素质与技术水平提出了更高的要求。

实际施工中,施工组织方应聘请专业的测量人员,严格按照测量的精细化标准操作,把握好测量的质量与精度,为建筑工程的后期施工进程打下基础。

1工业建筑中的施工测量工业建筑是指各种用于生产活动场所的建筑物。

在普遍认知里,工业建筑是指工业产房。

随着工业化的不断发展与建筑技术的不断更新,目前来说,工业建筑一般是分为金属结构与装配式的钢筋混凝土结构建成的单层厂房两种。

1.1工业建筑中金属装配结构的施工测量重点一般来说,装配式单层工业建筑主要是由柱、吊车梁、屋架、天窗架和屋面板等组成。

构件的吊装位置是保证整个工业建筑质量的前提。

而在进行混凝土杯型基础施工测量时,主要是要把握好柱基定位放线、基坑抄平、基础模板的定位测量以及杯口中线投点与抄平。

下面对柱子、吊车梁与吊车轨道构件的施工测量重点进行阐述。

在进行构件吊装时,应先把轴线控制柱的定位轴线进行杯形基础的顶面投测,并标上号,一般是用红油漆标明。

再把高程线在杯口内壁标出,高程线往下走的整分米数就是杯底的设计高程。

再是在柱子的三个面上、中、下三点同时弹出中心线,用红油漆标出。

而在进行柱长检查与杯底找平时,考虑到预制的柱子会存在数据误差与变形,那么实际尺寸与设计尺寸间会存在一定差距,所以在进行基础浇筑时会把杯形基础底面的高程下降2-5厘米。

工业厂房测量入门-(精)

工业厂房测量入门-(精)

项目3
工业厂房构件测设
2、柱子垂直度的校正
一 柱 的 测 设
项目3
工业厂房构件测设
2、柱子垂直度的校正动画
一 柱 的 测 设
项目3
工业厂房构件测设
(一)吊装前的测量准备工作

二 吊 车 梁 的 测 设


(1)吊装前在吊车梁 两端面上,弹出梁的中 心线。同时在地面上, 测设吊车梁中心线两端 控制桩。 (2)在A’点安置经纬 仪,后视A’’点,仰起望 远镜,将中心线吻合, 吊车梁即就位。 (3)根据柱面上 ±0.00m标高线,量出 吊车梁顶面设计标高线, 作为调整梁面标高用。
在杯形基础拆模以后, 把柱列轴线投测在杯 口顶面上,并弹出墨 线. 在杯口内壁,测设一 条标高线,并用“▲” 表示。从该线起向下 量取一个整分米数即 为杯底的设计标高, 用以检查杯底标高是 否正确。
项目3
2、柱身线位置进行编号,在柱 身的三个面上弹出柱中心线,在每条线上端和近杯口处 划上“▲”标志,以供校正时照准。
项目3
工业厂房构件测设
二 吊 车 梁 的 测 设
项目3
工业厂房构件测设
一、吊装前的测量准备工作

三 屋 架 的 测 设
屋架吊装前,用经纬仪或其他方法在柱顶面上放 出屋架定位轴线,并应弹出屋架两端头的中心线, 以便进行定位。 (二)屋架的吊装校正测量 在屋加上安装三把卡尺,一把卡尺安装在屋架上悬 中点附近,另外两把分别安装在屋架的两端。自屋 架几何中心沿卡尺向外量出一定距离,一般为500mm, 并作标志。 然后在地面上距屋架中线同样距离处安置经纬仪, 观测三把卡尺上的标志是否在同一竖直面内。
项目3
工业厂房构件测设
(二)屋架的吊装校正测量

工业与民用建筑的施工测量

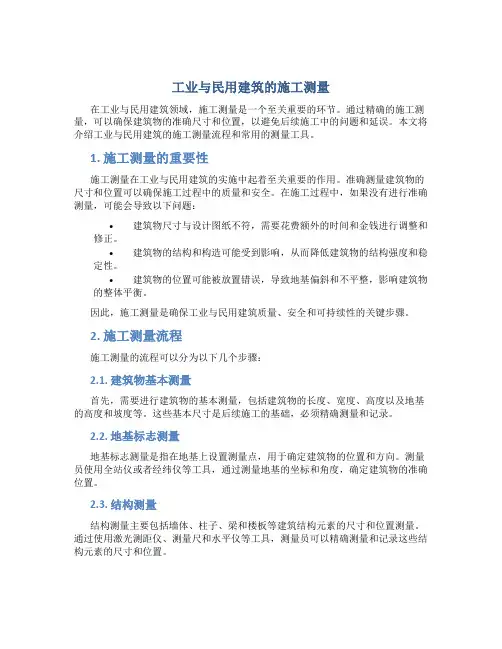

工业与民用建筑的施工测量

工业与民用建筑的施工测量在工业与民用建筑领域,施工测量是一个至关重要的环节。

通过精确的施工测量,可以确保建筑物的准确尺寸和位置,以避免后续施工中的问题和延误。

本文将介绍工业与民用建筑的施工测量流程和常用的测量工具。

1. 施工测量的重要性施工测量在工业与民用建筑的实施中起着至关重要的作用。

准确测量建筑物的尺寸和位置可以确保施工过程中的质量和安全。

在施工过程中,如果没有进行准确测量,可能会导致以下问题:•建筑物尺寸与设计图纸不符,需要花费额外的时间和金钱进行调整和修正。

•建筑物的结构和构造可能受到影响,从而降低建筑物的结构强度和稳定性。

•建筑物的位置可能被放置错误,导致地基偏斜和不平整,影响建筑物的整体平衡。

因此,施工测量是确保工业与民用建筑质量、安全和可持续性的关键步骤。

2. 施工测量流程施工测量的流程可以分为以下几个步骤:2.1. 建筑物基本测量首先,需要进行建筑物的基本测量,包括建筑物的长度、宽度、高度以及地基的高度和坡度等。

这些基本尺寸是后续施工的基础,必须精确测量和记录。

2.2. 地基标志测量地基标志测量是指在地基上设置测量点,用于确定建筑物的位置和方向。

测量员使用全站仪或者经纬仪等工具,通过测量地基的坐标和角度,确定建筑物的准确位置。

2.3. 结构测量结构测量主要包括墙体、柱子、梁和楼板等建筑结构元素的尺寸和位置测量。

通过使用激光测距仪、测量尺和水平仪等工具,测量员可以精确测量和记录这些结构元素的尺寸和位置。

2.4. 装饰性测量装饰性测量是指测量建筑物内部和外部的装饰元素,如门窗、楼梯、天花板和墙壁等。

这些装饰元素的尺寸和位置对于后续施工和装饰非常重要,必须进行准确测量。

2.5. 最终检查在施工测量过程中,还需要进行最终检查,以确保所有测量数据和记录的准确性。

如果发现任何错误或不准确的数据,需要及时进行修正和调整。

3. 常用的测量工具在施工测量中,有许多常用的测量工具可供选择。

下面介绍几种常见的测量工具:•全站仪:全站仪是一种高精度的测量仪器,可以同时测量建筑物的坐标、角度和距离,广泛应用于大型工程建筑的施工测量。

建筑施工测量

建筑施工测量

二、施工测量的特点
(1)施工测量是直接为工程施工服务 的,因此它必须与施工组织计划相协调。
测量人员必须了解设计的内容、性质及 其对测量工作的精度要求,随时掌握工程进度 及现场变动,使测设精度和速度满足施工的需 要。
(2)施工测量的精度主要取决于建 (构)筑物的大小、性质、用途、材料、施 工方法等因素。
2.施工测量的任务
施工测量的任务是把图纸上设计的建(构) 筑物的平面位置和高程,按设计和施工的要求 放样(测设)到相应的地点,作为施工的依据。
在施工过程中进行一系列的测量工作,以 指导和衔接各施工阶段和工种间的施工。
3.施工测量的主要内容
(1)施工前建立与工程相适应的施工 控制网。
(2)建(构)筑物的放样及构件与设 备安装的测量工作,以确保施工质量符合设 计要求。
一般高层建筑施工测量精度应高于低层建 筑,装配式建筑施工测量精度应高于非装配式, 钢结构建筑施工测量精度应高于钢筋混凝土结构 建筑。往往局部精度高于整体定位精度。
(3)施工测量受施工干扰大。
由于施工现场各工序交叉作业、材料堆 放、运输频繁、场地变动及施工机械的振动, 使测量标志易遭破坏,因此,测量标志从形式、 选点到埋设均应考虑便于使用、保管和检查, 如有破坏,应及时恢复。
(3)检查和验收工作。每道工序完 成后,都要通过测量检查工程各部位的 实际位置和高程是否符合要求,根据实 测验收的记录,编绘竣工图和资料,作 为验收时鉴定工程质量和工程交付后管 理、维修、扩建、改建的依据。
(4)变形观测工作。随着施工的进展, 测定建(构)筑物的位移和沉降,作为鉴 定工程质量和验证工程设计、施工是否合 理的依据。
第七章 节 测设的基本工作 第三节 点的平面位置测设方法 第四节 建筑施工场地的控制测量 第五节 民用建筑施工测量 第六节 高层建筑施工测量 第七节 工业建筑施工测量

工业厂房工程测量施工方案

工业厂房工程测量施工方案

工业厂房工程测量施工方案一、前言工业厂房建设是一个复杂的工程,工程测量在其中扮演着至关重要的角色。

准确的测量是保证工程质量和安全的基础,同时也是工程实施的前提。

本文将介绍在工业厂房建设项目中的测量施工方案。

二、测量前准备2.1 确定测量目的在进行工业厂房测量之前,首先需要明确测量的目的。

测量的目的可以包括但不限于地形地貌测量、土地测绘、建筑物外部尺寸测量等。

通过明确测量目的,可以有针对性地选择合适的测量方法和工具。

2.2 准备测量工具根据测量的具体需求,准备必要的测量工具,如测量仪器、测量车辆等。

确保测量工具的准确度和可靠性,以保证测量结果的精准性。

三、测量方法与步骤3.1 地形地貌测量在工业厂房建设前,需要对场地的地形地貌进行测量。

通过使用全站仪、GPS 等仪器,对场地的高程、坡度等进行测量,为后续的设计和施工提供参考数据。

3.2 建筑物外部尺寸测量对工业厂房建筑物的外部尺寸进行测量,包括建筑长度、宽度、高度等参数。

采用测距仪、激光测距仪等工具,确保测量结果的准确性,为后续的施工和设计提供准确的基础数据。

四、施工执行4.1 测量数据处理与分析测量完成后,对测量数据进行处理和分析,生成相应的测量报告和图纸。

通过对数据的处理,可以发现潜在的问题并及时解决,确保施工的顺利进行。

4.2 施工质量控制在施工过程中,根据测量数据进行质量控制,及时发现和纠正问题。

确保施工质量符合设计要求,提高工程的完成质量。

五、总结工业厂房建设中的测量工作至关重要,它直接影响着工程的质量和安全。

通过本文对工业厂房工程测量施工方案的介绍,希望能够为工程测量工作提供一定的参考和指导,确保工程的顺利进行和顺利完工。

工业建筑工程测量习题及答案

工业建筑工程测量习题及答案

工业建筑施工测量习题及答案1.在工业建筑的定位放线中,现场已有建筑方格网做控制,为何还要测设矩形控制网? (2)2.环形基础定位放线有哪些要求?如何检验是否满足要求? (2)3.试述柱基的放样方法。

(2)4.如何进行柱子的竖直校正?应注意哪些问题? (2)5.试述吊车梁的吊装测量工作。

吊车梁吊装后,有哪些检验项目? (3)6.烟囱施工测量有何特点?怎样制订施测方案? (3)7.简述地下管道施工测量的全过程。

(3)8.简述顶管施工测量的全过程。

(4)9.比较民用建筑施工测量与工业厂房施工测量在内容、要求、方法等方面的异同点。

(4)10.如表,已知管道起点0+000的管底高程为41.72m,管道坡度为10‰的下坡,在表中计算出各坡度板处的管底设计高程,并按实测的板顶高程选定下反数C,再根据选定的下反数计算出各坡度板顶高程的调整数δ和坡度钉的高程。

(6)11.管道施工测量中的腰桩起什么作用?在N05-N06两井(距离为50m)之间,每隔10m 在沟槽内设置一排腰桩。

已知N05井的管底高程为135.250m,其坡度为-8‰,设置腰桩是从附近水准点(高程为139.234m)引测的,选定下反数为1m,设置时,以水准点作为后视读数为1.543m,求表中钉各腰桩的前视读数为多少? (7)1.在工业建筑的定位放线中,现场已有建筑方格网做控制,为何还要测设矩形控制网?因为已有控制点的密度和精度往往不能满足厂房放样的需要,因此,对于每幢厂房,还应在厂区控制网的基础上建立适应厂房规模和外形轮廓,并能满足该厂房特殊精度要求的独立矩形控制网,作为厂房施工测量的基本控制。

2.环形基础定位放线有哪些要求?如何检验是否满足要求?首先建立矩形控制网一般建筑,在其基础的开挖线以外4m,测设一个与厂房轴线平行的矩形控制网,即可满足环形基础定位放线要求。

大型厂房,先测设主轴线,再根据主轴线测设矩形控制网。

检验:矩形控制网之直角误差的限值为±10″,矩形边长精度应为1/25000-1/10000.3.试述柱基的放样方法。

工业厂房工程测量施工方案

工业厂房工程测量施工方案

工业厂房工程测量施工方案背景工业厂房建设是众多企业的重大投资项目。

工业厂房建设需要经过许多环节,其中之一是测量。

工业厂房测量的目的是确保施工过程中的准确性和稳定性,减少错误和损失,同时也是保证工程质量的重要环节。

本篇文档将针对工业厂房工程的测量施工方案进行详细的说明,包括施工流程、测量方法、测量工具等等。

施工流程工业厂房工程的测量施工流程主要包括以下几个步骤:1.准备工作。

包括施工方案的制定、测量仪器的准备、测量人员的配备等。

在这个阶段,必须确定好测量的范围和精度等级,以及施工中可能遇到的一些特殊情况。

2.初步测量。

在施工前必须进行初步测量,以确定施工基准点的位置、地形地貌等。

初步测量需要选择适当的测量仪器和方法,保证所得数据的可靠性和精确性。

3.施工测量。

在工程施工期间,需要不断地进行测量和调整。

在测量过程中需要不断校验,保证数值的准确性和可靠性。

测量结果需要及时反馈给施工管理人员,以便及时调整并及时处理问题。

4.终止测量。

在工程完成后进行终止测量,并将所得数据记录入档案。

终止测量需要选择高精度的测量仪器,保证数据的准确性和可靠性。

测量方法在工业厂房测量施工过程中,需要采用多种测量方法,根据不同的测量任务选择不同的测量方法和仪器。

工业厂房测量常用的测量方法包括:1.光电测量法。

该方法是利用激光器将光线以单色线形发射出来,对目标进行测量的一种方法。

适用于大范围的测量任务。

2.磁测法。

磁测法是利用地球磁场和物体磁性测量物体位置的一种方法。

适用于需要快速定位的测量任务。

3.高程测量法。

高程测量法是测量物体高度或者地面高程的一种方法。

适用于大型地上建筑物测量任务。

4.视觉测量法。

视觉测量法是一种基于图像分析进行测量的方法,适用于空间较小的测量任务。

测量工具在工业厂房测量过程中,需要使用多种测量仪器,这些仪器的准确性和稳定性直接影响着测量结果的可靠性。

常用的测量仪器包括以下几类:1.全站仪。

全站仪能够同时测量水平角、垂直角及距离,充分体现了综合性测量仪器的特点。

建筑工程测量的技术规范

建筑工程测量的技术规范

厂区的高程控制网,应布设成闭合环线,附和路线或结点网形。高程测量的精度,不宜低于三等水准的精度,其主要技术要求,按等级水准测量的有关规定执行。
场地水准点的间距,宜小于1km。距离建筑物、构筑物不宜小于25m,距离回填土边线不宜小于15m。
建筑物高程控制的水准点,可单独埋设在建筑物的平面控制网的标桩上,也可以利用场地附近的水准点,其间距宜在200m左右。
02
建筑方格网的测量应符合下列规定:
03
建筑物的平面控制
建筑物的平面控制网,可按建筑物、构筑物特点,布设成十字轴线或矩形控制网,矩形网可采用导线法或增测对角线的测边法测定。
建筑物的平面控制网,应根据厂区控制网进行定位、定向和起算。
建筑物的平面控制网,应根据建筑物结构,机械设备传动性能及生产工艺连续程度,分别布设一级或二级控制网,主要技术要求如下:
1
厂区平面控制网的等级和精度,根据厂区面积大小以及工业区或一般性建筑区建立不同精度的厂区平面控制网,是30多年来反复实践、认识的结果,是宝贵的经验之一,应符合下列规定:
2
建筑场地大于一平方公里或重要工业区,宜建立一级导线精度的平面控制网。
3
建筑场地小于一平方公里或一般性建Байду номын сангаас区,可根据需要建立相当于二、三导线精度的平面控制网。
建筑工程测量的技术规范 (适用于工业与民用建筑测量及水工建筑)
(一)地形测量 (二)施工测量 施工网的定位,可以利用原区域,如城市及工程勘察测量时所建立的平面和高程控制网作为依据,当满足施工测量技术要求时,应充分利用。 施工平面网长度变形,根据历年来实践经验,在坐标系的选择上,首先应从全局考虑,应与工程设计所采用的坐标系统相同,尽量采用高斯正形投影按3度分带,只有当投影长度变形值超限,影响工程设计精度要求时,才允许采用独立坐标系统。 施工放样的方格网和建筑轴线的测量精度,一般为1/20000,为使施工放样测量避免长度变形影响,本规范规定,由于选择坐标系统考虑投影引起的长度变形,每千米不应大于2.5cm(相对误差为1/40000)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第十二章 工业建筑施工测量
工业建筑主要是指工业企业的生产性建筑,如 厂房、仓库、运输设备,动力设施等。施工放样 的主要工作包括厂房矩形控制网的测设、厂房柱 列轴线测设、基础施工测量、厂房构件安装测量 及设备安装测量等。
第一节、厂房矩形控制网与柱列轴线的测设
一、厂房矩形控制网的测设
厂房的定位多是根据现场建筑方格网进行地,
(3)在校正变截面的柱子时,经纬仪必须安置在 柱列轴线上,以免产生差错。
(4)当气温较高时对柱顶产生位移影响,应利用 早晨或阴天进行校正。
可整理ppt
19
二、吊车梁安装测量
吊车梁安装测量主要是保证梁的上、下中心线 与吊车轨道的设计中心在同一竖直面内以及梁面 标高符合设计标高。
(一)安装前的测量工作
厂房施工中多采用由柱轴线控制桩组成的厂房矩
形控制网作为厂房的基本控制网。
可整理ppt
1
Ⅰ、Ⅱ、Ⅲ、Ⅳ 为建筑方格网点
a、b、c、d 为厂房最外边的 四条轴线的交点 A、B、C、D 为布置在基坑开 挖范围外的厂房 矩形控制网的四 个角点(厂房控 制桩)。
距离指示桩
可整理ppt
2
对于小型厂房可采用民用建筑的测设方法直 接测设厂房的四个角点,再将轴线投测到龙门板 或控制桩上。
(1)弹出吊车梁中心线:根据预制好的钢筋混 凝土梁的尺寸,在吊车梁顶面和梁的两端弹出 中心线,作为安装时定位用。
可整理ppt
20
(2)在牛腿面上 测弹梁中心线
根据厂房控制 网的中心线定出 吊车梁中心线 (也是吊车轨道 中心线)再安置 经纬仪将吊车梁 中心线投测到每 个柱子的牛腿面 上并弹以墨线。
可整理ppt
可整理ppt
15
3.杯底找平:
由于制作误差可能使柱子的实际长度与 设计尺寸不相同,因此要量出柱子-0.6m标 高线到柱底面的高度,再在相应柱基杯口内, 量出-0.6m标高线至杯底的高度,比较确定 杯底找平层的厚度。用1:2的水泥砂浆在杯底 找平,使牛脚面符合设计高程。
(三)柱子的安装测量
柱子安装测量的目的是保证柱子的平面和 高程位置符合设计要求,柱身竖直。
可整理ppt
6
三、基坑模板的定位
垫层铺设完后,根据柱基定位用拉线的方法, 吊垂球把柱基轴线投测到垫层上,再根据桩基 的设计尺寸弹墨线,作为柱基立模和布置钢筋 的依据。立模时将模板底线对准垫层上的定位 线,并用垂球检查模板是否竖直。最后将柱基 顶面设计标高测设在模板内壁上,作为浇筑混 凝土的依据。
可整理ppt
可整理ppt
13
(二)安装前的准备工作:
1.柱基弹线:
根据轴线控 制桩,将定位 轴线投测到 杯形基础顶 面上,画上 “”标志, 作为柱子中 心的定位线。
用水准仪在杯口内侧壁测设-
0.6m标高线,画“”标志,作为
杯底找平的依据。
可整理ppt
14
2.弹柱子中心线和标高线:
在每个柱子的三个侧 面弹出柱中心线,并在 每条线的上端和下端近 杯口处画上“”标志。 并根据牛脚面设计标高, 从牛腿面向下用钢尺量 出±0.000及-0.6m的 标志线。画“”标志
21
(二)安装测量工作
(1)定位测量:安装时使吊车梁两个端面的中 心线分别与牛腿面上的梁中心线对齐。允许误 差为±3mm。
(2)标高检测:当吊车梁就位后,应按柱面上 标定出的标高线对梁面进行修整,如梁面与牛 腿面间有空隙应作填实处理,用斜垫铁固定。 将水准仪安置与吊车梁上,以柱面上定出的梁 面设计标高为准,检测梁面的标高是否符合设 计要求,其允许误差为-5mm。
经纬仪分别安
置在纵横轴线
的一侧,偏离
轴线不超过
15°,一次
校正几根柱子。
可整理ppt
18
(四)柱子校正的注意事项
(1)校正前经纬仪应严格检验校正,操作时应使 照准部水准管气泡严格居中;校正柱子竖直时只用 盘左或盘右观测。
(2)柱子在两个方向垂直度都校正好后,应再复 查柱子下部的中心线是否仍对准基础轴线。
可整理ppt
16
先使柱脚中心
线与杯口顶面弹
出的柱轴线(柱
中心线)在两个
互相垂直的方向
上同时对齐,暂
时固定,允许偏
差为±5mm。
用经纬仪分别安
置在相互垂直的
轴线上,距离为
柱高的1.5倍处
同时观测,调整
柱子方向直至符
合要求。
可整理ppt
17
实际安装时,
一般是一次把
多根柱子竖立
起来,进行竖
直校正,两台
对于大型或设 备基础复杂的厂 房,则应先测设 厂房控制网的主 轴线。
可整理ppt
3
二、厂房柱列轴线的测设
厂房矩形
控制网建立
后,即可按
柱列间距和
跨距用钢尺
从靠近的距
离指标桩量
起,沿矩形
控制网各边
定出各柱列
轴线桩的位
置。
可整理ppt
4
第二节、基础施工测量
一、桩基放线
可整理ppt
5
二、基坑抄平
当基坑挖到一 定的深度后,用 水准仪在坑壁四 周离坑底设计标 高0.3-0.5m处 测设水平桩。作 为检查坑底标高 和打垫层的依据。 其标高容许误差 <±5mm
可整理ppt
12
一、柱子安装测量
(一)柱子安装时应满足的要求:
(1)柱子中心线应与相应柱列轴线一致,其允 许偏差为±5mm。
(2)牛脚顶面及柱面的标高与设计标高一致, 其允许偏差为:柱高在5m以下时为±5mm。
柱高在5m以上时为±8mm。
(3)柱身垂直允许偏差值为 1/1000 柱高, 不大于20mm。
7
四、设备基础施工测量
主要包括基础定位、基础槽底放线、基础上 层放线、地脚螺栓安装放线、中心标板投点等。 其中钢柱柱基的定位、槽底放线、垫层放线及 标高测设方法与钢筋混凝土桩基的测设方法相 同,不同处是钢柱的锚定地脚螺栓的定位放线 精度要求高。
可整理ppt
8
(一)钢柱地脚螺栓定位
1.小型钢柱的地 脚螺栓定位
先在垫层上确 定轴线的位置,再 立模板。地脚螺 旋按设计位置, 根据龙门板或引 桩在模板上放样 出基础轴线的位 置。
可整理ppt
9
2.大型钢柱的 地脚螺栓定位
地脚螺栓
孔的位置按
设计尺寸根
据基础轴线
精密放出,
用经纬仪精
密测设钢支ቤተ መጻሕፍቲ ባይዱ
架和样模,
使样模轴线
与基础轴线
重合。
可整理ppt
10
样模标高用水 准仪测设到支架 上,使样模上的 地脚螺旋位置及 标高均符合设计 要求。钢固定架 安装到位后,即 可立模浇筑基础 混凝土。
可整理ppt
11
(三)中心标板投点
中心标板投点,是在基础拆模后进行的, 先仔细检查中线原点,投点时,根据厂房控 制网上的中心线原点开始,测设后在标板上 刻出十字标线。
第三节、厂房构件安装测量
装配式单层厂房主要由柱子、吊车梁、 屋架、天窗架和屋面板等主要构件组成。一 般工业厂房都采用预制构件在现场安装的办 法施工。
