风井结构施工组织设计
进风井工程施工方案设计

一、工程概况进风井是矿井通风系统的重要组成部分,其主要功能是为矿井提供新鲜空气,排除有害气体和热量。
本工程进风井设计深度为1000米,直径为6米,采用全断面掘进法施工。
工程内容包括井筒掘进、支护、硐室开挖、通风系统安装等。
二、施工方案设计1. 施工组织(1)成立项目领导小组,负责施工方案的制定、实施和监督。
(2)设立项目经理部,负责施工现场的管理和协调。
(3)根据工程进度,合理划分施工阶段,明确各阶段责任人。
2. 施工工艺(1)井筒掘进采用全断面掘进法,使用掘进机进行掘进。
掘进过程中,注意控制掘进速度,确保井筒成型质量。
(2)支护采用锚网索喷支护,确保井筒围岩稳定。
具体支护参数如下:锚杆:直径22mm,长度2.5m,间距1.5m×1.5m。
钢筋网:直径6mm,网格尺寸150mm×150mm。
喷射混凝土:厚度100mm,强度等级C20。
(3)硐室开挖硐室开挖采用爆破法,爆破参数根据岩石特性进行设计。
硐室开挖后,及时进行支护,确保硐室围岩稳定。
(4)通风系统安装通风系统安装包括风机、风筒、调节阀等设备的安装。
安装过程中,注意设备选型、安装位置和连接方式,确保通风系统运行稳定。
3. 施工进度安排(1)井筒掘进:预计工期为6个月。
(2)支护:预计工期为3个月。
(3)硐室开挖:预计工期为2个月。
(4)通风系统安装:预计工期为1个月。
4. 安全措施(1)加强施工现场安全管理,严格执行安全操作规程。
(2)定期进行安全检查,及时发现并消除安全隐患。
(3)加强员工安全教育培训,提高员工安全意识。
(4)配备必要的安全防护设施,确保员工安全。
5. 环保措施(1)加强施工现场环境保护,减少施工对周边环境的影响。
(2)合理利用施工材料,降低施工废弃物产生。
(3)加强施工废水、废气治理,确保达标排放。
三、施工保障措施1. 人员保障(1)组建一支经验丰富、技术过硬的施工队伍。
(2)对施工人员进行岗前培训,提高施工技能。
煤矿施工组织设计(风井)(DOC67页)

煤矿施工组织设计(风井)(DOC67页)施工组织设计项目经理:廖诗长编制:蔡永川浙江温州第二井巷工程公司二〇一二年四月项目部会审人员签字项目建设指挥部会审单位及人员签字目录前言 (5)第一章工程概况与施工建设条件 (6)一、工程概况 (6)二、地理位置 (6)三、地势地貌及水系 (6)四、气候条件及地震烈度 (6)五、地层分布及地质构造 (7)六、可采煤层特点 (8)七、瓦斯 (10)八、水文地质条件 (10)九、施工条件 (11)第二章、施工预备 (11)一、开工前的预备工作 (11)二、施工期间的预备工作 (12)三、工程材料、设备的进场打算 (12)第三章、井筒施工技术方案 (14)一、井筒设计参数 (14)二、施工方案与施工顺序 (14)三、新技术的应用 (14)第四章、施工工艺和施工方法 (14)一、施工定位与工艺流程 (14)二、施工方法 (15)三、工作面防治水 (19)第五章、施工辅助系统 (22)一、提升系统 (22)二、给水和排水系统 (22)三、压风系统 (22)四、供电系统 (22)五、通风系统 (23)六、通讯、信号、照明及监控线 (24)七、测量 (24)八、安全监测监控系统 (24)九、人员定位系统 (24)第六章施工预备和施工总平面布置 (24)一、施工预备 (24)二、施工总平面布置 (25)第七章、治理机构、劳动组织 (25)一、治理组织形式 (25)二、劳动作业组织 (25)三、劳动力配备 (27)四、施工组织治理制度 (27)五、技术经济指标 (27)六、安全应急预案 (28)第八章、施工排队和工期 (29)一、进度指标 (29)二、工期排队和工期 (30)三、工期保证措施 (30)第九章、质量操纵与质量保证措施 (31)一、质量目标 (31)二、质量操纵总体要求 (31)三、施工预备时期的质量操纵 (33)四、施工时期的质量操纵 (37)五、竣工时期质量操纵 (41)六、质量连续改进 (42)第十章、文明施工及环境爱护措施 (43)一、文明施工措施 (43)二、环境爱护措施 (43)第十一章、安全生产措施 (44)一、治理与组织措施 (44)二、运输安全措施 (45)三、放炮措施 (46)四、机电设备治理 (48)五、通风瓦斯治理 (50)六、防冶煤与瓦斯灾难及煤与瓦斯突出治理措施 (54)七、防尘安全治理措施 (56)八、顶板安全技术治理措施 (56)九、风钻打眼安全技术措施 (57)十、永久支护安全技术措施 (58)十一、防治火灾措施 (58)十二、防治水措施 (59)十三、无打算停电、停风安全措施 (60)第十二章质量安全检查制度 (62)第十三章工期、质量承诺书 (63)附:1、施工进度打算表2、相关证件〔复印件〕前言新化煤矿五号井位于金沙县西南方向,行政区划属金沙县新化乡。
风井架施工组织设计

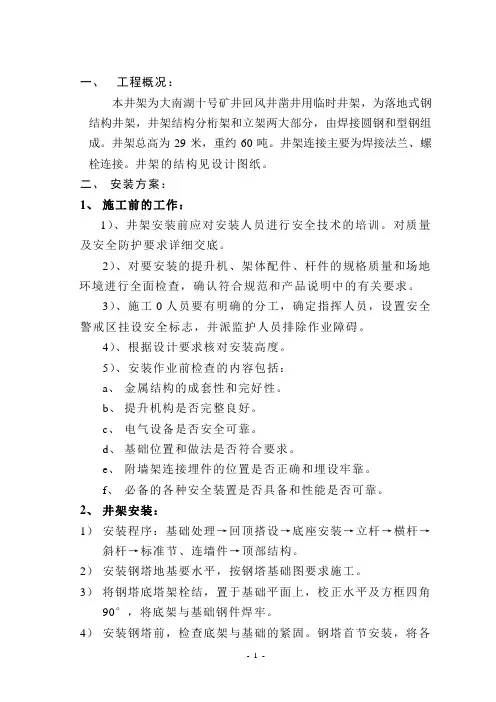

一、工程概况:本井架为大南湖十号矿井回风井凿井用临时井架,为落地式钢结构井架,井架结构分桁架和立架两大部分,由焊接圆钢和型钢组成。
井架总高为29米,重约60吨。
井架连接主要为焊接法兰、螺栓连接。
井架的结构见设计图纸。
二、安装方案:1、施工前的工作:1)、井架安装前应对安装人员进行安全技术的培训。
对质量及安全防护要求详细交底。
2)、对要安装的提升机、架体配件、杆件的规格质量和场地环境进行全面检查,确认符合规范和产品说明中的有关要求。
3)、施工0人员要有明确的分工,确定指挥人员,设置安全警戒区挂设安全标志,并派监护人员排除作业障碍。
4)、根据设计要求核对安装高度。
5)、安装作业前检查的内容包括:a、金属结构的成套性和完好性。
b、提升机构是否完整良好。
c、电气设备是否安全可靠。
d、基础位置和做法是否符合要求。
e、附墙架连接埋件的位置是否正确和埋设牢靠。
f、必备的各种安全装置是否具备和性能是否可靠。
2、井架安装:1)安装程序:基础处理→回顶搭设→底座安装→立杆→横杆→斜杆→标准节、连墙件→顶部结构。
2)安装钢塔地基要水平,按钢塔基础图要求施工。
3)将钢塔底塔架栓结,置于基础平面上,校正水平及方框四角90°,将底架与基础钢件焊牢。
4)安装钢塔前,检查底架与基础的紧固。
钢塔首节安装,将各条立杆连接在底座上,横杆、斜杆、道轨继而连接好,所有连接螺栓暂不拧紧,校正立杆垂直度,框架平面90°角校正,边校正边紧固连接螺栓,每个杆件螺栓应采用力矩板手扭紧牢固、可靠,不得松动。
5)设置作业人员上下爬梯,操作前,应先铺好木枋,不得铺设探头枋(板)。
6)第二节按第一节方法安装。
7)架设时应9m高验收一次垂直度和四角90°,并填写验收表,垂直偏差控制在全高的1/1000以内,绝对偏差不大于150mm。
8)顶节安装要注意顶架滑轮与底架滑轮方向相同,注意上部的自由限定高度。
9)在杆件向上安装时应及时安装附墙架不得滞后两度。

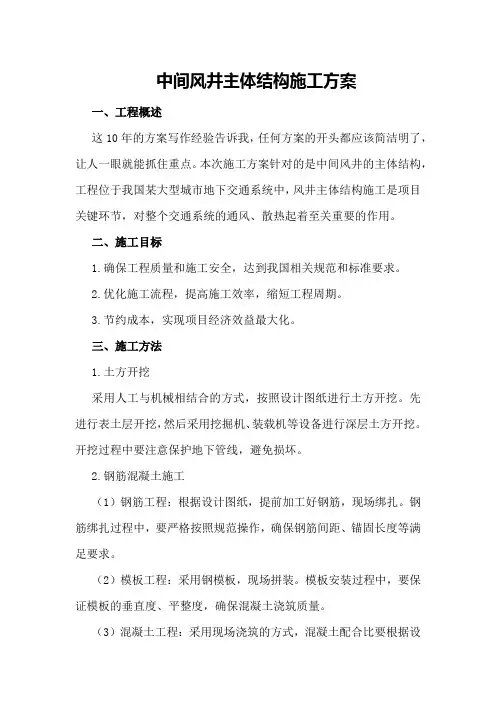

中间风井主体结构施工方案

中间风井主体结构施工方案一、工程概述这10年的方案写作经验告诉我,任何方案的开头都应该简洁明了,让人一眼就能抓住重点。
本次施工方案针对的是中间风井的主体结构,工程位于我国某大型城市地下交通系统中,风井主体结构施工是项目关键环节,对整个交通系统的通风、散热起着至关重要的作用。
二、施工目标1.确保工程质量和施工安全,达到我国相关规范和标准要求。
2.优化施工流程,提高施工效率,缩短工程周期。
3.节约成本,实现项目经济效益最大化。
三、施工方法1.土方开挖采用人工与机械相结合的方式,按照设计图纸进行土方开挖。
先进行表土层开挖,然后采用挖掘机、装载机等设备进行深层土方开挖。
开挖过程中要注意保护地下管线,避免损坏。
2.钢筋混凝土施工(1)钢筋工程:根据设计图纸,提前加工好钢筋,现场绑扎。
钢筋绑扎过程中,要严格按照规范操作,确保钢筋间距、锚固长度等满足要求。
(2)模板工程:采用钢模板,现场拼装。
模板安装过程中,要保证模板的垂直度、平整度,确保混凝土浇筑质量。
(3)混凝土工程:采用现场浇筑的方式,混凝土配合比要根据设计要求进行调整。
浇筑过程中,要分层浇筑,分层厚度不超过30cm,确保混凝土密实。
3.支撑体系根据工程特点,采用钢管支撑体系。
支撑体系要满足施工过程中的荷载要求,确保施工安全。
4.防水工程采用防水混凝土和防水卷材相结合的方式,确保风井主体结构防水效果。
四、施工流程1.土方开挖:按照设计图纸,分层开挖,及时清理现场。
2.钢筋工程:加工钢筋,现场绑扎,检查合格后进行下道工序。
3.模板工程:安装模板,检查合格后进行下道工序。
4.混凝土工程:浇筑混凝土,分层浇筑,确保质量。
5.支撑体系:安装支撑,检查合格后进行下道工序。
6.防水工程:施工防水混凝土和防水卷材,检查合格后进行下道工序。
7.土方回填:按照设计要求进行土方回填,检查合格后进行下道工序。
五、施工安全措施1.加强安全教育,提高施工人员的安全意识。
2.严格执行我国相关法律法规,确保施工安全。
煤矿风井井施工组织设计

第一章工程施工技术方案1设计要点针对井筒特征,冻结方案以“安全第一、防断管、少挖冻土、确保按期完成”为原则,确保井筒施工安全为目的,方案设计要点如下:(1)采取主冻结孔加辅助冻结孔的冻结方式,其中主冻结孔采用一次冻全深的冻结施工方案。
(2)采用信息化施工,实时监测冻结壁的发展情况,确保施工安全。
(3)为了掌握冻结壁温度场及其变化规律,应用OC-1010型计算机测温系统。
(4)根据温度应力场对基岩含水层进行验算,以保证掘进施工的安全。
2冻结方式根据回风立井井筒掘砌速度100m/月的施工要求,为了保证冻结壁的有效厚度,实现井筒尽快开挖。
经过对冻结壁形成及井筒掘进速度情况进行动态分析,以井筒掘至各水平时,冻结壁能够保证连续安全掘砌施工为原则,采取主冻结孔加辅助冻结孔的冻结方案。
3冻结深度的确定依据招标文件中确定回风立井冻结深度为472m,终止在粗砾岩中。
冻结孔深度确定如下:主冻结孔采取一次冻全深的冻结方式,冻结深度为472m;辅助孔冻结深度为250m。
4冻结技术参数的确定根据井筒工程地质条件,冻结参数确定如下:(1)积极冻结期盐水温度为-30~-32℃,维护冻结期盐水温度为-24~-26℃,盐水比重取1.27。
(2)冻结壁厚度根据小庄矿井基岩段地层的水文工程地质条件,设计中搜集了我单位在陕西胡家河煤矿风井、内蒙虎豹湾主井等类似地质条件下的冻结施工经验,冻结壁计算采用有限段高公式()σξkhPE⨯⨯⨯-=13计算,计算参数及结果见表2-1。
6冻结管结构设计冻结孔均下置φ140×5mm无缝钢管(200m以上),φ140×6mm无缝钢管(200~300m),φ140×7mm无缝钢管(300m以下)各类冻结管在250m以上采用内接箍连接方式,250m以下采用外接箍连接。
7测温孔设计为了准确掌握冻结温度场变化情况,设计3个测温孔。
测1#孔布置在地下水流上方主孔圈径外侧主面上,距布孔圈径1.2m,孔深为472m;测2#孔布置在主孔终孔孔间距最大处圈径外侧界面上,距布孔圈径1.2m,孔深为472m;测3#孔布置在辅孔终孔孔间距最大处圈径内侧界面上,距布孔圈径0.5m,孔深为250m;测温管采用φ108×5mm无缝钢管,外接箍连接。
煤矿风井施工组织设计

前言陕西陕煤韩城矿业有限公司项目,2011年1月北京华宇工程有限公司完成了象山矿井初步设计,南翼进回风斜井井筒及南翼巷道工程计矿建工程量13395.6m(不包含硐室长度),南翼风井项目概算总投资2.8亿元,其中矿建工程10555万元,土建工程3104万元,设备购置3496万元,安装工程1998万元,工程建设其他费用5249万元,工程预备费2430万元,总工期28个月(不含施工准备期3个月),该项目由韩城矿业公司自行建设。
一、编制依据㈠陕西陕煤韩城矿业有限公司象山矿井工程初步设计。
㈡陕西陕煤韩城矿业有限公司象山矿井南翼进回风斜井井筒及南翼巷道工程说明书。
㈢煤矿安全规程。
㈣矿山井巷工程施工及验收规范(GB 50213-2010)。
㈤象山井田精查地质报告和和矿井采掘平面图设计。
㈥象山矿井2006年生产能力核定报告。
㈦《2007年基价煤炭建设工程预算定额,煤炭概预算定额2007基价》。
二、施工组织设计的工程范围本次施工组织设计内容为初步设计中井巷工程、地面土建工程、机电安装及准备期各类工程建设,初步设计中不增加行政福利设施。
第一章矿井及南翼风井概况第一节矿井概况一、井田位置象山井田位于韩城市境内,地处陕西渭北煤田东北部韩城矿区的南侧,距韩城市以西约4km,行政区划归属韩城市板桥、英山等乡管辖,地理座标为东经110°18′45″~110°26′5″,北纬35°25′00″~35°35′05″。
矿井交通比较便利,西侯线从井田东南缘通过,在韩城站至矿井工业场地间已建有1.6km专用线,矿井铁路里程距西安287km,东距侯马80km,矿井公路运输畅通,京~昆高速公路、108国道由井田南缘通过,韩城至宜川公路从井田中部通过。
由上述公路向南可直通渭南、西安、蒲城、铜川,向东可到禹门口及山西省。
二、地形地貌井田内地形由于受地质构造的影响,在韩城正断层两侧,具有明显的差异,其东南侧(煤层露头区及以外)为山前冲积平原区,地形较为平坦,其西北侧(井田范围内)为构造剥蚀山区,地形陡峻,山梁、山峁蜿蜒曲折,大部分为黄土覆盖,“V”字形沟谷纵横交错分布,基岩大片裸露。
风井主体工程施工方案

风井主体工程施工方案1. 项目概述本施工方案适用于XXX项目风井主体工程的施工。
该项目位于XXX,风井的总高度为XXX米,主要由基础、立柱、梁、板、墙和屋面组成。
2. 施工进度计划本施工方案采用工期共XXX天的分阶段施工方式,分为以下阶段:2.1 基础施工阶段基础施工阶段的计划工期为XXX天,包括以下工序:•勘察和测量•打桩•浇筑地下水泥基础2.2 主体结构施工阶段主体结构施工阶段的计划工期为XXX天,包括以下工序:•立柱安装•梁和板的安装•墙体砌筑2.3 屋面施工阶段屋面施工阶段的计划工期为XXX天,包括以下工序:•木龙骨安装•瓦片安装2.4 系统安装阶段系统安装阶段的计划工期为XXX天,包括以下工序:•风机和风管安装•立管和排水系统安装•照明系统安装3. 安全措施为确保施工过程中的安全,采取以下措施:•班组间和工序间的安全注意事项要当天进行交底和签字确认。
•建立并实施“安全生产奖惩制度”,提倡班组之间相互监督、相互约束,效果出口。
•每个工序都应制定施工方案和警示标志进行提醒。
•每个工地应设置安全措施和警示标识。
•进入工地的员工必须服从现场管理人员的指示并穿着符合要求的个人防护装备。
4. 质量措施为确保施工过程中的工程质量,采取以下措施:•制定质量标准,实行“严格把关、按质管理”的原则,确保所有施工工序符合相关国家标准和工程质量。
•加强了质量监督,每个工序后进行质量检查,并进行相对应的质量评估。
•建立健全施工质量档案,实现施工过程“全程记录、全程监控、全程保障”。
5. 环保措施为确保施工过程中的生态环境,采取以下措施:•实行“建筑废弃物分类收集、统一运输、统一处理、统一维护”的制度。
•制定并执行“环境污染物减量计划”,按照国家相关规定执行环境保护。
•现场建立环保文化,采取宣传和示范等措施进行环境保护公益宣传。
6. 施工组织6.1 组织架构施工组织架构如下:•总包公司•建设单位•设计单位•监理单位•施工单位•专业分包单位6.2 工程管理工程管理应包括以下内容:•建立现场指挥部,设立现场施工管理人员。
风井结构施工组织设计

XXXX区间隧道中间风井(兼泵房及联络通道)结构施工组织设计2001年12月目录一、工程概况二、工程地质资料三、平面布置图四、主要的施工方法和技术措施五、质量保证措施六、安全生产技术措施七、文明施工八、综合治理九、材料节约措施十、环境保护措施十一、施工进度计划表十二、劳动力计划表十三、材料设备计划表附图:一、平面布置图二、风井结构与地质资料关系图三、风井结构施工流程图一、工程概况明珠线二期工程XXXX站至XXXX站区间隧道的中间风井,位于黄浦区董家渡路南侧,外马路西侧,文庙泵站和上海市音像制品批发交易市场之间。
其设计中心里程为SK11+949.600(XK11+938.400)。
风井的平面形状为矩形,长21.984m,宽11.74m。
垂直方向从上到下共有六层,地面一层,地下有五层。
风井的围护结构是厚1.2 m的钢筋混凝土地下连续墙。
地下连续墙的深度分别为45 m和29.8 m二种,其中45 m深的有8幅,位于二条区间隧道之间和二侧;29.8 m的有4幅,位于二条区间隧道的上方;共计12幅。
地下连续墙之间的接头采用钢板止水接头。
风井内采用五道钢筋混凝土支撑,其又分别是地面一层和地下一层至四层的楼板梁,梁和钢筋混凝土支撑合二为一。
另外,在地下三层、四层和五层中,由于地下土层压力较大,又分别增加了一道钢支撑。
地下五层的底部是风井的钢筋混凝土底板,底板面标高18.930m,底板厚度1.4m。
底板与区间隧道之间有二只双空通风道。
二条区间隧道之间还有泵房集水井和连接二条区间隧道的联络通道。
地下一层至地下三层的钢筋混凝土内衬厚度0.4m,地下四层和地下五层的内衬厚度0.5 m。
风井的楼板梁和内衬结构,采用逆作法施工。
二、工程地质资料风井所穿越的主要土层的地基土物理力学性能如下:三、平面布置图四、主要的施工方法和技术措施(一)施工作业流程测量放样定位—→地下连续墙施工—→施喷加固—→基坑开挖及抽槽—→砂垫层(集水井)施工—→地面一层楼板梁(第一道钢筋混凝土支撑)底模安装—→绑扎钢筋—→安装侧模—→浇捣混凝土—→支撑混凝土养护—→地下一层挖土—→抽槽及砂垫层(集水井)施工—→安装地下一层楼板梁(第二道钢筋混凝土支撑)底模—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下一层内衬结构施工—→地下二层挖土—→抽槽及砂垫层(集水井)施工—→安装地下二层楼板梁(第三道钢筋混凝土支撑)底模板—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下二层内衬结构施工—→地下三层挖土至第一道钢支撑顶面—→开槽并进行第一道钢支撑施工—→挖土至地下三层楼板梁底—→抽槽及砂垫层(集水井)施工—→安装地下三层楼板梁(第四道钢筋混凝土支撑)底模—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下三层内衬结构施工—→地下四层挖土至第二道钢支撑顶面—→开槽并进行第二道钢支撑施工—→挖土至地下四层楼板梁底—→抽槽及砂垫层(集水井)施工—→安装楼板梁(第五道钢筋混凝土支撑)底模—→绑扎钢筋—→安装侧模—→浇捣混凝土—→混凝土养护及地下四层内衬结构施工—→地下五层挖土至第三道钢支撑顶面—→开槽并进行第三道钢支撑施工—→挖土至地下五层底板底面—→素砼垫层施工—→钢筋混凝土底板施工—→底板混凝土养护及地下五层内衬结构施工—→内部结构和通风道结构施工—→泵房集水井及联络通道施工。
