2.2检测仪表的性能
•仪表的性能指标通常用精确度、变差 、灵敏度、 重复性、稳定性、 可靠性来描述。
•测量过程-----利用一个已知的单位量(即标准量)与 被测的同类量进行比较的过程。
•测量误差-----在测量过程中测量结果与被测量的真 值之间会有一定的差值。它反映了测量结果的可靠程 度。
2024/6/1
17
2.4.4仪表的分类之执行器
调节阀 变频器
2024/6/1
18
2.5常用仪表信号（1）重点
仪表常用的电信号包括： 4—20mADC信号 1—5VDC信号 脉冲信号 RTD（热电阻）PT100信号 mV信号(热电偶)
2024/6/1
19
2.5常用仪表信号（2）重点
仪表及自动化的基本知识
培训内容： 1、仪表概述 2、仪表基础知识 3、现场仪表 4、控制仪表
2024/6/1
1
1.1目的和意义
在化工等连续性生产设备上，配备一些自动化装置，代 替操作人员的部分直接劳动，使生产在不同程度上自动 地进行，称为化工自动化。
实现化工自动化的目的是：
1. 加快生产速度，降低生产成本，提高产品数量和质量。 2. 降低劳动强度，改善劳动成本。 3. 确保生产安全。
关元件有（磁性开关）、（水银开关）、（微动开 关）等。 4.压力开关的开关形式有（常开式）和 （常闭式）两种。 5、压力开关的调节方式有（两 位式）和（三位式）两种。 6.压力开关的参数可 调，依实际使用压力范围调节
2024/6/1
36
2024/6/1
8
2.2检测仪表的性能
3. 重复性
重复性是指在不同测量条件下，如不同方法，不同观测 者，在不同的测量环境对同一被测的量进行检测时，得 到测量结果的一致程度。与变差相反，随着智能仪表的 发展，重复性将成为仪表的重要性能指标。
电气基础知识培训PPT课件
6 6
（二）分类：实用中，常把熔断器和刀开关组合在一起， 分为闸刀开关和铁壳开关。
2019/12/11
7 7
4、按钮 旋钮
一种最简单的手动电器。
(一)作用：发出操作信号、接通和断开电流 较小的控制电路，以控制电流较大的电动机运 行。
(二)结构：钮帽、动触点、静触点和复位弹簧 等。
82019/12/11
为阅图方便，图中自左向右或自上而下表示操作顺序， 并尽可能减少线条和避免线条交叉。
将图分成若干图区，上方为该区电路的用途和作用，下 方为图区号。在继电器、接触器线圈下方列有触点表以 说明线圈和触点的从属关系。
2019/12/11
33
第二节 三相异步电动机全压启动 控制
一、单向旋转控制
1．手动控制 特点:
QS L1 L2
L3
保护环节
FU1
短路保护 ：FU1、
静铁心固定不变，动铁心与动触点连在一起，可左右 移动。
当线圈通电时，静、动铁心间产生电磁吸力，动铁心 带动动触点右移，动断触点断开，动合触点闭合。
当线圈断电时，电磁力消失，动铁心在弹簧作用下带 动动触点复位，使动断触点和动合触点恢复原状。
2019/12/11
18 18
9、断路器
小型断路器
剩余电流动作断路器
16 16
8、时间继电器
按一定时间间隔对设备进行控制。
（一）时间继电器： 按所整定的时间间隔的长短来切换电路的自动电器。有空气式、电
动式、电子式等。
是从得到输入信号(线 圈通电或断电)起，经过一 段时间延时后才动作的继 电器。适用于定时控制。
2019/12/11
17 17
（三）工作原理：利用线圈的通电或断电，控制触点闭 合或分开。
设备、电气、仪表基础知识培训教材(正稿)
目录第一章化工设备第2页第一节塔器第2页第二节加热炉第6页第三节换热设备第8页第四节容器第10页第五节泵第11页第六节压缩机第16页第七节化工设备材料第18页第八节问答题第23页第二章电气、仪表第24页第一节电气概况第24页第二节电气基础知识第30页第三节常用电气基本操作第38页第四节仪表自控基本知识第40页第三章思考题第页第一章化工设备第一节塔器塔器是化工生产中实现气相和液相或液相和液相间传质的最重要的设备之一，设计压力低于10。
0Mpa（包括真空），设计温度高于－40℃低于550℃。
在塔器中所进行的工艺过程虽然各不相同,结构类型各异，但总的来说仅可划分为板式塔和填料塔两大类。
不论板式塔或填料塔,从设备设计的角度来看，其基本结构可以概括为：塔体，包括筒节、端盖和联接法兰等;内件,指塔板或填料及其支撑装置及喷淋装置;支座,一般均用裙式支座；附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等.塔按内件分为板式塔和填料塔。
下面以板式塔为例。
1。
1.1 塔体(筒体、封头、联接法兰等）(1) 筒体：筒体由数段筒节拚焊而成。
常用来制造筒体的材料有16MnR，20R，有时用0Cr18Ni9Ti 以及复合钢板。
(2) 封头：常见的压力容器的封头又称端盖，有半球形、椭圆形、蝶形、锥形及平板等。
在实际生产中，大多数塔器采用椭圆形封头,而半球形封头受力最均匀，因而常用在高压容器上；平板封头应力突变最大，一般应用于常压容器。
1。
1。
2 内件〔塔盘、各种气体液体出入管、除雾器、挡板及过滤器等〕塔盘结构型式很多，常见的有圆形泡罩、槽形泡罩塔盘，S型塔盘，舌型塔盘，浮阀塔盘，浮舌塔盘，浮动喷射塔盘以及筛孔塔盘，在石油、化工中，用的较多的是圆形泡罩、浮阀、浮舌和筛孔等几种。
这里就主要介绍浮阀和筛孔塔盘结构。
(1)浮阀塔盘：浮阀按其结构又分为两大类:一是盘状浮阀,也就是浮阀是圆盘形，塔板上开圆孔，三条腿固定浮阀升高位置，另外是十字架固定升高位置，其中以FI型为多。
电气设备安全知识培训（三篇）
电气设备安全知识培训第一部分：电气设备基础知识1. 电气设备概述电气设备是指电力传输、分配和使用过程中所使用的各种设备，包括发电设备、配电设备、用电设备等。
电气设备的安全与人们的生命财产安全息息相关。
2. 电气设备分类按功能划分，电气设备可以分为发电设备、变压器、配电设备、控制设备和用电设备等。
这些设备在电力系统中扮演着不同的角色。
3. 常见电气设备常见的电气设备包括发电机组、变压器、断路器、开关柜、电缆、插头插座等。
这些设备在日常生活和工业生产中被广泛使用。
第二部分：电气设备安全问题及预防1. 电气事故的危害电气事故可能导致触电、火灾和爆炸等严重后果，对人们的生命财产安全造成重大威胁。
因此，学习电气设备安全知识非常重要。
2. 规范使用电气设备使用电气设备时，应确保设备符合安全规范要求，并由专业人员进行安装、维修和检测。
同时，要注意设备的正常运行状态，及时修复故障和更换老化设备。
3. 小心电源触电在使用电气设备时，要小心避免触电。
在插拔插头时，应先拔掉电源，并且保持干燥的手。
接触带电部件时，要注意是否有绝缘保护措施。
4. 防范火灾风险电气设备故障可能导致火灾的发生，因此要定期检查设备线路是否有短路、漏电等情况，并及时修复。
要禁止在设备周围堆放易燃物品，确保通风良好。
5. 防止设备过载设备过载是电气事故的常见原因之一，要按照设备的额定功率使用，并合理分配负载。
如果设备过热或冒烟，要立即停止使用，并通知专业人员检修。
6. 正确使用插座在使用插座时，要保持插头的干净和良好接触。
禁止多个插头插在同一个插座上，避免过载和电线过热。
同时要注意插座的位置，避免水分和热源。
7. 防止静电产生在处理静电敏感的设备时，要注意防止静电的产生和积累。
可以通过接地、使用静电消除器等方式来降低静电的危害。
第三部分：紧急情况处理1. 触电事故急救一旦发生触电事故，应立即切断电源，并用干燥的绝缘物品或绝缘手套将伤者与电源分离。
仪表培训教材

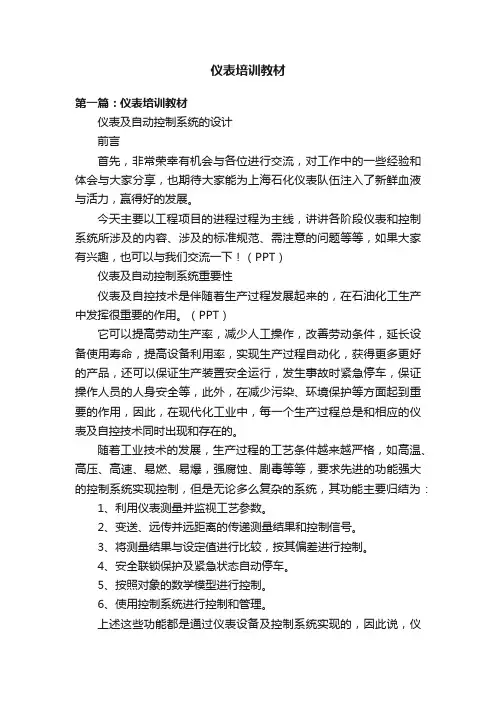

仪表培训教材第一篇：仪表培训教材仪表及自动控制系统的设计前言首先，非常荣幸有机会与各位进行交流，对工作中的一些经验和体会与大家分享，也期待大家能为上海石化仪表队伍注入了新鲜血液与活力，赢得好的发展。
今天主要以工程项目的进程过程为主线，讲讲各阶段仪表和控制系统所涉及的内容、涉及的标准规范、需注意的问题等等，如果大家有兴趣，也可以与我们交流一下！（PPT）仪表及自动控制系统重要性仪表及自控技术是伴随着生产过程发展起来的，在石油化工生产中发挥很重要的作用。
（PPT）它可以提高劳动生产率，减少人工操作，改善劳动条件，延长设备使用寿命，提高设备利用率，实现生产过程自动化，获得更多更好的产品，还可以保证生产装置安全运行，发生事故时紧急停车，保证操作人员的人身安全等，此外，在减少污染、环境保护等方面起到重要的作用，因此，在现代化工业中，每一个生产过程总是和相应的仪表及自控技术同时出现和存在的。
随着工业技术的发展，生产过程的工艺条件越来越严格，如高温、高压、高速、易燃、易爆，强腐蚀、剧毒等等，要求先进的功能强大的控制系统实现控制，但是无论多么复杂的系统，其功能主要归结为：1、利用仪表测量并监视工艺参数。
2、变送、远传并远距离的传递测量结果和控制信号。
3、将测量结果与设定值进行比较，按其偏差进行控制。
4、安全联锁保护及紧急状态自动停车。
5、按照对象的数学模型进行控制。
6、使用控制系统进行控制和管理。
上述这些功能都是通过仪表设备及控制系统实现的，因此说，仪表及自动控制系统在石化生产中起到很重要的作用，生产过程的自动化主要就是合理地采用仪表及自动控制系统的结果。
自控设计的主要的目的设计也是合理的配置仪表及控制系统（经济合理、方案合理、功能合理、规范的合理）自控技术高速发展，市场上有很多仪表产品、先进的控制系统给合理的配置仪表及控制系统提供了解决的方案。
合适是最好的，不是最好的是合适的。
仪表及自动控制系统发展趋势仪表智能化，以模拟量信号为主。
