印刷工艺-常见不良分析
影响丝网印刷质量的因素及常见故障分析
影响丝网印刷质量的因素及常见故障分析作为目前发展前景广阔的印刷工艺，丝网印刷的应用范围十分广泛：纸张、纸板、瓦楞纸、金属材料、建材、包装装潢材料、办公用品、智能标签、纺织品、衣服、T恤、仪表盘、测量设备、控制面板、电路板、广告、海报、玻璃、陶瓷制品和塑料等。
同时，丝网印刷可以在平面上、各种规则和各种不规则曲面上实现。
根据不同的承印物和印刷活件，丝网印刷能够选用不同的油墨类型和工艺，从而使得丝网印刷品在与柔性版印刷、胶版印刷、凹版印刷的竞争中具备独特的优势，扩大了其市场占有率。
丝网印刷及工艺过程丝网印刷属于孔板印刷（porous printing），是一种直接印刷的方式。
丝网印刷采用滤过性印版，印版的空白部分没有孔洞不能透过油墨，印刷部分却由大小不同或大小相同但单位面积数量不等的孔洞组成，从而油墨可以透过，在承印物上面形成图文区域和非图文区域。
类似凹版印刷，印刷丝网印刷活件时，先在印版的一侧涂墨，再用刮墨板在印版上轻刮，同时回墨板在刮墨刀滑架上交替起落，将油墨送回起始端并均匀地在印版上敷一层油墨。
通过刮墨板的压力，油墨穿过印版，转移到印版下的承印材料上，完成印刷过程。
丝网印刷压力小，能在各种易碎的承印物（玻璃、陶瓷、丝绸）上进行印刷。
丝网印刷的墨层厚实，能转移12μm或者更高的油墨厚度，约为平版印刷的5~10倍，甚至比凹版印刷还厚，增强印刷图文立体感，同时印品层次丰富，图文突起，有浮凸的立体感，色彩鲜艳，质感强，还可以实现多种防伪功能文 刘东 王建华和特殊效果。
丝网印刷能够使用多种油墨进行印刷，包括光固干燥型、挥发干燥型等多种油墨。
丝网印刷工艺要经过以下的步骤：原稿、图文信息处理、绷网、印版制作、印刷、印后加工。
图文信息处理部分是对代表图像信息的电信号根据制版分色工艺的要求完成色差校正、层次校正、黑版计算、底色去除、清晰度强调、计算、调整颜色等，使之达到印刷的要求。
绷网是利用压缩空气牵动，形成一定的张力，将丝网粘贴到网框上。
印版常见的七种故障分析
印版常见的七种故障分析一、印版空白部分粗化表面磨损后易出现故障印版经过长时间的印刷，空白部分的粗化表面可能会逐渐被磨平，导致：（1）印版的涧湿性能降低，必须增加润版液的供应量，才能维持水墨平衡。
（2）印版表面储存的水分减少，吸附在印版表面的胶体变少，如果印刷中途短暂停机，不及时擦胶就很容易起脏，给生产带来极大的不便。
粗化表面磨损比较严重的话．就必须更换印版。
二、对胶印印版质量各种指标的检查原则为了确保胶印印版的质量，制版工序的操作人员、质检人员必须对晒版后的印版认真检查，以便在大批量印刷之前找出制版质量问题，及时予以纠正，从而达到提高印刷产品质量，做好制版与胶印两大环节之间的衔接。
1.印版阶调的检查对印版阶调的检查就是指对印版层次的检查，主要看整个印版版面高光、中间调、暗调层次是否丰富，是否能达到上机印刷的要求。
将晒完的印版与打样样张进行综合比较分析，看高光区域、中间调区域和暗调区域的范围是否符合要求。
具体要求是高光区域3％—5％的小网点实不丢失；中间调区域50％—70％的网点基本不扩散；暗调区域90％—98％的大网点不糊版。
通过检查印版阶调层次的深浅可以观察到PS版晒版、印前制作的阶调层次、网点光洁度是否有问题，胶片是否存在灰雾度、不清晰等现象。
检查印版时，一般要借助5—10倍的放大镜对5％、50％、95％的网点进行观察分析，对于胶印印版与打印样张的单色样、叠色样相应色别的网点进行比较。
如果高光调部分、中间调部分、暗调部分的网点大小和打印样张基本吻合，说明印版深浅符合上机印刷要求。
如果网点扩大，说明阶调过深；网点变小，说明阶调过浅。
2.印版网点和感光胶膜的检查胶印印版晒版之后，在交付印刷之前都要进行质量"三检"，即自检、互检、专检。
必须对网点质量进行检查，检查时借助5—10倍放大镜观察PS版上的网点情况。
如果网点发毛、发虚、有白点，说明网点不结实，网点感脂亲油性能不够理想，从印前制作或胶片的显影、定影，PS版显影等过程找问题。
金银墨胶印工艺故障分析与排除
随着印刷技术的快速发展和消费者审美水平的不断提高失业，各类印刷产品，尤其是包装印刷品都要求更加精美华贵。
在各类印刷生产中，金、银墨印刷品由于具有金属的质感和光泽而被广泛采用。
但由于金、银墨组分的特殊性（颜料为金属颗粒），与普通油墨相比，在胶印中若金、银墨使用不当出版印刷，更易发生各类故障。
在此，笔者经过多年实践和研究，总结出一些经验，供大家参考，希望能为生产提供一些帮助。
1.印金、银墨时糊版原因分析：胶印墨层较薄按需印刷，在印刷大面积实地金、银墨时易糊版，这与金、银粉的颗粒较粗、较硬，导热性高有关。
墨辊高速运转时挤压摩擦产生大量的热量，使得油墨中各分子更加活跃，离散力增强数字印刷机，印版上图文的边缘就易产生铺展。
若采用一次印刷较厚墨层的方法，加上印刷压力不当等，铺展范围更大，这样就极易糊版。
印前设备述办法避免。
（1）胶印中印金、银墨时，常采用先打底再印刷金、银墨或连续两次压印的工艺方法乳品包装，且一般都在底色墨似干非干时叠印金、银墨。
印刷金墨前一般选用与金墨颜色相近的透明黄墨、浅黄色或假金色油墨打底，再印金墨。
如果采用铜版纸，用透明黄墨打底效果更好；若采用胶版纸，用浅黄或假金色油墨打底，同时加入1%左右的金墨效果较好。
若一次完成印金酒品包装，应在印前制版时进行工艺弥补，制作黄版时应在需要印金的位置铺垫比图文尺寸略小的平网（40%或50%的网点面积率）。
印刷银墨时，通常使用浅灰色铺平网打底或在白纸上用假银色打底。
（2）印前设计时，应注意同块印版上不宜将大面积实地金、银与细小线条、文字拼在一起；且金、银墨印刷的线条和文字不能太细小，否则在印刷压力作用下细小的线条、文字易糊版。
洗涤用品包装金、银墨时产生糊版故障爱普生，一般印金时速度在4500～6000张/小时为好。
（4）橡皮滚筒的衬垫最好用硬性衬垫，以减少包衬压缩变形引起的糊版。
2.多色叠印金、银墨时混色或叠印不上原因分析：在多色印刷时，由于色序安排不当，或者油墨黏性不合适，若前一色墨黏性小于后一色墨黏性设备维护与保养，在印刷时易造成混色或叠印不上的弊病。
丝印常见问题分析报告与解决
丝印常见问题分析报告与解决丝印是一种常见的印刷工艺，广泛应用于电子产品、汽车零部件、工艺品等行业。
然而，在丝印过程中，常常会遇到一些问题，如颜色偏差、图案模糊、网点失真等。
本报告将对这些常见问题进行分析，并提出相应解决方法。
一、颜色偏差颜色偏差是丝印过程中常见的问题之一。
原因主要包括墨料种类选择不当、印刷版材质质量差、印刷工艺参数设置不精确等。
解决这些问题可从以下几个方面入手：1. 选择合适的墨料：根据印刷物体的材质和要求，选择适合的墨料种类，确保颜色的准确性。
2. 优化印刷版材质：选择高质量的印刷版材料，增加其稳定性和耐磨性，提高丝印效果。
3. 调整印刷工艺参数：如控制印刷速度、压力和温度等参数，确保印刷过程中色彩的准确还原。
二、图案模糊图案模糊是丝印过程中另一个常见的问题。
主要原因包括网纹不清晰、网点粗糙、网点粘连等。
解决这些问题的方法如下：1. 优化印刷网纹：选择质量好的丝网，确保其网纹清晰、均匀，减少印刷时的图案模糊现象。
2. 精确控制网点大小：通过调整印刷工艺参数，控制墨料的流量和印刷速度，使得网点大小在一定范围内，减少图案模糊的发生。
3. 防止网点粘连：定期清洗丝网，保持其表面干净，减少墨料残留，降低网点粘连的风险。
三、网点失真网点失真是丝印过程中较为常见的问题之一。
其主要原因包括网点变形、网点位置偏移等。
解决这些问题的方法如下：1. 选择高质量的印刷版：确保印刷版的平整度和稳定性，减少网点失真的发生。
2. 即时调整网点位置：在印刷过程中，如发现网点位置偏移，应及时调整印刷位置，避免网点失真带来的问题。
3. 控制印刷网纹张力：合理调整丝网的张力，确保印刷网纹形状不变形，减少网点失真的发生。
通过以上解决方法的应用，可以有效解决丝印过程中常见的问题，提高印刷质量和效率。
在实践中，仍然需要根据具体情况进行细致分析和调整，以确保最佳的印刷效果。
瓦楞纸印刷工艺常见的问题
目前瓦楞纸在包装印刷中的作用越来越重要，因此瓦楞纸箱印刷工艺也成了印刷行业的一大支柱产业，但是在瓦楞纸的印刷过程中由于各种原因引起的质量问题也越来越多，所以正确的认识瓦楞纸的印刷适性以及常见的质量是做好瓦楞纸印刷的必要条件，下面我们就这一工艺做以说明。
一、原材料的常见质量问题1．粘合不好（1）面纸、芯纸水份大（加大预热力度或调纸）。
（2）瓦楞辊与涂胶辊不平行（调整二者之间的合理间隙）。
（3）黏合剂附着量小（加大黏合剂附着量）。
（4）导纸板位置不正或有脏物（修正导纸板位置，清理脏物）。
（5）热量不够，淀粉糊化不良（检查并排除热量不足的因素）。
（6）黏合剂形成团块，上胶不匀（解决黏合剂的质量）。
2．横向向下翘曲（1）涂胶机涂胶量过小（适当加大涂胶机着胶量）。
（2）双面机热板温度不够（增加热板温度)。
（3）三重预热器加热过量（减小预热包角)。
（4）单面机涂胶量过小（增大单面机的施胶量)。
（5）车速太快（适当减低车速）。
3．横向向上翘曲（1）面纸预热包角太大（减小包角、降低预热)。
（2）里纸预热包角太小（增大包角、加强预热)。
（3）涂胶机涂胶量偏少（适当增大涂胶机的着胶量）。
（4）车速太低（根据实际运行质量，适当提高车速）。
（5）双面机热板温度高（提高车速或人为降低热板温度）。
常见的问题瓦楞纸印刷工艺文/南静生4．纵向向上翘曲（1）原纸张力不够（适当加大张力系统的控制力度）。
（2）原纸含水不均衡（适当预热或喷水后预热)。
（3）预热器包角调控不平衡（检查并修整传动装置，保证运行平行）。
（4）过纸天桥过多堆积（减少堆积）。
（5）过纸天桥输出瓦楞纸板张力过大（适当减小输出张力控制）。
5.纵向向下翘曲（1）帆布带运行压力不够（检查并修正帆布带的张力）。
（2）过纸天桥输出瓦楞纸板张力不够（适当增大输出张力控制）。
（3）面纸含水不均衡（喷水并适当预热）。
（4）面纸张力太大（减小对面纸的张力控制）。
6.S形翘曲（1）原纸水份分布不均匀（喷淋或预热控制）。

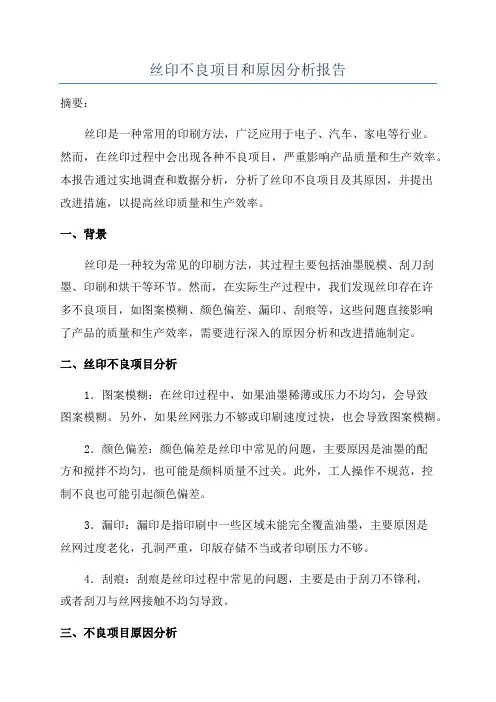

丝印不良项目和原因分析报告
丝印不良项目和原因分析报告摘要：丝印是一种常用的印刷方法，广泛应用于电子、汽车、家电等行业。
然而，在丝印过程中会出现各种不良项目，严重影响产品质量和生产效率。
本报告通过实地调查和数据分析，分析了丝印不良项目及其原因，并提出改进措施，以提高丝印质量和生产效率。
一、背景丝印是一种较为常见的印刷方法，其过程主要包括油墨脱模、刮刀刮墨、印刷和烘干等环节。
然而，在实际生产过程中，我们发现丝印存在许多不良项目，如图案模糊、颜色偏差、漏印、刮痕等，这些问题直接影响了产品的质量和生产效率，需要进行深入的原因分析和改进措施制定。
二、丝印不良项目分析1．图案模糊：在丝印过程中，如果油墨稀薄或压力不均匀，会导致图案模糊。
另外，如果丝网张力不够或印刷速度过快，也会导致图案模糊。
2．颜色偏差：颜色偏差是丝印中常见的问题，主要原因是油墨的配方和搅拌不均匀，也可能是颜料质量不过关。
此外，工人操作不规范，控制不良也可能引起颜色偏差。
3．漏印：漏印是指印刷中一些区域未能完全覆盖油墨，主要原因是丝网过度老化，孔洞严重，印版存储不当或者印刷压力不够。
4．刮痕：刮痕是丝印过程中常见的问题，主要是由于刮刀不锋利，或者刮刀与丝网接触不均匀导致。
三、不良项目原因分析1．人为因素：丝印过程需要工人的操作和控制，如果操作不慎或控制不当，就会出现各种不良项目。
例如，工人在调整丝网张力时没有注意力，或者刮刀不同位置的压力不一致等。
2．设备问题：丝印过程中使用的设备如果存在问题，也会导致不良项目的出现。
例如，刮刀刮墨不均匀、丝网老化等。
3．材料问题：丝印需要使用油墨、丝网和印版等材料，如果这些材料质量不过关或者贮存不当，就会影响丝印的质量。
4．工艺控制不严：丝印过程需要严格的工艺控制，如果控制不严，就容易出现各种问题。
例如，油墨稀薄、刮刀压力不均匀等。
四、改进措施1．加强员工培训：通过加强员工培训，提高员工对丝印工艺原理和操作规程的理解，降低人为因素对丝印质量影响。
印刷后工序 常见异常分析及改善
5、常见异常的分析和改善 5.4 ELP
1.镭射压印转移图案光泽度差 原因分析： （1）当UV光油黏度太低时，UV光油中固有的光敏寡聚物树脂的含量也较 低，这样UV光油固化后的成膜厚度就会变薄，从而导致镭射压印转移图案 光泽度变差。 （2）UV光油黏度太低还会降低UV光油在网纹辊表面的转移量，导致承印 物表面UV光油的涂层太薄，从而使得UV光油固化后，承印物表面形成的镭 射压印转移图案光泽度较差。 （3）当在UV光油中加入过量乙醇时，乙醇中所含的水分不能完全挥发， 在UV光油固化时容易产生水雾，并残留在光油膜层中，从而影响UV光油固 化成膜后的光泽度，甚至导致UV光油固化不彻底，使得镭射压印转移图案 产生雾化现象或失去应有的光泽。 为此，我们可以通过选择黏度较高的UV光油或在UV光油中加入适量的UV增 稠剂来提高其黏度，以及选用纯度稍高的乙醇且在使用过程中尽可能控制 乙醇的加入量等方法，来提高镭射压印转移图案的光泽度。
主要生产控制参数： 1、网目数 2、灯管电流
5、常见异常的分析和改善 5.3 全自动丝印/手工丝印
套位不准 产生原因： 1、纸张歪斜（切纸切歪） 2、纸张表面处理后变形（伸长/收缩） 3、针位不一致 4、拉规、前规等设备异常 5、网版张力太小 改善对策： 1、分针位生产 2、根据整体变形/走位状况，调节网版位置套
5、常见异常的分析和改善 5.0 常见问题
①、混料： 产生原因： 1、未按流程作业：未看工序要求、品标卡、未清场 2、不细心导致 3、其它偶发因素：无关人员放混、前工序混 改善对策： 1、按《 GY.TD014 产品混料防范管理规程》作业 2、机灵一点，不要只埋头做事，多思考。 3、细心、有责任感：对于其它人员的问题，不要抱着无所
1.3 UV上光：
UV上光即紫外线上光，它是以UV专用的特殊涂剂精 密、均匀地涂于印刷品的表现或局部区域后，经紫外线 照射，在极快的速度下干燥硬化而成，一般干燥时间 0.1~0.3S
印刷常见问题解决方案
印刷常见问题解决方案
《印刷常见问题解决方案》
印刷是一门需要高度技术和专业知识的行业，常常会遇到一些问题，比如纸张颜色不准、印刷色彩不一致、版面缺陷等等。
这些问题如果不能及时解决，将会对印刷品的质量产生严重影响。
下面将介绍一些常见的印刷问题及其解决方案。
1. 纸张颜色不准
当印刷品的纸张颜色不准时，可以通过调整印刷机的颜色设定来处理。
首先检查印刷机的颜色设置是否准确，然后使用合适的色彩标准来调整印刷机的颜色，如果需要，可以使用色彩校正工具来进行调整，以确保纸张颜色的准确度。
2. 印刷色彩不一致
印刷色彩不一致通常是由于印刷机的墨水颜色不准确造成的。
在这种情况下，可以通过更换墨水或调整墨水的颜色来解决。
此外，还可以使用色彩管理系统来确保印刷品的色彩一致性。
3. 版面缺陷
版面缺陷可能是由于印版的质量不好或者印刷机的调整不当造成的。
此时可以通过更换印版或者重新调整印刷机来解决。
总的来说，印刷问题的解决方案需要根据具体问题具体分析，有时可能需要借助专业工具和设备。
因此，印刷厂应该具备一定的技术能力和专业知识，以应对各种印刷问题，保证印刷品的质量。
