道闸调试使用说明书

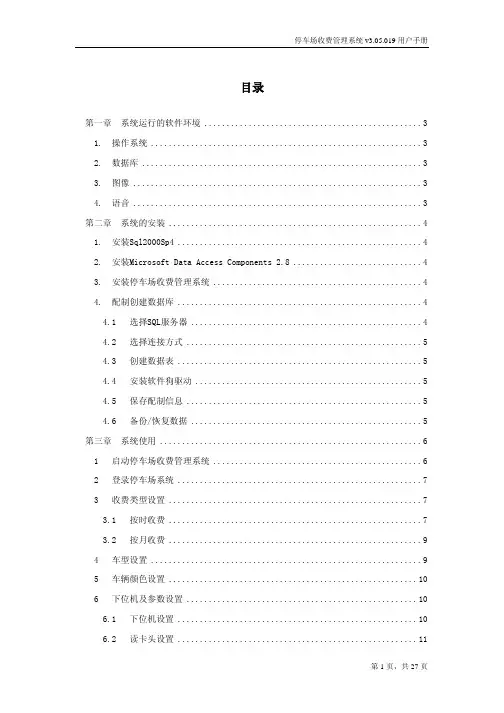

目录第一章 系统运行的软件环境 (3)1. 操作系统 (3)2. 数据库 (3)3. 图像 (3)4. 语音 (3)第二章 系统的安装 (4)1. 安装Sql2000Sp4 (4)2. 安装Microsoft Data Access Components 2.8 (4)3. 安装停车场收费管理系统 (4)4. 配制创建数据库 (4)4.1 选择SQL服务器 (4)4.2 选择连接方式 (5)4.3 创建数据表 (5)4.4 安装软件狗驱动 (5)4.5 保存配制信息 (5)4.6 备份/恢复数据 (5)第三章 系统使用 (6)1 启动停车场收费管理系统 (6)2 登录停车场系统 (7)3 收费类型设置 (7)3.1 按时收费 (7)3.2 按月收费 (9)4 车型设置 (9)5 车辆颜色设置 (10)6 下位机及参数设置 (10)6.1 下位机设置 (10)6.2 读卡头设置 (11)6.3 发卡器 (12)7 系统参数设置 (13)8 下传更新到下位机 (14)9 下传所有到下位机 (14)10 部门资料管理 (15)11 车主资料管理 (15)12 卡片注册管理 (18)13 月卡收费管理 (18)14 操作员交班报表 (19)15 注销当前用户 (20)16 当前用户交班 (20)17 修改用户密码 (20)18 系统用户管理 (21)19 排序 (22)20 查找 (22)21 过滤 (22)22 复制数据表格中的数据 (24)24 主窗口 (25)第一章系统运行的软件环境1.操作系统：Windows 98Gold/98se/Me/2000/XP/2003.2.数据库：Microsoft SQL Server 20003.图像：采用天敏SDK-2000视频卡，该视频卡支持NTSC，PAL，SECAM制式的摄像机，一台电脑可装多块视频卡。
SDK-2000视频卡的驱动在安装盘\sp\SDK-2000\drv5.2下，安装前请阅读安装说明(readme.txt)，并按安装步骤进行。
智能道闸说明书
智能道闸说明书2017-05-15 15:25智能道闸说明书一、产品概述我公司生产的DA系列自动道闸，采用国际最新技术设计制造，实现了道闸运行的自动化、智能化；同时增加了我公司独创的离合装置、平衡装置，使道闸运行更加平稳可靠使用更加方便、安全。
二、产品系列及参数1 、DA —慢速直杆道闸：杆长L≤6米起（或落）杆时间6 秒中心高H=0.83 米（闸杆中心离地面高度）2 、DA —中速直杆道闸：杆长L≤4.5米起（或落）杆时间3 秒中心高H=0.83 米（闸杆中心离地面高度）3 、DA — 90°折臂杆道闸：杆长L≤5米起（或落）杆时间6 秒中心高H=0.83 米（闸杆中心离地面高度）4 、DA — 180°折叠杆道闸：杆长L≤5米起（或落）杆时间6 秒中心高H=0.83 米（闸杆中心离地面高度）5 、DA —快速直杆道闸：杆长L≤3米起（或落）杆时间1 秒中心高H=0.83米（闸杆中心离地面高度）6 、DA —二栏栅道闸：杆长L≤4.5米起（或落）杆时间6秒栅栏高H=0.9米(栅栏高度）7 、DA —三栏栅道闸：杆长L≤4米起（或落）杆时间6秒栅栏高H＝1.2米（栅栏高度）三、功能特点1 、摆杆轴上离合，停电手动快速起杆；来电自动复位。
2 、一种机芯结构，同时适应压缩弹簧和拉伸弹簧．选择压缩弹簧可避免因弹簧拉断而引起的事故。
3 、三个按健分别控制起杆、落杆和停止。
4 、自动带闸杆遇阻返回功能。
5 、红外对射防砸（需配对射装置）。
6 、支持外置和内置地感。
7 、开、关、停控制接口（开关信号）。
8 、RS485串口通讯（选配）。
9 、红绿灯接口(选配/AC220V ）。
10 、线控、遥控可选。
