断路器导电回路电阻超标分析及处理

合集下载

802断路器回路电阻超标处理

802断路器回路电阻超标处理

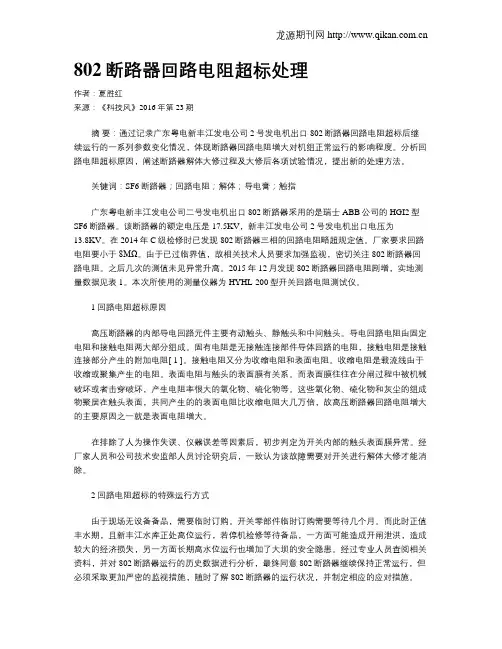

802断路器回路电阻超标处理作者:夏胜红来源:《科技风》2016年第23期摘要:通过记录广东粤电新丰江发电公司2号发电机出口802断路器回路电阻超标后继续运行的一系列参数变化情况,体现断路器回路电阻增大对机组正常运行的影响程度。

分析回路电阻超标原因,阐述断路器解体大修过程及大修后各项试验情况,提出新的处理方法。

关键词:SF6断路器;回路电阻;解体;导电膏;触指广东粤电新丰江发电公司二号发电机出口802断路器采用的是瑞士ABB公司的HGI2型SF6断路器。

该断路器的额定电压是17.5KV,新丰江发电公司2号发电机出口电压为13.8KV。

在2014年C级检修时已发现802断路器三相的回路电阻略超规定值。

厂家要求回路电阻要小于8МΩ。

由于已过临界值,故相关技术人员要求加强监视,密切关注802断路器回路电阻。

之后几次的测值未见异常升高。

2015年12月发现802断路器回路电阻剧增,实地测量数据见表1。

本次所使用的测量仪器为HYHL-200型开关回路电阻测试仪。

1 回路电阻超标原因高压断路器的内部导电回路元件主要有动触头、静触头和中间触头。

导电回路电阻由固定电阻和接触电阻两大部分组成。

固有电阻是无接触连接部件导体回路的电阻,接触电阻是接触连接部分产生的附加电阻[ 1 ]。

接触电阻又分为收缩电阻和表面电阻。

收缩电阻是载流线由于收缩或聚集产生的电阻。

表面电阻与触头的表面膜有关系。

而表面膜往往在分闸过程中被机械破坏或者击穿破坏,产生电阻率很大的氧化物、硫化物等。

这些氧化物、硫化物和灰尘的组成物聚居在触头表面,共同产生的的表面电阻比收缩电阻大几万倍,故高压断路器回路电阻增大的主要原因之一就是表面电阻增大。

在排除了人为操作失误、仪器误差等因素后,初步判定为开关内部的触头表面膜异常。

经厂家人员和公司技术安监部人员讨论研究后,一致认为该故障需要对开关进行解体大修才能消除。

2 回路电阻超标的特殊运行方式由于现场无设备备品,需要临时订购。

断路器主回路电阻超标原因分析及处理

断路器主回路电阻超标原因分析及处理

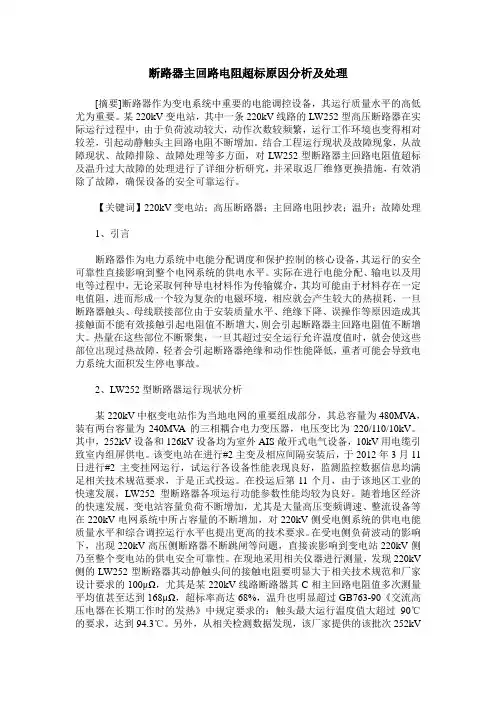

断路器主回路电阻超标原因分析及处理[摘要]断路器作为变电系统中重要的电能调控设备,其运行质量水平的高低尤为重要。

某220kV变电站,其中一条220kV线路的LW252型高压断路器在实际运行过程中,由于负荷波动较大,动作次数较频繁,运行工作环境也变得相对较差,引起动静触头主回路电阻不断增加。

结合工程运行现状及故障现象,从故障现状、故障排除、故障处理等多方面,对LW252型断路器主回路电阻值超标及温升过大故障的处理进行了详细分析研究,并采取返厂维修更换措施,有效消除了故障,确保设备的安全可靠运行。

【关键词】220kV变电站;高压断路器;主回路电阻抄表;温升;故障处理1、引言断路器作为电力系统中电能分配调度和保护控制的核心设备,其运行的安全可靠性直接影响到整个电网系统的供电水平。

实际在进行电能分配、输电以及用电等过程中,无论采取何种导电材料作为传输媒介,其均可能由于材料存在一定电值阻,进而形成一个较为复杂的电磁环境,相应就会产生较大的热损耗,一旦断路器触头、母线联接部位由于安装质量水平、绝缘下降、误操作等原因造成其接触面不能有效接触引起电阻值不断增大,则会引起断路器主回路电阻值不断增大。

热量在这些部位不断聚集,一旦其超过安全运行允许温度值时,就会使这些部位出现过热故障,轻者会引起断路器绝缘和动作性能降低,重者可能会导致电力系统大面积发生停电事故。

2、LW252型断路器运行现状分析某220kV中枢变电站作为当地电网的重要组成部分,其总容量为480MV A,装有两台容量为240MV A的三相耦合电力变压器,电压变比为220/110/10kV。

其中,252kV设备和126kV设备均为室外AIS敞开式电气设备,10kV用电缆引致室内组屏供电。

该变电站在进行#2主变及相应间隔安装后,于2012年3月11日进行#2主变挂网运行,试运行各设备性能表现良好,监测监控数据信息均满足相关技术规范要求,于是正式投运。

在投运后第11个月,由于该地区工业的快速发展,LW252型断路器各项运行功能参数性能均较为良好。

断路器回路电阻超标原因及对策探微

断路器回路电阻超标原因及对策探微

断路器回路电阻超标原因及对策探微回路电阻超标问题是变电站SF6断路器面临的一大故障性问题,科学分析断路器主回路电阻超标成因,同时采取科学而有效的解决对策,才能最大程度地排除故障、解决问题,从而维护并推动变电系统的安全、高效、合理运转。

回路电阻超标的原因较多,要通过科学试验方法进行测试、检查,从而有针对性地排除故障。

1 SF6断路器运行原理与特征分析1.1 SF6断路器运行原理剖析该断路器主要将SF6气体当作灭弧介质、绝缘介质,其运行原理为:断路器内部的SF6气体压力急剧降低,跌至某一极限值时,继电器就会立即发出警报信息,如果气体压力接连降低,会继续闭锁信号,从而切断断路器的分闸、合闸回路。

1.2 SF6断路器特征分析质地较轻、体积较小、构造简单、运转中噪音较小,能够长期使用,方便维修与保护,同时具有较高的安全性能,这是因为SF6气体是一种惰性气体,没有任何毒害功能,且较为稳定不易燃烧,最主要有着超强的灭弧功能,且绝缘性良好,气压度较高,同时具有热传导优势,绝缘性较好,适合用在电气系统,由于其体积较小,方便安装,而且能够用来消灭火灾,维护电力系统安全、高效地运转,其最优特征为:能长期使用,因为SF6气体实际运转过程中即便遭到电弧放电冲击,会发生分解反应,但是电弧消失时则又重新回归到稳定的SF6气体。

2 110kV变电站SF6断路器回路电阻超标原因分析2.1 断路器主回路电阻测量数据统计通过最近一年预试或检修对62台110kV SF6断路器进行回路电阻测试,得出的数据,其中3台110kV SF6断路器中出现了回路超标现象,测试的结果显示110kV 1XX1断路器、110kV 1XX3断路器、110kV 1XX5断路器的回路电阻超出了厂家的规定值(厂家规定值为小于45μΩ),具体的电阻数据测量统计见表1:从上表1能够看出,3台断路器的各相回路电阻都超出厂家的规定值,其中110kV 1XX5断路器的B相的电阻最大,达到109μΩ,远远超出了厂家的规定。

断路器回路电阻超标分析及处理

断路器回路电阻超标分析及处理
电工技术 运行维护
断路器回路电阻超标分析及处理
贺 餠
(广东电网有限责任公司梅州供电局变电管理所,广东 梅州 514021)
摘 要:针对一起户外 SF6断路器回路电阻超标故障进行分析,通过现场检查故障设备及其运行状态,判 断 出 故 障 原 因并消除故障。 关键词:SF6断路器;回路电阻;解体 中图分类号:TM561
1 00
室连接处均有黑色脏污物质附着,如图1所示。
运行维护 电工技术
测试内容
SF6 微水含量/(×10-6) 操作次数/次 回路电阻/μΩ
续表
测试标准 ≤150 40
A相 37
测量值 B相 93 505 36பைடு நூலகம்
C相
!"#$% &'()* +",-. /01/-2345/
犃狀犪犾狔狊犻狊犪狀犱犜狉犲犪狋犿犲狀狋狅犳犪犆犻狉犮狌犻狋犅狉犲犪犽犲狉犆犻狉犮狌犻狋犚犲狊犻狊狋犪狀犮犲犈狓犮犲犲犱犻狀犵犛狋犪狀犱犪狉犱
HE Wei (MeizhouPowerSupplyBureauSubstationManagementInstitute,GuangdongPowerGridCo.,Ltd.,Meizhou514021,China)
表1 断路器机械特性测试
Tab.1 Mechanicalcharacteristictestingofcircuitbreakers
2 设备故障判断过程
500kV 嘉应站322开关为户外 SF6设备,断路器型号 为 LTB72.5D1/B,采用三相机械联动操作机构,利用SF6 气体灭弧和绝缘。该断路器开断过程中,通过热膨胀效应 产生的热气体流入气缸内建立熄弧所需的压力,并在喷口 打开时形成吹弧气流将电弧熄灭。现场情况为 A、B相回 路电阻不合格,而断路器机械特性试验合格,由此可排除 断路 器 传 动 系 统 问 题。 初 步 分 析 后, 对 35kV#3 电 抗 器 322开关进行现场检查。

GL312F1断路器导电回路电阻超标故障分析.

GL312F1断路器导电回路电阻超标故障分析.

GL312F1断路器导电回路电阻超标故障分析0 引言湖南郴州某变电站一台 GL312F1型断路器例行试验时发现 B 相导电回路电阻高达2300μΩ,严重超标,厂家技术人员在现场进行了调试,无果。

1 解体检查打开后发现主触头触指变绿氧化, 弧触头变黑, 其它部件状态良好, 触头烧损情况见图 1。

通过手动模拟触头运动,测量各个阶段导电回路电阻(见图 2 ,发现只有当弧触头接触时的导电回路电阻为2280μΩ, 与例行试验时测量的数据一致, 由此可断定现场试验时合闸就处于只有弧触头接触的状态, 运行中主触头未完全接触,间隙部位有放电现象, 长时间过图 1 触头烧损情况图 2导电回路电阻测量图 3 下动触头喷嘴上连板2 原因分析2.1 触头系双动结构,断路器触头开距和触头超行程误差大断路器灭弧室触头系双动结构形式,下动触头喷嘴上有两连板(见图 3与断路器顶部固定触头连杆机构相连, 上动触头也有两连板与连杆机构相连, 固定触头与上动触头通过滑动触头进行电气连接。

下动触头向上运动时, 固定触头上连杆机构推动上动触头同时向下运动。

我们用下面等式来表达各触头行程、开距之间的关系:触头总行程=2×下动触头行程 =触头开距+触头超行程, 可以看出触头总行程是下动触头行程的两倍, 而触头开距与触头超行程之和等于触头总行程。

下动触头行程任何变化均会导致断路器触头总行程、触头开距和触头超行程双倍变化。

在触头总行程参数要求不变时, 双动结构能使下动触头行程降低一半。

双动灭弧室结构示意图见图 4。

图 4 双动灭弧室2.2 传动部件有松动如上所述, 断路器实际合闸中只有弧触头接触, 主触头接触不到位, 说明断路器触头行程与投运前比发生了变动,传动部件发生松动变化才是导致导电回路电阻超标的主要原因, 双动结构则扩大了这种变动效应。

可能发生松动的传动部件主要有:弹簧机构箱固定螺栓松动,驱动杆、水平连杆并帽松动,提升杆并帽松动,连接孔销配合间隙变大等。

高压断路器主回路电阻超标原因分析及处理

高压断路器主回路电阻超标原因分析及处理

高压断路器主回路电阻超标原因分析及处理摘要通过分析220kV变电站110kV侧#1、#3和#4间隔线路侧断路器主回路电阻值超标的现状、原因后,介绍了返厂维修情况。

经处理,断路器主回路电阻超标故障得到有效处理,确保电气设备运行具有较高的安全可靠性和节能经济性。

关键词220kV变电站;高压断路器;返厂维修0 引言电力连接的主要目的在于通过一次设备和二次保护设备的相互配合,确保电力回路中电能输送分配的安全高效性,这就要求电力一次设备的金属与金属间具有良好的可靠接触性能。

一旦设备金属接触间由于表面平整度不合格、动作性能下降等原因导致操控不灵敏时,就会影响设备接触区域的工况性能,引起接触电阻、温度等参数的增加,给设备正常高效稳定运行埋下安全隐患。

主回路电阻是影响高压断路器安全可靠运行的特征参数之一,合理分析高压断路器主回路电阻值超标的原因,并采取有针对性的处理措施及时排除故障,可以确保电力系统安全可靠、节能经济的高效稳定运行。

1 LW29-126/145型高压断路器技术性能某220kV中枢变电站,共设置三个电压等级,分别为10kV、110kV、220kV,其中:110kV和220kV采用室外高压AIS敞开式设备;10kV采用室内高压开关柜。

110kV选用LW29-126/145型户外高压交流六氟化硫断路器,实现对变电站110kV间隔电气设备和线路的控制盒保护。

并配置高性能的弹簧操作机构,具备远距离电动遥控和就地手动操控相搭配的操作模式,完全符合国际IEC56和国内GB1984《高压交流断路器》等标准。

LW29-126/145型断路器的主要技术性能参数详见表1所示:2 LW29-126/145型高压断路器现状运行工况从表1可以看出,220kV变电站110kV侧的LW29-126/145型高压断路器,其额定电压为126/145kV,额定电流为3150A,而实际运行在额定电压为110kV 左右(不大于126kV),实际运行电流仅653A左右,即从实际运行状况可知220kV 变电站中110kV侧的高压断路器选型配置能够满足实际运行需求,其额定电压、额定电流、开断电流等特性参数,能够满足实际运行控制、保护性能需求。

GL312F1断路器导电回路电阻超标故障分析.

GL312F1断路器导电回路电阻超标故障分析.

GL312F1断路器导电回路电阻超标故障分析0引言湖南郴州某变电站一台GL312F1型断路器例行试验时发现B相导电回路电阻高达2300^Q严重超标,厂家技术人员在现场进行了调试,无果。

1解体检查打开后发现主触头触指变绿氧化,弧触头变黑,其它部件状态良好,触头烧损情况见图1。

通过手动模拟触头运动,测量各个阶段导电回路电阻(见图2,发现只有当弧触头接触时的导电回路电阻为2280yQ与例行试验时测量的数据一致,由此可断定现场试验时合闸就处于只有弧触头接触的状态,运行中主触头未完全接触,断路器型w额定电流操作机构龍号「铜緑话址1间隙部位有放电现象,长时间过图1触头烧损情况图2导电回路电阻测量图3下动触头喷嘴上连板2原因分析2.1触头系双动结构,断路器触头开距和触头超行程误差大断路器灭弧室触头系双动结构形式,下动触头喷嘴上有两连板(见图3与断路器顶部固定触头连杆机构相连,上动触头也有两连板与连杆机构相连,固定触头与上动触头通过滑动触头进行电气连接。

下动触头向上运动时,固定触头上连杆机构推动上动触头同时向下运动。

我们用下面等式来表达各触头行程、开距之间的关系:触头总行程=2 XT动触头行程=触头开距+触头超行程,可以看出触头总行程是下动触头行程的两倍,而触头开距与触头超行程之和等于触头总行程。

下动触头行程任何变化均会导致断路器触头总行程、触头开距和触头超行程双倍变化。

在触头总行程参数要求不变时,双动结构能使下动触头行程降低一半。

双动灭弧室结构示意图见图4I —st定城力2-上訊动腔头墓址3-/fWiHsfr4-戏测I活业s 一下%-迪谢帐童容积吆-助吹夹蔬鐵客秋图4双动灭弧室2.2传动部件有松动如上所述,断路器实际合闸中只有弧触头接触,主触头接触不到位,说明断路器触头行程与投运前比发生了变动,传动部件发生松动变化才是导致导电回路电阻超标的主要原因,双动结构则扩大了这种变动效应。

可能发生松动的传动部件主要有弹簧机构箱固定螺栓松动,驱动杆、水平连杆并帽松动,提升杆并帽松动,连接孔销配合间隙变大等。

断路器主回路电阻超标问题分析及解决对策

断路器主回路电阻超标问题分析及解决对策

断路器主回路电阻超标问题分析及解决对策断路器主回路电阻超标是如今电力系统的一大难题,断路器作为电力系统的核心设备,在其中出现某一差错,都有可能影响电力系统的运行,因此,我们要引起高度重视。

今天,我们就来讲讲断路器主回路电阻超标原因是什么,还有解决办法又是什么。

断路器作为电力系统中电能分配的调度器和系统的控制,也是整个电力系统的核心运行设备。

并且在断路器主回路电阻运行过程中,可靠性能和稳定性能,与整个电力系统的供电形式,有着直接性的联系。

同时,在实际运行过程中,应当对电能的分配、输电等形式,给予高度重视,并且采用导电的材料作为传输的媒介。

在断路器主回路电阻超标分析的过程中,材料应具有一定的电阻值,从而形成一个良好的电磁环境。

同时,在运行过程中,具有一定的复杂性,其消耗的功能也相对较大。

在断路器触头、母线连接和安装的时候,由于安装的质量和水平性相对较低,其温度在较高的情况下,就会导致电力系统大面积瘫痪,甚至还会导致安全事故的发生。

因此,在我国电力系统不断发展的过程中,电力行业应当对断路器主回路电阻超标的原因,给予高度重视,通过有效手段,对断路器主回路电阻超标进行全面处理,在最大程度上保证了断路器主回路电阻的安全、稳定的性能,保证了断路器主回路电阻的正常运行。

1、断路器主回路电阻超标原因分析1.1 数据故障分析在断路器主回路电阻设计过程中,应当根据系统的容量、额定电流、短路等进行计算,同时要对其计算的结果要进行校验,这样可以有效提升断路器主回路电阻运行过程中的稳定、安全等性能。

但是,在实际运行的情况下,由于受到各种因素的影响,例如:生产制造、触头设计、安装调试、后期的维护等各方面原因,这会导致断路器主回路电阻超标现象的发生。

并且,在断路器主回路电阻运行过程中,其温升过快是导致超标问题发生的主要原因。

同时,在断路器主回路反复测试过程中,电阻超标现象也是常见的一种现象,同时断路器主回路之间的电阻值差异也相对较大,一般情况下其电阻值大约在97,严重影响了断路器主回路电阻的正常运行。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

断路器导电回路电阻超标分析及处理
发表时间:2016-10-11T14:40:59.927Z 来源:《电力设备》2016年第14期作者:景超锋顾素霞景建锋[导读] 断路器是电力系统最重要的控制和保护设备,因此它的故障或不可靠动作。

(国网河南登封市供电公司河南登封 452470)摘要:断路器是电力系统最重要的控制和保护设备,因此它的故障或不可靠动作,将直接导致故障范围扩大,设备损坏,甚至引起大面积的停电,造成重大的经济损失和负面舆论影响,文章以某变电站35千伏真空断路器导电回路电阻超标故障为例,进行分析及检修处理,并提出防范的建议。

关键词:电力系统;断路器;电阻;设备
单位简介:国网河南登封市供电公司始建于1956年,主要担负着登封辖区工农业生产和人民生活的供电任务,前身为登封县城关发电厂,经过多次改革发展,1996年12月更名为登封市电业(集团)有限公司,1998年由省公司授权郑州供电公司代管,2014年1月实现资产上划,3月份更名为国网河南登封市供电公司(简称:国网登封市供电公司)。

断路器是电力系统最重要的控制和保护设备,它的种类繁多,按不同灭弧介质分类有油断路器、空气(真空)断路器、六氟化硫(SF6)断路器等,广泛应用于电力系统的发电厂、变电站、开关站及用电线路上。

断路器在正常运行中用于接通高压电路和断开负载,在发生事故的情况下用于切断故障电流,因此它的故障或不可靠动作,将直接导致故障范围扩大,设备损坏,甚至引起大面积的停电,造成重大的经济损失和负面舆论影响,下面以某变电站35千伏真空断路器导电回路电阻超标故障为例,进行分析及检修处理,并提出防范的建议。

一、问题描述
2014年公司检修部门在对变电站电气设备进行例行试验时,发现有3台35千伏真空断路器的导电回路电阻超标,远远大于相关技术规范和厂家设计要求的100цΩ,尤其是1台断路器的A相导电回路电阻超标最严重达到1700цΩ,这些断路器的导电回路电阻超标已直接威胁到变电站及电力系统的安全可靠运行。

经核查3台真空断路器均为同一厂家生产,设备型号为ZW8-40.5/1600-31.5,其中2台于2006年生产投运,1台于2010年生产投运,运行年限均不足十年。

二、主要思路和方法
针对上述情况,对在运的35千伏断路器进行排查,发现共有10台该厂生产的断路器在运,分别是在2006年和2010年生产和投运,同时对剩余7台断路器进行了试验,发现还有2台断路器导电回路电阻超标。

这种现象引起了我们的高度重视,立即联系厂家,待备用断路器到现场后,对存在问题的断路器进行解体,发现动、静触头存在明显的灼烧,再对断路器其他结构功能进行检查,发现上、下灭弧室密封垫老化,导致绝缘硅脂膏渗漏。

综合分析后,认为此次导电回路电阻超标的主要原因是:产品结构设计和生产制造质量存在问题。

由此可知此次断路器导电回路电阻超标的原因主要是设备存在一定质量问题,因此我们对存在缺陷的5台断路器进行了更换,新的设备按照规程要求进行试验全部合格,投入运行正常。

同时加强对剩余5台此类在运断路器,要求运维人员加强跟踪监督、定期试验,同时结合技改大修计划,逐步进行更换,彻底消除安全隐患。

三、效果和经验
从分析情况来看,此故障属于厂家设计及制造工艺不良格导致,但与设备选型、技术监督、运行维护有着密不可分的关系,应从以下几方面采取措施确保断路器的安全可靠运行。

1、制造厂家要强化工艺水平,严把各类配件的选型关,同时还应满足《国家电网公司十八项电网重大反事故措施(修订版)》的要求,进一步提高设备质量。

2、要严把断路器入网许可,凡入网的断路器各种型式试验及出厂试验报告要齐全并合格。

3、严把断路器验收投运关,投运前的交接试验要认真进行,同时验收人员要按照要求逐条进行细致的检查,防止断路器带病运行。

4、加强运行维护。

定期进行试验,同时在巡视操作时,要注意监测设备本体及各类参数的变化,及时发现潜在的隐患缺陷。

在变电站的实际运行维护过程中,运维部门应加强技术监督,采取各种有效的措施,提高设备的运维质量水平,及时发现存在的安全隐患,确保电力系统安全可靠、经济高效运行。

参考文献:
[1]电气试验(第二版):中国电力出版社,2008.
[2]变电运行及生产管理技术问答:中国电力出版社,2008. 作者简介:
景超锋,登封市供电公司计划发展部副主任。
